qby3气动隔膜泵用途和工作原理-尊龙凯时人生就博官网登录

浏览次数:320发布日期:2024-03-28

qby3气动隔膜泵主要用途:

  1、隔膜泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。

  2、隔膜泵吸油漆、树胶、颜料。

  3、粘合剂和胶水、全部种类可用泵吸取。

  4、各种瓦、瓷、砖器及陶器釉浆。

  5、油井钻好后,用泵吸沉积物及灌浆。

  6、泵吸各种乳剂和填料。 .

  7、隔膜泵吸各种污水。

  8、用泵为油轮,驳船清仓吸取仓内污水。

  9、啤酒花及发酵粉稀浆、糖浆、糖密。

  10、隔膜泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。

  11、各种橡胶浆。

  12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。

  13、各种剧毒、易燃、易挥发液体。

  14、各种强酸、强碱、强腐蚀液体。

  15、各种高温液体z高可耐150℃。

  16、作为各种固液分离设备的送压装置。

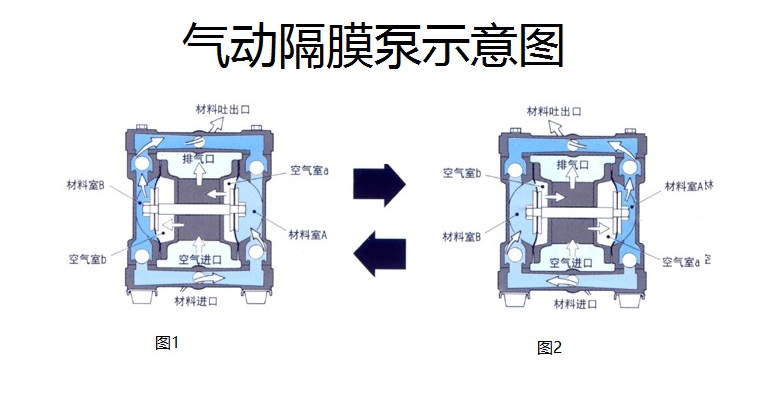

         图1:空气经由气阀压缩进入空气室b之背面,由膜片挤压液室。此种以空气驱动的方式可免除一般活塞驱动之机械应力,从而显著地延长膜片的寿命。在压缩空气将空气室b推离中心体时,另一端之空气室a同时被连结之中心轴拉向中心体,此时,空气室a背面之空气由出口排放到泵体外。如此使b室形成真空状态,因而能靠外面大气压力之作用将流体由入口支管将阀球推离阀座使流体能自由地进入b室直至填满。



  图2:当受空气挤压之空气室b达到其位移,空气?阀会将空气引导至空气室a之背面,同样形成挤压力而使其推离中心体,同时将连结的空气室b拉回中心体,此时空气室a之驱动所产生的液压将入口阀球推回阀座,同时将出口阀球推离阀座使流体能被挤压而从出口排出泵体?外。空气室b被拉回中心体这个动作使a室形成真空状态,因而能靠大气压力作用将流体由入口支管将阀球推离阀座而进入a室直至填满。



  当膜片之运动完成时,空气阀再次引导空气至空气室b之背面,同时空气室a做空气排放动作。在泵回复到?原启动状态时,泵内的两个膜片各自完成了一个空气排放或流体排放的过程。这构成了一个循环泵送过程。依使用状况,泵通过数次的循环泵送动作而使泵达到?自吸状态。
