qw型移动式潜水排污泵-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-02
  • 产品型号:
  • 简单描述
  • qw型移动式潜水排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业,输送带颗粒的污水,污物,也可用于清水及带弱腐蚀性介质。
详细介绍

qw型移动式潜水排污泵产品介绍
  qw型无堵塞潜水排污泵是八十年代引进*技术的基础上,有我单位科研人员的共同努力,同时广泛征求国内水泵专家的意见,经过多次改良而研制成功的,经测试各项性能指标均达到国外同类产品先进水平。本产品具有高效节能,结构*等功能。产品投放市场后以其*的功效,可靠的质量受到广大用户的欢迎和好评。
qw型移动式潜水排污泵主要特点 :
1 、移动式潜水排污泵采用*的单叶片式或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的 5 倍的纤维物质与直径为泵口径约 50% 的固体颗粒。
2 、移动式潜水排污泵机械密封采用新型硬质耐腐的碳化钨作材料,同时将密封改进为双端面密封,使其长期处于油室内运行,可使泵安全连续运行 8000 小时以上。
3 、移动式潜水排污泵整体结构紧凑、体积小、噪声小、节能*,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。
4 、移动式潜水排污泵该泵密封油室内设置有高精度抗干扰漏水检测传感器,及定子绕组内预埋了热敏元器件,对水泵电机保护。
5 、移动式潜水排污泵可根据用户需要配备全自动安全保护控制柜,对泵的漏水、漏电、过载及超温等进行保护,提高了产品的安全性与可靠性。
6 、移动式潜水排污泵浮球开头可以根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。
7 、移动式潜水排污泵可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来极大方便,人可不必为此而进入污水坑。
8 、移动式潜水排污泵能够在全扬程范围内使用,而保证电机不会过载。
9 、移动式潜水排污泵有两种不同的安装方式,固定式自动耦合安装系统,移动式自由安装系统。
qw型移动式潜水排污泵主要用途:
1.企业单位废水排放
2. 城市污水处理厂排放系统
3.地铁、地下室、人防系统排水站
4.医院、宾馆、高层建筑污水排放
5.住宅区的污水排水站
6.市政工程、建筑工地中稀泥浆的排放
7.自来水厂的给水装置
8.养殖场污水排放及农村农田灌溉
9.勘探矿山及水处理设备配套
10.代替肩挑人担,吸送河泥。
qw型移动式潜水排污泵使用条件 :
1.介质温度不超过 60℃ ,介质重度为 1 -1.3kg /dm3 , ph 值在 5-9 范围内。
2.无内自流循环冷却系统的泵,电机部份露出液面不超过 1/2 。
3.本泵主要零件材料为铸铁,所以不能应用于抽送高度腐蚀液体。
移动式潜水排污泵结构说明:
  wq型无堵塞潜水排污泵由电机与泵两部分组成,二者通过油隔离室及机械密封组件隔幵,属机电一体化产品, 电机与泵合用同一轴(转子)整个水泵长度短,结构紧凑。配备多种保护装置,使得泵运行安全可靠。其主要部件作用如下:
信号线1:配备全保水泵控制柜,对泵实行*保护,包括漏水、断相、短路、过热、电机过载等项目。
电机定子8:采用b级或f级绝缘。
漏水探头11:该元件装在油室内,当机械密封损坏后,水进入油室,探头可发出信号由控制系统对泵实施保护。
机械密封13:采用双道串联密封,选用新型硬质耐腐碳化钨材质,具有密封可靠、耐磨、寿命长等特点。
叶轮17:叶轮采用单流道或双流逍结构,具有很强的通过能力,能够通过大的物料及纤维垃圾,减少堵塞、缠绕的故障。
泵体15:与叶轮配用,使得泵具有高的效率。
密封环18:装在泵体口环处,当叶轮闪运转而使口环处磨损,可更换密封环.以保证泵以*效率运行。

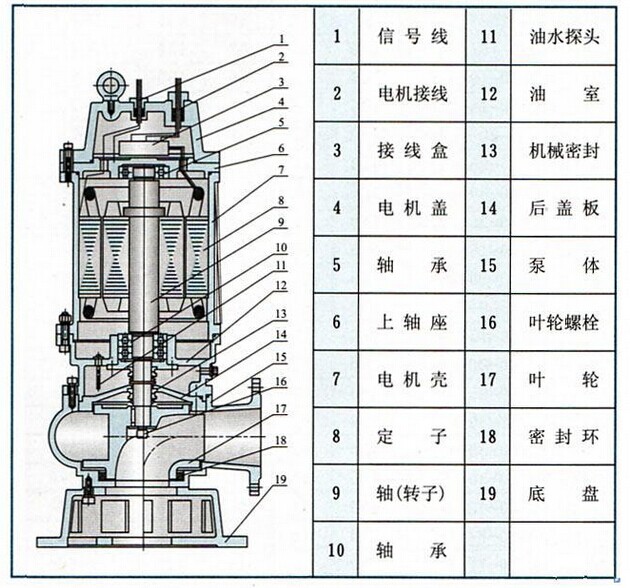

qw(wq)潜水式无堵塞排污泵(结构图)

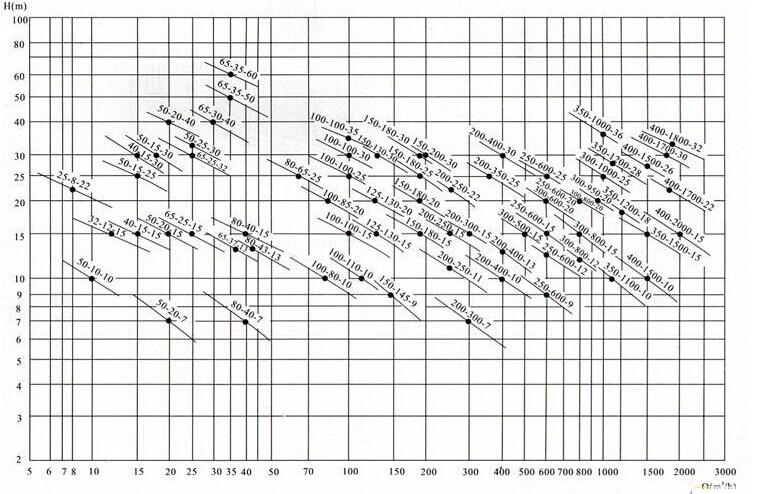

qw型移动式潜水排污泵性能曲线图:


qw型移动式潜水排污泵技术参数表:

   型   号口 径
(mm)
流 量
(m3/h)
扬 程
(m)
功 率
(kw)
转 速
(r/min)
效 率
(%)
qw25-8-15-1.1258151.1282538.5
qw32-12-15-1.13212151.1282540
qw40-15-15-1.54015151.5284045.1
qw40-15-30-2.24015302.2284048
qw50-20-7-0.75502070.75139054
qw50-10-10-0.755010100.75139056
qw50-20-15-1.55020151.5284055
qw50-15-25-2.25015252.2284056
qw50-18-30-35018303288058
qw50-25-32-5.55025325.5290053
qw50-20-40-7.55020407.5290055
qw65-25-15-2.26525152.2284052
qw65-37-13-36537133288055
qw65-25-30-46525304289058
qw65-30-40-7.56530407.5290056
qw65-35-50-1165355011293060
qw65-35-60-1565356015293063
qw80-40-7-2.2804072.2142052
qw80-43-13-38043133288050
qw80-40-15-48040154289057
qw80-65-25-7.58065257.5290056
qw100-80-10-410080104144062
qw100-110-10-5.5100110105.5144066
qw100-100-15-7.5100100157.5144067
qw100-85-20-7.510085207.5144068
qw100-100-25-111001002511146065
qw100-100-30-151001003015146066
qw100-100-35-18.51001003518.5147065
qw125-130-15-111251301511146062
qw120-130-20-151251302015146063
qw150-145-9-7.515014597.5144063
qw150-180-15-151501801515146065
qw150-180-20-18.51501802018.5147075
qw150-180-25-221501802522147076
qw150-130-30-221501303022147075
qw150-180-30-301501803030147073
qw150-200-30-371502003037148070
qw200-300-7-1120030071197073
qw200-250-11-15200250111597074
qw200-400-10-222004001022147076
qw200-400-13-302004001330147073
qw200-250-15-18.52002501518.5147072
qw200-300-15-222003001522147073
qw200-250-22-302002502230147071
qw200-350-25-372003502537198075
qw200-400-30-552004003055148070
qw250-600-9-3025060093098074
qw250-600-12-372506001237148078
qw250-600-15-452506001545148075
qw250-600-20-552506002055148073
qw250-600-25-752506002575148073
qw300-800-12-45300800124598076
qw300-500-15-45300500154598070
qw300-800-15-55300800155598073
qw300-600-20-55300600205598075
qw300-800-20-75300800207598078
qw300-950-20-90300950209098080
qw300-1000-25-11030010002511098082
qw350-1100-10-553501100105598084.5
qw350-1500-15-903501500159098082.5
qw350-1200-18-903501200189098083.1
qw350-1100-28-13235011002813274083.2
qw350-1000-36-16035010003616074078.5
qw400-1500-10-754001500107598082.1
qw400-2000-15-13240020001513274085.5
qw400-1700-22-16040017002216074082.1
qw400-1500-26-16040015002616074083.5
qw400-1700-30-20040017003020074083.5
qw400-1800-32-25040018003225074082.1
qw500-2500-10-11050025001011074082
qw500-2600-15-16050026001516074083
qw500-2400-22-22050024002222074084
qw500-2600-24-25050026002425074082
