气动不锈钢隔膜泵qby-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-02
  • 产品型号:  qby
  • 简单描述
  • qby型气动不锈钢隔膜泵是一种新型的泵类产品,主要采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,粘度较高的液体、容易挥发、易燃的液体、剧毒的液体,都可以予以抽光吸尽。其性能参数与联邦德国的 wlldenpvmps、美国的mariowpumps相近。
详细介绍

一、【qby系列气动不锈钢隔膜泵】产品介绍:
   本厂生产的qby系列气动隔膜泵是一种新型输送机械,是目前国内颖的一种泵类。隔膜泵是一种容积式泵,采用压缩空气为动力源,它集自吸泵、屏蔽泵、杂质泵、潜水泵等多种泵的优点与一身。对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。
本厂目前已形成系列化生产,共有八种规格直径:φ10mm(3/8'')、φ15mm(1/2'')、φ25mm(1'')、φ40mm(3/2'')、φ50mm(2'')、φ65mm(5/2'')、φ80mm(3'')、φ100mm(4'')。三种材质、铝合金、铸铁、不锈钢。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。以满足不同用户的需要。
该泵以被国内石油、化工、电子、陶瓷、纺织系统单位广泛采用,安装在各种特殊场合,用来抽送各种常规泵不能抽吸的介质,均取得了满意的效果。
二、【qby系列气动不锈钢隔膜泵】型号意义:


三、【qby系列气动不锈钢隔膜泵】主要特点:
1、无轴封、无泄漏、流道宽敞,所以输送含颗粒,高粘度(粘度可达1万厘泊),易挥发和腐蚀性介质时,不会造成环境污染和危害人身安全。
2、无旋转部件,通过性能好,允许通过zui大颗粒直径达10mm。液体无剪切流动,泵自身部件磨损小。对输送物损伤小,可输送污泥和生命体如小鱼苗之类。
3、不需灌引水,自吸能力强,吸程高达7m,长时间干呼吸,对泵不损坏。一旦超负荷,泵便会自动停机,负荷恢复正常时,能自动启动运行,具有自我保护功能(电动泵无此功能)。
4、气动泵扬程达50m,电动泵达30m,出口压力zui大可达0.6mpa。扬程、流量可通过气阀开度实现无级调节,气压调节在1-7kgf/cm2之间。电动泵无此功能,进口需装调节阀控制。
5、气动泵可以浸没在介质中工作,无电源通过,安全可靠(电动泵无此性能)。
6、气动泵不需电源,更适合易燃、易爆场合的介质输送。
四、【qby系列气动不锈钢隔膜泵】技术参数:
流量:0-30m3/h;
扬程:0-50m;
口径:10-100mm;
温度:-15- 120℃;
压力:0.1-0.7mpa;
自吸高度:5-7m。
五、【qby系列气动不锈钢隔膜泵】工作原理:

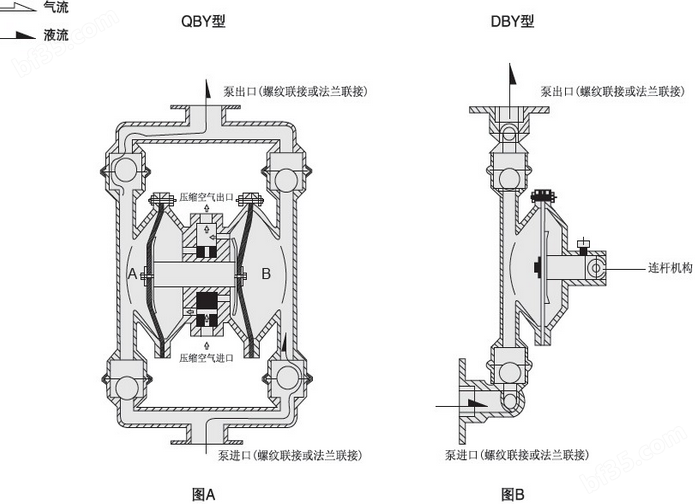

qby气动隔膜泵有两个对称的工作腔,各装有一块弹性隔膜,连杆轴将两块隔膜联接,当压缩空气由进气接头经配气阀进入a工作腔推动隔膜,该腔进口球阀关闭,出口球阀打开,液体排出,于此同时,b腔隔膜由连杆轴驱动背面气体排入大气,出口球阀关闭,进口球阀打开,液体被吸入(见图a)。当行程到达终点,配气阀将气体导入b工作时,情况同前述相反,b腔排出液体,a腔吸入液体。如此反复,泵不断吸入排出液体。
六、【qby系列不锈钢气动隔膜泵】型谱图:


七、【qby系列不锈钢气动隔膜泵】应用实例:
1、油罐清底,尽管有垫水法抽油,也不能保证将油抽净,表面总要剩下至少3-5mm厚的油层。以5000m3油罐为例,每次大约损耗1-1.5t油。对于有低位脱水槽的油罐,虽可将剩下的油和水排放到含油污水处理场回收,但是挥发的油品在输送过程中大都挥发殆尽,且污染环境。
2、临时倒罐、装卸车和油品采样,炼油生产调度过程中,油品经常要临时倒罐、装车和对油罐中油品采样检验。或者为了不至于污染正常的管线时,用隔膜泵接临时管线可以迅速方便地完成此项任务。
3、油轮仓底油回收一条3000t的油轮用固定螺杆泵卸油,仓库隔板之间至少要剩余50t油,若用排量较大的隔膜泵,可以收到很好的效果。
4、瓦斯、硫化氢残液的输送炼油厂火炬底部的瓦斯残液和含硫水,需要集中排放和处理,否则会形成酸性腐蚀设备。
5、陶瓷行业:用该泵抽吸釉浆,并可用于向压滤机送压。
6、下水井、暗沟排除渍水、污油在下水井管道,阀门及暗沟检修时,需要排除渍水和污油。用潜水泵虽可抽尽溃水,但往往这些地方都远离电源,很不方便。使用隔膜泵则可采用压縮气瓶作动力,回收污油,排泄溃水。
7、污水处理场和污泥池的清扫污水处理场的污泥池,常常聚积大量的油泥和淤沙,需要清扫,采用隔膜泵抽吸灵活、方便省工、省力、省时。
8、液化气泵房和化验室排渍水,由于这些地方地势较低,又是一级防火区,采用隔膜泵排渍水比较安全,比用水抽子、汽抽子效率高出好多倍。
9.此外,此泵应用于环烷酸精制转料,装车亚硫酸纳液体输送,苯类原料装卸车等方面都有它自己的优势。
八、【qby系列不锈钢气动隔膜泵】性能参数表:

型号

流量
(m3/h)

扬程
(m)

出口压力
(kgf/cm2)

吸程
(m)

zui大允许能
过颗粒直径
(mm)

zui大供气压力
(kbf/cm2)

zui大供气消耗量
(m3/min)

材料

铝合金

不锈钢

铸造铁

增强聚丙烯

qby-10

0~0.8

0~50

6

5

1

7

0.3

qby-15

0~1

0~50

6

5

1

7

0.3

qby-25

0~2.4

0~50

6

7

2.5

7

0.6

qby-40

0~8

0~50

6

7

4.5

7

0.6

qby-50

0~12

0~50

6

7

8

7

0.9

/

qby-65

0~16

0~50

6

7

8

7

0.9

/

qby-80

0~24

0~50

6

7

10

7

1.5

/

qby-100

0~30

0~50

6

7

10

7

1.5

/

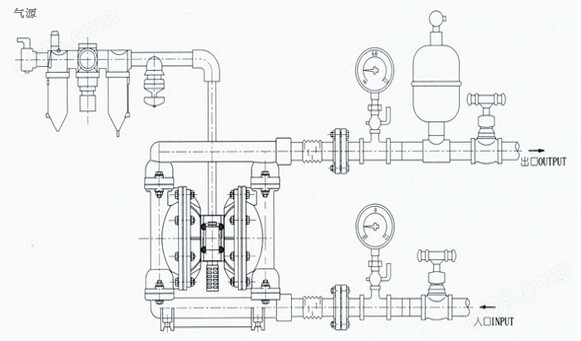

九、【qby系列不锈钢气动隔膜泵】安装连接方式:

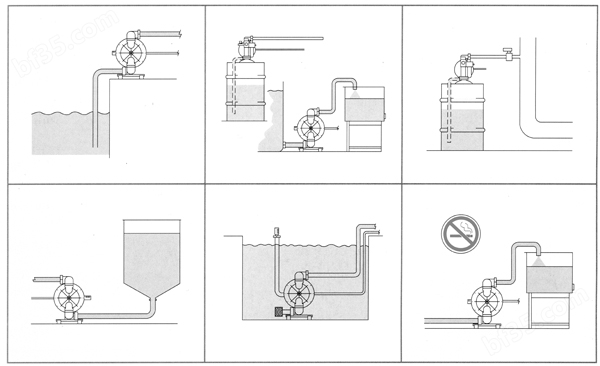

十、【qby系列不锈钢气动隔膜泵】安装示意图:


【qby系列不锈钢气动隔膜泵】操作注意事项:
(1)气动隔膜泵开停车负荷操作:气动隔膜泵是由变频电机驱动,若开停车负荷过大或过小、为尽量避免以上情况的出现,硬性规定开停车负荷都控制在30 %左右,并在仪表中设置使增减负荷都必须在一段时间内才能完成,有效的从工艺上做到了对变频器的维护。
(2)气动隔膜泵仪表空气及润滑油压力系统操作 气动隔膜泵的仪表空气和润滑油压力都与主电机设有联锁,推进液的注油、排油阀为气闭阀,要始终维持一定的空气压力,两阀的zui小动作压力不低于0.4mpa ,所以仪表空气压力一般维持在015mpa以上,即使停泵后也不停仪表空气,以免推进液腔内的液体不够或过量,供给阀门的空气是经过过滤、油雾化的。气动隔膜泵在运行中,润滑油压力应不低于压力联锁值(0115mpa) ,且润滑油出口过滤器压差不能太大,润滑油流量窥镜内的钢球应处于上限位置,调节此流量时调节幅度不能太大,以免瞬间流量过大使压力下降太快引起联锁跳车。 通过以上工艺改进及对操作要点的熟练掌握,使气动隔膜泵运行时始终有一个稳定的工艺环境,运行一年多来,仅有一次因电气原因跳车,做到了长周期、安全高效运行。
