单级单吸悬臂式泥浆泵pn-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-02
  • 产品型号:  pn
  • 简单描述
  • 单级单吸悬臂式泥浆泵具有使用寿命长,保持较高工作效率,拆检方便调整及时等优点,适用于输送含固体颗粒的液体,广泛应用于建材、造纸、纺织、食品、饲料等部门。
详细介绍

pn单级单吸悬臂式泥浆泵概述:
  pn、pnl型泥浆泵我厂现生产有:1pn、2pn、2pnl、3pn、3pnl、4pn、6pn、8pn、10pn、12pn十种。具有寿命长、结构简单可靠等特点。
在这十种pn、pnl型泥浆泵中,除了2pnl、3pnl两种为立式以外,其余的均为卧式单级单吸悬臂式泥浆泵。可供矿山输送矿砂液体之用。
pn型泥浆泵型号意义:

如2pnl

2——吐出口径(毫米数被25除所得值)
p— —杂质泵
n——泥浆
l——立式
pn单级单吸悬臂式泥浆泵特点:
(1)过流部分承磨件采用了耐磨铸铁,使用寿命较长。
(2)叶轮和护板的间隙可以及时调整,保持较高效率工作。
(3)4"以上该型泵轴承直接安于水平中开托架内,拆检方便调整及时,油池内装有水冷蛇形管,改善了轴承的工作条件。
(4)   8"泵以上的泵体较大,采用了对开的结构形式,拆装检修方便。

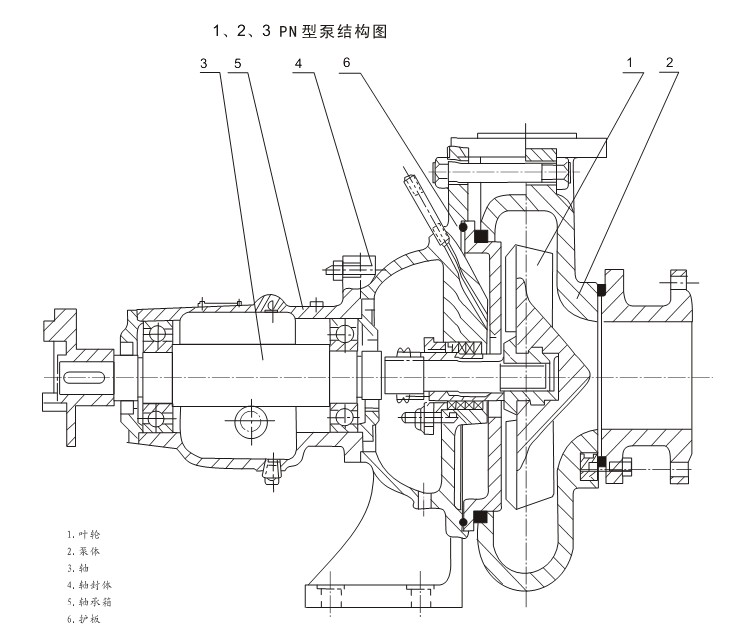

pn单级单吸悬臂式泥浆泵结构图:


pn单级单吸悬臂式泥浆泵性能参数表:

泵的型号流量q扬程h转速n功率nkw效率η (%)叶轮直径d mm泵重kg
m 3 /hl/smr/min轴功率配电机
1pn7.2 12 162 3.33 4.4414 13 1214301.3 1.41 1.5321 30 35204120
2pn(l)30 47 588.33 13.05 16.122 19 1714505.45 6.25 6.91133 39 39265150 250
3pn(l)54 108 15115 30 4226 21 15147012 14.7 16.72232 42 37300450 280
4pn100 150 20027.8 41.7 55.641 39 37147024.3 29 33.15546 55 613401000
4pn(l)41.5 80 11111.5 22.2 30.851 50 49147025 30.2 33.25523 36 44.5380 b 2 =301000
4pn(l)52 100 13814.5 28 3851 50 49147028 37 397526 37 47380 b 2 =401000
6pn230 280 32063.9 77.8 88.927 26 2598030.2 33 35.27556 60 624201200

泥浆泵使用说明:
(1)拆卸和组装按总装配图进行。
(2)进浆管不应有急刷弯转,尽可能向下倾余(倾角30°),便于排气。
(3)应掌握运转周期定期更换备件和轴承以防出事故。
(4)进浆量过少不宜运行,以免引起震动和料浆沉淀。
(5)停泵时应用清水冲洗以防堵塞。
(6)该型泵除了12pn型泥浆出口为水平以外,其它均为垂直向上。
(7)pn型泵必须加入一定量的轴封水,其水量一般为工作流量的1-3%,其水压一般应大于工作压力1公斤/厘米2。
(8)1pn、2pn、3pn、2pnl、3pnl转向自电机方向看为顺时针方向,4pn、6pn、8pn、10pn、12pn转向自电机方向看为逆时针方向。
(9)该型泵一般情况下灌注使用。
(10)泵停车时不准倒转。
