cq型耐腐蚀磁力泵-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-02
  • 产品型号:
  • 简单描述
  • cq型耐腐蚀磁力泵结构紧凑,外形美观,体积小,噪音低,运行稳定,使用维修方便.cq不锈钢磁力泵可广泛应用于化工,制药,石油,电镀,食品,电影照相洗印,科研机构,国防工业等单位抽送酸,碱液,油类,稀有贵重液,镀液,挥发性液体,以及循环水设备配套。
详细介绍

一、cq型耐腐蚀磁力泵产品概述:
cq型不锈钢磁力泵(简称磁力泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理,工艺先进、具有全密封、无泄漏、耐腐蚀等特点,其性能达到国外同类产品的先进水平。

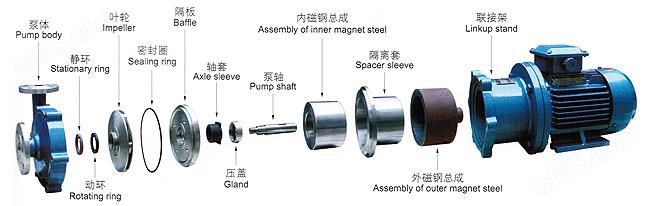

cq型磁力泵由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时,磁场能穿透空气隙和非磁性物质,带动与叶轮相连的内磁转子作同步旋转,实现动力的无接触传递,将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套*封闭,从而*解决了“跑、冒、滴、漏"问题,消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患,有力地保证了职工的身心健康和安全生产。

二、cq型耐腐蚀磁力泵产品特点:
磁力泵以静密封取代动密封,使泵的过流部件处于*密封状态,*解决了其他泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。

三、cq型耐腐蚀防爆磁力泵产品用途:
cq型不锈钢磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是漏、易燃、易爆液体的抽送,选用此泵则更为理想。

四、cq型耐腐蚀磁力泵型号说明:
例如:40cq-20p
40-泵进口直径(mm)
cq-磁力驱动泵
20-工作扬程(m)
p-材质为不锈钢

五、cq型耐腐蚀防爆磁力泵选型列表:

型  号

口径

流量 (m3/h)

扬程 (m)

电机功率 (kw)

电 压

(v)

材质

进口(mm)

出口(mm)

16cq-8

16

12

1.8

8

0.18

220/380

20cq-12

20

12

3

12

0.37

220/380

25cq-15

25

20

6.6

15

1.1

380

32cq-15

32

25

6.6

15

1.1

380

32cq-25

32

25

6.6

25

1.1

380

40cq-20

40

32

10.8

20

2.2

380

40cq-32

40

32

12

32

4

380

50cq-25

50

40

14.4

25

4

380

50cq-40

50

40

13.2

40

4

380

50cq-50

50

32

7.8

50

5.5

380

65cq-25

65

50

16.8

25

5.5

380

65cq-35

65

50

27

35

7.5

380

80cq-35

80

65

51

35

11

380

80cq-50

80

65

51

50

15

380

注:表中20cq-12---80cq-50都可配防爆电机

六、cq型耐腐蚀防爆磁力泵应用指导:

1、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以禁止空动转,同时避免在工作中途停电后再启动时 所造成时空载运转。
2、被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。
3、磁力泵在使用中环境温度应小于40℃,电机温升不得超过75℃。
4、被输送的介质及其温度应在泵材允许范围内。工程塑料泵的使用温度<60℃,金属泵的使用温 度<100℃,输送吸入压力不大于0.2mpa,zui大工作压力1.6mpa、密度不大于1600kg/m3,粒度不大于30×10- 6m2/s的不含硬颗粒和纤维的液体。
5、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
6、磁力泵运行500小时后,应拆检轴承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5~1mm,叶轮轴向 窜动1.5~2mm时,应 更换轴承和轴向动环。

七、cq磁力泵故障分析如下:
(1)磁力泵轴折断。cq型不锈钢磁力泵的泵轴采用的材料是99%的氧化铝瓷,泵轴折断的主要原因是,因为泵空运转,轴承干磨而将轴扭断。拆开泵检查时可看到轴承已磨损严重预防泵折断的主要办法是避免泵的空运转。
(2)磁力泵轴承损坏。cq型不锈钢磁力泵的轴承采用的材料是高密度碳,如遇泵断水或泵内有杂质,就会造成轴承的损坏。圆筒形联轴器内外磁转子间的同轴度要求若得不到保证,也会直接影响轴承的寿命。
(3)磁力泵打不出液体。cq型不锈钢磁力泵打不出液体是泵zui易出现的故障,其原因也较多。首先应检查泵的吸入管路是否有漏气的地方,检查吸入管内空气是否排出,磁力泵内灌注的液体量是否足够,吸人管内是否有杂物堵塞,还应查一查泵是否反转(尤其是在换过电机后或供电线路检修过后),还应注意泵的吸上高度是否太高。通过以上检查若仍不能解决,可将泵拆开检查,看泵轴是否折断,还应检查泵的动环、静环是否完好,整个转子可否少量轴向移动。若轴向移动困难,可检查炭轴承是否与泵轴结合的过于紧密。
   值得注意的是,cq型不锈钢磁力泵修了几遍查不出问题,应注意磁联轴器的工作是否正常。轴承、内磁转子和隔套在运行中都会产生热量,这将使工作温度升高,一方面使传递的功率下降,另一方面对输送易汽化液体的cq型不锈钢磁力泵会产生很大的麻烦。磁钢传递的功率随温度的升高是一条连续下降的曲线,通常,在磁钢工作极限温度以下,其传递能力的下降是可逆的,而在极限温度以上则是不可逆的,即磁钢冷却后,丧失的传递能力再也不能恢复。特殊情况下在磁力联轴器出现滑脱(失步)时,隔套中的涡流热量会急剧增长,温度急剧上升,如不及时处理,会引起磁钢退磁,使磁力联轴器失效。因此磁力泵应设计可靠的冷却系统。对不易汽化的介质,冷却循环系统一般由叶轮出口或泵出口引出液流,经轴承和磁传动部分回到吸人口,对易汽化的介质,应增加换热器或将液流引到cq型不锈钢磁力泵外的贮罐,避免热量回到吸人口,对有固体杂质或铁磁性杂质的介质,应考虑过滤,对高温介质,则应考虑冷却,以保证磁力联轴器不超过工作极限温度。
