不锈钢潜水式排污泵wqp型-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-02
  • 产品型号:  wqp型
  • 简单描述
  • 不锈钢潜水式排污泵在引进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独*果。
详细介绍

一、wqp不锈钢潜水式排污泵主要特点:
1.wqp系列不锈钢潜水排污泵采用大流道抗堵塞水力部件设计,大大提高污物通过能力,能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
2.设计合理,配套电机合理,效率高,节能。
3.机械密封采用双道串联密封,材质为硬质耐磨碳化钨,具有耐用、耐磨等特点,可以使泵安全连续运行8000小时以上。
4.泵结构紧凑,体积小,移动方便,安装简便,无需建泵房,潜入水中即可工作,大大减小工程造价。
5.泵油室内设有油水探头,当水泵侧机械密封损坏后,水进入油室,探头发生信号,对泵实施保护。
6.可根据用户需要配备全自动安全保护控制柜,对泵的漏水,漏电,过载及超温等进行监控,保证泵运行可靠安全。
7.双导轨自动耦合安装系统,给泵的安装的安装,维修带来了极大的方便,人可不必为此而进出污水坑。
8.浮球开关可根据所需的水位变化。自动控制泵的停启,无需专人看管。
9.在使用扬程范围内保证电机运行不过载。
10.根据使用场合电机可采用水套式外第三者循环冷却系统,能保证电泵在无水(干式)状态下安全运行。
11.安装方式有固定式自动耦合安装和移动式自由安装二种,可满足不同的使用场合。
二、不锈钢潜水排污泵结构说明
     wqp系列不锈钢潜水排污泵由电机与泵两部分组成,二者通过油隔离室及机械密封组件隔开,属机电一体化产品,电机与泵合用同一轴(转子)整个水泵长度短,结构紧凑。配备多种保护装置,使得泵运行可靠,其主部件作用如下:


信号线1:配备全保水泵控制柜,对泵实行*保护,包括漏水,断相、短路、过热、电机过载等项目.电机定子8:采用b级或f级j缘。
漏水探头11:该元件装在油室内,当机械密封损坏后,水进入油室,探头可发出信号由控制系统对泵实施保护。
机械密封13:采用双道串联密封,选用新型硬质耐腐碳化钨材质,具有密封可靠、耐磨、寿命长等特点。
叶轮17:叶轮采用单流道或双道结构,具有很强的通过能力,能够通过大的物料及纤维垃圾,减少堵塞、缠绕的故障。
泵体15:与叶轮配用,使得泵具有高的效率。
密封环18:装在泵体口环处,当叶轮因运行而使口环处磨损,可更换密封环,以保证泵以效率运行。
三、不锈钢潜水排污泵型号意义:
例如:50wqp15-30-3
    50-排出口径(mm)
    wqp-潜水式无堵塞排污泵
    p-不锈钢(p)
    15-流量(m3/h)
    30-扬程(m)
    3-配用功率(kw
四、不锈钢潜水式排污泵选型参数表

型  号

口 径
(mm)

流 量
(m3/h)

扬 程
(m)

功 率
(kw)

转 速
(r/min)

50wqp 20-7-0.75

50

20

7

0.75

2900

50wqp10-10-0.75

50

10

10

0.75

2900

50wqp20-15-1.5

50

20

15

1.5

2900

50wqp15-25-2.2

50

15

25

2.2

2900

50wqp18-30-3

50

18

30

3

2900

50wqp25-32-5.5

50

25

32

5.5

2900

50wqp20-40-7.5

50

20

40

7.5

2900

65wqp25-15-2.2

65

25

15

2.2

2900

65wqp37-13-3

65

37

13

3

2900

65wqp25-30-4

65

25

30

4

2900

65wqp30-40-7.5

65

30

40

7.5

2900

65wqp35-50-11

65

35

50

11

2900

65wqp35-60-15

65

35

60

15

2900

80wqp40-7-2.2

80

40

7

2.2

2900

80wqp43-13-3

80

43

13

3

2900

80wqp40-15-4

80

40

15

4

2900

80wqp65-25-7.5

80

65

25

7.5

2900

100wqp80-10-4

100

80

10

4

1450

100wqp110-10-5.5

100

110

10

5.5

2900

100wqp100-15-7.5

100

100

15

7.5

2900

100wqp85-20-7.5

100

85

20

7.5

2900

100wqp100-25-11

100

100

25

11

2900

100wqp100-30-15

100

100

30

15

2900

100wqp100-35-18.5

100

100

35

18.5

2900

150wqp145-9-7.5

150

145

9

7.5

1450

150wqp180-15-15

150

180

15

15

1450

150wqp180-20-18.5

150

180

20

18.5

1450

150wqp180-25-22

150

180

25

22

1450

150wqp130-30-22

150

130

30

22

1450

150wqp180-30-30

150

180

30

30

1450

150wqp200-30-37

150

200

30

37

1450

200wqp300-7-11

200

300

7

11

1450

200wqp250-11-15

200

250

11

15

1450

200wqp400-10-22

200

400

10

22

1450

200wqp400-13-30

200

400

13

30

1450

200wqp250-15-18.5

200

250

15

18.5

1450

200wqp300-15-22

200

300

15

22

1450

200wqp250-22-30

200

250

22

30

1450

200wqp350-25-37

200

350

25

37

1450

200wqp400-30-55

200

400

30

55

1450

五、不锈钢耐腐蚀排污泵用途

wqp不锈钢无堵塞排污泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物,也司用于抽送清水及带腐蚀性介质。

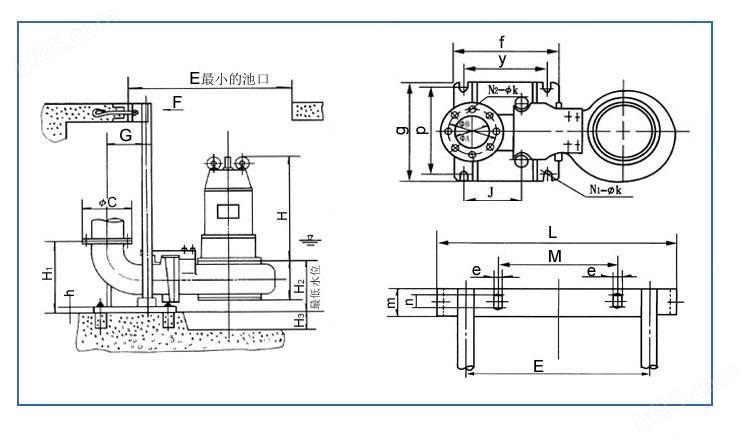

六、安装尺寸与外形尺寸
