玻璃钢离心泵s型-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-02
  • 产品型号:  s型
  • 简单描述
  • s型玻璃钢离心泵采用聚乙烯醇缩丁醛、改性酚醛玻璃纤维材料经高温模压而成,具有良好的耐腐蚀,耐温性能高、重量轻、比强度高、不变形等。轴封采用普通型和耐颗粒型机封二种(液下泵不用机械密封)结构合理,消耗功率少。主要用于石化、冶炼、染料、印染、制药、稀土、皮革等行业,输送不含固体颗粒、不易结晶、温度不高于100℃的各种非氧化性酸等腐蚀介质*的理想设备。
详细介绍

s型玻璃钢离心泵概述:

s型、fs型、sl型、sy型、wsy型、fsy型系列玻璃钢泵,其接触液体的过流部件均采用聚乙烯醇缩丁醛、改性酚醛玻璃纤维材料经高温模压而成,具有良好的耐腐蚀,耐温性能高、重量轻、比强度高、不变形等。轴封采用普通型和耐颗粒型机封二种(液下泵不用机械密封)结构合理,消耗功率少。

s型玻璃钢离心泵使用范围:

s型玻璃钢离心泵主要用于石化、冶炼、染料、印染、制药、稀土、皮革等行业,输送不含固体颗粒、不易结晶、温度不高于100℃的各种非氧化性酸等腐蚀介质*的理想设备。

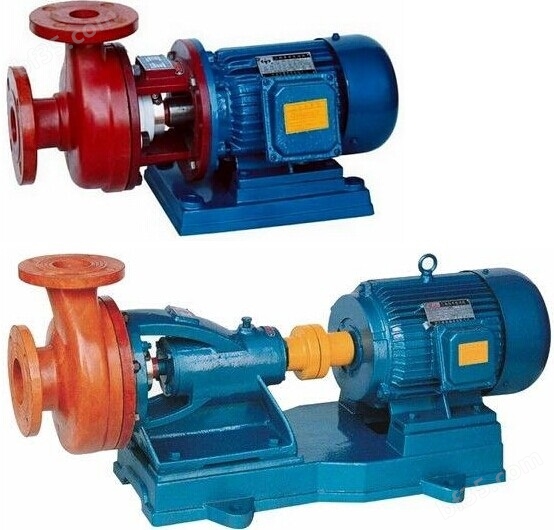

玻璃钢耐腐蚀离心泵实物照片:

s型玻璃钢耐腐蚀离心泵技术选型:

型号

流量
m3/h

扬程
m

转速
r/min

效率

汽蚀余量
m

电机功率
kw

s25×25-12.5

3.2

12.5

2900

41

3

0.55/0.75

s40×32-20

6.3

20

2900

50

3

1.1/1.5

s40×32-32

6.3

32

2900

45

3

2.2/3

s50×40-20

12.5

20

2900

53

3

2.2/3

s50×32-32

12.5

32

2900

51

3

4.0/5.5

s65×50-20

25

20

2900

64

3

3.0/4

s65×50-25

25

25

2900

61

3

3.0/4

s65×50-32

25

32

2900

60

3

5.5/7.5

s80×55-32

50

32

2900

69

4

7.5/11

s100×80-50

100

50

2900

73

5

22/30

s型玻璃离心泵使用与维护:

1、先将前后轴承和油封分别装在前机封盖内,并将带轴承的前封盖装在泵轴上,再将带前轴承封盖的泵轴装在机架上。
2、将轴承压套套在泵轴上,再将带轴承的后封盖装在泵轴及机架上。
3、套好压圈,装好联轴节和并紧固螺母。
4、将机械密封动环套在泵轴上。
5、把静环装在泵体内,并拼紧压紧螺套。
6、将带静环的泵体套在机架上,调试一下机械密封动静环的配合(一般紧3-3.5mm)先将泵体拿下。
7、将机械密封动环紧固定在泵轴上,再将泵体装在机架上,用手在联轴节上转一下机械密封动静环配合是否符合。
8、将叶轮装在泵轴上,并用四氟垫片调正好叶轮与泵体间隙( 一般2-2.5mm之间)垫好防腐垫片,再并紧叶轮并帽,zui后垫好泵壳垫片,装好泵盖,拧紧防腐螺母。
10、注意平时保养,经常检查泵运行是否平稳,有无异常震动,注意更换弹性块,视油标补充轴承的润滑油,定期更换机架中的润滑油(一般三个月必须换一次)。

卧式玻璃钢离心泵结构图及外形尺寸:

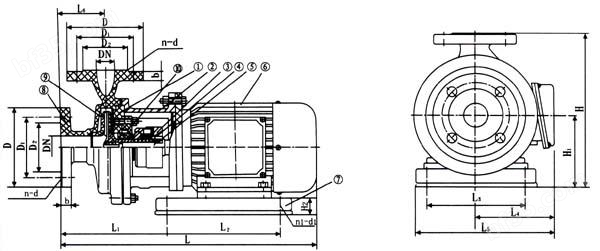

s25×25-12.5至s50×40-20外形尺寸

1

泵盖

2

联接架

3

机械密封

4

轴套

5

6

电机

7

底座

8

泵体

9

叶轮

10

密封压

型 号

吸 入 口

排 出 口

l

1

l2

l3

l4

l5

l6

h

hl

n2

n1

d1

dn

d

d 1

d 2

b

n

d

dn

d

d1

d2

b

n

d

s25×25-12.5

25

115

85

65

16

4

14

25

115

85

65

16

4

14

437

180

180

140

150

244

60

200

94

23

4

14

s40×32-20

40

145

110

88

18

4

18

32

135

100

78

18

4

18

458

192

200

150

150

252

82

258

120

40

4

14

s40×32-32

40

145

110

88

18

4

18

32

138

100

78

18

4

18

540

230

240

160

155

262

85

315

145

55

4

18

s50×40-20

50

160

125

100

20

4

18

40

145

110

88

19

4

19

535

226

240

160

155

262

100

295

145

55

4

18

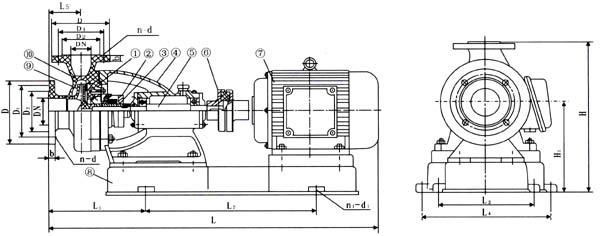

s50×32-32至s100×80-50外形尺寸

1

泵盖

2

机械密封

3

轴套

4

联结架

5

6

联轴器

7

电机

8

底座

9

叶轮

10

泵体

型号

吸 入 口

排 出 口

l

l1

l2

l3

l4

l5

h

h1

n1

d1

电机功率kw

dn

d

d1

d2

b

n

d

dn

d

dl

d2

b

n

d

s50×32-32

50

160

125

100

18

4

18

32

135

100

75

18

4

18

945

319

420

310

370

80

435

250

4

24

4

s65×50-20

65

180

145

120

21.5

4

18

50

160

125

100

21.5

4

18

830

250

420

250

320

90

360

210

4

18.5

3

s65×50-32

65

185

1 45

122

22

4

18

50

165

125

102

22

4

18

1020

345

420

310

370

90

430

250

4

24

5.5

s80×65-32

80

195

160

135

23.5

4

18

65

180

145

120

21.5

4

18

1022

370

520

310

410

100

450

250

4

24

7.5

s80×65-32

80

195

160

135

23.5

4

18

65

180

145

12c

21.5

4

18

1150

370

520

310

410

100

480

250

4

24

1l

s100×80-50

1oo

215

180

158

24

8

18

80

195

160

138

23.5

4

18

1353

428

635

370

485

110

530

280

4

24

y180l 22

1462

575

300

y200l 30

玻璃钢离心泵安装说明:

1、本泵在安装前根据选定泵型,按外形及安装尺寸做好地脚基础,安装时根据管路位置的要求,尽量使安装的位置便利管理和维修。
2、安装的位置如果高于液面,必须附装灌液装置。
3、泵起动前先将液体灌满泵体后开车,严禁无介质运转和倒转,否则泵体内因缺泛液体冷却而损坏机械密封。
4、停车时应关闭液管阀门,避免液体倒流。
5、维修时,先拆下泵体,再松开机械密封螺钉,拆下机械密封。
6、如果更换滚珠轴承或泵轴时,必须拆下机架,松开前端轴承盖4只螺钉。拆下泵轴后端螺母和联轴器,将泵轴向前端方向打出即可,再后拆下后端轴封盖
