立式液下泥浆泵nl型污水泥浆泵-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-02
  • 产品型号:  nl型污水泥浆泵
  • 简单描述
  • nl型立式液下泥浆泵具有体积小、质量轻、耐腐蚀、无堵塞、液下深度可定制加长等特点,广泛应用于污水处理、环保工程、池塘清污等。收广大用户的好评和推广。
详细介绍

nl型立式液下泥浆泵产品介绍:

  污水泥浆泵主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。蜗壳、泵座、电机座、叶轮螺母是生铁铸造、耐腐蚀性较好,加工工艺方便。叶轮为三片单园弦弯叶,选用半封闭叶轮,并采用可锻铸铁、所以强度高,耐腐蚀;加工方便,通过性好,效率高。为了减轻重量和减少车削量、nl泥浆泵泵轴是优质碳素钢冷拉园钢制造。长轴泥浆泵泵座中装有四只骨架油封和轴套,防止轴磨损,延长轴的使用寿命。污水泥浆泵可垂直或倾斜使用,占地面积小,蜗壳需埋在工作介质中工作,容易启动,不需引水,旋转方向应从电机尾部看是顺时针方向工作。污水泥浆泵总机长度备有各种规格,以便使用单位根据用途因地制宜地选用。


nl型立式液下泥浆泵型号意义:

nl型立式液下泥浆泵性能参数:

型号

转速 n
r/min

流量 q
m3/h

扬程 h
m

效率 n
%

电机功率
kw

立式泵全长
mm

机泵重量
kg

nl50-8
nl50a-8

1450

20-30

8-9

42

1.5

1310

63

nl50-12
nl50a-12

1450

25-38

12-14

41

3

1310

80

nl76-9
nl76a-9

1450

50-70

9-10

42

3

1350

90

nl65-16
nl65a-16

1450

50-60

15-18

42

5.5

1430

152

nl80-12
nl80a-12

1450

80-120

11-13

56

7.5

1430

145

nl100-16
nl100a-16

1450

80-100

15-17

61

15

1510

270

nl150-12
nl150a-12

1450

100-150

11-13

66

18.5

1690

350

nl150-16
nl150a-16

1450

120-180

15-20

68

22

1690

370

nl型立式液下泥浆泵使用范围:

 1、污水泥浆泵使用于矿山、造纸、印染、环保、石墨、云母、黄金、陶瓷、炼油、石油、化工、农场、盐场、碘场、染化、酿酒、食品、化肥、焦化选厂、建筑、大理石厂、金矿、泥浆、流沙、泥塘、污塘、污浊液送吸浓浆稠液、装料及悬浮物质的污水作业,也可作煤矿排水及含有泥块的流体。

2、污水泥浆泵养鱼用作带水清塘、鱼池增氧等。

3、若与高压水泵,水枪配合,组成水力机械化土方工程机组,就可用作于土地平整,河道与池塘的疏浚、凿开等小型水利工程的挖方与输方,以及城市的防空工程,以下工程。


nl型污水泥浆泵装配与拆卸:

安装:1、对所有零件进行检査是否有缺损,所有纸垫两面都要涂一层簿黄油,在轴承内加上三分之二黄油。
2、骨架油封必须注满黄油后放入泵座,再装上轴承。
3、轴套内装上0型密封圈后涂上黄油。
4、把承装在电机座上,放上纸垫,挡油圈,装上轴与支撑筒用螺钉固定。
5、放上纸垫,装上轴承、轴套、键、泵座和叶轮,旋紧叶轮螺母后用手旋转叶轮,转动灵活即可。
6、放上纸垫装上泵壳,用螺钉固定并装上滤网。然后再用手拔动叶轮,转动灵活即可。7、泵轴上装上键和从动联轴器,在电机轴上装上键与主动联轴器,然后将电机与电机座螺栓固定。装好后要求与主动联轴器与从动联轴器之间轴向间隙应为1~1.5毫米。

拆卸:
1、拆卸电钭或面定板,出水管。
2、拆卸蜗壳和叶轮蝶每,轻擴叶轮背面,拆键叶轮。
3、拆凼从动半联轴器,再拆卸键、然后把电机座拆卸,与支撑筒分离。
4、拆卸泵座与支撑筒螺栓,使其分幵。
5、从轴上拆卸轴套与轴承。

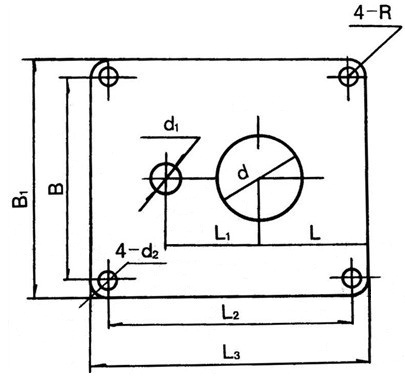

 nl污水泥浆泵安装尺寸图:

型号/代号

l

l1

l2

l3

b

b1

d

d1

4-d2

4-r

δ

nl25-10

180

120

350

400

280

330

72

40

13

25

6

nl50-8

255

230

590

650

490

550

215

70

18

30

8

nl80-9

nl50-12

nl76-9

255

230

590

650

490

550

258

80

70

70

18

30

10

nl65-16

nl80-12

nl50-24

255

285

690

750

590

650

175

70

110

70

18

30

12

nl100-16

nl100a-16

380

350

920

1000

820

900

226

115

70

18

40

14

nl型污水泥浆泵故障排除:

现象

产生原因

排除方法





1、馈电线有断路。

2、电压太低。

3、两个半联轴器间无轴向间隙并卡死。

4、叶轮被杂物卡住。

5、叶轮与蜗壳紧贴。

6、螺帽脱落和平键损坏使叶轮打滑。

7、联轴器平键损坏。

1、查看熔断保险丝和接线,并更换之。

2、调高电压或等电压升高后再用。

3、调整两个半联轴器之间轴向间隙为0.5毫米。

4、排除杂物。

5、重新装配,分离叶轮和蜗壳。

6、安装平键与螺帽。

7、换装平键。



1、泵各部装配不当,转动困难,异物卡住。

2、同心度变动,轴承损坏,轴变形。

3、旋向相反。

4、扬程过低,流量过大。

1、重新装配,取出异物。

2、修正零件,调换轴承。

3、变换电机旋向。

4、尽量避免长时间使用。





1、吸口被阻,泥潭粪坑欠深,泵吸不到泥粪。

2、输泥管被阻。

3、电机转速低于额定转速。

4、叶轮打坏。

5、扬程过高,输送过远。

6、旅向相反。

7、泄漏较大。



8、叶轮上绕有杂物。 、

9、介质太稠或供应量不路。

1、排除吸口阻档物,移动泵,使蜗壳全部埋入泥浆粪水中。

2、检査管道,取出阻档物。

3、提高电机转速。

4、调换叶轮。

5、减少扬程,缩短输送距离。

6、改换电机旋向。

7、检查泄漏原因,并更换引起泄漏的另件。

8、排除杂物。

9、冲稀介质,增大供应量。





1、叶轮与蜗壳磨擦。

2、轴承已损坏或少油。

3、泵轴与电机不同心,轴弯曲。

4、螺帽有松动。

5、蜗壳中有杂物。

6、工作液中有硬物。

7、吸口有空气渗入。

8、汲送液体温度过高。

1. 检查泵的装配并调整之。

2. 调换轴承或加油。

3. 调同心,校正轴。

4. 拧紧螺帽。

5. 排除杂物。

6. 控制进泵杂物尺度,加密滤网。

7. 深埋蜗壳。

8. 降低液体温度。

nl型污水泥浆泵订货须知:

1、①产品名称污水泥浆泵型号②污水泥浆泵口径③污水泥浆泵扬程(m)④污水泥浆泵流量⑤污水泥浆泵电机功率(kw)⑥污水泥浆泵转速(r/min)⑦污水泥浆泵电压〔v〕⑧污水泥浆泵材质污水泥浆泵是否带附件以便我们的为您正确选型。
2、若已经由设计单位选定我公司的污水泥浆泵产品型号,请按污水泥浆泵型号直接向鄂泉销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们鄂泉泵业的技术专家为您审核把关。
