qby型不锈钢卫生气动隔膜泵-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-02
  • 产品型号:
  • 简单描述
  • qby型不锈钢卫生气动隔膜泵目前国内的一种泵型。该泵既能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点,对于各种腐蚀性液体,带颗粒的液体,高粘度、食品卫生级液体、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。
详细介绍

qby型不锈钢卫生气动隔膜泵概述:

  qby卫生隔膜泵是一种新型输送机械,是目前国内颖的一种泵类。隔膜泵是一种容积式泵,采用压缩空气为动力源,它集自吸泵、屏蔽泵、杂质泵、潜水泵等多种泵的优点与一身。对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。
本厂目前已形成系列化生产,共有八种规格直径:φ10mm(3/8'')、φ15mm(1/2'')、φ25mm(1'')、φ40mm(3/2'')、φ50mm(2'')、φ65mm(5/2'')、φ80mm(3'')、φ100mm(4'')。三种材质、铝合金、铸铁、不锈钢。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。以满足不同用户的需要。
该泵以被国内石油、化工、电子、陶瓷、纺织系统单位广泛采用,安装在各种特殊场合,用来抽送各种常规泵不能抽吸的介质,均取得了满意的效果。

 qby型不锈钢卫生气动隔膜泵性能特点:

qby系列气动隔膜泵既能抽送流动性液体,又能输送一些不易流动的介质,具有自吸泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
  1、隔膜泵不需灌引水,吸程高达7m,扬程达50m,出口压力≥6kgf/cm2;
  2、流动宽敞,通过性能好,允许通过zui大颗粒直径达10mm。抽送泥浆、杂质时,对泵磨损甚微;
  3、扬程、流量可通过气阀开度实现无级调节(气压调节在1-7kgf/cm2之间);
  4、隔膜泵无旋转部件,没有轴封,隔膜将抽送的介质与泵的运动部件、工作介质*隔开,所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时,不会造成环境污染和危害人身安全;
  5、不*电,在易燃、易爆场所使用安全可靠;
  6、隔膜泵可以浸没在介质中工作;
  7、作用方便、工作可靠、开停只需简单地打开和关闭气体阀门,即使由于意外情况而长时间无介质运行或突然停机,泵也不会因此而损坏,不旦超负荷,泵会自动地停机,具有自我保护性能,当负荷恢复正常后,又有自动启动运行;
  8、结构简单、易损件少,该泵结构简单安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;
  9、可输送较粘的液体(粘度在1万厘泊以下);
  10、qby系列气动隔膜泵无须用油润滑,即使空转,对泵也无任何影响,这是该泵一大特点。

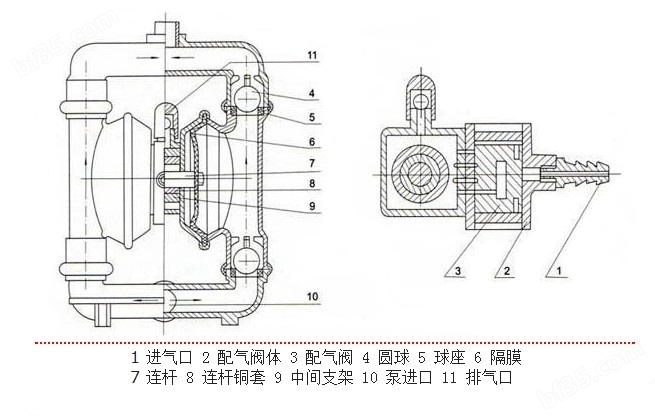

 qby型不锈钢卫生气动隔膜泵结构原理图:

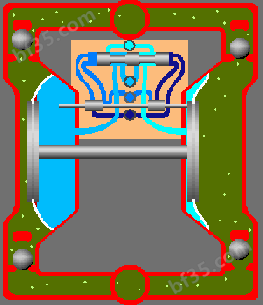

qby型不锈钢卫生气动隔膜泵工作原理:



在隔膜泵的两个对称工作腔中,各装有一块有弹性的隔膜,联杆将两块隔膜结成一体,压缩空气从泵的进气接头进入配气阀后,推动两个工作腔内的隔膜,驱使联杆联接的两块隔膜同步运动。与此同时,另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔,推动隔膜朝相反方向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀,隔膜的往复运动,造成工作腔内容积的改变,迫使两个单向球阀交替地开启和关闭,从而将液体连续地吸入和排出。

qby型不锈钢气动隔膜泵性能参数:

型号

流量
(m3/h)

扬程
(m)

出口压力
(kgf/cm2)

吸程
(m)

zui大允

许能
过颗粒

直径
(mm)

zui大供气

压力
(kbf/cm2)

zui大供气

消耗量
(m3/min)

材料

铝合金

不锈钢

铸造铁

增强聚丙烯

qby-10

0~0.8

0~60

6

5

1

7

0.3

qby-15

0~1

0~60

6

5

1

7

0.3

qby-25

0~2.4

0~60

6

7

2.5

7

0.6

qby-40

0~8

0~60

6

7

4.5

7

0.6

qby-50

0~12

0~60

6

7

8

7

0.9

/

qby-65

0~16

0~60

6

7

8

7

0.9

/

qby-80

0~24

0~60

6

7

10

7

1.5

/

qby-100

0~30

0~60

6

7

10

7

1.5

/

注:★-有     ∕-无

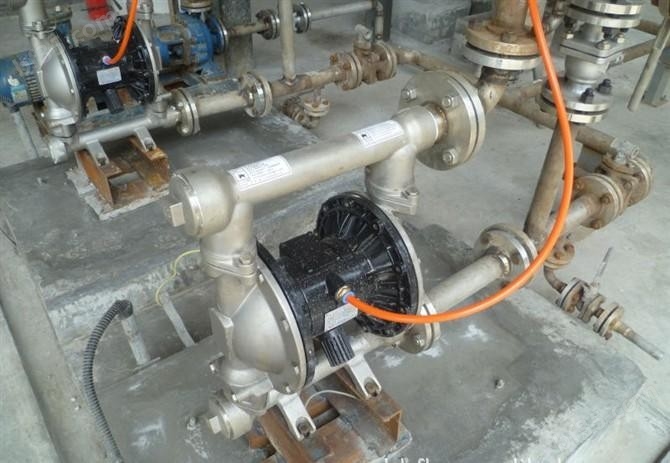

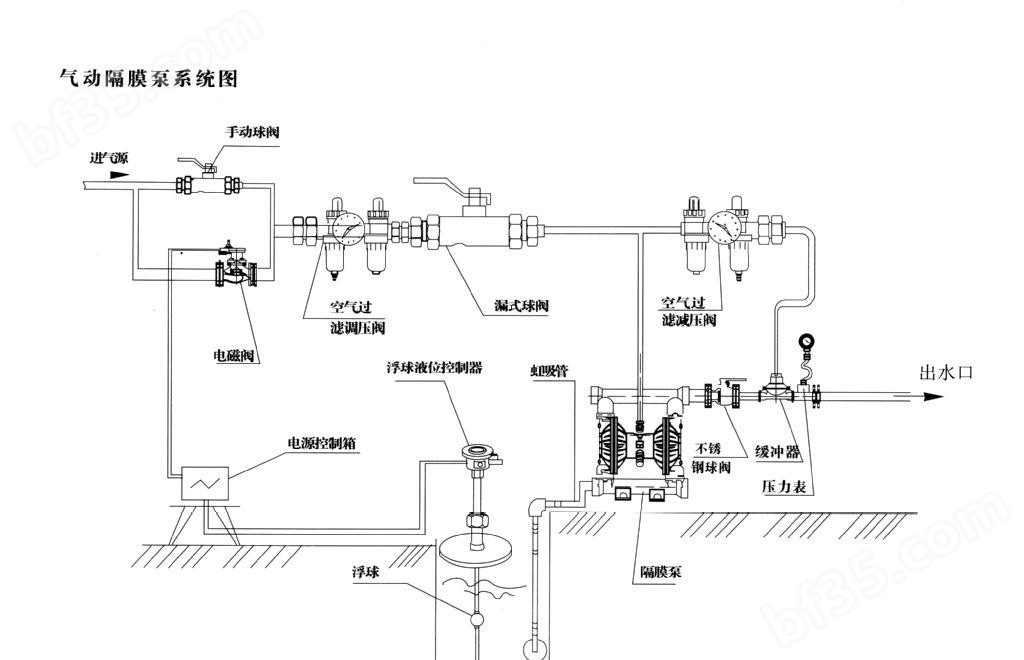

qby型不锈钢气动隔膜泵安装方式:

性能曲线:

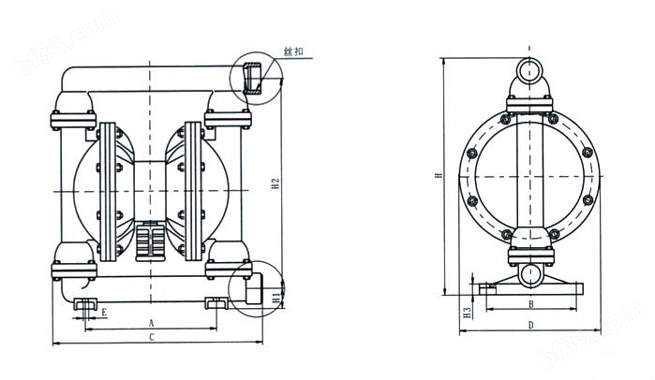

安装尺寸图:

型号

a

b

d5

d6

c

h

h1

dn1

dn2

n-d1

n-d2

d3

d4

e

n-d4

进气口

外径

备注

qby-25

215

150

100

100

380

530

70

25

25

4-φ11

4-φ11

75

75

55

4-φ10

10

工氟

程塑

塑料料,

qby-40

215

150

130

120

380

530

70

40

32

4-φ13.5

4-φ13.5

100

90

55

4-φ10

10

qby-25a

220

160

110

110

370

575

68

25

25

4-φ11

4-φ11

75

75

80

4-φ12

10

qby-40a

220

160

130

120

370

575

68

40

32

4-φ13.5

4-φ13.5

100

90

80

4-φ12

10

qby-50

340

240

140

140

550

800

65

50

50

4-φ13.5

4-φ13.5

110

110

145

4-φ17.5

12

qby-65

340

240

160

160

550

800

70

65

65

4-φ13.5

4-φ13.5

130

130

145

4-φ17.5

12

qby-80

340

240

190

190

580

950

100

80

80

4-φ17.5

4-φ17.5

150

150

130

4-φ17.5

14

qby-100

340

240

210

190

580

950

100

100

80

4-φ17.5

4-φ17.5

170

170

130

4-φ17.5

14

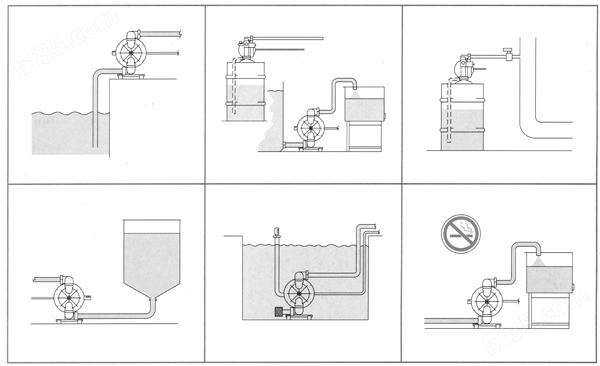

安装示意图:

使用注意事项:

1、将隔膜泵(qby)固定在适当的表面上,以防止震动损坏;
2、出口流量不仅取决于进气流量,还取决于进料口流量。材料供应管道不能太小,否则容易堵塞。不要使用容易吸扁的软管;
3、在强制进料(灌注)的情况下使用隔膜泵时,建议在进气口安装单向阀;
4、在抽吸易冻结的介质时,应在泵的进口处装阀门,当停止使用泵时,先将该泵关闭,然后在开泵数分钟,将泵体内介质排尽为止,以免造成下次开泵困难;
5、当一段时间内未使用隔膜泵时,如果泵送的介质容易凝结,那么要用于泵送介质相容的溶剂冲洗隔膜泵;
6、如压缩空气有赃物进入隔膜泵,将会影响泵的正常启动,建议用户加装气动三联件;
泵的尾气可能包含污染物,当泵送危险材料或易燃材料时,请用管道将尾气排到距离较远的安全位置,远离工作区和工作人员;
7、更换隔膜泵的隔膜时,须将泵内腔连杆、铜套清洗干净,不要损坏白色四氟密封圈,按原样装好,即可使用。

应该:

1、油罐清底,尽管有垫水法抽油,也不能保证将油抽净,表面总要剩下至少3-5mm厚的油层。以5000m3油罐为例,每次大约损耗1-1.5t油。对于有低位脱水槽的油罐,虽可将剩下的油和水排放到含油污水处理场回收,但是挥发的油品在输送过程中大都挥发殆尽,且污染环境。
2、临时倒罐、装卸车和油品采样,炼油生产调度过程中,油品经常要临时倒罐、装车和对油罐中油品采样检验。或者为了不至于污染正常的管线时,用隔膜泵接临时管线可以迅速方便地完成此项任务。
3、油轮仓底油回收一条3000t的油轮用固定螺杆泵卸油,仓库隔板之间至少要剩余50t油,若用排量较大的隔膜泵,可以收到很好的效果。
4、瓦斯、硫化氢残液的输送炼油厂火炬底部的瓦斯残液和含硫水,需要集中排放和处理,否则会形成酸性腐蚀设备。
5、陶瓷行业:用该泵抽吸釉浆,并可用于向压滤机送压。
6、下水井、暗沟排除渍水、污油在下水井管道,阀门及暗沟检修时,需要排除渍水和污油。用潜水泵虽可抽尽溃水,但往往这些地方都远离电源,很不方便。使用隔膜泵则可采用压縮气瓶作动力,回收污油,排泄溃水。
7、污水处理场和污泥池的清扫污水处理场的污泥池,常常聚积大量的油泥和淤沙,需要清扫,采用隔膜泵抽吸灵活、方便省工、省力、省时。
8、液化气泵房和化验室排渍水,由于这些地方地势较低,又是一级防火区,采用隔膜泵排渍水比较安全,比用水抽子、汽抽子效率高出好多倍。
9.此外,此泵应用于环烷酸精制转料,装车亚硫酸纳液体输送,苯类原料装卸车等方面都有它自己的优势。
