不锈钢齿轮油泵kcb/2cy系列-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-02
  • 产品型号:  kcb/2cy系列
  • 简单描述
  • kcb/2cy系列不锈钢齿轮油泵具有体积小、耐高温、耐腐蚀、防爆、输送粘稠度高等特点,泵本身带有安全阀,超载时起安全保护作用。轴封有骨架油封、机械密封、填料密封三种型式,广泛应用于化工石油、合成纤维、环保、食品机械行业、冶金、、医药、市政单位、水处理等部门。
详细介绍

kcb/2cy系列不锈钢齿轮油泵概述:
kcb型齿轮油泵一般情况下有齿轮、轴、泵体、轴端密封、安全阀所组成。齿轮经热处理有较高的硬度和强度,与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输出介质而自动达到。kcb型齿轮油泵适用于输送各种有润滑性的液体,粘度为5×10-5~1.5×10-3m2/s.本泵不适用于输送腐蚀性的、含硬质颗粒或纤维的、高度挥发或闪电低的液体,如汽油,笨等。,一般温度不高于70℃,如需高温请和我们,可使用温度在200℃左右的高温齿轮油泵。

kcb/2cy系列不锈钢齿轮泵工作原理:

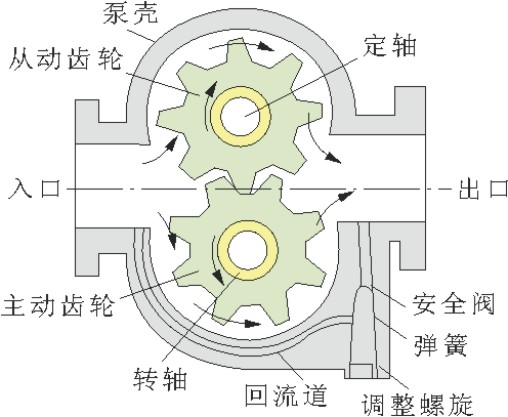

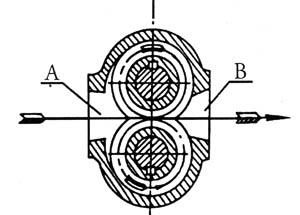

kcb/2cy系列齿轮输油泵在泵体中装有一对回转齿轮,一个主动,一个被动,依靠两齿轮的相互啮合,把泵内的整个工作腔分两个独立的部分。a为入吸腔,b为排出腔。泵运转时主动齿轮带动被动齿轮旋转,当齿化从啮合到脱开时在吸入侧(a)就形成局部真空,液体被吸入。被吸入的液体充满齿轮的各个齿谷而带到排出侧(b),齿轮进入啮合时液体被挤出,形成高压液体并经泵的排出口排出泵外。
用途:
1、kcb/2cy系列齿轮输油泵适用于输送各种油类,如重油、柴油、润滑油,配用铜齿轮可输送内点低液体,如气油、苯等,本单位还生产不锈钢齿轮泵可输送饮料和腐蚀性的液体。
2、kcb/2cy系列齿轮输油泵不适用于含硬质颗粒或纤维的,适用粘度为5×10 -5~1.5×103m2/s。温度不高为70℃,如需输送高温液体,请使用耐高温齿轮泵,可输送300℃以下液体。

kcb/2cy系列不锈钢齿轮泵结构说明:


kcb/2cy系列齿轮输油泵由泵体、齿轮、前后泵盖、安全阀、轴承及密封装置等零、部件组成。
1、泵体、前后盖等零件为灰铸铁件,齿轮用优质碳素钢制作;亦可根据用户需要用铜材或不锈钢制作。
2、安全阀。
2cy系列齿轮式润滑泵自身不带安全阀,用户在使用时需自行在管路系统中安装安全阀。kcb,2cy系列齿轮式输油泵在后泵盖或泵体上方装有安全阀,当泵或排出管道发生故障或
将排出阀门*关闭而产生高压和高压沖击时安全阀就会自动打开,卸除部分或全部的高压液体回到吸入腔,从而对泵及管道起到安全保护作用。
3、轴承。
2cy系列齿轮式润滑泵全部采用du轴承;可根据用户要求采用锡青铜轴承。&0818.3-83.3、2cy1.1齿轮式输油泵采用du轴承;可根据用户要求采用锡青铜轴承。
kcb133-960、2cy8-60齿轮式输油泵有采用du轴承,锡青铜轴承和滚动轴承三种结构,需在订货时注明。订货时未注明者均按du轴承结构供货。
轴承为内置型式,依靠被输送介质进行润滑;011轴承和锡青铜轴承能在非润滑性介质中工作。
4、轴封。
本系列产品的轴端密封有骨架油封、机械密封及填料密封三种结构。
a. 骨架油封:骨架油封的特点是维护、更换方便,成本低,但寿命较短。丁晴胶骨架油封适用于1001:以下工作环境;氟橡胶骨架油封适用于200℃以下工作环境。
b. 1机械密封:机械密封的特点是密封可靠、寿命长,成本高。机械密封的基体用不锈钢制造, 动、静环视介质不同分别由yg8硬质合金或yg8-石墨制造,使用温度在200℃以下。
c. 填料密封:填料密封仅用于高温油泵,其特点是耐高温,有少量泄漏。使用过程中需根据泄漏情况经常进行调整,使用温度在250℃:以下。
用户需何种型式的密封结构需在订货时注明。凡订货时未注明者均按丁晴胶骨架油封结构供货。
5、进、出油口型式:
2cy系列齿轮式润滑泵进、出油口为与口径对应的英制管螺纹(g),直接制作在泵体上。
kcb18.3-200、2cy1.1-12齿轮式输油泵配带管螺紋口的腰形法兰;其余泵不配带法兰,当用户需要配带法兰时,应在订货中注明。
6、泵与电机用弹性联轴器连接,并安装在公共底盘上。

kcb/2cy系列不锈钢齿轮油泵产品特点:
1.kcb/2cy系列齿轮输油泵结构简单紧凑.使用和保养方便,
2.kcb/2cy系列齿轮输油泵具良好的自吸性,帮每次开泵前不须灌人液体,
3.kcb/2cy系列齿轮输油泵的润滑是靠输送的液体而自动达到.故日常工作时无须另加润滑液。
4.利用弹性联轴器传递动力可以补偿因安装时所引起的微小偏差。在泵工作中受到不可避免的液压冲击时,能起到较号的缓冲作用。

kcb不锈钢齿轮油泵主要性能规格参数表:

型号规格

电机功率

(kw)

转速

(r/min)

流量

(l/min)

排出压力

(mpa/cm2)

允许吸上真空泵

(m)

进出口径

kcb18.3(2cy-1.1/14.5-2)

1.5

1400

18.3

1.45

5

3/4"

kcb33.3(2cy-2/14.5-2)

2.2

1420

33.3

1.45

5

3/4"

kcb55(2cy-3.3/3.3-2)

1.5

1400

55

0.33

5

1"

kcb55(2cy-3.3/3.5-2)

2.2

1420

55

0.5

5

1"

kcb83.3(2cy-5/3-2)

2.2

1420

83.3

0.33

5

1.5"

kcb83.3(2cy-5/5-2)

3

1420

83.3

0.5

5

1.5"

kcb200(2cy-8/3.3-2)

4

1440

200

0.33

5

2"

kcb200(2cy-12/1.3-2)

4

1440

200

0.13

5

2"

kcb200(2cy-12/3.3-2)

5.5

1440

200

0.33

5

2"

kcb200(2cy-12/6-2)

5.5

1440

200

0.60

5

2"

kcb200(2cy-12/10-2)

7.5

1440

200

1.00

5

2"

kcb300(2cy-18/3.6-2)

5.5

960

300

0.36

5

3"

kcb300(2cy-18/6-2)

7.5

1440

300

0.6

5

3"

kcb483.3(2cy-29-3.6-2)

7.5

1440

483.3

0.36

5

3"

kcb483.3(2cy-29-10-2)

11

970

483.3

1.00

5

3"

kcb633(2cy-38/2.8-2)

11

1000

633

0.28

5

4"

kcb633(2cy-38/8-2)

22

1000

633

0.8

5

4"

kcb960(2cy-60/3-2)

18.5

1450

960

0.3

5

4"

kcb960(2cy-60-6-2)

30

1450

960

0.6

5

4"

kcb2000(2cy-120/3-2)

30

750

2000

0.3

5

6"

kcb2500(2cy-150/3-2)

37

750

2500

0.3

5

6"

kcb/2cy系列不锈钢齿轮油泵使用注意事项:
  1、安装
  1.安装前应检查泵在运输中是否受到损坏,.如电机是否受潮、泵进出口的防尘盖是否损坏而使用污物进入泵腔内部等。
  2.安装管道前应先对管道内壁用清水或蒸汽清洗干净。安装时应避免使管道的重量由泵来承担,以免影响泵的精度。
  3.管道各联接部位不得不漏气、漏液,否则会发生吸不上液体的现象。
  4.为防止颗粒杂质等污物进入泵内,应在吸入口安装金属过滤网。
  2、泵工作前的检查
  1.泵的各紧固件是否牢固。
  2.主动轴是否运转灵活。
  3.进出管道的阀门是否打开。
  4.泵的旋转方向是否符合要求,(若从泵端向电机看,旋转方向为逆时针)。
  3、泵工作时的维护
  1.注意泵的压力及真空表的读数应符合该泵所规定的技术规范以内。
  2.注意填料函的工作,若发生泄漏,视其程度将压紧盖拧紧(不允许拧得过紧,以免填料函剧烈发热和密封圈迅速磨损)。
  3.当泵在运转中有不正常的噪音或温升过高时,应立即停止泵的工作,进行拆检。
  4.-般情况下,不得任意调整安全阀,如需调整时,要用仪器校正。使安全阀的封阀压力分别为kcb-18.3型、kcb-33.3型为1.7mpa,kcb-55型、kcb-83.3型、kcb-300型、kcb-483.3型为0.45mpa。kcb200、三种泵分别为0.45mpa、0.8mpa、1.4mpa、2cy100/3,2cy120/3,2cy150/7,分别为0.45mpa,0.8mpa。
  4、泵工作地停止
  1.切断电源
  2.关闭进出管道阀门

不锈钢齿轮油泵常见故障及排除方法:

故障现象

齿轮油泵原因分析

齿轮油泵排除方法

油泵不排油或排油量少

1.吸入高度超过额定值
2.吸入管道通漏气
3.旋转方向不对
4.吸入管道堵塞或阀门关闭
5.安全阀卡死或研伤
6.液体温度低而粘度增大

1.提高吸入液面
2.检查各接合处,加否棉等密封材料加以密封
3.接泵的所示方向纠正
4.检查管道是否堵塞,阀门是否全开
5.拆开安全阀清洗并用细研磨砂研磨阀孔,使用吻合。
6.予热液休,如不可能,则降低排出压力或减少排出流量

油泵密封漏油

1.轴封处未调整好
2.密封圈磨损而间隙增大
3.机械密封动静球的磨擦面损坏或有毛刺、划痕等缺陷
4.弹簧松驰

1.重新调整
2.适量拧紧调节螺母或更换密封圈
3.更换动静环或重新研磨
4.更换弹簧

油泵噪音或振动大

1.吸入管或过滤网堵塞
2.吸入管伸入液面较浅
3.管道内进入空气
4.排出管道阻力太大
5.齿轮轴承或侧板严重磨损
6.回转部份发生干涉
7.吸入液体的粘度太大
8.吸入高度超过额定重

1.消除过滤网上的污物
2.吸入管应伸入液池深左右
3.检查各联接处,使其密封
4.检查排出管道及阀门是否堵塞
5.拆下清洗,并修整缺陷或更换
6.拆下检查并排除故障
7.进行粘度测定并根据表二中*现象第六条处理
8.提高吸入液面
