zxl直联式自吸离心泵-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-02
  • 产品型号:
  • 简单描述
  • zxl直联式自吸离心泵系本公司根据国内外有关技术资料经消化、吸收、改进后研制而成的一种结构新颖的产品属国内*。各项技术性能指标居国内优秀,达到先进水平,具有广阔的应用市场和发展前景。
详细介绍

zxl直联式自吸离心泵产品概述:
    zxl直联式自吸泵系本公司根据国内外有关技术资料经消化、吸收、改进后研制而成的一种结构新颖的产品属国内*。各项技术性能指标居国内优秀,达到先进水平,具有广阔的应用市场和发展前景。
直联式自吸泵|直联式自吸离心泵产品特点:
1、结构紧凑。该系列泵为卧式结构、机泵一体、外型美观、占地面积少,与普通自吸泵比较,占地面积减少30%。如采用ip54户外电机则无需泵房,可置于户外使用。
2、运行平稳、噪音低、组件同心度高。电机和泵直联,简化了中间结构,增加了运行的平稳性,叶轮具有*的动静平衡,运行时无振动,低嗓音、延长了轴承的使用寿命,改善了使用环境。
3、轴封采用优质机械密封,动、静环由硬质合金与碳化钨制成,耐磨损、无泄漏、使用寿命长。
4、采用先进水力模型、具有效率高、性能好等特点。
5、安装使用维扩方便。吐出管路不需要装止回阀,吸入管路不需要安装底阀,因此简化了管路系统,又改善了劳动条件。
6、结构*、自吸性能好,工作前只需保证泵体内储有定量引液即可。
用途
1、zxl直联式自吸泵适用于工业和城市给排水,环保、建筑、消防、化工,制药、染料、印染、酿造、电力、电镀、造纸、工矿冲洗,设备冷却等。使用介质温度不超过80℃,粘度≤100厘珀、类似于水的液体。
工作条件
1、周围环境温度≤40℃,海拨高度≤1000m,相对湿度≤95%,介质温度≤80℃,如有特别要求可达200℃。
2、自吸高度不能超过规定值5~6.5米,吸入管长度≤10米。

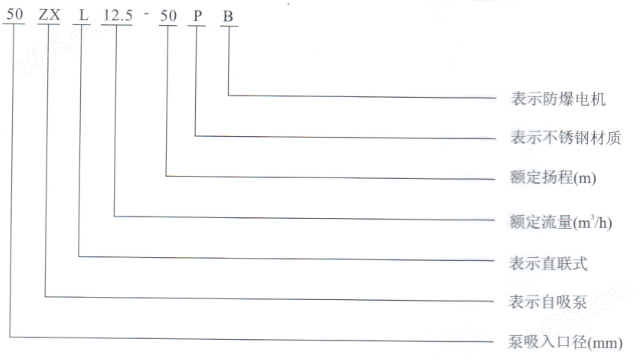

zxl直联式自吸离心泵型号意义:

结构工作原理:
  zxl直联式自吸泵采用轴向回液的泵体结构。泵体由吸人室、储液室、涡卷室、回液孔、气液分离室等组成,泵正常起动后,叶轮将吸入室所存的液体及吸人管路中的空气一起吸人,并在叶轮内得以*混合,在离心力的作用下,液体夹带着气体向涡卷室外缘流动,在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时,由于流速突然降低,较轻的气体从混合气液中被分离出来,气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室,并由回流孔再次进入叶轮,与叶轮内部从吸人管路中吸入的气体再次混合,在高速旋转的叶轮作用下,又流向叶轮外缘……。随着这个过程周而复始地进行下去,吸入管路中的空气不断减少,直到吸尽气体,完成自吸过程,泵便投入正常作业。因为该泵具有这种*的排气能力,所以此种泵能输送含有气体的液体,无需安装底阀。

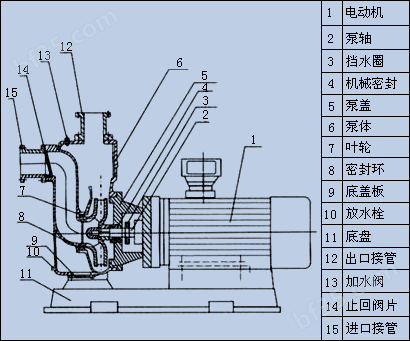

zxl直联式自吸泵结构说明:
1、电动机:直接与水泵联接传送动力,采用电机。
2、泵轴:与电机同轴。为电机加长轴,确保了轴的同心,使泵运行平稳、无噪音和振动现象,采用镀铬处理,增强了使用寿命。
3、挡水圈:防止因密封漏水而使电机进水。
4、机械密封:采用不锈钢、碳化钨、氟橡胶等材料制成。平衡式耐高温、高压机械密封,运行寿命长,不渗漏、对轴无磨损,不积水垢,保证工作环境的整洁。
5、泵盖:连接泵体和电机。
6、泵体:压出室和吸人室及气液分离室采用优秀水力模型设计而成,既美观又高效,设有安装底脚便于安装和运行稳固。
7、叶轮:采用先进的水力模型设计而成,具有高效率,可靠性好等特点。
8、密封环:水泵叶轮与泵体接合处起密封作用。
9、底盖板:当泵体内有沉垢淤积时,可打开底盖板清除污垢。
10、放水栓:当泵长期不用时,可以打开放水栓放干储液。
11、底盘:连接整泵便于安装,也可安装隔振器。
12、出口接管:连接出水管道
13、加水阀:当泵内腔储液不足时可打开阀门加水。
14、止回阀片:当泵停止工作时可阻止管道里的水回流。
15、进口接管:连接进口管道。
zxl直联式自吸离心泵性能参数表:

型号

口径-流量-扬程-功率
mmm3/hmkw

吸程
m
转速
r/min
自吸性能
min/5m
电机功率
kw
25zxl3.2-206.529001.90.75
25zxl3.2-326.529001.81.5
32zxl3.2-326.529001.91.5
32zxl3.2-506.529001.73.0
40zxl6.3-206.529001.91.1
40zxl6.3-306.529001.82.2
40zxl6.3-306.529001.83.0
40zxl10-326.529001.54.0
40zxl10-406.529001.75.5
40zxl12.5-506.529002.41.5
50zxl15-126.529001.92.2
50zxl18-206.529001.53.0
50zxl12.5-326.529001.54.0
50zxl20-306.529001.74.0
50zxl15-406.529001.45.5
50zxl12.5-506.529001.37.5
50zxl-20-756.529001.311.0
65zxl30-156290023.0
65zxl20-306290024.0
65zxl25-32629001.95.5
65zxl25-50629001.87.5
65zxl25-75629001.811.0
80zxl35-13629001.93.0
80zxl43-17629001.84.0
80zxl40-22629001.95.5
80zxl50-32629001.57.5
80zxl60-55629001.518.5
80zxl60-70629001.222.0
100zxl100-205.529001.811.0
100zxl100-305.529001.815.0
100zxl100-40629001.818.5
100zxl100-65629001.830.0
100zxl70-80629001.830.0
150zxl170-45629001.937.0
150zxl170-55529001.845.0
150zxl150-80529001.855.0
200zxl400-3251450255.0
200zxl280-96514501.890.0
200zxl350-65514501.8110.0
250zxl550-3251450275.0
250zxl400-5051450290.0
250zxl450-55514502110.0
300zxl600-3251450290.0
300zxl500-50514502110.0
300zxl550-55514502132.0
