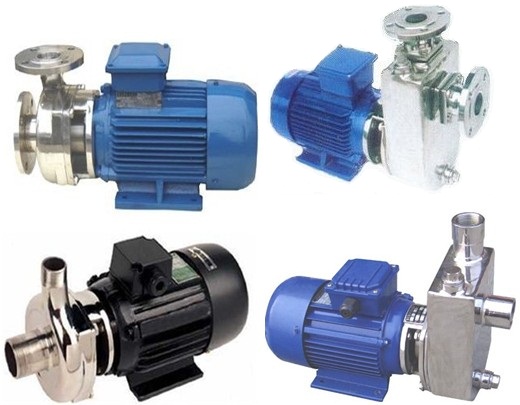

不锈钢直联式耐腐蚀自吸泵sfbx小型耐腐蚀自吸泵-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-02
  • 产品型号:  sfbx小型耐腐蚀自吸泵
  • 简单描述
  • 不锈钢直联式耐腐蚀自吸泵具有体积小、耐腐蚀、卫生、节能、防爆、开式叶轮等特点,广泛适用于食口、饮料、医药、污水处理、化工、电镀、漂染、精细化工等行业使用。是清水、污水、卫生级流体华耐腐蚀化工液体输送的重要设备。
详细介绍

一、sfb、sfbx不锈钢直联式耐腐蚀自吸泵特点:
    sfb和sfbx系列泵是我公司自行研制的不锈钢耐腐蚀离心泵,sfb和sfbx系列泵的叶轮有的采用半开式结构形式,有的则采用闭式结构形式,另外,泵与电机的联接方式又有直和带轴承托架式两种,所有泵的轴封均采用目前西德较先进的悬臂式技术的机械密封,由于我厂产品集优良结构、性能、造形于一身,兼过流零部件及连接架采用优质不锈钢材料制造,所以,两系列产品具有耐腐蚀性能可靠,使用、维护方便、结构紧凑、能耗低、密封性能好等一系列优点。
二、sfb、sfbx直联式小型不锈钢自吸泵使用材质:
1、过流零件及连接架:1cr18ni9ti不锈钢
2、机械密封:静环:陶瓷(sic)。动环石墨浸渍呋喃树脂。
3、橡胶结构件:氟橡胶。1cr18ni9ti不锈钢离心泵。
4、如输送介质或使用条件与本泵配置材料不相配时,可另议配置其它材质。
如:过流零件配316,轴封可配聚四氟乙烯。或其它种类的动静环等。
三、sfb、sfbx不锈钢直联式耐腐蚀自吸泵主要用途:
    sfb和sfbx系列泵可输送温度不高于90℃(直联式)或不高于105℃(带轴承托架式),含或不含)有细小软颗粒或纤维质,带腐蚀性或有卫生要求的液体,sfbx系列泵还具有自吸性能,两系列泵广泛适用于食口、饮料、医药、污水处理、化工、电镀、漂染、精细化工等行业使用。
四、sfb、sfbx直联式小型不锈钢自吸泵技术参数:
流量:0.8-31m3/h;
扬程:3-30m;
电机功率:0.25-3kw;
转速: 2800r/min;
口径:φ25-φ50;
介质温度:≤100℃;
自吸高度:1-3m。
五、sfb、sfbx不锈钢直联式耐腐蚀自吸泵型号意义:
例如 50sfb--25;50--吸入口径直径(mm);sfb--耐腐蚀离心泵;25--设计点扬程(m)
     25sfbx--13;25--吸入口径直径(mm);sfbx--自吸式耐腐蚀离心泵;13--设计点扬程(m);d--配单相电机

六、不锈钢直联式耐腐蚀自吸泵选型:



型号(三相/380伏/50赫)

型号(单相sfbx型/220伏/50赫)

电机功率(kw)

口径(mm)

效率(%)

扬程h(m)            流量q (m3/h)

汽蚀余量

进口

出口

25sfb-8

25sfb-8d

0.25

25

20

43

h

11

10

8

6

4

3







4.5

q

0.8

2.5

4

5.2

6.8

7.5







40sfb-13

40sfb-13d

0.55

40

25

45

h

15

14

13

12

10

8

6

5



3.5

q

3.5

5

6

7.5

9.5

11

12.5

13



50sfb-18

50sfb-18d

1.5

50

40

52

h

22

21

20

18

16

14

12

10



3.5

q

3

5.5

9

13

16

18

20

21



50sfb-22

50sfb-22d

2.2

50

40

55

h

27

26

24

22

20

18

16

14

12

3.5

q

7

10.5

16

19

22

23.8

26

27

28.5

50sfb-25



3

50

40

56

h

30

28

26

25

24

22

20

18

16

3.5

q

12.5

18.5

22

23

24.5

26

27.5

29.5

31



型号

三相/380v/50hz

型号

单相/220v/50hz

电机功率(kw)

口径(mm)

扬程h(m)                流量q(m3/h)

进口

出口

25sfbx-8

25sfbx-8d

0.25

25

20

h

11

10

8

6

4

3







q

0.8

2.5

4

5.2

6.8

7.5







40sfbx-13

40sfbx-13d

0.55

40

25

h

15

14

13

12

10

8

6

5



q

3.5

5

6

7.5

9.5

11

12.5

13



40sfbx-13a

40sfbx-13ad

0.75

40

25

h

15

14

13

12

10

8

6

5



q

3.5

5

6

7.5

9.5

11

12.5

13



50sfbx-18



1.5

50

40

h

22

21

20

18

16

14

12

10



q

3

5.5

9

13

16

18

20

21



50sfbx-22



2.2

50

40

h

27

26

24

22

20

18

16

14

12

q

7

10.5

16

19

22

23.8

26

27

28.5

50sfbx-25



3

50

40

h

30

28

26

25

24

22

20

18

16

q

12.5

18.5

22

23

24.5

16

27.5

29.5

31

七、安装说明:
1、泵装置的输送管道联接处,特别是输入管道的联接处必须联接可靠,密封良好。
2、sfb型泵如安装高于抽吸液面时,吸入管进水口应安装底阀,hbfx自吸泵在自吸范围内吸入管不必安装底阀。
3、所输送液体如混有竹、木、石、金属等体积过大或过长的硬物时,吸入管进水口处必须装上滤网,以免上述之物体被吸入泵内造成卡死叶轮损坏电机或水泵零件。
4、水泵装置一般应有过载与短路保护装置,如保险丝及过流继电器,并应根据电机标牌的电流调整保护装置的设定位。

八、小型不锈钢卫生级自吸泵的使用:
1.在启动前,应先对泵腔灌满液体,严禁泵腔内液体不足而启动。
2.使用前,应确认电动机转向无误才可使用,半开式叶轮结构泵的正确转向为:面向电机尾部观看,电动机风叶应顺时针方向旋转,闭式叶轮结构泵的正确转向为:面向电动机尾部观看,电动机风叶应逆时针方向旋转,试验起动以电动为宜。
3.带轴承托架式水泵在使用前应给轴承托架腔内架入30号润滑油,油位因保持在油镜中线以下,仅可见油以上,严禁缺油、导致损坏轴承。
4.应注意检查轴封情况,如发现泄漏严重,应停机修复,避免液体渗入电机内腔损坏电动机。
