直联式清水自吸泵50zxl12.5-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-02
  • 产品型号:  50zxl12.5-50
  • 简单描述
  • 50zxl12.5-50直联式清水自吸泵采用直联结构,占地面积小,运行平稳,电机和泵采用同一根轴,叶轮具有ji好的平衡,适用于工业和城市给排水,环保、建筑、消防、化工、染料、印染、酿造、造纸、工矿冲洗,设备冷却等。
详细介绍

一、概述:
zxl直联式清水自吸泵采用直联结构,占地面积小,运行平稳,电机和泵采用同一根轴,叶轮具有ji好的平衡,适用于工业和城市给排水,环保、建筑、消防、化工、染料、印染、酿造、造纸、工矿冲洗,设备冷却等。

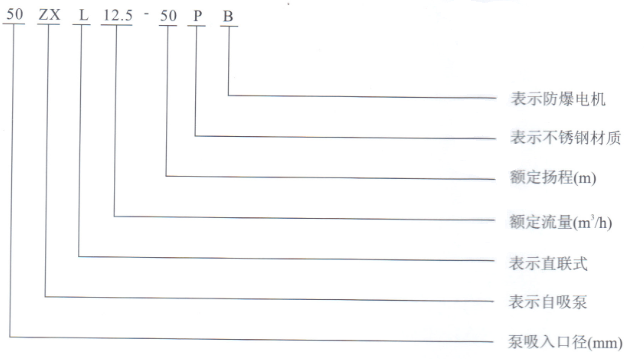

二、型号意义:


三、特点:
1、结构紧凑。该两系列泵为卧式结构、机泵一体、占地面积少。如采用ip54户外电机则无需泵房,可置于户外使用。
2、电机和泵直联,简化了中间结构,运行平稳。
3、轴封采用优质机械密封,动、静环由硬质合金制成,耐磨无泄漏、使用寿命长。
4、采用先进水力模型、具有效率高、性能好等特点。
5、自吸功能强,无需安装止回阀,使用方便。
6、结构*、自吸性能好,工作前只需保证泵体内储有定量引液即可。
四、性能参数表:

型号

口径-流量-扬程-功率
mmm3/hmkw

吸程
m
转速
r/min
自吸性能
min/5m
电机功率
kw
25zxl3.2-20 6.5 2900 1.9 0.75
25zxl3.2-32 6.5 2900 1.8 1.5
32zxl3.2-32 6.5 2900 1.9 1.5
32zxl3.2-50 6.5 2900 1.7 3.0
40zxl6.3-20 6.5 2900 1.9 1.1
40zxl6.3-30 6.5 2900 1.8 2.2
40zxl6.3-30 6.5 2900 1.8 3.0
40zxl10-32 6.5 2900 1.5 4.0
40zxl10-40 6.5 2900 1.7 5.5
40zxl12.5-50 6.5 2900 2.4 1.5
50zxl15-12 6.5 2900 1.9 2.2
50zxl18-20 6.5 2900 1.5 3.0
50zxl12.5-32 6.5 2900 1.5 4.0
50zxl20-30 6.5 2900 1.7 4.0
50zxl15-40 6.5 2900 1.4 5.5
50zxl12.5-50 6.5 2900 1.3 7.5
50zxl-20-75 6.5 2900 1.3 11.0
65zxl30-15 6 2900 2 3.0
65zxl20-30 6 2900 2 4.0
65zxl25-32 6 2900 1.9 5.5
65zxl25-50 6 2900 1.8 7.5
65zxl25-75 6 2900 1.8 11.0
80zxl35-13 6 2900 1.9 3.0
80zxl43-17 6 2900 1.8 4.0
80zxl40-22 6 2900 1.9 5.5
80zxl50-32 6 2900 1.5 7.5
80zxl60-55 6 2900 1.5 18.5
80zxl60-70 6 2900 1.2 22.0
100zxl100-20 5.5 2900 1.8 11.0
100zxl100-30 5.5 2900 1.8 15.0
100zxl100-40 6 2900 1.8 18.5
100zxl100-65 6 2900 1.8 30.0
100zxl70-80 6 2900 1.8 30.0
150zxl170-45 6 2900 1.9 37.0
150zxl170-55 5 2900 1.8 45.0
150zxl150-80 5 2900 1.8 55.0
200zxl400-32 5 1450 2 55.0
200zxl280-96 5 1450 1.8 90.0
200zxl350-65 5 1450 1.8 110.0
250zxl550-32 5 1450 2 75.0
250zxl400-50 5 1450 2 90.0
250zxl450-55 5 1450 2 110.0
300zxl600-32 5 1450 2 90.0
300zxl500-50 5 1450 2 110.0
300zxl550-55 5 1450 2 132.0

五、安装注意事项:
1、安装时管路重量不应加在水泵上,应有各自的支承体,以免使泵变形影响运行性能和寿命。
2、泵与电机是直联结构,安装时无需找正,相对于zx自吸泵安装上简化了不少。
3、安装时必须拧紧地脚螺栓,以免起动时振动对泵性能的影响。
4、安装自吸泵前后都应仔细检查泵流道内有无影响水泵运行的硬质物(如石块、螺丝等),以免水泵运行时损坏叶轮和泵体。
5、为了维修方便和使用安全,在泵的进出口管路上各安装一只调节阀及在泵出口的附近安装一只压力表,以保证在额定扬程和流量范围内运行,确保泵正常运行,延长泵和电机的使用寿命。
6、吸入管路的安装应注意:
a、吸人口的安装高度尽量不超过5米,在条件许可时,尽量缩短吸入管的长度和弯头数量,这样有利于缩短自吸时间。
b、吸人管路中的阀门、法兰等应严防漏气或渗漏液体,即吸人管路不允许有漏气现象存在。
c、该系列泵为清水自吸泵,防止泵体内吸人固体等杂物,因此在泵前端加装过滤器和格栅等阻止大颗粒和纤维的通过。
7、自吸泵的安装方式分为硬性联接和柔性联接两种。
订货须知:
1、①zxl直联式清水自吸泵流量(m3/h)②zxl直联式清水自吸泵功率(kw)③是否带附件以便我们的为您正确选型④zxl直联式清水自吸泵扬程(m)
2、若已经由设计单位选定本公司的产品型号,请按型号直接向我司销售部订购。
3、当使用的场合非常重要复杂时,请您尽量提供设计图纸和详细参数,由我司的水泵专家为您审核把关。
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
