手提式旋片式真空泵2xz-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-02
  • 产品型号:  2xz-0.5
  • 简单描述
  • 2xz型手提式旋片式真空泵是用来对密封容器抽除气体的基本设备之一。它可单独作用,也可作为增压泵、扩散泵、分子泵等的前级泵,维持泵,钛泵的预抽泵用。
详细介绍

一、2xz-0.5手提式旋片式真空泵概述:
  2xz型旋片式真空泵为双级直联结构,它的工作性能由高压级与低压级二部份组成,它的吸入口与真空设备连接,在运转时将容器内的气体大量吸入与排出,当设备获得真空时,高压级排气阀封闭,高压级入口的气体将转送到第二级,并经第二级吸入与排出真空设备可获得了一定的真空,2xz型旋片式真空泵的技术参数为6×10-2 pa,泵与电机连轴,高转速,外型小,结构紧凑,流动性工作方便,可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。因为它具有体积小、质量轻、操声低等优点,所以更适宜于实验室里使用。
二、2xz-0.5手提式旋片式真空泵的特点:
2xz型旋片式真空泵具有体积小,重量轻、噪声低、起动方便等优点。此外,还有防止返油的措施(2xz-8)和无防止油封漏油污染场地的措施。
1、2xz型旋片式真空泵是获得真空的基本设备,它可单独作用,亦可作为各类高真空系统的前级泵和预抽泵。
2、2xz型旋片式真空泵进气口连续敞通大气运转,不得超过三分钟。
3、泵不适用于抽除对金属有腐蚀性的,对泵油起化学反应的、含有颗粒尘埃的气体,以体含氧过高的,有爆炸性的气体。
4、泵有得作压缩泵或输送泵用。
5、2xz型旋片式真空泵的工作环境:温度5℃-40℃范围内,相对温度不大于90%,进气口压强小于1333pa的条件下允许长期连续运转。
6、装接电源时,按电机标牌的规定接线,应注意电机旋转方向与支座上的箭头方向*。
7、连续被抽容器的管道,其直径应不小于泵的进气口直径,且管道应短和弯头少,同时注意管道的泄漏。
8、每次起动前着重查看油位,以停泵时注油至油标玻璃直径的4/5高度为宜。
9、具泵油采用清洁的sy1634-70 1号真空泵油。
10、2xz型旋片式真空泵可在通大气或任何真空度下一次起动。xz-1单级型泵如果起动困难,可拨掉进气管塞帽起动,随后投入运转。

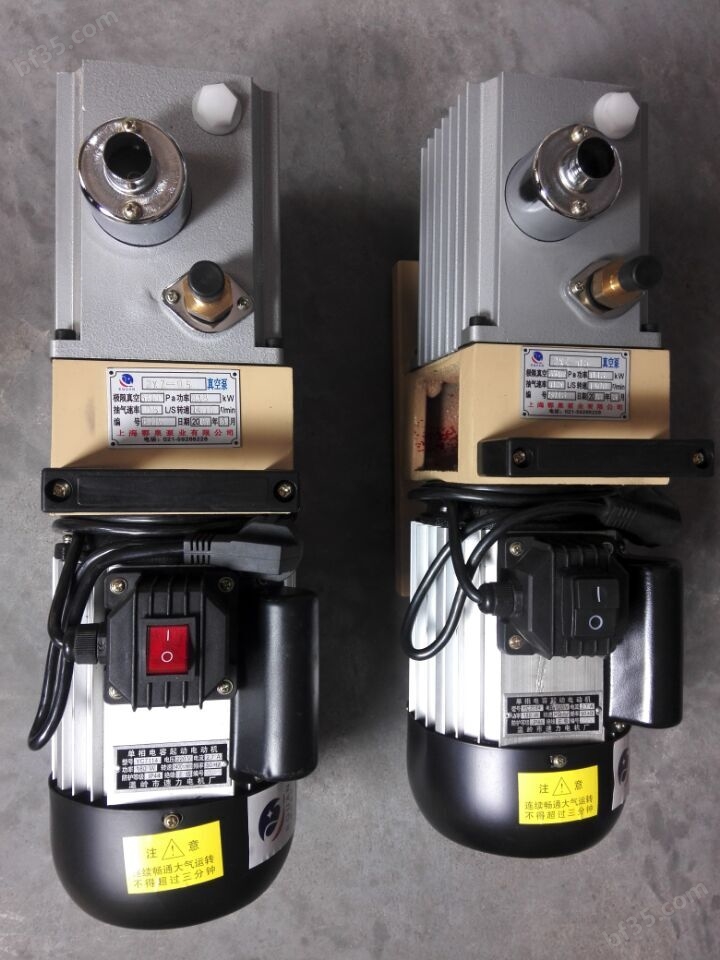

2xz-0.5手提式旋片式真空泵实物图:


 三、2xz-0.5手提式旋片式真空泵型号意义:
2xz-0.5
2-表示双级泵
x-表示旋片式真空泵
z-表示泵与电机联轴
0.5-表示每秒的抽气速率
四、2xz-0.5手提式旋片式真空泵性能参数表:

型号抽气极限真空(pa)转速工作电机进气口用油量泵油外形尺寸总重量(kg)
速度(rpm)电压功率直径(mm)(l)温升
(l/s)气镇关气镇开 (v)(kw)  (℃)
2xz-0.250.256.0×10-1 14002200.12φ150.5>40403×130×24016/15
2xz-0.50.56.0×10-21.331400380/2200.18φ200.6>40447×168×26017/16
2xz-116.0×10-21.331400380/2200.25φ200.7>40469×168×26018/17
2xz-226.0×10-21.331400380/2200.37φ201>50514×168×28222/20
2xz-446.0×10-21.331400380/2200.55φ201.2>50565×168×28224/22
2xz-666.0×10-21.3314003800.75kf-402>60565×200×34250/40
2xz-886.0×10-21.3314003801.1kf-403>60650×240×43070/60
2xz-15156.0×10-21.3314003801.5kf-404>70700×240×43086/75
2xz-25256.0×10-21.3314003802.2kf-505>70770×240×43098/85
2xz-30306.0×10-21.3314003802.2kf-505.5>70770×240×43098/85

五、、2xz型旋片式真空泵操作须知:
1.查看油位,以停泵时注油至油标中心为宜。过低对排气阀不能起油封作用,影响真空度。过高,可能会引起通大气起动时喷油。运转时,油位有所升高,属正常现象。油采
用规定牌号的清洁真空泵油,从加油孔加入。加油毕后,应旋一上螺塞。油宜经过滤,以免杂物进入,堵塞油孔。
2.旋片真空泵可在通大气或任何真空度下一次起动。泵口如装接电磁阀,应与2xz真空泵同时动作。
3.环境温度过高时,油的温度升高,粘度下降,饱和蒸汽压会增大,会引起极限真空有所下降,特别是用热偶计测得的全压强。如加强通风散热,或改善泵油性能,极限真空可得到改善。
4.检查泵的极限真空以压缩式水银真空计为准,如计经充分预抽校验,泵温达到稳定,泵口与计直接接通,运转30分钟内,将达到极限真空。总压强计测得之值与泵油和真空计、规管误差有关,有时误差甚至可很大,只能作参考。
5.如相对湿度较高,或被抽气体含较多可凝性蒸汽,接通被抽容器后,宜打开气镇阀,运转20~40分钟后关闭气镇阀。停泵前,可开气镇阀空载运动30分钟,以延长泵油寿命。
6.用油选择:泵油的粘度影响起动功率和泵的极限真空,粘度高时对真空度有利,起动功率则大一些。油在泵温下的饱和蒸汽压则会影响泵的极限总压强,越低越好。高速真空泵油和3#扩散泵油的粘度较1号真空泵油大,饱和蒸汽压较1号真空泵油低,但3#扩散泵油价格较高。具体选什么油,可根据上述介绍结合具体使用要求来选择。
(1)一般情况下,凡希望总压强在6x10-2帕以上的应用上海产的高速真空泵油。4升/秒以下小泵也可用1号真空油泵代,8升/秒以上直联泵可用3#扩散泵油代。
(2)如果对真空度要求不高,且油的污染更换频繁,真空泵油供应困难,可采用50号机械油代替。
(3)如果环境温度低,起动困难,极限真空要求不高,可采用粘度较上略低的真宅泵油或机械油。
六、2xz型旋片式真空泵维护和保养:
一、注意事项:
1.保证泵的清洁,防止杂物进入泵内。
2.保持油位。
3.存放下当水份或其它挥发性物质进入泵内而影响极限真空时,可开气镇阀净化之,观察极限真空回升情况,数小时无效,应更换泵油,必要时可再次更换。换油方法:泵运转约半小时,使油变稀,停泵从放油孔放油,再敞开进气口运转10~20秒钟,此间可从吸气口缓缓加入少量清洁泵油,以更换泵腔内存油。如出来的油很脏,后者可重复进行。
4.不可混入柴油、汽油等其它饱和蒸汽压较大的油类,以免降低极限真空。拆洗泵内零件时,一般用纱布擦拭即可以。妻金属碎屑、砂泥或其它有害物质必须清洗时,可用汽油等擦洗,干燥后方可装配,切忌用汽油浸泡。
5.倘若因泵需拆开清洗或检修,必须注意拆装步骤,以免损坏机件。
二、2xz型旋片式真空泵拆装步骤简述如下:
(一)、拆卸实验室用真空泵:
1.放油
2.松开进气咀法兰螺钉,拔出进气咀,松开气镇法兰螺钉,拔出气镇阀。
3.拆下油箱。
   4.拆除止回阀开口销,拆下止回阀叶轮。
5.拆除支座与泵的连接螺钉,拆下泵部装件,电机拆否视方便而定。
6.松开泵盖螺钉,拆下泵盖,拉出二转子及旋片。拆下低级转子时,麻先拆下开口销。
(二)、装配旋片真空泵:
1.用纱布擦净零件,防止回丝堵塞油孔,用清洗液和刷子清洗。
2.把旋片装入转子槽内后,把高级转子装入定子即泉身内,装l高级泵盖、销、螺钉、键、联轴节,用手旋转,应无泄阻和明显轻重,装时应使定子顶面朝下,以借助重力使转子贴近定子圆弧面,此间隙在0.0lmm。
3.低级转子装配方法同上。
4.装上止回阀叶轮等止回零件,应使止回阀头平面对准进油咀油孔,按工作时的转向旋转转子并用手轻轻反向挡住叶轮,油孔应时开时闭,调整阀头平面zui大开启高度为o.8~1.2毫米,具体可移动止回阀座、橡胶止回阀头在阀杆孔中的位置来实现。简便查法:面对叶轮,使φ3mm传动销处于右手水平位置,顺时针方向拨动叶轮,此时止回阀头平面的开启高度近于zui大,应为0.8~1.2mm。转子停止在任何位置,手从叶轮上松开后,止回阀头应自动落下关闭油孔。
5.装上泵部的排气阀、挡油板等零件。
6.把泵部、键、联轴节、电机装在支座上。
7.装油箱。
8.插入进气咀,气镇阀,装上法兰固紧。
注意:
装配时磨擦面涂上清洁真空泵油。
记住零件原装配位置,可减少跑合时间。
紧固件应无松动。
五、2xz型旋片式真空泵订货须知:
一、①产品名称与旋片式真空泵型号②旋片式真空泵口径③旋片式真空泵真空度(pa)④旋片式真空泵流量⑤旋片式真空泵电机功率(kw)⑥旋片式真空泵转速(r/min)⑦旋片式真空泵电压〔v〕⑧旋片式真空泵材质(m)⑨旋片式真空泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的旋片式真空泵产品型号,请按旋片式真空泵型号直接向鄂泉泵业公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们鄂泉泵业的技术专家为您审核把关。
