立式管道离心油泵yg型管道油泵-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-02
  • 产品型号:  yg型管道油泵
  • 简单描述
  • yg型立式管道离心油泵立式结构,进出口口径相同,且位于同一中心线上,可像阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,效率高、节能环保、卫生、防爆,户外型电机可置于户外使用,输送汽油、煤油、柴油等油类,也可输送其它无腐蚀性的液体。
详细介绍

yg型立式管道离心油泵简介:
yg型立式管道离心油泵系isg型系列单级单吸管道离心泵扩展,是本单位科技人员联合国内水泵专家选用国内优秀水力模型,采用is型离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计而成,同时根据使用温度、介质等不同在isg型离心泵基础上派生出适用输送油性介质的产品。该系列产品具有高效节能、噪音低、性能可靠等优点。符合国家机械部jb/t5305 8-93的标准要求。产品按is02858标准设计制造.该系列产品全部采用国家标准防爆电机,其防爆等级为diibt4、防护等级ip54,叶轮采用优质黄铜铸而成,9 3年通过国家机械工业部管道泵产品统检合格。

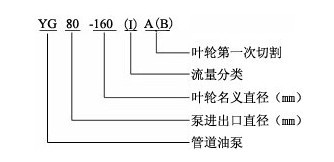

yg型管道离心油泵型号意义:

yg型立式管道离心油泵产品特点:
  1、yg型管道式油泵系为立式结构,进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用。
  2、叶轮直接安在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,振动噪音很低。
  3、轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐磨密封,能有效地增长机械密封的使用寿命。
  4、安装检修方便,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。
  5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
  6、可根据管路布置的要求采用泵的竖式和横式安装。

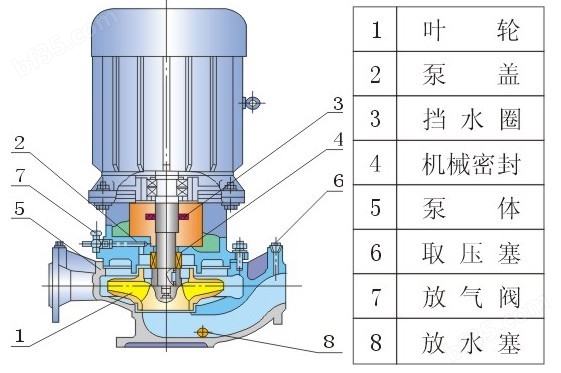

yg型管道式油泵结构图:

yg型立式管道离心油泵工作条件:
  1.吸入压力<1.0 m p a,或泵系统zui高工作压力<1.6 mp a,即泵吸入口压力 泵扬程<1.6 mp a、泵静压试验压力为2.5 m p a,订货时请注明系统工作压力。泵系统工作压力大于1.6 mpa bu应在订货时另行提出。以便在制造时泵的过流部分和联接部分采用铸钢材料。
  2.环境温度<40 ℃,相对湿度<9 5%。
  3.所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度>0.2 mm 。
  注:如使用介质为带有细小颗粒,请在订货日寸说明,以便厂家采用耐磨式机械密封。

yg型管道离心油泵产品用途:
  1.yg型立式管道式油泵,供输送汽油、煤油、柴油等石油产品,被输送介质温度为-20℃- 120℃。
  2.该泵主要使用在管路增压,远距离输送汽油、煤油、柴油、航空油等油类,也可输送其它无腐蚀性的液体。 适用于油库、油站、化工、矿山、石化、企事业单位等。

yg型立式管道离心油泵性能参数:

型号

流量q

扬程
(m)

效率
(%)

转速
(r/min)

电机功率
(kw)

必需汽蚀余量(npsh)
r

重量
(kg)

(m3/h)

(l/s)

15-80

1.5

0.42

8

34

2800

0.18

2.3

17

20-110

2.5

0.69

15

34

2800

0.37

2.3

25

20-160

2.5

0.69

32

25

2900

0.75

2.3

29

25-110

4

1.11

15

42

2900

0.55

2.3

26

25-1254

4

1.11

20

36

2900

0.75

2.3

28

25-125a

3.6

1.0

16

35

2900

0.55

2.3

27

25-160

4

1.11

32

32

2900

1.5

2.3

39

25-160a

3.7

1.03

28

31

2900

1.1

2.3

34

32-100

4.5

12.5

12.5

44

2900

0.55

2.0

27

32-100(i)

6.3

1.75

12.5

54

2900

0.75

2.0

32

32-125

5

1.39

20

44

2900

0.75

2.3

28

32-125a

4.5

1.25

16

43

2900

0.55

2.3

28

32-160

6.5

5

32

44

2900

1.5

2.3

39

32-160a

4

1.1

25

34

2900

1.1

2.0

38

32-160(i)

6.3

1.75

32

40

2900

2.2

2.0

47

32-200

4.5

12.5

50

32

2900

3

2.0

55

32-200(i)

6.3

1.75

50

33

2900

4

2.0

43

32-200a

4

1.11

44

40

2900

2.2

2.0

74

40-100

6.3

1.75

12.5

54

2900

0.55

2.3

32

40-100a

5.6

1.56

10

52

2900

0.37

2.3

32

40-125

6.3

1.75

20

46

2900

1.1

2.3

34

40-125a

5.6

1.56

16

45

2900

0.75

2.3

33

40-160

6.3

1.75

32

40

2900

2.2

2.3

47

40-160a

5.9

1.64

28

39

2900

1.5

2.3

43

40-160b

5.5

1.53

24

38

2900

1.1

2.3

38

40-200

6.3

1.75

50

33

2900

4

2.3

74

40-200a

5.9

1.64

44

31

2900

3

2.3

62

40-200b

5.3

1.47

36

29

2900

2.2

2.3

52

40-250

6.3

1.75

80

28

2900

7.5

2.3

105

40-250a

5.9

1.64

70

28

2900

5.5

2.3

98

40-250b

5.5

1.53

60

27

2900

4

2.3

77

40-100(i)

12.5

3.47

12.5

62

2900

1.1

2.3

34

40-100(i)a

11

3.05

10

60

2900

0.75

2.3

32

40-125(i)

12.5

347

20

58

2900

1.5

2.3

38

40-125(i)a

11

3.05

16

57

2900

1.1

2.3

33

型号

流量q

扬程
(m)

效率
(%)

转速
(r/min)

电机功率
(kw)

必需汽蚀余量(npsh)
r

重量
(kg)

(m3/h)

(l/s)

40-160(i)

12.5

3.47

32

52

2900

3

2.3

56

40-160(i)a

11.7

3.25

28

51

2900

2.2

2.3

47

40-160(i)b

10.4

2.89

22

50

2900

1.5

2.3

43

40-200(i)

12.5

3.47

50

46

2900

5.5

2.3

85

40-200(i)a

11.7

3.25

44

45

2900

4

2.3

75

40-200(i)b

10.6

2.94

36

44

2900

3

2.3

63

40-250(i)

12.5

3.47

80

38

2900

11

2.3

145

40-250(i)a

11.6

3.22

70

38

2900

7.5

2.3

95

40-250(i)b

10.8

3.0

60

37

2900

5.5

2.3

94

40-250(i)c

10.0

2.78

52

36

2900

5.5

2.3

88

50-100

12.5

3.47

12.5

62

2900

1.1

2.3

36

50-100a

11

3.05

10

60

2900

0.75

2.3

35

50-125

12.5

3.47

20

58

2900

1.5

2.3

43

50-125a

11

3.05

16

57

2900

1.1

2.3

38

50-160

12.5

3.47

32

52

2900

3

2.3

5, 9

50-160a

11.7

3.25

28

51

2900

2.2

2.3

51

50-160b

10.4

2.89

22

50

2900

1.5

2.3

47

50-200

12.5

3.47

50

46

2900

5.5

2.3

101

50-200a

11.7

3.25

44

45

2900

4

2.3

80

50-200b

10.6

2.94

36

44

2900

3

2.3

68

50-250

12.5

3.47

80

38

2900

11

2.3

160

50-250a

11.6

3.22

70

38

2900

7.5

2.3

115

50-250b

10.8

3.0

60

37

2900

5.5

2.3

114

50-250c

10.0

2.78

52

36

2900

5.5

2.3

108

50-100(i)

25

6.94

12.5

69

2900

1.5

2.5

41

50-100(i)a

22.3

6.19

10

67

2900

1.1

2.5

36

50-125(i)

25

6.94

20

68

2900

3

2.5

56

50-125(i)a

22.3

6.19

16

66

2900

2.2

2.5

48

50-160(i)

25

6.94

32

63

2900

4

2.5

72

50-160(i)a

23.4

6.5

28

62

2900

3

2.5

71

50-160(i)b

21.6

6.0

24

58

2900

2.2

2.5

59

50-200(i)

25

6.94

50

58

2900

7.5

2.5

108

50-200(i)a

23.5

6.53

44

57

2900

5.5

2.5

107

50-200(i)b

21.8

6.06

38

55

2900

4

2.5

100

50-250(i)

25

6.94

80

50

2900

15

2.5

175

型号

流量q

扬程
(m)

效率
(%)

转速
(r/min)

电机功率
(kw)

必需汽蚀余量(npsh)
r

重量
(kg)

(m3/h)

(l/s)

50-250(i)a

23.4

6.5

70

50

2900

11

2.5

165

50-250(i)b

21.6

6.0

60

49

2900

7.5

2.5

165

50-315(i)

25

6.94

125

40

2900

30

2.5

310

50-315(i)a

23.7

6.58

113

40

2900

22

2.5

245

50-315(i)b

22.5

6.25

101

39

2900

18.5

2.5

215

50-315(i)c

20.6

5.72

85

38

2900

15

2.5

195

65-100

25

6.94

12.5

69

2900

1.5

2.5

46

65-100a

22.3

6.19

10

67

2900

1.1

2.5

41

65-125

25

6.94

20

68

2900

3

2.5

58

65-125a

22.3

6.19

16

66

2900

2.2

2.5

49

65-160

25

6.94

32

63

2900

4

2.5

75

65-160a

23.4

6.5

28

62

2900

3

2.5

75

65-160b

21.6

6.0

24

58

2900

2.2

2.5

63

65-200

25

6.94

50

58

2900

7.5

2.5

107

65-200a

23.5

6.53

44

57

2900

5.5

2.5

107

65-200b

21.8

6.06

38

55

2900

4

2.5

100

65-250

25

6.94

80

50

2900

15

2.5

180

65-250a

23.4

6.5

70

50

2900

11

2.5

170

65-250b

21.6

6.0

60

49

2900

7.5

2.5

170

65-315

25

6.94

125

40

2900

30

2.5

320

65-315a

23.7

6.58

113

40

2900

22

2.5

255

65-315b

22.5

6.25

101

39

2900

18.5

2.5

225

65-315c

20.6

5.72

85

38

2900

15

2.5

205

65-100(i)

50

13.9

12.5

73

2900

3

3.0

63

65-100(i)a

44.7

12.4

10

72

2900

2.2

3.0

53

65-125(i)

50

13.9

20

72.5

2900

5.5

3.0

99

65-125(i)a

45

12.5

16

71

2900

4

3.0

78

65-160(i)

50

13.9

32

71

2900

7.5

3.0

103

65-160(i)a

46.7

13.0

28

70

2900

5.5

3.0

103

65-160(i)b

43.3

12.0

24

69

2900

4

3.0

97

65-200(i)

50

13.9

50

67

2900

15

3.0

176

65-200(i)a

47

13.1

44

66

2900

11

3.0

166

65-200(i)b

43.5

12.1

38

65

2900

7.5

3.0

114

65-250(i)

50

13.9

80

59

2900

22

3.0

235

65-250(i)a

46.7

13.0

70

59

2900

18.5

3.0

205

型号

流量q

扬程
(m)

效率
(%)

转速
(r/min)

电机功率
(kw)

必需汽蚀余量(npsh)
r

重量
(kg)

(m3/h)

(l/s)

80-250(i)

100

27.8

80

69

2900

37

4.0

330

80-250(i)a

93.5

26.0

70

68

2900

30

4.0

315

80-250(i)b

87

24.2

60

66

2900

22

4.0

315

80-315(i)

100

27.8

125

66

2900

75

4.0

675

80-315(i)a

95

26.4

113

66

2900

55

4.0

535

80-315(i)b

90

25

101

65

2900

45

4.0

420

80-315(i)c

82

22.8

85

63

2900

37

4.0

36

100-100

100

27.8

12.5

76

2900

5.5

4.5

113

100-100a

89

47

10

74

2900

4

4.5

91

100-125

100

27.8

20

76

2900

11

4.5

169

100-125a

89

24.7

16

74

2900

7.5

4.5

118

100-160

100

27.8

32

76

2900

15

4.5

191

100-160a

93.5

26.0

28

74

2900

11

4.5

181

100-160b

86.6

24.1

24

72

2900

7.5

4.5

181

100-200

100

27.8

50

74

2900

22

4.0

245

100-200a

93.5

26.0

44

73

2900

18.5

4.0

215

100-200b

87

24.2

38

71

2900

15

4.0

193

100-250

100

27.8

80

69

2900

37

4.0

345

100-250a

93.5

26.0

70

68

2900

30

4.0

330

100-250b

87

24.2

60

66

2900

22

4.0

330

100-315

100

27.8

125

66

2900

75

4.0

689

100-315a

95

26.4

113

66

2900

55

4.0

549

100-315b

90

25

101

65

2900

45

4.0

439

100-315c

82

22.8

85

63

2900

37

4.0

385

100-100(i)

160

44.4

12.5

73

2900

11

4.5

115

100-125(i)

160

44.4

20

74

2900

15

4.5

168

100-125(i)a

140

39

17

72

2900

11

4.5

168

100-160(i)

160

44.4

32

79

2900

22

5.6

210

100-160(i)a

140

39

28

76

2900

18.5

5.0

210

100-200(i)

160

44.4

50

79

2900

37

5.2

402

100-200(i)a

140

39

45

74

2900

30

4.5

395

100-200(i)b

100

27.8

40

72

2900

22

4.5

360

100-250(i)

160

44. 4

80

77

2900

55

4.8

560

100-250(i)a

140

39

72

72

2900

45

4.5

420

100-250(i)b

100

27.8

65

70

2900

37

4.5

400

型号

流量q

扬程
(m)

效率
(%)

转速
(r/min)

电机功率
(kw)

必需汽蚀余量(npsh)
r

重量
(kg)

(m3/h)

(l/s)

100-350

100

27.8

153.6

57

2900

90

4.0

950

100-350a

87

24.2

142

75

2900

75

4.0

830

100-350b

82

22.8

135

75

2900

55

4.0

600

125-100

160

44.4

12.5

82

2900

11

4.0

180

125-100a

143

39.7

10

77

2900

7.5

4.0

125

125-125

160

44.4

20

80

2900

15

4.0

220

125-125a

143

39.7

16

77

2900

11

4.0

210

125-160

160

4.4

32

78

2900

22

4.0

265

125-160a

150

41.7

28

76

2900

18.5

4.0

230

125-160b

138

38.3

24

73

2900

15

4.0

215

125-200

160

44.4

50

77

2900

37

5.5

395

125-200a

150

41.7

44

76

2900

30

5.5

380

125-200b

138

38.3

37.5

75

2900

22

5.5

320

125-250

160

44.4

80

75

2900

55

5.5

580

125-250a

150

41.7

70

74

2900

45

5.5

490

125-250b

138

38.3

60

73

2900

37

5.5

430

125-315

160

44.7

125

70

2900

90

5.5

790

125-315a

150

41.7

110

70

2900

75

5.5

710

125-315b

143

39.7

100

69

2900

75

5.5

705

125-315c

134

37.2

88

67

2900

55

5.5

585

150-125

160

44.4

24

76

2900

11

4.0

210

150-125a

150

41.7

16

77

2900

7.5

4.0

130

150-160

160

44.4

32

75

2900

22

4.0

270

150-160a

150

41.7

28

76

2900

18.5

4.0

230

150-160b

140

39

24

73

2900

15

4.0

220

150-200

200

55.6

12.5

78

1450

15

3.0

265

150-200a

176

49.7

10

76

1450

11

3.0

244

150-200b

140

39

38

75

1450

22

4.0

275

150-250

200

55.6

20

79

1450

18.5

3.0

300

150-250a

184.4

51.2

17

78

1450

15

3.0

262

150-250b

167

46.4

14

76

1450

11

3.0

241

150-315

20

55.6

32

78

1450

30

2.5

410

150-315a

187

51.9

28

77

1450

22

3.5

335

150-315b

173

48.1

24

76

1450

18.5

3.5

315

150-350

160

44.4

150

80

2900

110

5.5

970

型号

流量q

扬程(m)

效率(%)

转速(r/min)

电机功率(kw)

必需汽蚀余量(npsh)r

重量(kg)

(m3/h)

(l/s)

65-250(i)b

43.3

12.0

60

58

2900

15

3.0

180

65-315(i)

50

13.9

125

54

2900

37

3.0

350

65-315(i)a

46.5

12.9

110

54

2900

30

3.0

335

65-315(i)b

44.5

12.4

100

53

2900

30

3.0

335

65-315(i)c

41

11.4

85

51

2900

22

3.0

270

80-100

50

13.9

12.5

73

2900

3

3.0

63

80-100a

44.7

12.5

10

72

2900

2.2

3.0

54

80-125

50

13.9

20

72.5

2900

5.5

3.0

99

80-125a

45

12.5

16

71

2900

4

3.0

79

80-160

50

13.9

32

71

2900

7.5

3.0

105

80-160a

46.7

13.0

28

70

2900

5.5

3.0

105

80-160b

43.3

12.0

24

69

2900

4

3.0

98

80-200

50

13.9

50

67

2900

15

3.0

175

80-200a

47

13.1

44

66

2900

11

3.0

165

80-200b

43.5

12.1

38

65

2900

7.5

3.0

115

80-250

50

13.9

80

59

2900

22

3.0

240

80-250a

46.7

13.0

70

59

2900

18.5

3.0

210

80-250b

43.3

12.0

60

58

2900

15

3.0

185

80-315

50

13.9

125

54

2900

37

3.0

355

80-315a

46.5

12.9

110

54

2900

30

3.0

340

80-315b

44.5

12.4

100

53

2900

30

3.0

340

80-315c

41

11.4

85

51

2900

22

3.0

275

80-350

50

13.9

150

66

2900

55

3.0

570

80-350a

44.5

12.4

142

65

2900

45

3.0

470

80-350b

41

11.4

135

63

2900

37

3.0

440

80-100(i)

100

27.8

12.5

76

2900

5.5

4.5

108

80-100(i)a

89

24.7

10

74

2900

4

4.5

87

80-125(i)

100

27.8

20

76

2900

11

4.5

163

80-125(i)a

89

24.7

16

74

2900

7.5

4.5

113

80-160(i)

100

27.8

32

76

2900

15

4.5

184

80-160(i)a

93.5

26.0

28

74

2900

11

4.5

174

80-160(i)b

86.6

24.1

24

72

2900

7.5

4.5

174

80-200(i)

100

27.8

50

74

2900

22

4.5

251

80-200(i)a

93.5

26.0

44

73

2900

18.5

4.5

220

80-200(i)b

87

24.2

38

71

2900

15

4.5

198

型号

流量q

扬程(m)

效率(%)

转速(r/min)

电机功率(kw)

必需汽蚀余量(npsh)r

重量(kg)

(m3/h)

(l/s)

80-250(i)

100

27.8

80

69

2900

37

4.0

330

80-250(i)a

93.5

26.0

70

68

2900

30

4.0

315

80-250(i)b

87

24.2

60

66

2900

22

4.0

315

80-315(i)

100

27.8

125

66

2900

75

4.0

675

80-315(i)a

95

26.4

113

66

2900

55

4.0

535

80-315(i)b

90

25

101

65

2900

45

4.0

420

80-315(i)c

82

22.8

85

63

2900

37

4.0

36

100-100

100

27.8

12.5

76

2900

5.5

4.5

113

100-100a

89

47

10

74

2900

4

4.5

91

100-125

100

27.8

20

76

2900

11

4.5

169

100-125a

89

24.7

16

74

2900

7.5

4.5

118

100-160

100

27.8

32

76

2900

15

4.5

191

100-160a

93.5

26.0

28

74

2900

11

4.5

181

100-160b

86.6

24.1

24

72

2900

7.5

4.5

181

100-200

100

27.8

50

74

2900

22

4.0

245

100-200a

93.5

26.0

44

73

2900

18.5

4.0

215

100-200b

87

24.2

38

71

2900

15

4.0

193

100-250

100

27.8

80

69

2900

37

4.0

345

100-250a

93.5

26.0

70

68

2900

30

4.0

330

100-250b

87

24.2

60

66

2900

22

4.0

330

100-315

100

27.8

125

66

2900

75

4.0

689

100-315a

95

26.4

113

66

2900

55

4.0

549

100-315b

90

25

101

65

2900

45

4.0

439

100-315c

82

22.8

85

63

2900

37

4.0

385

100-100(i)

160

44.4

12.5

73

2900

11

4.5

115

100-125(i)

160

44.4

20

74

2900

15

4.5

168

100-125(i)a

140

39

17

72

2900

11

4.5

168

100-160(i)

160

44.4

32

79

2900

22

5.6

210

100-160(i)a

140

39

28

76

2900

18.5

5.0

210

100-200(i)

160

44.4

50

79

2900

37

5.2

402

100-200(i)a

140

39

45

74

2900

30

4.5

395

100-200(i)b

100

27.8

40

72

2900

22

4.5

360

100-250(i)

160

44. 4

80

77

2900

55

4.8

560

100-250(i)a

140

39

72

72

2900

45

4.5

420

100-250(i)b

100

27.8

65

70

2900

37

4.5

400

型号

流量q

扬程(m)

效率(%)

转速(r/min)

电机功率(kw)

必需汽蚀余量(npsh)r

重量(kg)

(m3/h)

(l/s)

100-350

100

27.8

153.6

57

2900

90

4.0

950

100-350a

87

24.2

142

75

2900

75

4.0

830

100-350b

82

22.8

135

75

2900

55

4.0

600

125-100

160

44.4

12.5

82

2900

11

4.0

180

125-100a

143

39.7

10

77

2900

7.5

4.0

125

125-125

160

44.4

20

80

2900

15

4.0

220

125-125a

143

39.7

16

77

2900

11

4.0

210

125-160

160

4.4

32

78

2900

22

4.0

265

125-160a

150

41.7

28

76

2900

18.5

4.0

230

125-160b

138

38.3

24

73

2900

15

4.0

215

125-200

160

44.4

50

77

2900

37

5.5

395

125-200a

, 150

41.7

44

76

2900

30

5.5

380

125-200b

138

38.3

37.5

75

2900

22

5.5

320

125-250

160

44.4

80

75

2900

55

5.5

580

125-250a

150

41.7

70

74

2900

45

5.5

490

125-250b

138

38.3

60

73

2900

37

5.5

430

125-315

160

44.7

125

70

2900

90

5.5

790

125-315a

150

41.7

110

70

2900

75

5.5

710

125-315b

143

39.7

100

69

2900

75

5.5

705

125-315c

134

37.2

88

67

2900

55

5.5

585

150-125

160

44.4

24

76

2900

11

4.0

210

150-125a

150

41.7

16

77

2900

7.5

4.0

130

150-160

160

44.4

32

75

2900

22

4.0

270

150-160a

150

41.7

28

76

2900

18.5

4.0

230

150-160b

140

39

24

73

2900

15

4.0

220

150-200

200

55.6

12.5

78

1450

15

3.0

265

150-200a

176

49.7

10

76

1450

11

3.0

244

150-200b

140

39

38

75

1450

22

4.0

275

150-250

200

55.6

20

79

1450

18.5

3.0

300

150-250a

184.4

51.2

17

78

1450

15

3.0

262

150-250b

167

46.4

14

76

1450

11

3.0

241

150-315

20

55.6

32

78

1450

30

2.5

410

150-315a

187

51.9

28

77

1450

22

3.5

335

150-315b

173

48.1

24

76

1450

18.5

3.5

315

150-350

160

44.4

150

80

2900

110

5.5

970

型号

流量q

扬程(m)

效率(%)

转速(r/min)

电机功率(kw)

必需汽蚀余量(npsh)r

重量(kg)

(m3/h)

(l/s)

150-350a

150

41.7

142

70

2900

90

5.5

790

150-350b

140

39

135

76

2900

75

5.5

705

150-400

200

55.6

50

75

1450

45

3.5

490

150-400a

187

51.9

44

74

1450

37

3.5

454

150-400b

174

48.3

38

73

1450

30

3.5

435

150-400c

160

44.4

32

71

1450

22

3.5

365

150-250(i)

200

55.6

80

76

2900

75

4.5

702

150-250(i)a

187

51.9

70

75

2900

55

4.5

561

150-250(i)b

173

48.1

60

74

2900

45

4.5

460

150-315(i)

20

55.6

125

73

2900

110

4.5

980

150-315(i)a

187

51.9

110

72

2900

90

4.5

800

150-315(i)b

173

48.1

95

70

2900

75

4.5

724

200-200

200

55.6

12.5

78

1450

15

3.0

265

200-200a

179

49.7

10

76

1450

11

3.0

244

200-250

200

55.6

20

79

1450

18.5

3.0

305

200-250a

184.4

51.2

17

78

1450

15

3.0

267

200-250b

167

46.4

14

76

1450

11

3.0

246

200-315

200

55.6

32

78

1450

30

3.5

417

200-315a

189

51.9

28

77

1450

22

3.5

342

200-315b

173

48.1

24

76

1450

18.5

3.5

322

200-400

200

55.6

50

75

1450

45

3.5

498

200-400a

187

51.9

44

74

1450

37

3.5

462

200-400b

174

48.6

38

73

1450

30

3.5

443

200-400c

160

44.4

32

71

1450

22

3.5

373

200-200(i)

400

111.1

12.5

80

1450

22

4.0

382

200-200(i)a

358

99.4

10

78

1450

18.5

4.0

346

200-250(i)

400

111.4

20

80

1450

30

4.0

475

200-250(i)a

358

99.6

14

78

1450

22

4.0

405

200-250(i)b

322

89.4

13

75

1450

18.5

4.0

387

200-315(i)

400

111.4

32

80

1450

55

4.0

675

200-315(i)a

374

103.9

28

79

1450

45

4.0

560

300-315(i)b

346

96.1

24

78

1450

37

4.0

535

200-400(i)

400

111.4

50

81

1450

75

4.0

830

200-400(i)a

374

103.9

44

80

1450

75

4.0

830

200-400(i)b

346

96.1

38

78

1450

55

5.0

685

200-400(i)c

320

88.9

32

76

1450

45

5.0

58

型号

流量q

扬程(m)

效率(%)

转速(r/min)

电机功率(kw)

必需汽蚀余量(npsh)r

重量(kg)

(m3/h)

(l/s)

250-250

550

152.8

20

82

1450

45

5.0

620

250-250a

500

139

17

80

1450

37

5.0

550

250-235

500

139

12.5

78

1480

22

4.5

410

250-300

500

139

20

78

1480

37

4.5

550

250-315

550

152.8

32

80

1450

75

5.5

890

250-315a

500

139

28

78

1450

55

5.5

690

250-315b

450

125

24

74

1450

45

5.5

620

250-400

500

139

50

72

1480

90

4.5

1530

300-235

720

200

18

81

1450

55

5.0

1075

300-235a

600

166

15

79

1450

45

5.0

970

300-235b

540

150

12.8

78

1450

37

5.0

925

300-250

720

200

20

83

1450

55

6.0

1085

300-250a

600

166

17

81

1450

45

6.0

980

300-300

720

200

28

82

1480

75

5.0

1230

300-300a

600

166

24

80

1480

75

5.0

1095

300-300b

540

150

21

78

1480

55

5.0

980

300-315

720

200

32

84

1480

90

4.5

1350

300-315a

650

180

28

80

1480

75

4.5

1240

300-315b

580

151

24

78

1480

55

4.5

1100

300-380

720

200

44

84

970

132.0

5.0

1900

300-380a

666

185

38

80

970

110.0

5.0

1700

300-380b

614

170.6

32

78

970

90.0

5.0

1530

300-390

720

200

18

81

980

55

5.0

1300

300-390a

600

167

15

79

980

45

5.0

1220

300-390b

540

150

12.5

77

980

37

5.0

1100

300-400

600

166

50

78

1480

110

5.0

1500

300-480

720

200

28

81

980

75

5.0

1500

300-480a

600

166

24

80

980

75

5.0

1280

300-480b

540

150

21

79

980

55

5.0

1180

350-235

800

222

12.5

83

1480

37

4.5

1050

350-300

800

222

20

82

1480

55

4.5

1230

350-315

800

222

32

84

1480

90

4.5

1650

350-400

800

222

50

83

1480

160

4.5

1950

400-300

1080

300

20

78

1480

90

6.0

1570

400-315

1080

300

32

76

1480

132

6.0

1880

500-300

1200

333

20

80

1480

110

6.0

1800

500-315

1200

333

32

78

1480

160

6.0

2070

yg型立式管道式油泵启动与停车:
  起动前准备:
  1、试验电机转向是否正确,从电机顶部往泵看为顺时针旋转,试验时间要短,以免使机械密封干磨损。
  2、打开排气阀使液体充满整个泵体,待满后关闭排气阀。
  3、检查各部位是否正常。
  4、用于盘动泵以使润滑液进入机械密封端面。
  5、高温型应先进行预热,升温速度50℃/小时,以保证各部受热均匀。
  起动:
  1、全开进口阀门。
  2、关闭吐出管路阀门。
  3、起动电机,观察泵运行是否正常。
  4、调节出口阀开度至所需工况,如用户在泵出口处装有流量表或压力表,应通过调节出口阀门开度使泵在性能参数表所列的额定点上运转;如用户在泵出口处没有装流量表或压力表,应通过调节出口阀门开度,测量泵的电机电流,使电机在额定电流内运行,否则将造成泵超负荷运行(即大电流运行)至使电机烧坏。调整好的出口阀门开启大小与管道工况有关。
  5、检查轴封泄漏情况,正常时机械密封泄漏应<3滴/分。
  6、检查电机,轴承处温度≤70℃。
  停车:
  1、高温型先降温,降温速度<10℃/分,把温度降低到80℃以下,才能停车。
  2、关闭吐出管路阀门。
  3、停止电机。
  4、关闭进口阀门。
  5、如长期停车,应将泵内液体放尽。

yg型管道式油泵的维护:
  1、运行中的维护:
  (1)进口管道必须充满液体,禁止泵在汽蚀状态下长期运行。
  (2)定时检查电机电流值,不得超过电机额定电流。
  (3)泵进行长期运行后,由于机械磨损,使机组噪音及振动增大时,应停车检查,必要时可更换易损零件及轴承,机组大修期一般为一年。
  2、机械密封维护
  (1)机械密封润滑应清洁无固体颗粒。
  (2)严禁机械密封在干磨情况下工作。
  (3)起动前应先盘动泵(电机)几圈,以免突然起动造成石墨环断裂损坏。
  (4)密封泄漏量允许3滴/分。否则应检查。
订购须知:
1、①产品名称与水泵型号②水泵口径③水泵扬程(m)④水泵流量⑤水泵电机功率(kw)⑥水泵转速(r/min)⑦水泵电压〔v〕⑧水泵吸程(m)⑨水泵是否带附件以便我们的为您正确选型。
2、若已经由设计单位选定我公司的水泵产品型号,请按水泵型号直接向鄂泉泵业公司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们鄂泉泵业的技术专家为您审核把关。


留言框

  • 产品:

  • 您的单位:

  • 您的姓名:

  • 联系电话:

  • 常用邮箱:

  • 省份:

  • 详细地址:

  • 补充说明:

  • 验证码:

    请输入计算结果(填写阿拉伯数字),如:三加四=7
contact us
  • 联系qq:1597533116
  • 联系邮箱:equanby@163.com
  • 传真:86-21-59266228
  • 联系地址:上海市青浦区金泽工业园区

扫一扫  微信咨询

©2024 上海鄂泉泵业有限公司 尊龙凯时官方入口的版权所有  备案号:  googlesitemap    总访问量:660482

产品推荐区:yw型液下排污泵不锈钢潜水排污泵isg立式管道离心泵




网站地图
