双极油封机械真空泵2x-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-03
  • 产品型号:  2x
  • 简单描述
  • 2x型双极油封机械真空泵是抽除气体的基本设备之一,它可单独使用,也可与增压泵、扩散泵、分子泵等超高真空泵连接在一起作为前级泵使用,广泛用于电子器件制造、真空干燥、过滤、浸渍、涂膜、焊接、冶炼及实验室装备等。
详细介绍

2x双极油封机械真空泵简介
  2x型泵为双级结构,它的工作性能由高压级与低压级二部分组成,它的吸入口与真空容器或真空设备连接,在运转时容器内的气体将大量吸入与排出。当设备获得真空时,高压级排气阀片将封闭,高压级吸入的气体将转送到第二级,并经第二级吸入与排出,这样真空设备可获得一定的真空。该泵的技术参数6×10-2pa。根据用户使用情况,可配备真空增压泵,将该泵做为前级泵,由于增压泵的抽气力加强,前级泵连续抽除,能使你的设备获得更高的真空。该泵适用于冶金、化工、电光源真空、真空镀膜、食品包装、医药、吸塑、电子、干燥等领域使用。
带有气镇阀的泵如在抽吸气体中含有较多的可凝性气体时,要打开气镇阀
双极油封机械真空泵用途和使用范围:
1、2x型双级旋片式真空泵是抽除气体的基本设备之一,它可单独使用,也可与增压泵、扩散泵、分子泵等超高真空泵连接在一起作为前级泵使用,广泛用于电子器件制造、真空干燥、过滤、浸渍、涂膜、焊接、冶炼及实验室装备等。
2、2x型双级旋片式真空泵在环境温度5℃~40℃范围内,进气口压强小于10托的条件下,允许长期运转,被抽气体相对温度大于90%时,应开气镇阀。
3、2x型双级旋片式真空泵进气口连续敝通大气运转不得超过3分钟.
4、2x型双级旋片式真空泵不适用于抽除对金属有腐蚀的、对泵油起化学反应的、含有颗粒尘埃的气体,以及含氧过高的、爆炸性的、有毒的气体。

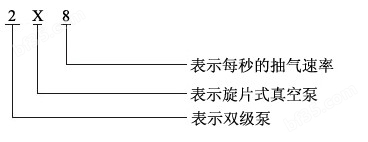

2x双级旋片式真空泵型号意义


2x双级旋片式真空泵技术参数

旋片真空泵参数

2x-2

2x-4a

2x-8a

2x-8



2x-15a

2x-15

2x-30

2x-70

2

4

8

15

30

70

极限真空

关气镇
开气镇

pa(torr)

6×10﹣²(≤5×10-4)110

6×10-1(5×10-3)

(≤1×10)

电动机功率(kw)

0.37

0.55

1.1

1.5

3

5.5

温升(℃)

≤40

进气口径(mm)

18

25

40

40

65

80

转速(r/min)

450

590

   450      420

420

用油量(l)

0.7

1.0

2.0

2.8

3.0

4.2

噪声db(a)

68

≤68

≤70

≤75

≤78(~70)

≤80(~75)

外形尺寸(cm)

56×31×39

56×34×37

79×43×54

79×53×54

78×50×56

91×65×70

适用电磁阀型号

ddc-jq25

ddc-jq40

ddc-jq65

ddc-jq80

重量(kg)

58

55

80

110

232

330

2x旋片式真空泵冷却方式

自然冷却

水冷



自然冷

水冷

冷却水量(l/min)

-

>0.5



-

>0.8

>1

>2

双极油封机械真空泵性能曲线图:

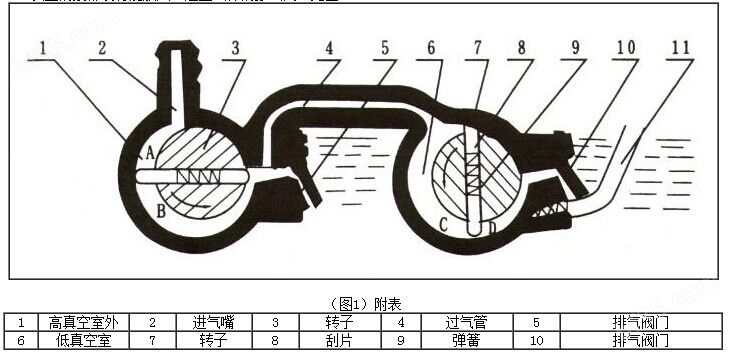

双极油封机械真空泵结构图:



本公司还生产2xz型旋片式真空泵

双级旋片式真空泵操作须知

1、查看油位。油位应在油标中心,油位过低,对排气阀不能密封,影响真空度;油位过高,会引起起动时喷油。运转前,先将三角带脱下,将电机转向校正后,再起动,以免喷油。运转时,油位略有升高,属正常现象。油量不足时,采用l号真空泵油,从加油孔加入。油需经过滤,以免杂物进入,堵塞油孔。
2、2x型双级旋片式真空泵口如装接电磁阀,应与泵同时动作.
3、2x型双级旋片式真空泵开始起动时,应先点动起动按钮一、二次,以使泵腔内的油压至油箱内,然后再正式起动运转。
4、环境温度较高时,油温升高,粘度下降,饱和蒸汽增大,会引起极限真空下降,应加强通风散热。
5、检查泵的极限真空,应采用压缩式水银真空计。真空计应与泵口直接接通,运转30分钟内,将达到极限真空。
    6、2x型双级旋片式真空泵停泵前应先关闭吸气口处阀门,与真空系统隔绝,然后停泵。
