一、isgd型低转速立式离心泵产品概述：
isgd立式管道离心泵，是本单位科技人员联合国内水泵专家选用优秀水力模型，在一般立式泵的基础上进行巧妙组合设计而成。同时根据使用温度、介质等不同在isgd型基础上派出适用热水、高温、腐蚀性化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点。
二、isgd型低转速立式离心泵产品特点：
1、泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
2、叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。
3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地延长机械密封的使用寿命。
4、安装检修方便，无需拆动管道路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用泵的竖式和横式安装。
三、低噪音立式管道泵_低转速立式离心泵工作条件：
1、吸入压力≤1． 0mpa，或泵系统zui高工作压力≤1．6mpa，即泵吸入口压力 泵扬程≤1．6mpa，泵静压试验压力为2．5mpa，订货时请注明系统工作压力。泵系统工作压力大于1．6mpa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。
注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。

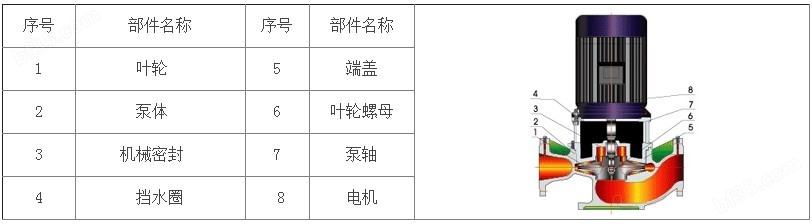

四、立式低转速离心泵结构图：
五、isgd型低转速立式离心泵技术选型：
型号 | 流量 (m3/h) | 扬程 | 电机功率 (kw) | 转速 |
40-125(i) | 6.3 | 5 | 0.55 | 1450 |
40-160(i) | 6.3 | 8 | 0.55 | 1450 |
40-160(i)a | 5.5 | 6 | 0.55 | 1450 |
40-200(i) | 6.3 | 12.5 | 0.75 | 1450 |
40-200(i)a | 5.8 | 11 | 0.55 | 1450 |
40-250(i) | 6.3 | 20 | 1.5 | 1450 |
40-250(i)a | 5.8 | 17 | 1.1 | 1450 |
50-125 | 6.3 | 5 | 0.55 | 1450 |
50-160 | 6.3 | 8 | 0.55 | 1450 |
50-160a | 5.5 | 6 | 0.55 | 1450 |
50-200 | 6.3 | 12.5 | 0.75 | 1450 |
50-200a | 5.8 | 11 | 0.55 | 1450 |
50-250 | 6.3 | 20 | 1.5 | 1450 |
50-250a | 5.8 | 17 | 1.1 | 1450 |
50-125(i) | 12.5 | 5 | 0.55 | 1450 |
50-160(i) | 12.5 | 8 | 0.75 | 1450 |
50-160(i)a | 11 | 6 | 0.55 | 1450 |
50-200(i) | 12.5 | 12.5 | 1.1 | 1450 |
50-200(i)a | 11.2 | 10 | 0.75 | 1450 |
50-250(i) | 12.5 | 20 | 2.2 | 1450 |
50-250(i)a | 11.7 | 17.5 | 1.5 | 1450 |
50-250(i)b | 10 | 13 | 1.1 | 1450 |
50-315(i) | 12.5 | 32 | 4 | 1450 |
50-315(i)a | 11.7 | 28 | 3 | 1450 |
50-315(i)b | 10 | 21 | 3 | 1450 |
65-125 | 12.5 | 5 | 0.55 | 1450 |
65-160 | 12.5 | 8 | 0.75 | 1450 |
65-160a | 11 | 6 | 0.55 | 1450 |
65-200 | 12.5 | 12.5 | 1.1 | 1450 |
65-200a | 11.2 | 10 | 0.75 | 1450 |
65-250 | 12.5 | 20 | 2.2 | 1450 |
65-250a | 11.7 | 17.5 | 1.5 | 1450 |
65-250b | 10 | 13 | 1.1 | 1450 |
65-315 | 12.5 | 32 | 4 | 1450 |
65-315a | 11.7 | 28 | 3 | 1450 |
65-315b | 10 | 21 | 3 | 1450 |
65-125(i) | 25 | 5 | 0.75 | 1450 |
65-160(i) | 25 | 8 | 1.5 | 1450 |
65-160(i)a | 22 | 6 | 1.1 | 1450 |
65-200(i) | 25 | 12.5 | 2.2 | 1450 |
65-200(i)a | 23.3 | 11 | 1.5 | 1450 |
65-250(i) | 25 | 20 | 3 | 1450 |
65-250(i)a | 22.2 | 15.8 | 2.2 | 1450 |
65-250(i)b | 20 | 12.8 | 1.54 | 1450 |
65-315(i) | 25 | 32 | 5.5 | 1450 |
65-315(i)a | 22.5 | 26 | 4 | 1450 |
65-315(i)b | 20 | 21 | 3 | 1450 |
80-125 | 25 | 5 | 0.75 | 1450 |
80-160 | 25 | 8 | 1.5 | 1450 |
80-160a | 22 | 6 | 1.1 | 1450 |
80-200 | 25 | 12.5 | 2.2 | 1450 |
80-200a | 23.3 | 11 | 1.5 | 1450 |
80-250 | 25 | 20 | 3 | 1450 |
80-250a | 22.2 | 15.8 | 2.2 | 1450 |
80-250b | 20 | 12.8 | 1.5 | 1450 |
80-315 | 25 | 32 | 5.5 | 1450 |
80-315a | 22.5 | 26 | 4 | 1450 |
80-315b | 20 | 21 | 3 | 1450 |
80-125(i) | 50 | 5 | 1.5 | 1450 |
80-160(i) | 50 | 8 | 2.2 | 1450 |
80-160(i)a | 44.7 | 6 | 1.5 | 1450 |
80-160(i)b | 43.2 | 5.8 | 1.5 | 1450 |
80-200(i) | 50 | 12.5 | 4 | 1450 |
80-200(i)a | 44.7 | 10 | 3 | 1450 |
80-250(i) | 50 | 20 | 5.5 | 1450 |
80-250(i)a | 46 | 17 | 4 | 1450 |
80-250(i)b | 40.5 | 13 | 3 | 1450 |
80-315(i) | 50 | 32 | 11 | 1450 |
80-315(i)a | 46 | 27.9 | 7.5 | 1450 |
80-315(i)b | 40.5 | 21 | 5.5 | 1450 |
100-125 | 50 | 5 | 1.5 | 1450 |
100-160 | 50 | 8 | 2.2 | 1450 |
100-160a | 46 | 6 | 1.5 | 1450 |
100-200 | 50 | 12.5 | 4 | 1450 |
100-200a | 44.7 | 10 | 3 | 1450 |
100-250 | 50 | 20 | 5.5 | 1450 |
100-250a | 46 | 17 | 4 | 1450 |
100-250b | 40.5 | 13 | 3 | 1450 |
100-315 | 50 | 32 | 11 | 1450 |
100-315a | 46 | 27.9 | 7.5 | 1450 |
100-315b | 40.5 | 21 | 5.5 | 1450 |
100-125(i) | 80 | 5 | 2.2 | 1450 |
100-160(i) | 80 | 8 | 3 | 1450 |
100-160(i)a | 72 | 6.5 | 2.2 | 1450 |
100-200(i) | 80 | 12.5 | 5.5 | 1450 |
100-200(i)a | 72 | 10 | 4 | 1450 |
100-250(i) | 80 | 20 | 11 | 1450 |
100-250(i)a | 75 | 17.5 | 7.5 | 1450 |
100-250(i)b | 69 | 15 | 5.5 | 1450 |
100-315(i) | 80 | 32 | 15 | 1450 |
100-315(i)a | 75 | 27.5 | 11 | 1450 |
100-315(i)b | 70 | 24 | 11 | 1450 |
100-400(i) | 80 | 50 | 22 | 1450 |
100-400(i)a | 75 | 44 | 18.5 | 1450 |
100-400(i)b | 70 | 38 | 15 | 1450 |
125-125 | 100 | 5 | 2.2 | 1450 |
125-160 | 100 | 8 | 4 | 1450 |
125-160a | 87 | 6 | 4 | 1450 |
125-200 | 100 | 12.5 | 7.5 | 1450 |
125-200a | 89 | 10 | 5.5 | 1450 |
125-250 | 100 | 220 | 11 | 1450 |
125-250a | 93.5 | 17.5 | 7.5 | 1450 |
125-250b | 87 | 15 | 7.5 | 1450 |
125-315 | 100 | 32 | 15 | 1450 |
125-315a | 91 | 27 | 11 | 1450 |
125-315b | 87 | 24 | 11 | 1450 |
125-400 | 100 | 50 | 30 | 1450 |
125-400a | 94 | 44 | 22 | 1450 |
125-400b | 87 | 37.5 | 18.5 | 1450 |
125-200(i) | 160 | 12.5 | 11 | 1450 |
125-200(i)a | 143 | 10 | 7.5 | 1450 |
125-250(i) | 160 | 20 | 15 | 1450 |
125-250(i)a | 147 | 17 | 11 | 1450 |
125-250(i)b | 134 | 14 | 7.5 | 1450 |
125-315(i) | 160 | 32 | 22 | 1450 |
125-315(i)a | 150 | 28 | 18.5 | 1450 |
125-315(i)b | 138 | 24 | 15 | 1450 |
125-400(i) | 160 | 50 | 37 | 1450 |
125-400(i)a | 150 | 44 | 30 | 1450 |
125-400(i)b | 138 | 38 | 30 | 1450 |
150-200 | 160 | 12.5 | 11 | 1450 |
150-200a | 143 | 10 | 7.5 | 1450 |
150-250 | 160 | 20 | 15 | 1450 |
150-250a | 147 | 17 | 11 | 1450 |
150-250b | 134 | 14 | 7.5 | 1450 |
150-315 | 160 | 32 | 22 | 1450 |
150-315a | 150 | 28 | 18.5 | 1450 |
150-315b | 138 | 24 | 15 | 1450 |
150-400 | 160 | 50 | 37 | 1450 |
150-400a | 150 | 44 | 30 | 1450 |
150-400b | 138 | 38 | 30 | 1450 |
150-200(i) | 200 | 12.5 | 15 | 1450 |
150-200(i)a | 179 | 10 | 11 | 1450 |
150-250(i) | 200 | 20 | 18.5 | 1450 |
150-250(i)a | 187 | 17.5 | 15 | 1450 |
150-250(i)b | 173 | 14 | 11 | 1450 |
150-315(i) | 200 | 32 | 30 | 1450 |
150-315(i)a | 187 | 28 | 22 | 1450 |
150-315(i)b | 173 | 24 | 18.5 | 1450 |
150-400(i) | 200 | 50 | 45 | 1450 |
150-400(i)a | 187 | 44 | 37 | 1450 |
150-400(i)b | 173 | 37.5 | 30 | 1450 |
200-200 | 200 | 12.5 | 15 | 1450 |
200-200a | 179 | 10 | 11 | 1450 |
200-250 | 200 | 20 | 18.5 | 1450 |
200-250a | 187 | 17.5 | 15 | 1450 |
200-250b | 173 | 14 | 11 | 1450 |
200-315 | 200 | 32 | 30 | 1450 |
200-315a | 187 | 28 | 22 | 1450 |
200-315b | 173 | 24 | 18.5 | 1450 |
200-400 | 200 | 50 | 45 | 1450 |
200-400a | 187 | 44 | 37 | 1450 |
200-400b | 173 | 37.5 | 30 | 1450 |
200-200(i) | 400 | 12.5 | 22 | 1450 |
200-200(i)a | 358 | 10 | 18.5 | 1450 |
200-250(i) | 400 | 20 | 30 | 1450 |
200-250(i)a | 358 | 16 | 22 | 1450 |
200-250(i)b | 322 | 13 | 18.5 | 1450 |
200-315(i) | 400 | 32 | 55 | 1450 |
200-315(i)a | 374 | 28 | 45 | 1450 |
200-315(i)b | 346 | 24 | 37 | 1450 |
200-400(i) | 400 | 50 | 90 | 1450 |
200-400(i)a | 374 | 44 | 75 | 1450 |
200-400(i)b | 347 | 38 | 55 | 1450 |
200-400(i)c | 320 | 32 | 45 | 1450 |
250-250 | 550 | 20 | 45 | 1450 |
250-250a | 490 | 16 | 37 | 1450 |
250-315 | 550 | 32 | 75 | 1450 |
250-315a | 515 | 28 | 55 | 1450 |
250-315b | 476 | 24 | 45 | 1450 |
250-400 | 550 | 50 | 110 | 1450 |
250-400a | 515 | 44 | 90 | 1450 |
250-400b | 476 | 37.5 | 75 | 1450 |
300-400 | 720 | 50 | 132 | 1450 |
300-400a | 662 | 44 | 110 | 1450 |
300-400b | 609 | 38 | 90 | 1450 |
300-400c | 561 | 33 | 75 | 1450 |
300-460 | 720 | 65 | 200 | 1450 |
300-460a | 662 | 55 | 160 | 1450 |
300-460b | 609 | 45 | 110 | 1450 |
300-460c | 561 | 38 | 90 | 1450 |
300-510 | 720 | 80 | 250 | 1450 |
300-510a | 662 | 70.5 | 200 | 1450 |
300-510b | 609 | 62 | 160 | 1450 |
300-510c | 561 | 54.5 | 132 | 1450 |
300-235 | 720 | 18 | 55 | 970 |
300-235a | 657 | 15 | 45 | 970 |
300-300 | 720 | 28 | 75 | 970 |
300-300a | 666 | 24 | 75 | 970 |
300-300b | 623 | 21 | 55 | 970 |
300-380 | 720 | 44 | 132 | 970 |
300-380a | 666 | 38 | 110 | 970 |
300-380b | 623 | 33 | 90 | 970 |
350-250 | 800 | 20 | 75 | 970 |
350-250a | 715 | 16 | 55 | 970 |
350-315 | 800 | 32 | 90 | 970 |
350-315a | 748 | 28 | 75 | 970 |
350-315b | 692 | 24 | 75 | 970 |
350-400 | 800 | 50 | 160 | 970 |
350-400a | 750 | 44 | 132 | 970 |
350-400b | 697 | 38 | 110 | 970 |
400-400 | 1080 | 12.5 | 55 | 970 |
400-400a | 966 | 10 | 45 | 970 |
400-500 | 1080 | 20 | 90 | 970 |
400-500a | 966 | 17 | 75 | 970 |
400-500b | 935 | 15 | 55 | 970 |
400-625 | 1080 | 32 | 132 | 970 |
400-625a | 996 | 27 | 110 | 970 |
400-625b | 935 | 24 | 90 | 970 |
500-400 | 1200 | 12.5 | 75 | 970 |
500-400a | 1073 | 10 | 55 | 970 |
500-500 | 1200 | 20 | 110 | 970 |
500-500a | 1106 | 17 | 90 | 970 |
500-500b | 1040 | 15 | 75 | 970 |
500-625 | 1200 | 32 | 160 | 970 |
500-625a | 1106 | 27 | 132 | 970 |
500-625b | 1040 | 24 | 110 | 970 |
六、isgd型低转速离心泵应用：主要用于空调系统冷冻水，冷却水循环及末端增压，城市供热系统局部或末端增压循环，及城市建筑消防系统局部恒压及各种空调热水锅炉配套。
