  • 更新时间:  2024-08-06
  • 产品型号:  qs10-54/3-3
  • 简单描述
  • qs充水式潜水电泵该系列电泵由于结构特殊,使用时对水源污染少,是一种机泵一体潜入水中运行的提水工具,可广泛应用于农田排灌、喷灌、井用提水、生活取水、工业及民用建筑的给排水系统,以及丘陵山区的引水、低洼地区的排水等场合。
详细介绍

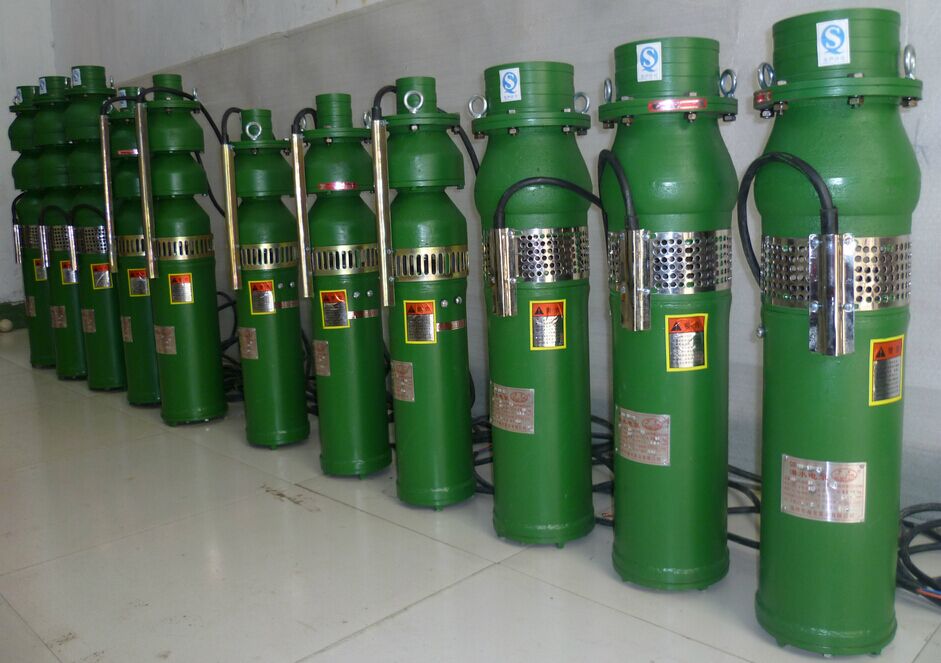

一、qs10-54/3-3充水式潜水电泵介绍
  qs型充水式潜水电泵(qs潜水泵)由水泵、电动机两大部分组成。水泵由叶轮、导叶(导流壳)、进水节、出水口等部件组成,叶轮的固定采用锥形套或键。潜水电机采用充水式结构,定子绕组和铁芯直接浸在水中,主要用于电机冷却及滑动轴承润滑,电机定子绕组采用耐水电磁线,有良好的耐水性能,转子为鼠笼结构。电机上端设有注水孔和排气孔,下端设有放水孔。电机下部装有止推轴承,承受泵轴向力及转子自重。转子轴伸端装有橡胶甩沙器和滑架油封,组成防沙机构,能有效防止泥沙进入电机。三相电动机分为滚动轴承和滑动轴承两种,滑动轴承采用优质石墨套和不锈钢推力盘,分别承受电泵工作时的径向力和轴向力,性能稳定,质量可靠,密封圈和防砂帽组成电动机的密封装置。
主要*性是:运行可靠、经久耐用、使用方便、功率大、故障少,维修费用低等。只要在电机中注满清水,即可正常运转。
二、qs10-54/3-3充水式潜水电泵用途
  qs10-54/3-3该系列电泵由于结构特殊,使用时对水源污染少,是一种机泵一体潜入水中运行的提水工具,可广泛应用于农田排灌、喷灌、井用提水、生活取水、工业及民用建筑的给排水系统,以及丘陵山区的引水、低洼地区的排水等场合。
规定流量为:6-250m3/h
规定扬程:3-144m
配带电动机功率为:0.75kw-11kw
三、qs10-54/3-3充水式潜水电泵使用条件
电泵在下列条件下应能连续正常工作:
1、介质温度不超过 25℃;
2、介质的ph值为在6.5-8.5之间;
3、含固体杂质的体积比不超过0.1%,粒度不大于0.2mm;
4、电源频率为50hz,电压为380v,电压波动范围为额定值的0.9-1.1倍;
5、潜水深度不少于0.5m。


四、qs充水式潜水电泵安装及说明
1、准备工作
  1)使用环境必须符合说明书中的条件。不应排灌泥水、大烘、氧水、石灰水等含有固体颗粒高的或腐蚀性大的水质。
  2)必须在推荐的扬程范围内正确选用。
  3)检查轴转动是否灵活,应无卡死点。
  4)打开排气和注水螺塞,向电机内腔注满清水。注意防止假满,上好螺塞,不应有漏水现象。
  5)用 500 伏兆欧表测量电机绝缘,应不低于 50兆欧;
  6)装好保护开关,瞬时启动电机(不超过 1 秒),看电机转向是否和标准相同;若相反,调换电源任意两个接头即可,试转向时,必须从泵出口灌入清水,待水从进水流出时方可启动。
  7)电泵配短电缆出厂,电泵的电缆接头应分别用普通胶布、亚敏胶粘带、塑料绝缘胶带包扎,保证水不能浸入接头。
  8)为确保安全,电泵在使用前,应安装好可靠的接地电缆线。
  9)准备吊绳、枕木或钢管二根,绑扎电缆用软铁丝或细绳索。
2、安装
  1)电泵在河塘里安装时,需用竹篓扎在电泵下端,用三角架或傍船、傍桥、傍码头吊放。周围杂草必须清除,切不可陷入泥中,造成温升过高而烧坏电机。
  2)电泵潜水深度不宜太深,以动水位以下 0.5-3 米为宜。
  3)电泵必须单独安装闸刀开关及启动保护器,保护器额定电流的旋转位置不得随意改变,以防失去保护作用。
3、使用
  1)用 500伏兆欧表测量电机饶组对地绝缘电阻值应不低于 5 兆欧。
  2)电泵启动后,观察仪表电流、电压是否符合额定范围,运转声音有无异常及震动发生。若不正常应及时解决。
  3)电泵运动过程中,要经常观察电压、电流、扬程,如发现下列情况之一应立即停止运行。
  a、在额定电压时电流超过额定值。
  b、额定扬程时,流量较正常情况下降较大。
  c、绝缘电阻低于 0.5 兆欧。
  d、泵间隙出水。
  e、电泵有异发声响或较大震动。
  f、保护开关频繁跳闸。
  4)停车即关闭电源,再启动时,须等 5 分钟或更长时间进行,以防电机升温过高。
五、qs充水式潜水电泵保养与维修
  1、力求电泵在正常工作情况下进行。
  2、电泵每运转 1000小时进行一次大检修。(在厂家维修点)保养检修项目是:
  a.拆下全部零件进行清洗。
  b.再换骨架油封及橡胶轴承。
  c.更换损坏零件。
  电泵无联轴承时拆装顺序是:
  电缆护罩 → 滤水网 → 出水口 → 导叶部件 → 叶轮 → 进水节部件 → 上导轴承座部件 → 下导轴承座部件 → 转子
  电泵有联轴承时拆装顺序是:
  电缆护罩 → 滤水网 → 进水节与导流壳连接螺栓 → 联轴器顶丝 → 将电机与水泵分离 → 取去联轴器
  水泵拆卸:锥形套(用拆装筒轻轻敲打) → 叶轮 → 导流壳 → 上导流壳
  电机拆卸:甩砂轮 → 进水节 → 上导轴承座 → 下导轴承座 → 转子
  3、对经常移动工作场所而使用的电泵,每用完一次,应拆下流水网,拧下注水及排气孔螺丝、灌满清水,再放开电机下部放水螺塞,对电机内腔进行清洗。
六、qs10-54/3-3充水式潜水电泵性能参数:
