不锈钢卧式磁力泵cq-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-03
  • 产品型号:  cq
  • 简单描述
  • 不锈钢磁力泵,cq型磁力泵选用耐腐蚀、高强度的不锈钢材质作为制造材料,因此不锈钢卧式磁力泵具有良好的抗腐蚀性能,并可以使被输送介质免受污染,不会出现任何的泄露现象。
详细介绍

一、cq型不锈钢卧式磁力泵产品概述
不锈钢磁力泵是磁力泵类设备中的一种,主要是针对离心泵容易出现泄露现象而改进的一款磁力驱动泵产品。该系列不锈钢磁力泵主要分为两种一种是cq型磁力泵另一种是cqb型不锈钢磁力泵,cq型磁力泵和cqb型磁力泵的主要区别在于cq磁力泵体积偏小整个泵安装过程中只需要固定电机底座就能运行使用、流量从0.9m3/h-51m3/h之间任意选择、扬程从2-50米之间可供选择、耐温度在100度以内(如果做成风冷型可以耐到200度),而cqb型磁力泵耐温度更高,普通型可以耐温120度、水冷型可以耐到300度以内,电机与泵采用一个公用底座组成,流量范围从3.2m3/h-100m3/h,扬程从12.5-80米之间可供选择。
二、cq型不锈钢卧式磁力泵主要用途
   cq型磁力泵广泛适用于输送腐蚀性的或不允许污染的、不含铁磁杂质和固体颗粒的介质,特别适用于输送易燃易爆易挥发的液体和有毒、有害、强腐蚀及贵重介质的输送。cq型不锈钢磁力泵适用介质温度在100度以内,如温度更高可以选用耐高温磁力泵产品。

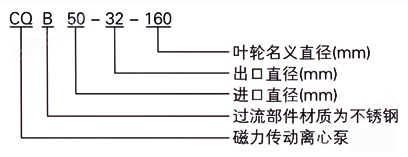

三、不锈钢磁力泵型号意义:

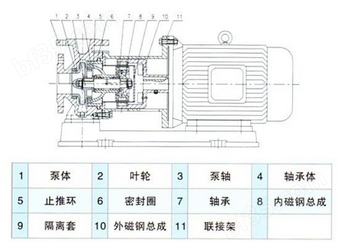

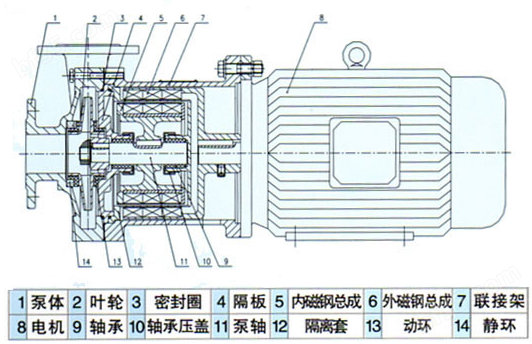

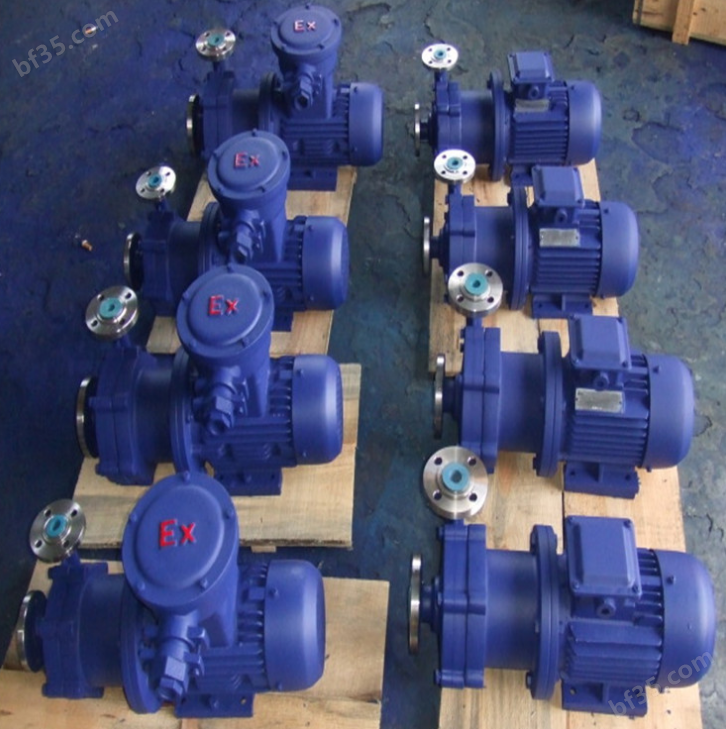

四、不锈钢磁力泵结构图及实物图

五、cq不锈钢卧式磁力泵性能参数表

型号

软管式接口

流量 (m3/h)

扬程

功率

电压

进口

出口

m3/h

m

kw

v

16cq-8

16

12

1.5

8

0.18

220/380

20cq-12

20

14

3

12

0.37

220/380

25cq-15

25

20

6.6

15

1.1

380

32cq-15

32

25

6.6

15

1.1

380

32cq-25

32

25

6.6

25

1.1

380

40cq-20

40

32

10.8

20

2.2

380

40cq-32

40

32

12

32

4

380

50cq-25

50

40

14.4

25

4

380

50cq-32

50

40

13.2

32

4

380

50cq-50

50

40

7.8

50

5.5

380

65cq-25

65

50

16.8

25

5.5

380

65cq-32

65

50

27

32

7.5

380

80cq-35

80

65

51

32

11

380

80cq-50

80

65

51

35

15

380



cqb不锈钢磁力泵性能参数

型 号

口径(mm)

流量 (m3/h)

扬程

(m)

电机功率 (kw)

电 压

(v)

材 质

进口

出口

cqb32-20-125

32

20

3.2

20

1.1

380



cqb32-20-160

32

20

3.2

32

1.5

380

cqb40-25-125

40

25

6.3

20

2.2

380

cqb40-25-160

40

25

6.3

32

3

380

cqb40-25-200

40

25

6.3

50

5.5

380

cqb50-32-125

50

32

12.5

20

3

380

cqb50-32-160

50

32

12.5

32

4

380

cqb50-32-200

50

32

12.5

50

7.5

380

cqb50-32-250

50

32

12.5

80

18.5

380

cqb65-50-125

65

50

25

20

4

380

cqb65-50-160

65

50

25

32

7.5

380

cqb65-40-200

65

40

25

50

15

380

cqb65-40-250

65

40

25

80

18.5

380

cqb80-65-125

80

65

50

20

7.5

380

cqb80-65-160

80

65

50

32

15

380

cqb80-50-200

80

50

50

50

18.5

380

cqb80-50-250

80

50

50

80

37

380

cqb100-80-125

100

80

100

20

15

380

cqb100-80-160

100

80

100

32

18.5

380

cqb100-65-200

100

65

100

50

37

380

cqb100-65-250

100

65

100

80

55

380

注:每个型号都可配防爆电机

六、cq型不锈钢磁力泵安装和使用
1、应水平安装,不宜竖立,塑料磁力泵泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝 上。
2、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配备底 阀。
3、使用前应进行检查,电机风叶转动要灵活,无卡住无异常声响,各紧固件要紧固。
4、检查电机旋转方向是否与磁力泵转向标记*。
5、电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。
6、停止工作前,应先关闭排出阀门,然后关闭吸入管阀门。
七、cq型不锈钢磁力泵使用注意事项
1、因轴承的冷却和润滑是靠被输送的介质,所以禁止空动转,同时避免在工作中途停电后再启动时 所造成时空载运转。
2、被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。
3、在使用中环境温度应小于40℃,电机温升不得超过75℃。
4、被输送的介质及其温度应在泵材允许范围内(详见附表)。的使用温度<60℃,不锈钢磁力泵的使用温 度<100℃,输送吸入压力不大于0.2mpa,zui大工作压力1.6mpa、密度不大于1600kg/m3,粒度不大于30×10- 6m2/s的不含硬颗粒和纤维的液体。
5、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
 6、磁力泵运行500小时后,应拆检轴承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5~1mm,叶轮轴向 窜动1.5~2mm时,应 更换轴承和轴向动环。
