不锈钢耐腐蚀潜水式排污泵发展现状:
潜水排污泵因其安装简单、占地面积小、维护方便、无噪声等优点,在工程中广泛用于市政工程、工厂、商业、医院、宾馆、住宅区等的污水排放。
市场上的排污泵多为立式布置,泵与电动机同轴,这样就使得转动部件的重量与叶轮承受的水压方向相同;其次,潜污泵是在液下使用,输送的污水介质中含有杂质、淤泥等物质;第三,潜污泵属于离心泵的一种,在其运行时,功率总是随着流量的增加而增加,当流量超过设计流量并达到一定值时,电机就会因过载而烧毁。
排污泵的可靠性方面有待加强,所以,提高其产品的技术含量是厂商今后发展的主要方向。中国国内的潜水排污泵主要由国内的生产厂家生产和制造,少部分的产品由国外进口。提高产品技术含量,强化产品的市场竞争力才能带动行业发展。我国排污泵的市场前景十分广阔。
但是任何事物都是一分为二的,对于排污泵来说zui关键的问题是可靠性问题,因为排污泵的使用场合是在液下;输送的介质是一些含有固体物料的混合液体;泵与电机靠得很近;泵为立式布置,转动部件重量与叶轮承受水压力同向。这些问题都使得排污泵在密封、电机承载能力、轴承布置及选用等方面的要求比一般的污水泵要高。
为了提高排污泵的寿命,国内外大部分厂家都在泵的保护系统上想办法,即在泵发生泄漏、过载、超温等故障时能进行自动报警,并自动停机备修。可是我们认为,在排污泵中设置保护系统很有必要的,它能有效地保护电泵的安全运行。但这并不是问题的关键,保护系统只不过是在泵发生故障后的一种补救办法,是一种比较被动的办法。问题的关键应该是从根本着手,*解决泵在密封、过载等方面的问题,这才是一种较为主动的办法。为此我们把副叶轮流体动力密封技术及泵的无过载设计技术应用于潜水排污泵中来,较大提高了泵密封可靠性和承载能力,延长了泵的使用寿命。
不锈钢潜水排污泵简介:
潜水排污泵是在引进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面
qw型系列潜水排污泵采用*叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维的介质。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。
不锈钢潜水排污泵特点:
1.采用大流道抗堵塞水力部件设计,大大提高污物通过能力,能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
2.设计合理,配套电机合理,效率高,节能。
3.机械密封采用双道串联密封,材质为硬质耐腐碳化钨,具有耐用、耐磨等特点,可以使泵安全连续运行8000小时以上。
4.泵结构紧凑,体积小,移动方便,安装简便,无需建泵房,灌入水中即可工作,大大减少工程造价。
5.泵油室内设有油水探头,当水泵侧机械密封损坏后,水进入油室,探头发生信号,对泵实施保护。
6.可根据用户需要配备全自动安全保护控制柜,对泵的漏水、漏电、过载及超温等进行监控,保证泵运行可靠安全。
7.双导轨自动耦合安装系统,给泵的安装、维修带来了极大的方便,人可不必为此而进出污水坑。
8.浮球开关可根据所需的水位变化,自动控制泵的停启,无需专人看管。
9.在使用扬程范围内保证电机运行不过载。
10.根据使用场合电机可采用水套式外循环冷却系统,能保证电泵在无水(干式)状态下安全运行。
11.安装方式有固定式自动耦合安装和移动式自由安装二种,可满足不同的使用场合。

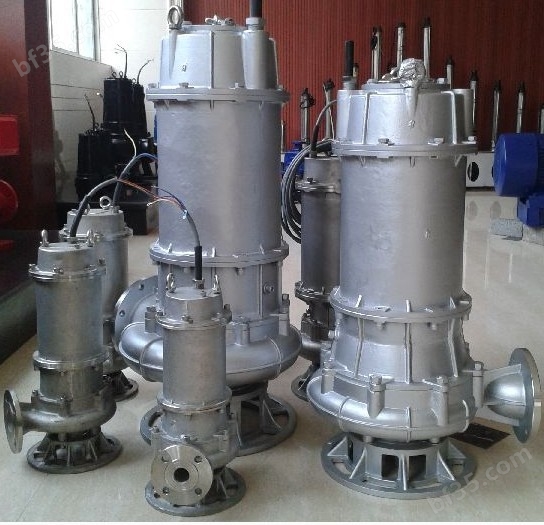

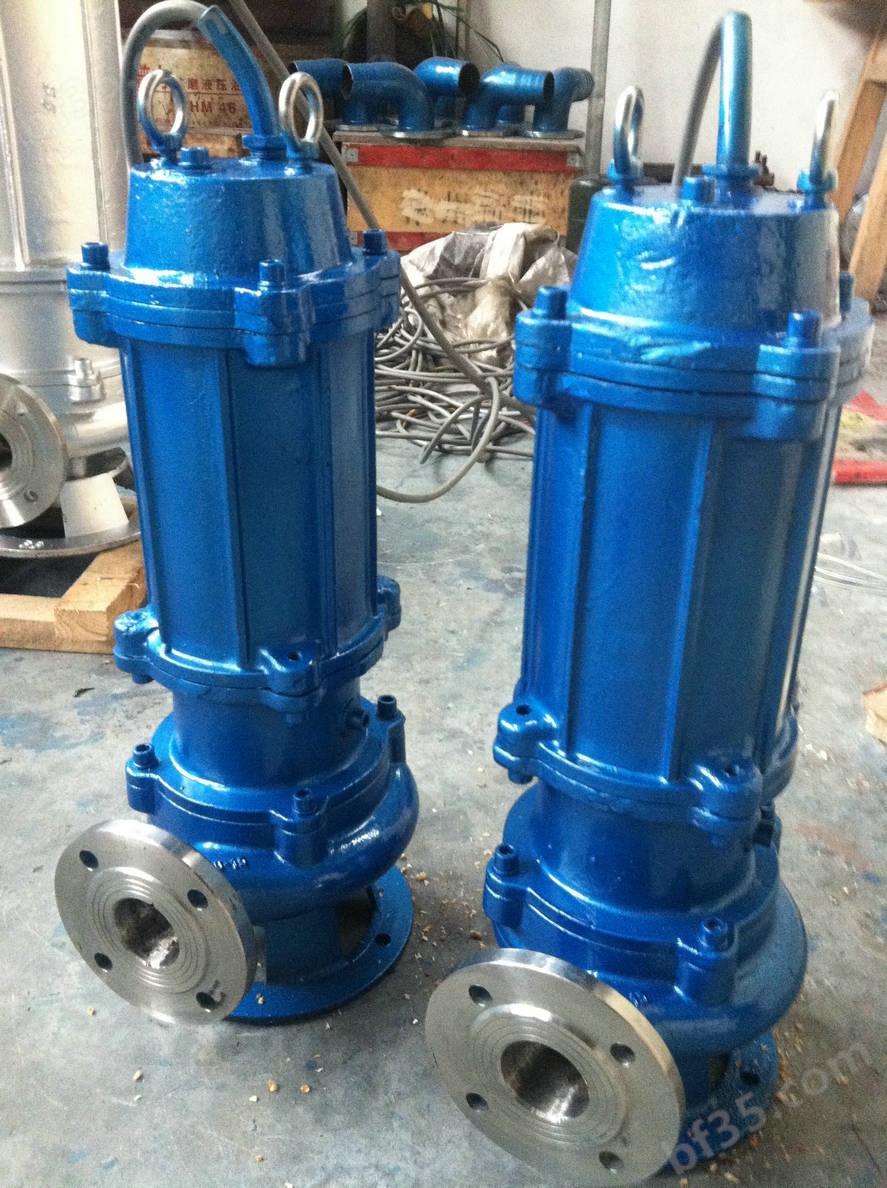

不锈钢耐腐蚀潜水式排污泵产品实物图:
wqp型不锈钢潜水排污泵 | 大流量不锈钢潜水排污泵 |
![]() | ![]() |
潜水式排污泵结构特点:
wq型无堵塞潜水排污泵由电机与泵两部分组成,二者通过油隔离室及机械密封组件隔开,属机电一体化产品,电机与泵合用同一轴(转子)整个水泵长度短,结构紧凑。配备多种保护装置,使得泵运行安全可靠。其主要部件作用如下:
信号线1:配备全保水泵控制柜,对泵实行*保护,包括漏水、断相、短路、过热、电机过载等项目。
电机定子8:采用b级或f级绝缘。
漏水探头11:该元件装在油室内,当机械密封损坏后,水进入油室,探头可发出信号由控制系统对泵实施保护。
机械密封13:采用双道串联密封,选用新型硬质耐腐碳化钨材质,具有密封可靠、耐磨、寿命长等特点。
叶轮17:叶轮采用单流道或双流道结构,具有很强的通过能力,能够通过大的物料及纤维垃圾,减少堵塞、缠绕的故障。
泵体15:与叶轮配用,使得泵具有高的效率。
密封环18:装在泵体口环处,当叶轮因运转而使口环处磨损,可更换密封环,以保证泵以效率运行。
耐腐蚀潜水式排污泵使用条件:
1.介质温度不超过60℃,重度为1.0~1.3kg/dm3,ph值在5~14范围内。
2.无内自流循环冷却系统的泵,电机部分露出液面不超过1/2。
3.一般情况下,泵必须在使用扬程范围内使用,保证电机不过载,如需在全扬程范围范围使用,应在订货时另行注明,以便厂家制造。
4.在运行过程中电机电流不得超过电机的额定电流。
wq潜水式排污泵性能参数:
不锈钢耐腐蚀潜水式排污泵主要用途:
1、工厂商业严重污染废水的排放。
2、城市污水处理厂排水系统。
3、住宅区的污水排水站。
4、人防系统排水站。
5、医院、宾馆的污水排放。
6、市政工程、建筑工地。
7、勘探、矿山配套附机。
8、农村沼气池农田灌溉。
9、自来水厂的给水装置。
使用注意事项:
1.污水泵的流量应按生活生计排水假想秒流量选定;当有排水量调治时,可按生活生计排水zui大小时流量选定。消防电梯集水池内排水泵流量不小于10l/s,污水泵的扬程按提升高度、管道损失计算判断后,再附加一定的安闲水头。安闲水头宜采用0.02~0.03mpa,吸水管和出水管流速不应小于0.7m/s并不宜大于2.0m/s。污水泵的流量应按生活生计排水假想秒流量选定;
2.公共建筑内应以每个生活生计排水集水池为单元设置一台备用泵,平时宜交互运行。隐藏室、设备机房、车库冲洗地上的排水,如有两台及两台以上污水泵时可不设备用泵。当集水池无法设事情排水管时,排污泵应有不间断的动力供给;当能关闭排水进水管时,可不设不持续动力供给,但应设置报警装配。当汲引带有较大杂质的污、废水时,不合集水池内的潜水排污泵出水管不应合并排挤;当汲引个体废水时,可按实际情况考虑不合集水池的潜水排污泵出水管合并排挤。两台或两台以上的排污泵共用一条出水管时,应在每台排污泵出水管上装设阀门和止回阀。单台排污泵排水有可以或许产生倒灌时,应设止回阀。不允许压力排水关与建筑内重力排水管合并排挤。
3.当潜水排污泵汲引含有大块杂物时,潜水排污泵宜带有粉碎装配;当汲引含较多纤维物污水时,宜采用大通道潜水排污泵。当潜水排污泵电机功率大于即是7.5kw或出水口管径大于即是dn100时,可采用水泵固定自耦装置;当潜水排污泵电机功率小于7.5kw或出水口管径小于dn100时,可设软管移动式安装。污水集水池采用潜水排污泵排水时,应设潜水排污泵固定自耦装置,方便潜水排污泵检修。潜水排污泵应能自动启停和事发地手动启停。多台潜水排污泵可并联交替运行,也可分段投入运转。
4.建筑物内使用的排水泵有潜水排污泵、液下排污泵、立式排污泵和自吸排污泵等。由于建筑物内个体场地较小,排水量不大,排水泵可优先采用潜水排污泵和液下排污泵,其中液下排污泵一般在重要场所利用;立式排污泵和自吸排污泵要求设置隔震基础、自灌式吸水、并占用一定的园地,故在建筑中较少使用。
潜水式不锈钢排污泵故障分析:
故障现象 | 原因分析 | 拌除方法 |
流量不足或不出水 | 1.叶轮旋转错误 2.阀门是否打开和完好 3.管道叶轮被堵 4.转速过低 5.扬程过高 6.抽送介质密度较大 7.介质粘度较高 8.密封圈损坏(口环处) | 1.调整叶轮旋转方向 2.检査、维修、排除 3.清理杂物 4.检查电器设备及电路 5.改泵或降低扬程 6.用水冲稀降低浓度 7.降低粘度 8.更换 |
运行不稳定 | 1.叶轮不平衡 2.轴承损坏 | 1.送制造厂调换或校正 2.更换 |
泵不能启动 | 1.缺相 2.叶轮卡住 3.绕组、接头或电缆断路 4.定子绕组烧坏 5.电器控制发生故障 | 1.检査线路进行修复 2.排除杂物 3.用欧姆表检査修复 4.修理、更换绕组 5.修理或调换 |
电流过大 | 1.工作电压低 2.管道、叶轮被堵 3.抽送液体的高度或粘度较高 4.使用扬程过低 | 1.调整工作电压 2.淸理管道、叶轮堵物 3.改变密度或粘度 4.减少流量.提高扬程 |
绝缘电组低 | 1屯缆线电源接线端渗漏 2.电缆线破损 3.机械密封磨损产生泄漏 4.各0形密封圈失效 5.一机壳被介质腐蚀漏水 | 1.拧紧压紧嫘母 2.更换 3.更换 4.更换 5.修补 |
