zx自吸式清水离心泵卧式自吸式离心泵-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-03
  • 产品型号:  卧式自吸式离心泵
  • 简单描述
  • zx系列zx自吸式清水离心泵它具有结构紧凑、操作方便、运行平稳、维修方便、效率高、寿命长、并有较强的自肿能力等特点。管道中不需安装底阀,工作前只需保留泵体内储有定量引液即可,因此简化了管路系统,以改善了劳动条件。
详细介绍

zx自吸式清水离心泵产品介绍:
  zx型自吸式离心泵(又称清水自吸泵)是我厂技术研究所汲取国外同类自吸泵优化、改进后研制而成的节能自吸泵系列产品之一。该泵属自吸式离心泵,它具有结构紧凑、操作方便、运行平稳、维护容易、效率高、寿命长,并有较强的自吸能力等优点。管路中不需安装底阀,工作前只需保证泵体内储有定量引液即可。因此简化了管路系统,又改善了劳动条件。
zx型自吸离心泵过流部件材质:铸铁、不锈钢。

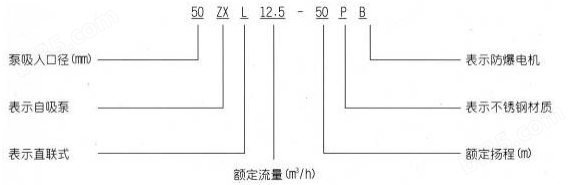

zx自吸式清水离心泵型号意义:


zx自吸式清水离心泵使用范围:
1、适用于城市环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。
2、zx自吸泵产品还可以做成不锈钢自吸泵,适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料(介质粘度≤100厘珀、含固量可达30%以下)。不同液体可以采用不同材质,分别于ht200、icr18nigti、ocr18nig、ocr17ni14m02、icr18ni12m02ti。
3、装上摇臂式喷头,又可将水冲到空中后,散成细小雨滴进行喷雾,是农场、苗圃、果园、茶园的良好机具。
4、如做成污水型的无堵塞自吸排污泵还可和任何型号、规格的压滤机配套使用,将浆料送带滤机进行压滤的配套泵种。

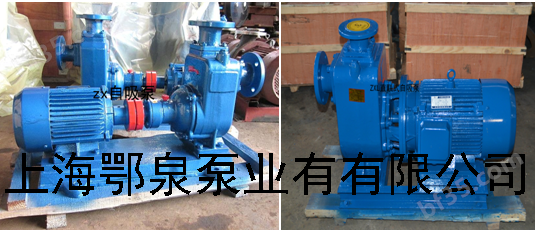

zx自吸式离心泵结构图和图片


zx型zx自吸式清水离心泵工作原理:
  zx系列自吸泵采用轴向回液的泵体结构。泵体由吸入室、储液室、涡卷室、回液孔、气液分离室等组成,泵正常起动后,叶轮将吸入室所存的液体及吸入管路中的空气一起吸入,并在叶轮内得以*混合,在离心力的作用,液体夹带着气体向涡卷室外缘流动,在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时,由于流速突然降低,较轻的气体从混合气液中被分离出来,气体通过泵体吐口继续上升排出。脱气后的液体回到储液室,并由回流孔再次进入叶轮,与叶轮内部从吸入管路中吸入的气体再次混合,在高速旋转的叶轮作用下,又流向叶轮外缘......。随着这个过程周而复始的进行下去,吸入管路中的空气不断减少,直到吸尽气体,完成自吸过程,泵便投入正常作业。 在一些泵的轴承体底部还设有冷却室。当轴承发热引起轴承体温升超过70度时,可在冷却室处通过任意一只冷却液管接头,注入冷却液循环冷却。泵内部防止液体由高压区向低压区泄漏的密封机构是前后密封环,前密封环装在泵体上,后密封环装在轴承体上,当泵经长期运转密封环磨损到一定程度,并影响到泵的效率和自吸性能时,应给予更换。
zx自吸式清水离心泵性能参数表



型号

流量q

扬程
(m)

吸程
(m)

转速
(r/min)

自吸性能
(min/5m)

功率(kw)

(m 3 /h)

(l/s)

轴功率

电机功率

25zx3.2-20

3.2

0.9

20

6.5

2900

1.9

0.46

1.1

25zx3.2-32

3.2

0.9

32

6.5

2900

1.8

0.8

1.5

40zx6.3-20

6.3

1.8

20

6.5

2900

1.9

0.87

1.5

40zx10-40

10

2.8

40

6.5

2900

1.5

2.7

4

50zx15-12

15

4.2

12

6.5

2900

2.4

1.1

1.5

50zx18-20

18

5

20

6.5

2900

1.9

1.8

2.2

50zx12.5-32

12.5

3.5

32

6.5

2900

1.5

2.1

3

50zx20-30

20

5.6

30

6.5

2900

1.5

2.6

4

50zx14-35

14

3.9

35

6.5

2900

1.5

2.7

4

50zx10-40

10

2.8

40

6.5

2900

1.5

2.7

4

50zx12.5-50

12.5

3.5

50

6.5

2900

1.4

4.3

5.5

50zxzx15-60

15

4.2

60

6.5

2900

1.3

6.2

7.5

50zx20-7.5

20

5.6

7.5

6.5

2900

1.3

9.8

11

65zx30-15

30

8.3

15

6.5

2900

2

1.9

3

65zx25-32

25

6.9

32

6

2900

1.5

4.4

5.5

80zx35-13

35

9.7

13

6

2900

3.4

1.9

3

80zx43-17

43

12

17

6

2900

1.8

3.1

4

80zx40-22

40

11.1

22

6

2900

1.9

4.4

5.5

80zx50-25

50

13.9

25

6

2900

1.5

5.2

7.5

80zx50-32

50

13.9

32

6

2900

1.5

6.8

7.5

80zx60-55

60

16.7

55

6

2900

1.5

15

18.5

80zx60-70

60

16.7

70

6

2900

1.2

20.1

22

100zx100-20

100

27.8

20

6

2900

1.8

7.8

11

100zx100-40

100

27.8

40

6

2900

1.8

16.3

22

100zx100-65

100

27.8

65

6

2900

1.8

27.7

30

100zx70-75

70

19.4

75

6

2900

1.8

24.3

30

150zx170-55

170

47.2

55

5

2900

1.8

39.2

45

150zx170-65

170

47.2

65

5

2900

1.3

46.3

55

150zx160-80

160

44.4

80

5

2900

1.2

53.6

55

200zx400-32

400

111.1

32

5

1450

2

52.1

55

200zx280-63

280

77.8

63

5

1450

1.5

73.9

90

200zx350-65

350

97.2

65

5

1450

1.5

97.2

110

250zx550-32

550

152.8

32

5

1450

2

72.3

75

250zx400-50

400

111.1

50

5

1450

2

80

90

250zx450-55

450

125

55

5

1450

2

102.1

110

250zx400-75

400

111.1

75

5

1450

1.5

125.6

132

300zx600-32

600

166.7

32

5

1450

2

79.2

90

300zx500-50

500

138.9

50

5

1450

2

104.6

110

300zx550-55

550

152.8

55

5

1450

2

117.6

132
