150qj5-100/14井用潜水泵概述
qj型深井潜水泵是由电机与水泵直联一体潜入水中工作的提水机具，该泵结构简单、体积小、重量轻、安装、维修方便，运行安全、可靠、高效节能等特点。它适用于从深井撮地下水、也可用 于河流、水库、水渠等到提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。
150qj5-100/14井用潜水泵产品特点
1、电机、水泵一体，潜入水中运行，安全可靠。
2、对井管、扬水管无特殊要求(即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。
3、安装、使用、维护方便简单，占地面积小、不需建造泵房。
4、结构简单、节省原材料。
潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。
150qj5-100/14井用潜水泵型号意义
150-使用zui小井陉
qj-井用潜水泵
5-流量（m3/h）
100-扬程（m）
14-叶轮级数
150qj5-100/14井用潜水泵结构说明
1、qj型深井潜水泵由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。潜水泵为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相笼异步电动机，电机与水泵通过爪式或单健筒式联轴器直接；配备有不同规格的三芯电缆；起动设备为不同容量等级的空气开关和自偶减压起动器、输水管为不同直径的钢管制成、采用法兰联接，高扬程式电泵采用闸阀控制。
2、潜水泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上；导流壳采用螺纹或螺栓联成一体。
3、高扬程潜水泵上部装有止回阀，避免停机水垂造成机组破坏。
4、潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电机。
5、潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的 压力变化；电机绕组采用聚乙稀绝缘，尼龙护套耐用消费品水电磁线，电缆联接方式按qj型电缆接头工艺，把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕一层。再用防水粘胶带缠2~3层，外面包上2~3层防水胶布或用水胶粘结包一层橡胶带（自行车里带）以防渗水。
6、电机密闭，采用精密止口螺栓，电缆出口加胶垫进行密封。
7、电机上端有一个注水孔，有一个放气孔，下部有一个放水孔。
8、电机下部装有上下止推轴承，止推轴承上有沟槽用于冷却，和它对磨的是不锈钢推力盘，随水泵的上下轴向力。
150qj5-100/14井用潜水泵使用条件
1．井用潜水泵电源要求：
（1）额定频率为50赫兹,电机端额定电压应保证为380 5％伏的三相交流电源（若用户电压为660伏时需特殊定货）。
（2）变压器负载功率不应超过其容量的75％。
（3）变压器距井较远时,应考虑输电线线压降,对功率大于45kw的电机,要求变压器到井口距离不超过20米,大于20米时,要求输电线规格比配电缆规格大两个等级,并考虑线压降。
2．水质要求：
（1）一般无腐蚀性清水。
（2）水中含砂量不大于0.01％（质量比）。
（3）酸碱度ph值在6．5-8．5范围内。
（4）水中氯离子含量不大于400毫克／升。
（5）硫化氢含量不大于1．5毫克／升。
（6）水温不高于20℃。
3．井筒要求：
正直,光滑,不得有凸起或井管错位现象,井内径不小于相应的机座号。
qj井用潜水泵注意事项
电缆接头应严格按附图进行：
1．qj潜水泵下井前应检查,各部螺丝有无松动,电缆有无破口,电机是否漏水,电机轴,水泵轴转动是否灵活无阻；
2．下井前检查电机电阻应在1 50兆欧以上；
3．电机注水要认真防止假满,切忌未灌满清水即开始运行；
4．保护开关和启动设备应按规定配齐；
5．电机运转2500小时应进行一次大修,l500小时应进行小检修；
6．电泵停机存放时应把电机内存水放完；
7．严禁不懂装懂野蛮拆装,修理应在本厂或定点修理厂进行；
8．禁止频繁“开",“停"；
9．安装电泵时谨防异物掉入井内；
10．如遇下列情况应停机检修：
（1）电流电压超过额定值。
（2）流量明显减少。
（3）水泵间歇出水或响声震动较大。
（4）保护开关频繁跳闸。
（5）电机绝缘,电阻低于0.5兆欧。
qj型潜水深井泵安装启动运行
1.深井泵安装前的检查与准备
（1）检查水井是否符合本泵使用条件,即井径,垂直和井壁质量以及静水位,动水位,涌水量和水质条件等,若不符合使用条件必须采取相应措施,否则不能将泵下井。
（2）检查供电设备及供电线路能否保证电泵正常运行。
（3）电源电压和频率是否符合使用条件。
（4）熟悉安装使用说明书,对新钻的水井必须进行洗井,清除水中泥砂后,方能安装qj型潜水电泵。
（5）检查电气线路,控制和保护装置是否合理安全可靠。
（6）准备好各种安装使用工具,竖立三角架和吊链（或其它吊装工具）要安全,可靠,使用方便。
2.深井泵安装
（1）机泵一体卸下滤水网,然后打开注水和放气孔螺栓往电机内腔注满洁净的清水,一定确保注满,防止假满。并检查电机各部是否漏水。发现漏水根据部位应调正胶垫上紧螺栓。
（2）仔细检查电缆和接头有无碰伤或损坏,发现问题及时包孔。
（3）用500伏兆欧表测定绕阻的绝缘电阻不低于l50兆欧。
（4）安装好保护开关和起动设备,并检查电机内水是否灌满然后上紧注水,放气孔螺栓,然后上好护线板,滤水网准备安装下井。
（5）在深井泵的出水口安装短输水管一节,并用夹板夹住吊起落入井中,使夹板座落井台上。
（6）再用一付夹板夹住另一节输水管,然后吊起降下与短输水管法兰相联接。升起吊链拆下*付夹板,使泵管下降井中又座落在井台上,依次反复进行安装,下井,直到全部装完,zui后一节夹板不卸将泵固定在井口上。
（7）zui后放上井盖,弯管,闸阀出水管等。
（8）每次连接法兰时要加胶垫,对正后紧固螺钉要对角线方向同时上紧,防止歪斜漏水。
（9）电缆线要固定在输水管法兰上凹槽内,每节都用绑绳固定好,下井过程要小心,电缆不能当吊绳使用,更不要碰伤电缆。
（10）下泵过程有卡住现象,要想法克服卡点,不能强行下泵,以免卡死。
（11）大口井等安装泵时严禁人员下井。
（12）保护开关和起动设备应配有电压,电流表,指示灯,并安装在配电盘上,放在井台周围适当的位置。
3.深井泵起动
（1）用500伏兆欧表测量电机绕阻对地绝缘电阻不低于5兆欧。
（2）检查三相电源线路,电压是否符合规定,各种仪表,保护设备及接线正确无误后方可合闸起动。
（3）起动后观察电流,电压是否符合规定范围,运转声音有无异常及震动现象发生,若不正常应及时找出原因处理解决。
4.深井泵试转向
为了判明正确的电机旋转方向,应让泵在闭阀状态下,按两个方向运转。通过调换三
相电源的任意两相,改变旋转方向。旋转方向不同,压力表的读数也不同。压力较高的方向
就是正确的旋转方向。也可以在阀门打开的情况下,从流量的大小来判别旋转方向,流量较大的方向为正确的旋转方向。
5. 深井泵停机
（1）关闭开关停机,再起动须等5分钟或更长的时间,以防电机温升过高,停机后切断电源。
（2）保护开关不得停用,或用铝丝铜丝加大保险丝的作法是错误的。
（3）qj潜水泵的连续停机时间不得超过14天,否则,水中的杂质,沉淀在轴承和叶轮间隙内,甚至会堵住水泵转轴。如果工作环境要求停机时间超过l 4天,应至少每1 4天开机一次,运转5分钟,以保证机组随时开机使用。

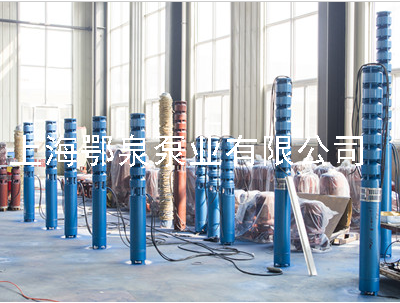

qj井用潜水泵实物图

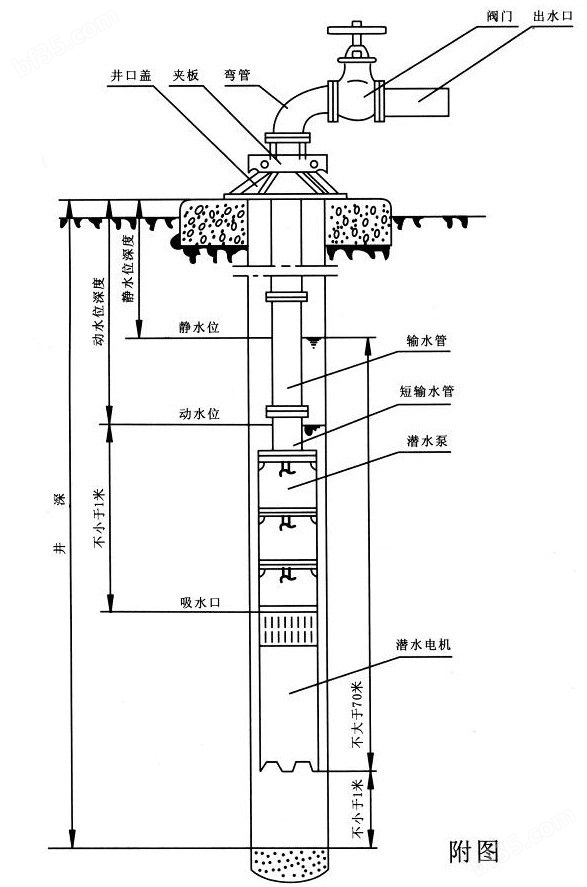

qj深井潜水泵结构尺寸图
qj型井用潜水泵性能参数表
| 序号 | 型号 | 流量(m3/h) | 扬程(m) | 电机功率(kw) | 额定电流a | 出水管直径 | 配套电缆规格 |
| 1 | 100qj2-50/10 | 2 | 40 | 0.75 | 2.0 | 40 | 3×1.5 1×1 |
| 2 | 100qj2-70/14 | 70 | 1.1 | 3.1 | 3×1.5 1×1 | ||
| 3 | 100qj2-80/16 | 80 | 1.1 | 3.1 | 3×1.5 1×1 | ||
| 4 | 100qj2-100/20 | 100 | 1.5 | 3.8 | 3×1.5 1×1 | ||
| 5 | 100qj2-110/22 | 110 | 1.5 | 3.8 | 3×1.5 1×1 | ||
| 6 | 100qj2-140/28 | 140 | 1.5 | 3.8 | 3×1.5 1×1 | ||
| 7 | 100qj2-150/30 | 150 | 2.2 | 5.6 | 3×1.5 1×1 | ||
| 8 | 100qj2-160/32 | 160 | 2.2 | 5.6 | 3×2.5 1×1.5 | ||
| 9 | 100qj2-190/38 | 190 | 2.2 | 5.6 | 3×2.5 1×1.5 | ||
| 10 | 100qj2-200/40 | 200 | 3.0 | 7.3 | 3×4 1×2.5 | ||
| 11 | eq100qj3.2-40/6 | 2.2 | 40 | 0.75 | 2.0 | 40 | 3×1.5 1×1 |
| 12 | 100qj3.2-54/8 | 54 | 0.75 | 2.0 | 3×1.5 1×1 | ||
| 13 | 100qj3.2.68/10 | 68 | 1.1 | 3.1 | 3×1.5 1×1 | ||
| 14 | 100qj3.2-72/11 | 72 | 1.1 | 3.1 | 3×1.5 1×1 | ||
| 15 | 100qj3.2-99/15 | 99 | 1.5 | 3.8 | 3×1.5 1×1 | ||
| 16 | 100qj3.2-108/16 | 108 | 2.2 | 5.6 | 3×1.5 1×1 | ||
| 17 | 100qj3.2-135/20 | 135 | 2.2 | 5.6 | 3×2.5 1×1.5 | ||
| 18 | ej3.2-144/21 | 144 | 3．o | 7.3 | 3×4 1×2.5 | ||
| 19 | 100qj3.2-170/25 | 170 | 3.0 | 7.3 | 3×4 1×2.5 | ||
| 20 | 100qj3.2-230/34 | 230 | 4.0 | 10.26 | 3×4 1×2.5 | ||
| 21 | 100qj5-24/6 | 5 | 24 | 0.75 | 2.0 | 40 | 3×1.5 1×1 |
| 22 | 100qj5-36/9 | 36 | 1.1 | 3.1 | 3×1.5 1×1 | ||
| 23 | 100qj5-48/12 | 48 | 1.5 | 3.8 | 3×1.5 1×1 | ||
| 24 | 100qj5-64/16 | 64 | 2.2 | 5.6 | 3×1.5 1×1 | ||
| 25 | 100qj5-72/18 | 72 | 2.2 | 5.6 | 3×1.5 1×1 | ||
| 26 | 100qj5-88/22 | 88 | 3.0 | 7.3 | 3×2.5 1×1.5 | ||
| 27 | 100qj5-96/24 | 96 | 3.0 | 7.3 | 3×2.5 1×1.5 | ||
| 28 | 1ooqj5-108/27 | 108 | 3.0 | 7.3 | 3×4 1×2.5 | ||
| 29 | 100qj5-128/32 | 128 | 4.0 | 10.26 | 3×4 1×2.5 | ||
| 30 | 100qj5-164/41 | 164 | 5.5 | 13.74 | 3×4 1×2.5 | ||
| 31 | 100qj5-220/55 | 220 | 7.5 | 18.5 | 3×6 1×4 |
| 序号 | 型号 | 流量(m3/h) | 扬程 | 电机功率(kw) | 额定电流(a) | 出水管直径 | 配套电缆规格 |
| 32 | 100qj8-15/3 | 8 | 15 | 0.75 | 2.0 | 50 | 3×1.5 1×1 |
| 33 | 100qj8-20/4 | 20 | 1.1 | 3.1 | 3×1.5 1×1 | ||
| 34 | 100qj8-30/6 | 30 | 1.5 | 3.8 | 3×1.5 1×1 | ||
| 35 | 100qj8-40/8 | 40 | 99 | 5.6 | 3×1.5 1×1 | ||
| 36 | 100qj8-50/10 | 50 | 3.0 | 7.3 | 3×2.5 1×1.5 | ||
| 37 | 100qj8-60/12 | 60 | 3.0 | 7.3 | 3×2.5 1×1.5 | ||
| 38 | 100qj8-70/14 | 70 | 3.0 | 7.3 | 3×2.5 1×1.5 | ||
| 39 | 100qj8-85/17 | 85 | 4.0 | 10.26 | 3×2.5 1×1.5 | ||
| 40 | 100qj8-95/19 | 95 | 5.5 | 13.74 | 3×4 1×2.5 | ||
| 41 | 100qj8-100/20 | 100 | 5.5 | 13.74 | 3×4 1×2.5 | ||
| 42 | 100qj8-110/22 | 110 | 5.5 | 13.74 | 3×4 1×2.5 | ||
| 43 | 100j8-135/27 | 135 | 7.5 | 18.5 | 3×4 1×2.5 | ||
| 44 | 100qj8-150/30 | 150 | 7.5 | 18.5 | 3×4 1×2.5 | ||
| 45 | 100qj10-48/1o | 10 | 48 | 2.2 | 5.6 | 50 | 3×1.5 1×1 |
| 46 | 100qj10-60/13 | 60 | 3.0 | 7.3 | 3×2.5 1×1.5 | ||
| 47 | 100qj10-80/17 | 80 | 4.0 | 10.26 | 3×2.5 1×1.5 | ||
| 48 | 100qj10-108/22 | 108 | 5.5 | 13.74 | 3×4 1×2.5 | ||
| 49 | 100qj10-130/27 | 130 | 7.5 | 18.5 | 3×4 1×2.5 | ||
| 50 | 100qj15-34/10 | 15 | 34 | 3．o | 7.3 | 50 | 3×2.5 1×1.5 |
| 51 | 100qj15-52/14 | 52 | 4.0 | 10.26 | 3×2.5 1×1.5 | ||
| 52 | 100qj15-58/18 | 58 | 5.5 | 13.74 | 3×4 1×2.5 | ||
| 53 | 100qj15-82/24 | 82 | 7.5 | 18.5 | 3×4 1×2.5 | ||
| 55 | 150qj5-85/12 | 5 | 85 | 3 | 7.9 | 50 | 3×4 |
| 56 | 150qj5-100/14 | 100 | 3 | 7.9 | 3×4 | ||
| 57 | 150qj5-150/21 | 150 | 4 | 10.26 | 3×4 | ||
| 58 | 150qj5-200/28 | 200 | 5.5 | 13.74 | 3×6 | ||
| 59 | 150qj5-250/35 | 250 | 7.5 | 18.5 | 3×6 | ||
| 60 | 150qj5-300/42 | 300 | 9.2 | 22.12 | 3×10 | ||
| 61 | 150qj10-50/7 | 10 | 50 | 3 | 7.9 | 3×4 | |
| 62 | 150qj10-78/11 | 78 | 4 | 10.26 | 3×4 |
| 序号 | 型号 | 流量(m3/h) | 扬程(m) | 电机功率(kw) | 额定电流(a) | 出水管直径 | 配套电缆规格 |
| 63 | 150qj10-100/14 | 10 | 100 | 5.5 | 13.74 | 50 | 3×4 |
| 64 | 150qj10-128/18 | 128 | 7.5 | 18.5 | 3×6 | ||
| 65 | 150qj10-150/21 | 150 | 7.5 | 18.5 | 3×6 | ||
| 66 | 150qj10-178/25 | 178 | 9.2 | 22.12 | 3×6 | ||
| 67 | 150qj10-200/28 | 200 | 11 | 26.28 | 3×10 | ||
| 68 | 150qj10-250/35 | 250 | 13 | 30.87 | 3×10 | ||
| 69 | 150qj10-300/42 | 300 | 15 | 35.62 | 3×16 | ||
| 70 | 150qj20-26/4 | 20 | 26 | 3 | 7.9 | 3×4 | |
| 71 | 150qj20-33/5 | 33 | 3 | 7.9 | 3×4 | ||
| 72 | 150qj20-39/6 | 39 | 4 | 10.26 | 3×4 | ||
| 73 | 150qj20-46/7 | 46 | 5.5 | 13.74 | 3×4 | ||
| 74 | 150qj20-52/8 | 52 | 5.5 | 13.74 | 3×4 | ||
| 75 | 150qj20-59/9 | 59 | 5.5 | 13.74 | 3×4 | ||
| 76 | 150q220-65/10 | 65 | 7.5 | 18.5 | 3×4 | ||
| 77 | 150qj20-72/11 | 72 | 7.5 | 18.5 | 3×4 | ||
| 78 | 150qj20-78/12 | 78 | 7.5 | 18.5 | 3×6 | ||
| 79 | 150qj201-85/13 | 85 | 9.2 | 22.12 | 3×6 | ||
| 80 | 150qj20-91/14 | 91 | 9.2 | 22.12 | 3×6 | ||
| 81 | 150qj20-98/15 | 98 | 9.2 | 22.12 | 3×6 | ||
| 82 | 150qj20-104/16 | 104 | 11 | 26.28 | 3×6 | ||
| 83 | 150qj20-111/17 | 111 | 11 | 26.28 | 3×6 | ||
| 84 | 150qj20-117/17 | 117 | 13 | 30.87 | 3×6 | ||
| 85 | 150qj20-124/19 | 124 | 13 | 30.87 | 3×6 | ||
| 86 | 150qj20-130/20 | 130 | 13 | 30.87 | 3×6 | ||
| 87 | 150qj20-137/21 | 137 | 15 | 35.62 | 3×6 | ||
| 88 | 150qj20-143/22 | 143 | 15 | 35.62 | 3×6 | ||
| 89 | 150qj20-150/23 | 150 | 15 | 35.62 | 3×6 | ||
| 90 | 150qj20-156/24 | 156 | 15 | 35.62 | 3×10 | ||
| 91 | 150q220-163/25 | 163 | 15 | 35.62 | 3×10 | ||
| 92 | 150qj25-24/3 | 25 | 24 | 3 | 7.9 | 65 | 3×4 |
| 93 | 150qj25-32/4 | 32 | 4 | 10.3 | 3×4 |
| 序号 | 型号 | 流量(m3/h) | 扬程 | 电机功率(kw) | 额定电流(a) | 出水管直径 | 配套电缆规格 |
| 94 | 150qj25-40/5 | 25 | 40 | 5.5 | 13.7 | 65 | 3×4 |
| 95 | 150qj25-48/6 | 48 | 5.5 | 13.7 | 3×4 | ||
| 96 | 150qj25-56/7 | 56 | 7.5 | 18.5 | 3×4 | ||
| 97 | 150qj25--64/8 | 64 | 7.5 | 18.5 | 3×4 | ||
| 98 | 150qj25-72/9 | 72 | 9.2 | 18.5 | 3×6 | ||
| 99 | 1509325-80/10 | 80 | 9.2 | 22.1 | 3×6 | ||
| 100 | 150qj25-88/11 | 88 | 11 | 26.3 | 3×6 | ||
| 101 | 150qj25-96/12 | 96 | 11 | 26.3 | 3×6 | ||
| 102 | 150qj25-104/13 | 104 | 13 | 30.9 | 3×6 | ||
| 103 | 150qj25-112/14 | 112 | 13 | 30.9 | 3×6 | ||
| 104 | 150qj25-120/15 | 120 | 15 | 35.6 | 3×6 | ||
| 105 | 150qj25-128/16 | 128 | 15 | 35.6 | 3×6 | ||
| 106 | 150qj25-136/17 | 136 | 18.5 | 44.0 | 3×10 | ||
| 107 | 150qj25-144/18 | 144 | 18.5 | 44.0 | 3×10 | ||
| 108 | 150qj25-152/19 | 152 | 18.5 | 44.0 | 3×10 | ||
| 109 | 150qj32-18/3 | 32 | 18 | 3 | 7.9 | 65 | 3×4 |
| 110 | 150qj32-24/4 | 24 | 4 | 10.26 | 3×4 | ||
| 111 | 150qj32-30/5 | 30 | 5.5 | 13.74 | 3×4 | ||
| 112 | 150qj32-36/6 | 36 | 5.5 | 13.74 | 3×4 | ||
| 113 | 150qj32-42/7 | 42 | 7.5 | 18.5 | 3×6 | ||
| 114 | 150qj32-54/9 | 54 | 9.2 | 22.12 | 3×6 | ||
| 115 | 150qj32-66/11 | 66 | 11 | 26.28 | 3×6 | ||
| 116 | 150qj32-72/12 | 72 | 13 | 30.87 | 3×6 | ||
| 117 | 150qj32-84/14 | 84 | 13 | 30.87 | 3×6 | ||
| 118 | 150qj32-90/15 | 90 | 15 | 35.62 | 3×6 | ||
| 119 | 150qj32-96/16 | 96 | 15 | 35.62 | 3×6 | ||
| 120 | 150qj32-108/18 | 108 | 18.5 | 44.0 | 3×10 | ||
| 121 | 150qj50-6/1 | 50 | 6 | 3 | 7.9 | 80 | 3×4 |
| 122 | 150qj50-12/2 | 12 | 4 | 10.26 | 3×4 | ||
| 123 | 150qj50-18/3 | 18 | 5.5 | 13.74 | 3×4 | ||
| 124 | 150qj50-24/4 | 24 | 7.5 | 18.5 | 3×6 | ||
| 125 | 150qj50-30/5 | 30 | 9.2 | 22.12 | 3×6 |
| 序号 | 型号 | 流量(m3/h) | 扬程 | 电机功率(kw) | 额定电流(a) | 出水管直径 | 配套电缆规格 |
| 126 | 150qj501-36/6 | 50 | 36 | 9.2 | 22.12 | 80 | 3×6 |
| 127 | 150qj501-42/7 | 42 | 11 | 26.28 | 3×6 | ||
| 128 | 150qj50-48/8 | 48 | 13 | 30.87 | 3×6 | ||
| 129 | 150qj50-54/9 | 54 | 15 | 35.62 | 3×6 | ||
| 130 | 150qj50-60/10 | 60 | 18.5 | 44.0 | 3×6 | ||
| 131 | 150qj50-66/11 | 66 | 18.5 | 44.0 | 3×6 | ||
| 132 | 150qj50-72/12 | 72 | 18.5 | 44.0 | 3×10 |
| 133 | 200qj20-40/3 | 20 | 40 | 4 | 10.1 | 50 | 3×4 |
| 134 | 200qj20-54/4 | 54 | 5.5 | 13.6 | 3×4 | ||
| 135 | 200qj20-67/5 | 67 | 7.5 | 18 | 3×4 | ||
| 136 | 200qj20-81/6 | 81 | 7.5 | 18 | 3×4 | ||
| 137 | 200qj20-93/7 | 93 | q9 | 21.7 | 3×6 | ||
| 138 | 200qj20-108/8 | 108 | 11 | 25.8 | 3×6 | ||
| 139 | 200qj20-121/9 | 121 | 13 | 29.8 | 3×6 |
| 序号 | 型号 | 流量(m3/h) | 扬程 | 电机功率(kw) | 额定电流(a) | 出水管直径 | 配套电缆规格 |
| 140 | 2000j20-133/10 | 20 | 133 | 15 | 33.9 | 50 | 3×6 |
| 141 | 2000j20-148/11 | 148 | 15 | 33.9 | 3×6 | ||
| 142 | 2000320-175/13 | 175 | 18.5 | 41.6 | 3×10 | ||
| 143 | 2000j20-202/15 | 202 | 22 | 48.2 | 3×16 | ||
| 144 | 2000j20-243/18 | 243 | 25 | 54.5 | 65 | 3×16 | |
| 145 | 20003201-270/20 | 270 | 30 | 65.4 | 3×25 | ||
| 146 | 2000320-297/22 | 297 | 30 | 65.4 | 3×25 | ||
| 147 | 2000j20-338/25 | 338 | 37 | 79.7 | 3×25 | ||
| 148 | 200q320-350/26 | 350 | 37 | 79.7 | 3×35 | ||
| 149 | 2000320-363/27 | 363 | 37 | 79.7 | 3×35 | ||
| 150 | 200qj20-400/30 | 400 | 45 | 96.9 | 3×50 | ||
| 151 | 2000j20-450/34 | 450 | 45 | 96.9 | 3×50 | ||
| 152 | 2000332-26/2 | 32 | 26 | 4 | 10.1 | 65 | 3×4 |
| 153 | 2000j32-39/3 | 39 | 5.5 | 13.6 | 3×4 | ||
| 154 | 200q332-52/4 | 52 | 7.5 | 18 | 3×4 | ||
| 155 | 2000j32-65/5 | 65 | 11 | 25.8 | 3×6 | ||
| 156 | 2000332-78/6 | 78 | 11 | 25.8 | 3×6 | ||
| 157 | 2000j32-91/7 | 91 | 13 | 29.8 | 3×6 | ||
| 158 | 200q3321-104/8 | 104 | 15 | 33.9 | 3×6 | ||
| 159 | 200qj32-130/10 | 130 | 18.5 | 41.6 | 3×10 | ||
| 160 | 200qj32-156/12 | 156 | 25 | 54.5 | 3×16 | ||
| 161 | 200qj32-195/15 | 195 | 30 | 65.4 | 3×16 | ||
| 162 | 200qj32-234/18 | 234 | 37 | 79.7 | 3×25 | ||
| 163 | 200qj32-247/19 | 247 | 37 | 79.7 | 3×25 | ||
| 164 | 200q332-260/20 | 260 | 45 | 96.9 | 3×25 | ||
| 165 | 200qj32-286/22 | 286 | 45g | 96.9 | 3×35 | ||
| 167 | 200qj40-26/2 | 40 | 26 | 5.5 | 13.6 | 3×4 | |
| 168 | 200qj40-39/3 | 39 | 7.5 | 18 | 3×4 | ||
| 169 | 200q340-52/4 | 52 | q9 | 21.7 | 3×6 | ||
| 170 | 200qj40-65/5 | 65 | 11 | 25.8 | 3×6 | ||
| 171 | 200qj40-78/6 | 78 | 15 | 33.9 | 3×6 | ||
| 172 | 200qj40-104/8 | 104 | 18.5 | 41.6 | 3×10 | ||
| 173 | 200qj40-117/9 | 117 | 22 | 48.2 | 3×10 | ||
| 174 | 200qj40-143/11 | 143 | 25 | 54.5 | 3×10 |
| 序号 | 型号 | 流量(m3/h) | 扬程(m) | 电机功率(kw) | 额定电流(a) | 出水管直径 | 配套电缆规格 |
| 175 | 200qj40-169/13 | 40 | 169 | 30 | 65.4 | 65 | 3×16 |
| 176 | 200qj40-182/14 | 182 | 37 | 79.7 | 3×16 | ||
| 177 | 200qj40-208/16 | 208 | 37g | 79.7 | 3×25 | ||
| 178 | 200qj40-234/18 | 234 | 45g | 96.9 | 3×25 | ||
| 179 | 200qj40-247/19 | 247 | 45g | 96.9 | 3×35 | ||
| 180 | 200qj50-13/1 | 50 | 13 | 4 | 10.1 | 80 | 3×4 |
| 181 | 200qj50-26/2 | 26 | 5.5 | 13.6 | 3×4 | ||
| 182 | 200qj50-39/3 | 39 | 9.2 | 21.7 | 3×4 | ||
| 183 | 200qj50-52/4 | 52 | 11 | 25.8 | 3×6 | ||
| 184 | 200qj50-65/5 | 65 | 15 | 33.9 | 3×6 | ||
| 185 | 200qjs0-78/6 | 78 | 18.5 | 41.6 | 3×6 | ||
| 186 | 200qj50-91/7 | 91 | 22 | 48.2 | 3×10 | ||
| 187 | 200qj50-104/8 | 104 | 25 | 54.5 | 3×10 | ||
| 188 | 200qj50-117/9 | 117 | 30 | 65.4 | 3×10 | ||
| 189 | 200qj50-130/10 | 130 | 30 | 65.4 | 3×16 | ||
| 190 | 200qj50-156/12 | 156 | 37 | 79.7 | 3×16 | ||
| 191 | 200qj50-182/14 | 182 | 45g | 96.9 | 3×25 | ||
| 192 | 200qj50-195/15 | 195 | 45g | 96.9 | 3×25 | ||
| 193 | 200qj63-12/1 | 63 | 12 | 4 | 10.1 | 80 | 3×4 |
| 194 | 200qj63-24/2 | 24 | 7.5 | 18 | 3×4 | ||
| 195 | 200qj63-36/3 | 36 | 11 | 25.8 | 3×6 | ||
| 196 | 200qj63-48/4 | 48 | 15 | 33.9 | 3×6 | ||
| 197 | 200qj63-60/5 | 60 | 18.5 | 41.6 | 3×10 | ||
| 198 | 200qj63-72/6 | 72 | 99 | 48.2 | 3×10 | ||
| 199 | 200qj63-84/7 | 84 | 9氏 | 54.5 | 3×10 | ||
| 200 | 200qj63-96/8 | 96 | 30 | 65.4 | 3×16 | ||
| 201 | 200qj63-108/9 | 108 | 30 | 65.4 | 3×16 | ||
| 202 | 200qj63-120/10 | 120 | 37 | 79.7 | 3×25 | ||
| 203 | 200qj63-144/12 | 144 | 45 | 96.9 | 3×25 | ||
| 204 | 200qj80-11/1 | 80 | 11 | 4 | 10.1 | 100 | 3×4 |
| 205 | 200qj80-22/1 | 22- | 7.5 | 18 | 3×4 | ||
| 206 | 200qjs0-33/3 | 33 | 11 | 25.8 | 3×6 | ||
| 207 | 200qj80-44/4 | 44 | 15 | 33.9 | 3×6 | ||
| 208 | 200qj80-55/5 | 55 | 18.5 | 41.6 | 3×10 |
| 序号 | 型号 | 流量(m3/h) | 扬程(m) | 电机功率(kw) | 额定电流(a) | 出水管直径 | 配套电缆规格 |
| 209 | 200qj80-66/6 | 80 | 66 | 22 | 48.2 | 100 | 3×10 |
| 210 | 200qj801-77/7 | 77 | 30 | 65.4 | 3×16 | ||
| 211 | 200qj80-88/8 | 88 | 37 | 79.7 | 3×16 | ||
| 212 | 2000j80-99/9 | 99 | 37 | 79.7 | 3×16 | ||
| 213 | 200qj80-121/11 | 121 | 45 | 96.9 | 3×25 | ||
| 214 | 250qj32-138/6 | 32 | 138 | 22 | 47.9 | 65 | 3×10 |
| 215 | 250qj32-161/7 | 161 | 25 | 53.8 | 3×16 | ||
| 216 | 250qj321-184/8 | 184 | 30 | 64.2 | 3×16 | ||
| 217 | 250qj32-207/9 | 207 | 37 | 77.8 | 3×16 | ||
| 218 | 250qj32-230/10 | 230 | 37 | 77.8 | 3×25 | ||
| 219 | 250qj32-253/11 | 253 | 45 | 94.1 | 3×25 | ||
| 220 | 250qj32-276/12 | 276 | 45 | 94.1 | 3×25 | ||
| 231 | 250qj32-300/13 | 300 | 55g | 114.3 | 80 | 3×35 | |
| 232 | 250qj32-322/14 | 322 | 55g | 114.3 | 3×35 | ||
| 233 | 250qj32-345/15 | 345 | 63g | 130.9 | 3×50 | ||
| 234 | 250qj32-368/16 | 368 | 63g | 130.9 | 3×50 | ||
| 235 | 250qj32-391/17 | 391 | 63g | 130.9 | 3×70 | ||
| 236 | 250qj32-414/18 | 414 | 75g | 152.3 | 3×70 | ||
| 237 | 250qj32-437/19 | 437 | 75g | 152.3 | 3×70 | ||
| 238 | 250qj32-460/20 | 460 | 75g | 152.3 | 3×70 | ||
| 239 | 250qj32-483/21 | 483 | 90g | 182.8 | 3×95 | ||
| 240 | 250qj32-506/22 | 506 | 90g | 182.8 | 3×95 | ||
| 241 | 250qj32-529/23 | 529 | 90g | 182.8 | 3×95 | ||
| 242 | 250qj32-552/24 | 552 | 90g | 182.8 | 3×95 | ||
| 243 | 250qj32-575/25 | 575 | 100g | 203.1 | 3×95 | ||
| 244 | 250qj32-598/26 | 598 | 100g | 203.1 | 3×95 | ||
| 245 | 250qj50-20/1 | 50 | 20 | 5.5 | 13.6 | 65 | 3×4 |
| 246 | 250qj50-40/2 | 40 | 9.2 | 21.7 | 3×4 | ||
| 247 | 250qj50-60/3 | 60 | 13 | 29.8 | 3×6 | ||
| 248 | 250qj50-80/4 | 80 | 18.5 | 41.6 | 3×10 | ||
| 249 | 250qj50-100/4 | 100 | 22 | 47.9 | 80 | 3×10 | |
| 250 | 250qj50-120/6 | 120 | 25 | 53.8 | 3×16 | ||
| 251 | 250qj50-140/7 | 140 | 37 | 77.8 | 3×16 |
| 序号 | 型号 | 流量(m3/h) | 扬程(m) | 电机功率(kw) | 额定电流(a) | 出水管直径 | 配套电缆规格 |
| 252 | 250qj50-160/8 |
| 160 | 37 | 77.8 | 80 | 3×16 |
| 253 | 250qj50-180/9 | 180 | 45 | 94.1 | 3×25 | ||
| 254 | 250qj50-200/10 | 200 | 45 | 94.1 | 3×25 | ||
| 255 | 2509350-220/11 | 220 | 55g | 114.3 | 3×35 | ||
| 256 | 250qj50-240/12 | 240 | 55g | 114.3 | 100 | 3×50 | |
| 257 | 250qj50-260/13 | 260 | 63g | 130.9 | 3×50 | ||
| 258 | 250qj50-280/14 | 280 | 63g | 130.9 | 3×50 | ||
| 259 | 250qj50-300/15 | 300 | 63g | 130.9 | 3×50 | ||
| 260 | 250qj50-320/16 | 50 | 320 | 75g | 152.3 | 3×70 | |
| 261 | 250qj50-340/17 | 340 | 90g | 182.8 | 3×70 | ||
| 262 | 250qj50-360/18 | 360 | 90g | 182.8 | 3×70 | ||
| 263 | 250qj50-380/19 | 380 | 1oog | 203.1 | 3×95 | ||
| 264 | 250qj50-400/20 | 400 | 100g | 203.1 | 3×95 | ||
| 265 | 2509ff50-420/21 | 420 | 110g | 223.4 | 3×95 | ||
| 266 | 250qj50-440/22 | 440 | 110g | 223.4 | 3×95 | ||
| 267 | 250qj50-460/23 | 460 | 110g | 223.4 | 3×95 | ||
| 268 | 250qj50-480/24 | 480 | 110g | 223.4 | 3-2×70 | ||
| 269 | 250qj50-500/25 | 500 | 110g | 223.4 | 3-2×70 | ||
| 270 | 250qj80-20/1 | 80 | 20 | 7.5 | 18 | 3×4 | |
| 271 | 250qj80-40/9, | 40 | 15 | 33.9 | 3×6 | ||
| 272 | 250qj80-60/3 | 60 | 22 | 47.9 | 3×10 | ||
| 273 | 250qj80-80/4 | 80 | 30 | 64.2 | 3×16 | ||
| 274 | 250qj80-100/5 | 100 | 37 | 77.8 | 3×25 | ||
| 275 | 250qj801-120/6 | 120 | 45 | 94.1 | 3×25 | ||
| 276 | 250qj80-140/7 | 140 | 55 | 114.3 | 3×25 | ||
| 277 | 250qj80-160/8 | 160 | 55 | 114.3 | 3×25 | ||
| 278 | 250qj80-180/9 | 180 | 63 | 130.9 | 3×35 | ||
| 279 | 250qj80-200/1o | 200 | 75 | 152.3 | 3×50 | ||
| 280 | 250qj80-220/11 | 220 | 90g | 182.8 | 3×70 | ||
| 281 | 250qj80-240/12 | 240 | 90g | 182.8 | 3×70 | ||
| 282 | 250qj80-260/13 | 260 | 90g | 182.8 | 3×70 |
| 序号 | 型号 | 流量(m3/h) | 扬程(m) | 电机功率(kw) | 额定电流(a) | 出水管直径 | 配套电缆规格 |
| 283 | 250qj80-280/14 | 80 | 280 | 100g | 203.1 | 100 | 3×95 |
| 284 | 250qj80-300/15 | 300 | 110g | 223.4 | 3×95 | ||
| 285 | 250qj80-320/16 | 320 | 110g | 223.4 | 3×95 | ||
| 286 | 250qj100-18/1 | 100 | 18 | 7.5 | 18 | 3×4 | |
| 287 | 250qj100-36/2 | 36 | 15 | 33.9 | 3×6 | ||
| 288 | 250q5100-54/3 | 54 | 25 | 53.8 | 3×16 | ||
| 289 | 25093100-72/4 | 72 | 30 | 64.2 | 3×16 | ||
| 290 | 250qj100-108/6 | 108 | 45 | 94.1 | 3×25 | ||
| 291 | 250qj100-126/7 | 126 | 55 | 114.3 | 3×25 | ||
| 292 | 250qj100-144/8 | 144 | 63 | 130.9 | 3×35 | ||
| 293 | 250qj100-162/9 | 162 | 75 | 152.3 | 3×35 | ||
| 294 | 250qj100-198/11 | 198 | 90g | 182.8 | 3×50 | ||
| 295 | 250qj100-216/12 | 216 | 100g | 203.1 | 3×70 | ||
| 296 | 250qj100-234/13 | 234 | 110g | 223.4 | 3×95 | ||
| 297 | 250qj100-252/14 | 252 | 110g | 233.4 | 3×95 | ||
| 298 | 250qj125-16/1 | 125 | 16 | 9.2 | 21.7 | 125 | 3×4 |
| 299 | 250qj1251-32/2 | 32 | 18.5 | 41.6 | 3×6 | ||
| 300 | 250qj125-48/3 | 48 | 25 | 53.8 | 3×50 | ||
| 301 | 250qj125-64/4 | 64 | 37 | 77.8 | 3×16 | ||
| 302 | 250qj125-80/5 | 80 | 45 | 94.1 | 3×16 | ||
| 303 | 250qj125-96/6 | 96 | 55 | 114.3 | 3×25 | ||
| 304 | 250qj125-112/7 | 112 | 63 | 130.9 | 3×35 | ||
| 305 | 250qj125-128/8 | 128 | 75 | 152.3 | 3×35 | ||
| 306 | 250qj125-144/9 | 144 | 90g | 182.8 | 3×3 | ||
| 307 | 250qj125-160/10 | 160 | 90g | 182.8 | 3×35 | ||
| 308 | 250qj125-176/11 | 176 | 100g | 203.1 | 3×50 | ||
| 309 | 250qj125-192/12 | 192 | 110g | 223.4 | 3×50 | ||
| 310 | 250qj125-208/13 | 208 | 110g | 223.4 | 3×70 | ||
| 311 | 250qj140-15/1 | 140 | 15 | 9.2 | 21.7 | 3×6 | |
| 312 | 250qj140-30/2 | 30 | 18.5 | 41.6 | 3×6 | ||
| 313 | 250qj140-45/3 | 45 | 30 | 64.2 | 3×16 |
| 序号 | 型号 | 流量(m3/h) | 扬程(m) | 电机功率(kw) | 额定电流(a) | 出水管直径 | 配套电缆规格 |
| 314 | 250qj140-60/4 | 140 | 60 | 37 | 77.8 | 125 | 3×16 |
| 315 | 250qj140-75/5 | 75 | 45 | 94.1 | 3×16 | ||
| 316 | 250qj140-90/6 | 90 | 55 | 114.3 | 3×25 | ||
| 317 | 250qj140-105/7 | 105 | 63 | 130.9 | 3×35 | ||
| 318 | 250qj140-120/8 | 120 | 75 | 152.3 | 3×35 | ||
| 319 | 250qj140-150/10 | 150 | 90g | 182.8 | 3×35 | ||
| 320 | 250qj140-165/11 | 165 | 100g | 203.1 | 3×50 | ||
| 321 | 250qj140-180/12 | 180 | 110g | 223.4 | 3×70 | ||
| 322 | 250qj160-15/1 | 160 | 15 | 11 | 25.8 | 3×6 | |
| 323 | 250qj160-30/2 | 30 | 22 | 47.9 | 3×16 | ||
| 324 | 250qj160-45/3 | 45 | 37 | 77.8 | 3×16 | ||
| 325 | 250qj160-60/4 | 60 | 45 | 94.1 | 3×25 | ||
| 326 | 250qj160-75/5 | 75 | 55 | 114.3 | 3×25 | ||
| 327 | 250qj160-90/6 | 90 | 63 | ．130.9 | 3×35 | ||
| 328 | 250qj160-105/7 | 105 | 75 | 152.3 | 3×35 | ||
| 329 | 250qj160-120/8 | 120 | 90 | 182.8 | 3×35 | ||
| 330 | 250qj160-135/9 | 135 | 90g | 182.8 | 3×35 | ||
| 331 | 250qj160-150/10 | 150 | 100g | 203.1 | 3×50 | ||
| 332 | 300qj200-20/1 | 200 | 20 | 18.5 | 41.6 | 125 | 3×6 |
| 333 | 300qj200-40/2 | 40 | 37 | 77.8 | 3×16 | ||
| 334 | 300qj200-60/3 | 60 | 55 | 114.3 | 3×25 | ||
| 335 | 300qj200-80/4 | 80 | 75 | 152.3 | 3×35 | ||
| 336 | 300qj200-100/5 | 100 | 90g | 182.8 | 3×50 | ||
| 337 | 300qj200-120/6 | 120 | 110g | 220.8 | 3×50 | ||
| 338 | 300qj200-140/7 | 140 | 125g | 249.5 | 3×70 | ||
| 339 | 300qj200-160/8 | 160 | 140g | 277.8 | 3×70 | ||
| 340 | 300qj230-20/1 | 230 | 20 | 22 | 47.9 | 150 | 3×6 |
| 340 | 300qj230-40/2 | 40 | 45 | 94.1 | 3×16 | ||
| 342 | 300qj230-60/3 | 60 | 75 | 154 | 3×25 | ||
| 343 | 300qj230-80/4 | 80 | 90g | 183.8 | 3×35 | ||
| 344 | 300qj230-100/5 | 100 | 90g | 183.8 | 3×5 |
| 序号 | 型号 | 流量(m3/h) | 扬程(m) | 电机功率(kw) | 额定电流(a) | 出水管直径 | 配套电缆规格 |
| 34 | 300qj250-15/1 | 250 | 15 | 18.5 | 41.6 | 150 | 3×10 |
| 346 | 300qj250-30/2 | 30 | 37 | 77.8 | 3×16 | ||
| 347 | 300qj250-24/1 | 24 | 30 | 64.2 | 3×16 | ||
| 348 | 300qj250-48/2 | 48 | 55 | 114.3 | 3×25 | ||
| 349 | 300qj250-72/3 | 72 | 90g | 183.8 | 3×35 | ||
| 350 | 300qj320-28/1 | 320 | 28 | 45 | 94.1 | 200 | 3×16 |
| 351 | 300qj320-56/2 | 56 | 75 | 152.3 | 3×35 | ||
| 352 | 300qj320-84/3 | 84 | 125g | 249.5 | 3×50 | ||
| 353 | 350qj250-25/1 | 250 | 25 | 30 | 64.2 | 150 | 3×25 |
| 354 | 350qj250-50/2 | 50 | 63 | 130.9 | 3×35 | ||
| 355 | 350qj250-75/3 | 75 | 90g | 182.8 | 3×50 | ||
| 356 | 350qj250-100/4 | 100 | 125g | 249.5 | 3×50 | ||
| 357 | 350qj320-30/1 | 320 | 30 | 45 | 94.1 | 200 | 3×16 |
| 358 | 350qj320-60/2 | 60 | 90g | 182.8 | 3×50 | ||
| 359 | 350qj320-90/3 | 90 | 145 | 277.8 | 3×50 | ||
| 360 | 350qj320-20/1 | 20 | 30 | 64.2 | 3×16 | ||
| 361 | 350qj320-40/2 | 40 | 63 | 130.9 | 3×35 | ||
| 362 | 350qj500-20/1 | 500 | 20 | 45 | 94.1 | 3×25 | |
| 363 | 350qj500-40/1 | 40 | 90g | 182.8 | 3×50
|
联系qq：1597533116
联系邮箱：equanby@163.com
传真：86-21-59266228
联系地址：上海市青浦区金泽工业园区
扫一扫 微信咨询
©2024 上海鄂泉泵业有限公司 尊龙凯时官方入口的版权所有 备案号： googlesitemap 总访问量：660482
产品推荐区：yw型液下排污泵、不锈钢潜水排污泵、isg立式管道离心泵
销售部
咨询电话
