耐腐蚀不锈钢污水自吸泵zwp型-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-03
  • 产品型号:  zwp型
  • 简单描述
  • 耐腐蚀不锈钢污水自吸泵具有结构简单,自吸性能好,(自吸高度可达5m),排污能力强,高效节能,维修方便(*可替代wq/qw潜污泵)等特点,在污水泵系列产品中具有广阔的应用市场发展前景。
详细介绍

耐腐蚀不锈钢污水自吸泵产品特点
1、采用双叶片叶轮结构,大大提高了污物的通过能力;
2、机械密封采用新型磨檫副,并长期处入油室内运行;
3、整体结构紧凑、体积小、燥声小、节能检修方便,方便用户更换;
4、自动控制柜可以根据所需液化变化,自动控制泵的超动与停止,不需专人看管,使用极为方便;
5、可根据用户需要配备安装方式,它给安装、维修到来的方便,人可不必此为而进入污水坑;
6、能够在设计范围内使用,而保证电机不会过载;
zw无堵塞排污自吸泵是在反复研究国内外同类产品技术的基础上成功开发的一种结构新颖的产品,该泵集自吸和无堵塞排污于一体,采用轴向回流的形式,并通过泵体.叶轮流道的*设计,即可象一般自吸清水泵那样不需安装底阀和灌引水,又可吸排含大颗粒固体和长纤维杂质缠解。广泛应用于市政排污工程,河塘养殖粪便处理,沉淀废矿杂质,轻工、造纸、食品、化工、制药、电力、桨料和混合物等化工介质量想的杂质泵。
不锈钢自吸泵产品用途
zw无堵塞排污自吸泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业,输送带颗粒的污水,污物,也可用于清水及带弱腐蚀性介质。
自吸泵使用条件
1、环境温度≤50℃,介质温度≤80℃特殊要求可达200℃
2、介质ph值铸铁材质为6--9级,不锈钢为2-13。
3、介质重度不超过1240千克/m3.
4、自吸高度不能超过规定值4.5-5.5米,吸入管长度为≤10米。
5、通过能力悬浮颗粒直径为泵口径的60%,纤维长度为泵口径的5倍.
不锈钢自吸泵结构及工作原理

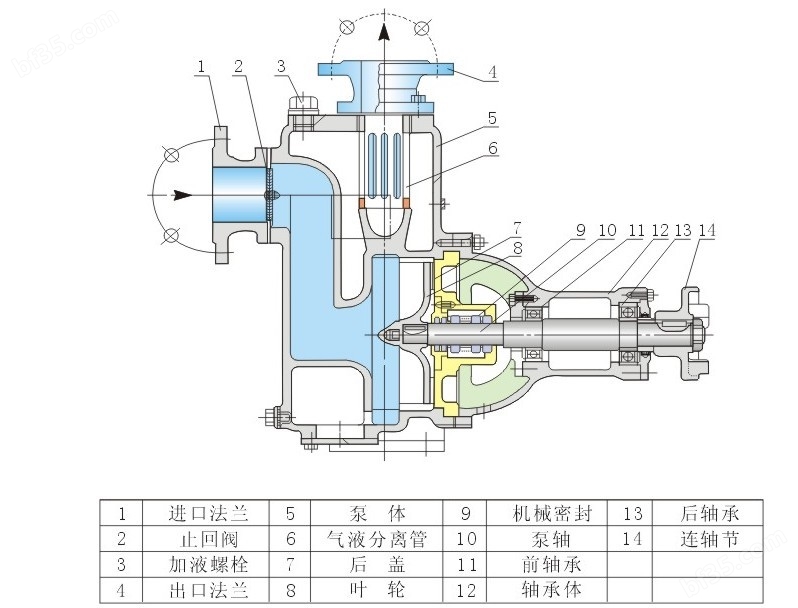

zw无堵塞排污自吸泵,主要由泵体, 叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。泵的结构见图。
泵的工作原理:泵体内设有储液腔,并通过上方的回流孔和下方的循环孔与泵工作腔相通,构成泵的轴向加流外混式系统。泵停止工作后,泵内腔已储有一定容积的液体。当泵起动时,有关当局内的储液在叶轮的作用下,夹带着空气被向上抛出,液体通过气液分离管的网格回流到工作腔,气体被排出泵外,使泵内形成一定的真空度,达到自吸的作用。
耐腐蚀不锈钢污水自吸泵技术选型

型号

流量q
m3/h

扬程
m

电机功率
kw

转速
r/min

25zwp8-15

8

15

1.5

2900

32zwp10-20

10

20

2.2

2900

32zwp20-12

20

12

2.2

2900

40zwp20-12

20

12

2.2

2900

40zwp10-20

10

20

2.2

2900

40zwp15-30

15

30

3

2900

50zwp10-20

10

20

2.2

2900

50zwp20-12

20

12

2.2

2900

50zwp15-30

15

30

3

2900

65zwp30-18

30

18

4

1450

65zwp20-30

20

30

5.5

2900

65zwp15-30

15

30

3

2900

65zwp20-14

20

14

2.2

2900

65zwp25-40

25

40

7.5

2900

65zwp30-50

30

50

11

2900

80zwp40-16

40

16

4

1450

80zwp40-50

40

50

18.5

2900

80zwp65-25

65

25

7.5

2900

80zwp80-35

80

35

15

2900

80zwp50-60

50

60

22

2900

100zwp100-15

100

15

7.5

1450

100zwp80-20

80

20

7.5

1450

100zwp100-20

100

20

11

1450

100zwp100-30

100

30

22

2900

100zwp80-60

80

60

37

2900

100zwp80-80

80

80

45

2900

125zwp120-20

120

20

15

1450

125zwp200-15

200

15

15

1450

150zwp200-15

200

15

15

1450

150zwp250-25

250

25

45

2900

200zwp280-14

280

14

22

1450

200zwp300-18

300

18

37

1450

200zwp280-28

280

28

55

1450

250zwp420-20

420

20

55

1450

300zwp800-14

800

14

55

1450

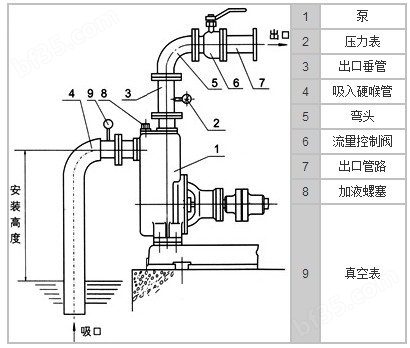

自吸泵安装指导


1、在泵与电动机直联传动时,应注意泵轴与电动机输出的同轴度;泵安装的准确与否对泵的运行平稳性和使用寿命有较大的影响,因此必须仔细认真地安装和校正。
2、泵联轴器必须用螺母紧固好,并锁紧螺母,谨防螺母松动,否则易引起叶轮窜动,造成机械故障。
3、为使泵体内能够保持一定的储存液,以达到较好的自吸能力和防止机械密封的干磨擦,必须使泵的进口高于泵轴中心线。
4、吸入管路的安装应注意:
a.吸入口的安装高度不能超过5米,在条件许可时,吸入口的安装高度应尽可能地低于水池zui低的储水平面,并尽量缩短吸入管的长度,少装弯头,这样有利于缩短自吸时间,提高自吸功能。
b.吸入管路中的阀门、法兰等应严防漏气或渗漏液体,即吸入管路不允许有漏气现象存在。
c.应防止泵体内吸入固体等杂物,为此吸入管路上应设置过滤器。过滤器的有效过流面积应为吸入管截面的2-3倍,过滤器应定期检查。
d.吸入管路和吐出管路应有自己的支架,泵体本身不允许承受管路的负荷。
5、泵在安装时,应使泵及管路的静电接地电阻达到其规定要求。
6、安装时应严格检查泵壳及管路中有无石块,铁砂等杂物。
7、校正泵联轴器及电机动联轴器的安装间隙及同轴度,其不同轴度允许偏差为0.1毫米。泵轴和电动机轴的高度差可在底脚上垫铜皮或铁皮调整。
8、在机组实际运转3-4小时后,作zui后检查,如无不良现象,则认为安装已妥,在试运转中应检查轴承的温度,轴承体的温度不宜超过70℃。
9、该泵轴承体凡设有冷却室装置的冷却水接头供配内孔为φ12的胶管或塑料管之用,其螺纹尺寸为m12×1.75。
10、在泵的出口管路上如装有单向阀而在自吸过程中不能使泵顺利地排出气体时,应在泵的出口处加接排气小管及阀。
启动前的准备及运行
1、检查泵底座、轴承器、轴承座等连接部位的坚固件有否松动?如有松动应固紧。
2、用手转动联轴器是否有卡逞或异声等现象?
3、打开泵上方的加水阀门,加入储液水不少于泵体容积的三分之二,关闭阀门。以后开机不需再灌引水。
4、接上电源试转一下,人电机端看,为顺时针转向。(严禁反转)
5、开机工作,观摩泵运行是否正常?若有异常现象,应找出原因,加以排除。
自吸泵操作方法
(一)、起动前的准备及检查工作:
1.本系列自吸泵,根据泵的工作运转状况,分别采用优质钙基黄油和10号机油进行润滑,如果采用黄油润滑的泵应定期向轴承箱内加注黄油,采用机油润滑的泵,如果油位不足,则加足之。
2.检查泵壳内的储液是否高于叶轮的上边缘,如若不足,可以从泵壳上的加液口处直接向泵体内注入储液,不应在储液不足的情况下启动运转,否则泵不能正常工作,且易损坏机械密封。
3.检查泵的转动部件是否有卡住磕碰现象。
4.检查泵体底脚及各联结处螺母有无松动现象。
5.检查泵轴与电动机主轴的同轴度和平行度。
6.检查进口管路是否漏气,如有漏气,必须设法排除。
7.打开吸入管路的阀门,稍开(不要全开)出口控制阀。
(二)、起动及操作:
1.点动自吸泵,注意泵轴的转向是否正确。
2.注意转动时有无不正常的声响和振动。
3.注意压力表及真空表读数,起动后当压力表及真空表的读数经过一段时间的波动而指示稳定后,说明泵内已经上液,进入正常输液作业。
4.在泵进入正常输液作业前即自吸过程中,应特别注意泵内水温升高情况,如果这个过程过长,泵内水温过高,则停泵检查其原因。
5.如果泵内液体温度过高而引起自吸困难,那么可以暂时停机,利用吐出管路中的液体倒流回泵内或向泵体上的加储液口处直接向泵内补充液体,使泵内液体降温,然后起动即可。
6.泵在工作过程中如发生强烈振动和噪声,有可能是泵发生汽蚀所致,汽蚀产生的原因有两种:一是进口管流速过大,二是吸程过高,流速过大时可调节出口控制阀,升高压力表读数,在进口管路有堵塞时则应及时排除;吸程太高时可适当降低泵的安装高度。
7.泵在工作过程中因故停泵,需再起动时,出口控制阀应稍开(不要全闭),这样既有利于自吸过程中气体从吐出口排出,又能保证泵在较轻的负荷下启动。
8.注意检查管路系统有无渗漏现象。
(三)、停泵:
1.首先必须关闭吐出管路上的闸阀。
2.使泵停止转动。
3.在寒冷季节,应将泵体内的储液和轴承体冷却室内的水放空,以防冻裂机件。
