防爆型立式双吸离心泵slb-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-03
  • 产品型号:  slb
  • 简单描述
  • slb防爆型立式双吸离心泵,是我公司根据市场需要,专门为城市供水、供暖、空调制冷等行业产生的国内型的双吸泵。该系列产品广泛用于自来水厂、泵站、电站、空调循环用水、采暖用热水循环、工业供水系统、消防系统、船舶工业、亦适合炼油工业中一般性用途。
详细介绍

防爆型立式双吸离心泵产品概述
    slb系列立式便拆式双吸离心泵,是我公司根据市场需要,专门为城市供水、供暖、空调制冷等行业产生的国内型的双吸泵。该系列产品广泛用于自来水厂、泵站、电站、空调循环用水、采暖用热水循环、工业供水系统、消防系统、船舶工业、亦适合炼油工业中一般性用途。
防爆型立式双吸离心泵产品特点:
一、*的便拆式结构使其具备以下几种便拆功能:
1、slb型双吸泵的电机与部分便拆功能:便拆式泵所采用的电机通用程度高。如需更换同样型号的电机或水泵时,只需拆开并取出对夹式连轴器,然后拆开电机与支架的连接螺丝就可取下电机或水泵进行更换。
2、slb型双吸泵的更换机械密封件部分便拆功能:便拆式泵在更换机械密封件时,不需拆电机,只需拆开并取出对夹式连轴器,然后打开密封件压盖,便可取出机械密封什进行更换。
二、结构紧凑、外型美观:该系列泵为便拆式结构,机泵一体,外型美观,其立式结构决定安装占地面积小,不仅缩小泵房面积,改善了面积,改善了空间,而且大大节省基建投资。如采用ip54户外电机,更能节省泵房基建的投入。
三、安装方便:泵进出口法兰规格设计与标准阀门法兰相同,且位于同一中心线上,中心低,便于管道布置,泵房设计也更为合理实用。
四、的便拆功能、检修方便、维护费少:
slb型双吸泵采用密封便拆式结构,该泵在检修机械密封件时,不需拆卸电机与进出口管路,只需拆开并取下对夹式连轴器,然后再拆开并取出泵盖上的密封什压盖,即可取出机械密封进行更换,检修十分方便省力。
五、平稳、使用寿命长:slb型双吸泵采用特制的对夹式连轴器,具有运行平稳,噪音低,组件同心度高,增加了运行的平稳性,使用寿命长。
六、使用效率高、性能好:叶轮采用新型双吸式结构水力模型设计制造,消除了原立式泵径向拉力大的不足之处,运行中叶轮始终处于悬浮状态,具有效率高,性能好等特点。同时也降低了石墨轴承的平面磨损,从而提高了水泵的使用寿命,降低了运行成本。
七、slb型双吸泵设计新颖、结构*、节约了运行管理费:采用全新内下置水润滑轴承,利用水泵出水口的高压回液,经回水管进入泵底座里的内自行润滑,不需润滑油,故不污染输送介质,并免去了定期注油的麻烦。采用进口石墨浸渍树脂轴承配镍基合金轴套与推力盘,具有耐磨性能高、摩擦系数低、不老化、抗泥沙等特点,另外轴承上还配有推力盘,能承受泵叶轮的自重推力。
八、密封可靠、无泄漏:轴封采用优质机械,密封摩擦副采用石墨对碳化硅或碳化硅对硬质合金,耐磨损、无泄漏、使用寿命长。
九、零部件标准化、系列化、通用程度高:如电机采用y或y2系列b5型,属于标准通用电机,维护、保养、方便、快捷。
十、该系列便拆立式单级双吸泵,属于本公司开发的新一代便拆立式泵,与其它厂家的便拆式泵相比有个*的特点:slb型双吸泵的总高度在不影响密封件便拆功能的前提下,得到极大的降低,因为只便拆机械密封件,所以泵与电机联接支架特别短,稳定性更强,而且密封便拆型泵在更换机械密封时,不管多大功率的水泵,即使现场只有一名维修工,只要他能拿得动半片连轴器,便能独立完密封件的检修工作,实现便拆便维的功效。 性能范围 进口直径:dn100~500mm 出口直径:dn100~400mm 流量范围(额定点):q=65~2420m3/h 扬程范围(额定点):h=12~125m 工作条件 slb型泵适用温度≤90℃。热水型≤120℃。系统zui高工作压力2.5mpa;即泵出口压力=泵入口压力 扬程≤2.5 mpa,根据泵承受的zui大压力,泵体和泵盖材质采用灰口铸铁(1.6mpa),球墨铸铁(2.0 mpa),铸钢(2.5 mpa,包括不锈钢),在订货时敬请注明泵的承压情况或材质。

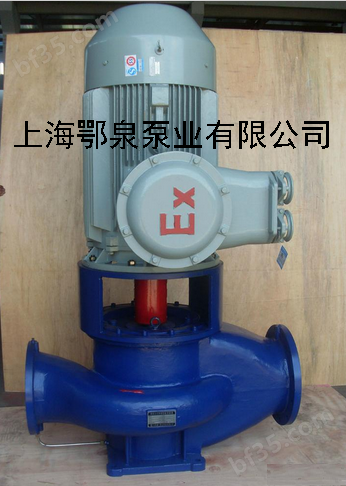

防爆型立式双吸离心泵实物图

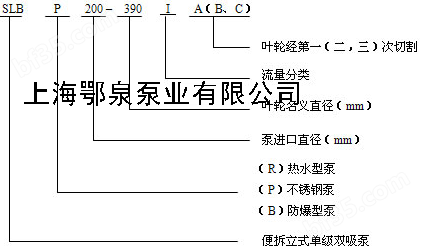

slb立式双吸泵型号意义

slb立式双吸离心泵性能参数表

型 号

流量q

扬程

功率

转速

效率

汽蚀余量

(m3/h)

(m)

(kw)

(r/min)

(n/%)

(m)

100-160

100

32

15.0

2900

77

4.0

100-160a

93

28

11.0

2900

74

4.0

100-160b

86

24

11.0

2900

73

4.0

100-200

100

50

22.0

2900

69

4.0

100-200a

93

44

18.5

2900

68

4.0

100-200b

87

38

15.0

2900

65

4.0

100-250(i)

160

80

55.0

2900

77

4.8

100-250(i)a

140

72

45.0

2900

72

4.5

100-250(i)b

100

65

37.0

2900

70

4.5

100-250

100

80

37.0

2900

69

4.0

100-250a

93.5

70

30.0

2900

68

4.0

100-250b

87

60

30.0

2900

66

4.0

100-315(i)

160

125

90.0

2900

70

5.0

100-315(i)a

150

110

75.0

2900

70

5.0

100-315(i)b

143

100

75.0

2900

69

5.0

100-315

100

125

75.0

2900

66

4.0

100-315a

95

113

55.0

2900

66

4.0

100-315b

90

101

45.0

2900

65

4.0

100-280(i)

160

20

15.0

1450

74

4.5

100-280(i)a

140

17

11.0

1450

72

4.5

100-280(i)b

130

14

11.0

1450

70

4.5

100-280

100

20

11.0

1450

76

4.5

100-280a

89

16

7.5

1450

74

4.5

100-280b

82

13

5.5

1450

72

4.5

100-320(i)

160

32

22.0

1450

79

5.6

100-320(i)a

140

28

18.5

1450

76

5.0

100-320(i)b

130

24

15.0

1450

73

5.0

100-320

100

32

15.0

1450

76

4.5

100-320a

93.5

28

11.0

1450

74

4.5

100-320b

86.6

24

11.0

1450

72

4.5

100-400(i)

160

50

37.0

1450

79

5.2

100-400(i)a

140

45

30.0

1450

74

4.5

100-400(i)b

100

40

22.0

1450

72

4.5

100-400

100

50

22.0

1450

74

4.0

100-400a

93.5

44

18.5

1450

73

4.0

100-400b

87

38

15.0

1450

72

4.0

150-400

260

42

45.0

1450

79.1

4.8

150-400a

200

75

55.0

1450

78.9

4.8

150-400b

187

65

45.0

1450

78.2

4.8

150-400i

320

50

75

1450

79.2

4.8

150-400(i)a

300

45

55.0

1450

78.8

4.8

150-400(i)b

280

40

45.0

1450

78.7

4.8

150-400(i)c

260

35

37.0

1450

78.5

4.8

150-315(i)

320

125

200.0

2900

75.8

6.0

150-315(i)a

300

115

160.0

2900

74.9

6.0

150-315(i)b

270

100

110.0

2900

74.8

6.0

150-315(i)c

250

85

90.0

2900

74.5

6.0

150-315

200

125

110.0

2900

73.8

6.0

150-315a

187

110

90.0

2900

73.5

6.0

150-315b

175

95

75.0

2900

72.9

6.0

150-315c

165

80

55.0

2900

72.7

6.0

150-280(i)

320

75

90.0

2900

82.2

5.8

150-280(i)a

300

65

75.0

2900

81.8

5.8

150-280(i)b

280

52

55.0

2900

81.3

5.8

150-280(i)c

260

42

45.0

2900

79.5

5.8

150-280

200

75

55.0

2900

83.2

5.8

150-280a

187

65

45.0

2900

82.1

5.8

150-280b

175

52

37.0

2900

80.5

5.8

150-280c

165

42

30.0

2900

79.8

5.8

150-320(i)

320

32

45.0

1450

78.3

4.7

150-320(i)a

300

28

37.0

1450

77.1

4.7

150-320(i)b

280

24

30.0

1450

76.8

4.7

150-320

200

32

30.0

1450

77.9

4.7

150-320a

187

28

22.0

1450

77.3

4.7

150-320b

175

24

18.5

1450

76.9

4.7

150-260(i)

320

22

30.0

1450

80.2

4.6

150-260(i)a

300

18

22.0

1450

79.5

4.6

150-260(i)b

280

14

15.0

1450

78.8

4.6

150-260

200

22

18.5

1450

80.1

4.6

150-260a

187

18

15.0

1450

79.4

4.6

150-260b

175

14

11.0

1450

78.7

4.6

200-320(i)

480

100

200.0

2900

79.8

6.2

200-320(i)a

440

85

160.0

2900

79.2

6.2

200-320(i)b

400

70

110.0

2900

78.7

6.2

200-320(i)c

350

55

90.0

2900

78.5

6.2

200-320

280

100

132.0

2900

81.7

6.2

200-320a

265

85

110.0

2900

81.6

6.2

200-320b

250

70

75.0

2900

77.8

6.2

200-320c

235

55

55.0

2900

77.6

6.2

200-390(i)

480

45

90.0

1450

81.5

3.8

200-390(i)a

465

39

75.0

1450

80.2

3.8

200-390(i)b

450

30

55.0

1450

79.5

3.8

200-390

280

45

55.0

1450

81.2

3.8

200-390a

260

39

45.0

1450

80.3

3.8

200-390b

235

30

30.0

1450

79.6

3.8

200-300(i)

450

25

45.0

1450

82.5

3.6

200-300(i)a

430

21

37.0

1450

81.7

3.6

200-300(i)b

410

18

30.0

1450

81.2

3.6

200-300

280

25

30.0

1450

81.8

3.6

200-300a

250

21

22.0

1450

80.9

3.6

200-300b

210

18

15.0

1450

79.6

3.6

200-480(i)

480

65

132.0

1450

81.5

4.2

200-480(i)a

450

58

110.0

1450

81.2

4.2

200-480(i)b

420

50

90.0

1450

81.1

4.2

200-480(i)c

380

45

75.0

1450

80.2

4.2

200-480

280

65

75.0

1450

81.4

4.2

200-480a

260

58

75.0

1450

81.3

4.2

200-480b

240

52

55.0

1450

81.2

4.2

200-480c

220

45

90.0

1450

81.1

4.2

250-520(i)

720

90

250.0

1450

84.2

4.5

250-520(i)a

650

78

200.0

1450

83.8

4.5

250-520(i)b

600

63

160.0

1450

81.7

4.5

250-520(i)c

550

48

110.0

1450

80.5

4.5

250-520

550

88

200.0

1450

81.2

4.5

250-520a

510

75

160.0

1450

80.1

4.5

250-520b

480

62

132.0

1450

79.5

4.5

250-520c

450

48

90.0

1450

78.8

4.5

250-410(i)

720

44

132.0

1450

81.5

4.2

250-410(i)a

650

38

110.0

1450

80.8

4.2

250-410(i)b

600

30

75.0

1450

80.2

4.2

250-410(i)c

550

24

55.0

1450

79.5

4.2

250-410

550

40

90.0

1450

81.2

4.2

250-410a

510

35

75.0

1450

80.3

4.2

250-410b

480

30

55.0

1450

79.8

4.2

250-410c

450

24

45.0

1450

79.3

4.2

250-320(i)

720

20

55.0

1450

84.2

3.8

250-320(i)a

650

17

45.0

1450

83.8

3.8

250-320(i)b

600

14

37.0

1450

81.2

3.8

250-320

550

20

45.0

1450

80.5

3.8

250-320a

510

17

37.0

1450

81.2

3.8

250-320b

480

14

30.0

1450

79.8

3.8

300-480(i)

1200

60

280.0

1450

82.8

4.6

300-480(i)a

1080

52

220.0

1450

81.2

4.6

300-480(i)b

1000

45

200.0

1450

80.7

4.6

300-480(i)c

950

38

160.0

1450

80.3

4.6

300-480

820

60

200.0

1450

81.5

4.6

300-480a

750

52

160.0

1450

80.2

4.6

300-480b

700

45

132.0

1450

79.5

4.6

300-480c

650

38

110.0

1450

78.8

4.6

300-350(i)

1200

32

160.0

1450

80.5

4.6

300-350(i)a

1080

28

132.0

1450

80.2

4.6

300-350(i)b

900

24

90.0

1450

79.8

4.4

300-350(i)c

850

20

75.0

1450

79.2

4.4

300-350

820

32

110.0

1450

82.5

4.4

300-350a

750

28

90.0

1450

81.2

4.4

300-350b

700

24

75.0

1450

80.3

4.4

300-350c

650

20

55.0

1450

79.5

4.4

350-480(i)

1350

60

315.0

1450

84.1

6.3

350-480(i)a

1300

50

250.0

1450

83.8

6.3

350-480(i)b

1200

42

200.0

1450

82.7

6.3

350-480(i)c

1150

35

160.0

1450

81.8

6.3

350-480

1080

55

250.0

1450

81.2

6.3

350-480a

980

50

200.0

1450

80.5

6.3

350-480b

900

45

160.0

1450

79.8

6.3

350-480c

820

38

132.0

1450

78.9

6.3

350-380(i)

1350

30

160.0

1450

81.5

5.8

350-380(i)a

1300

26

132.0

1450

80.8

5.8

350-380(i)b

1200

22

110.0

1450

80.2

5.8

350-380(i)c

1100

18

90.0

1450

79.6

5.8

350-380

1080

30

132.0

1450

82.2

5.8

350-380a

980

26

110.0

1450

81.7

5.8

350-380b

900

22

75.0

1450

80.5

5.8

350-380c

820

18

55.0

1450

80.1

5.8

400-500(i)

1350

60

315.0

1450

84.1

6.2

400-500(i)a

1300

50

280.0

1450

83.8

6.2

400-500(i)b

1250

45

250.0

1450

83.3

6.2

400-500(i)c

1200

42

220.0

1450

82.8

6.2

400-500

1200

70

315.0

1450

87.5

6.2

400-500a

1170

65

280.0

1450

84.8

6.2

400-500b

1100

55

250.0

1450

83.7

6.2

400-500c

1000

45

200.0

1450

82.5

6.2

400-480(i)

1600

40

250.0

970

83.6

5.2

400-480(i)a

1500

32

200.0

970

82.2

5.2

400-480(i)b

1400

26

160.0

970

81.5

5.2

400-480(i)c

1300

20

110.0

970

80.7

5.2

400-480

1080

40

185.0

970

85

5.2

400-480a

1020

32

160.0

970

84.5

5.2

400-480b

950

26

110.0

970

84

5.2

400-480c

900

22

90.0

970

83.5

5.2

500-480

1350

60

315.0

1450

84.1

6.3

500-480a

1300

55

280.0

1450

83.3

6.3

500-480b

1250

50

250.0

1450

82.5

6.3

500-480c

1200

45

220.0

1450

82.1

6.3

500-500

2020

32

250.0

970

82.8

5.3

500-500a

1950

28

220.0

970

81.5

5.3

500-500b

1880

24

200.0

970

80.7

5.3

500-500c

1800

20

160.0

970

80.2

5.3




留言框

  • 产品:

  • 您的单位:

  • 您的姓名:

  • 联系电话:

  • 常用邮箱:

  • 省份:

  • 详细地址:

  • 补充说明:

  • 验证码:

    请输入计算结果(填写阿拉伯数字),如:三加四=7
contact us
  • 联系qq:1597533116
  • 联系邮箱:equanby@163.com
  • 传真:86-21-59266228
  • 联系地址:上海市青浦区金泽工业园区

扫一扫  微信咨询

©2024 上海鄂泉泵业有限公司 尊龙凯时官方入口的版权所有  备案号:  googlesitemap    总访问量:660482

产品推荐区:yw型液下排污泵不锈钢潜水排污泵isg立式管道离心泵




网站地图
