一、产品概述:
gw管道排污泵在引进*技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能*、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独*果。gw型管道式无堵塞排污管道泵采用*叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。
lw型无堵塞立式管道排污泵是引进国外高效节能无堵塞排污泵,组织本单位技术力量研制而成,各项性能标均达到或超过国内外同类产品技术,由于采用*的单通道叶轮,动密封采用两组特殊材料的硬质合金机械密封装置、电机用油室隔开,具有无堵塞、经久耐用、型线准确、使用修方便、效率高、节能显著,是我国泵类更新换代的*新产品,深受用户欢迎。该泵有多种型号和不同的结构形式可供选用。
二、使用条件:
gw管道排污泵使用条件:
a、泵的使用环境温度≤40℃,湿度≤95%;海拔高度≤1000米,超过时应在订货时提出。
b、介质温度不超过60℃,介质重度为1~1.3kg/dm3。
c、铸铁材质的使用范围这ph5~9。
d、1crl8ni9ti不锈钢材质可使用一般腐蚀性介质。
e、使用环境海拔高度不超过1000米,超过时应在订货时提出,以便为您提供更可靠的产品。
注:用户如有特殊的温度、介质等要求,请在订货时注明输送介质的详细情况,以便本单位提供更为可靠之产品。
使用条件:
1、lw立式排污泵系列产品在额定电压为380v,电源频率为50hz时适用;
2、介质温度不超过40摄氏度,介质密度≤1150kg/m3,ph值在5-9范围之间;
3、海拔高度不超过1000米;
4、输送介质年粘度不超1000cp;
5、产品材质主要为铸铁,不能用于强腐蚀性或含有强腐蚀性的介质中;
注意:在选型或安装使用前务使泵实际使用条件符合以上条款,确保产品的正确使用!
三、产品特点:
gw管道排污泵产品特点:
1.泵为立式单吸单级离心排污泵,进出口中心线在同一水平线上,进出口法兰相同,故安装拆卸十分方便,占地面积小,可像阀门一样安装在管路的任何位置上。
2.泵与电机直联同轴,属机电一体化产品,结朽紧凑,性能稳定。
3.采用大流遒抗堵塞水力部件设计,太大提高污物通过能力,能有效地通过泵口径的5倍纤维物质和唾径为泵口径约50%的固体颗粒。
4.设计合理,配套电机合理,效率高,节能*。
5.机械密封采用硬质耐磨碳化钨,具有耐用、耐磨等特点,可以使泵安全连续运行8000小时以上。
6.水力性能先进,整机效率高,运转噪音低。
7.在电机风叶端加上防护罩,整机可置于室外工作,无需机房,可节省大量基建费用。
8.在使用扬程范围内使用,保证电机无过载。

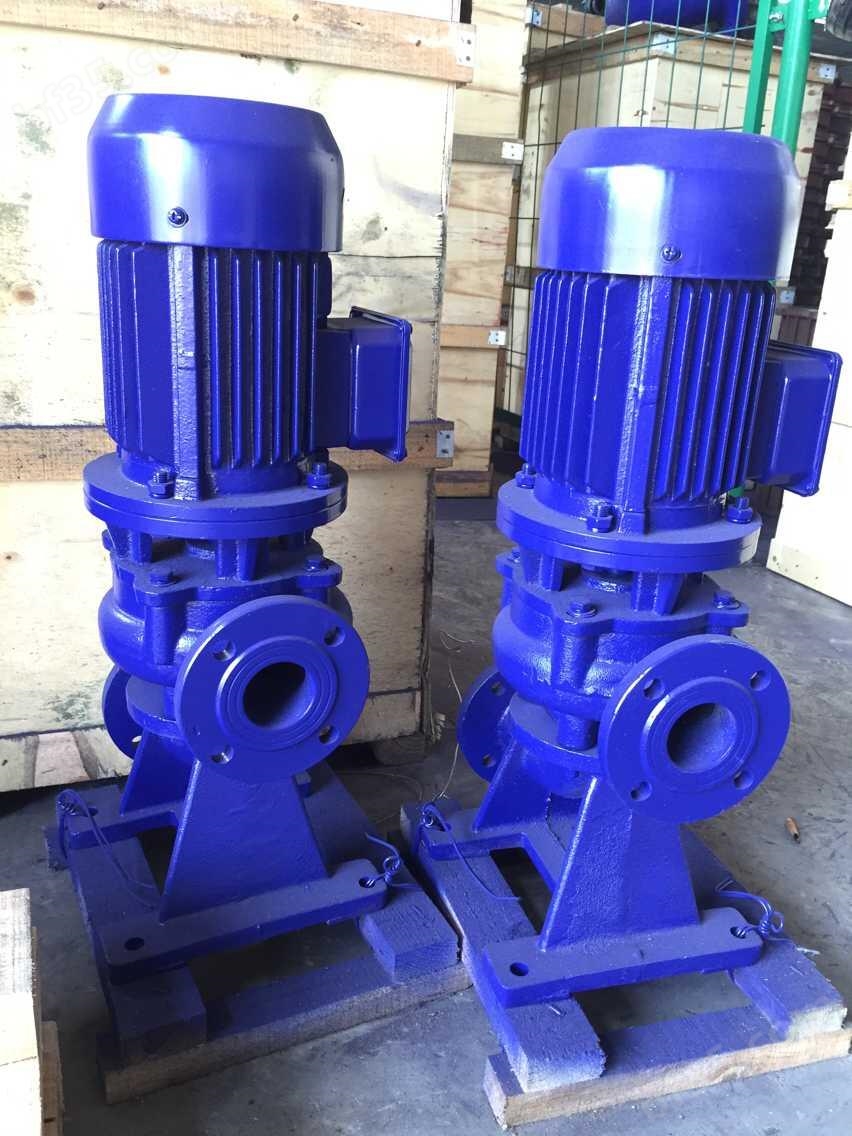

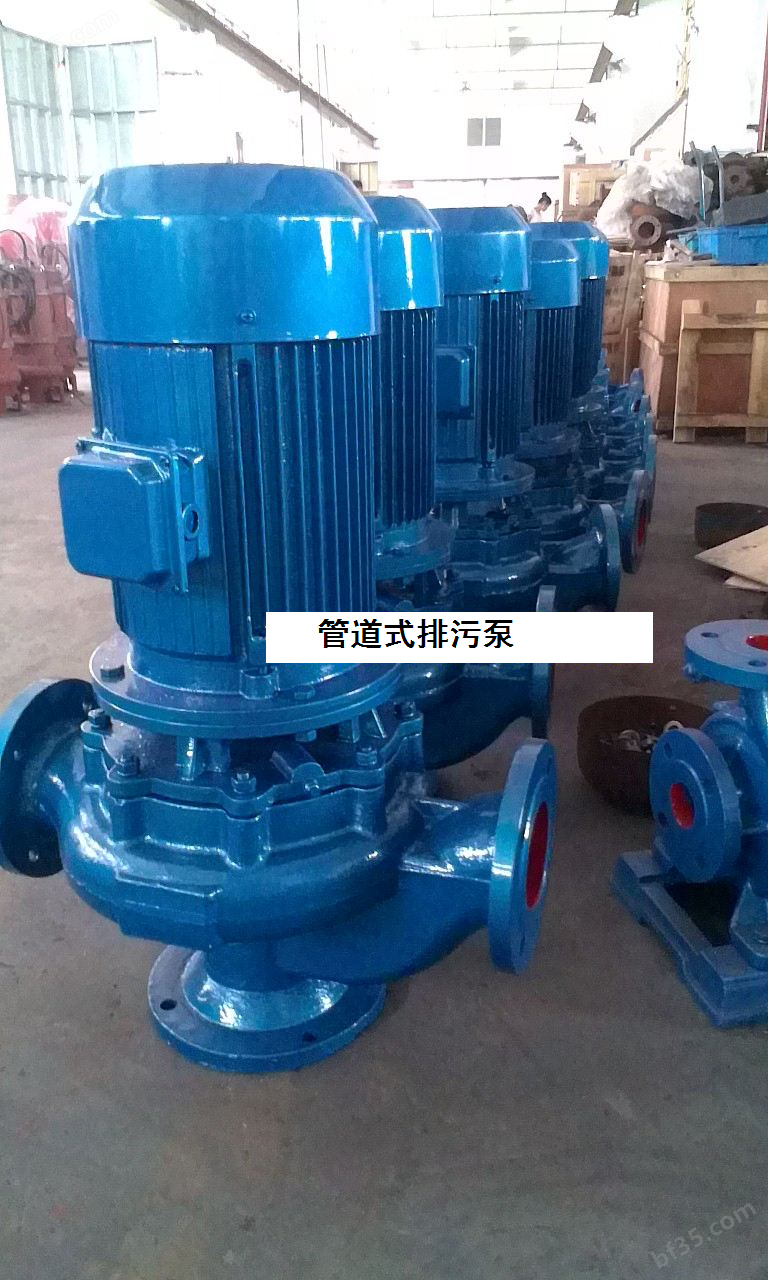

gw型管道排污泵 | lw型管道排污泵 |
![]() | ![]() |
lw系列直立无堵塞排污泵产品特点:
1、采用双叶片叶轮结构,大大提高了污物的通过能力;
2、机械密封采用新型磨檫副,并长期处入油室内运行;
3、整体结构紧凑、体积小、燥声小、节能*,检修方便,方便用户更换;
4、自动控制柜可以根据所需液化变化,自动控制泵的超动与停止,不需专人看管,使用极为方便;
5、可根据用户需要配备安装方式,它给安装、维修到来极大的方便,人可不必此为而进入污水坑;
6、能够在设计范围内使用,而保证电机不会过载;
7、该泵配上户外性电机,则无须建泵房,可直接安装与户外使用节省开支;
四、型号说明
gw管道排污泵型号意义:
例如:300gw480-15-45
300—进出口口径(mm)—(毫米)
gw—管道排污泵
480—额定流量(m3/h)—(立方/每小时)
15—扬程(m)—(米)
45—功率(kw)—(千瓦/时)
lw系列直立无堵塞排污泵型号意义:
100 lw 100-15-7.5
100 – 泵排出口公称直径 (mm)
lw – 立式排污泵100 – 额定流量 (m 3 /h)
15 – 额定扬程 (m)
7.5 – 配用电机额定功率 (kw)
五、性能参数
gw管道排污泵性能参数:
序号 | 型号 | 口径 (mm) | 流量 (m3/h) | 扬程 (m) | 转速 (r/min) | 功率 (kw) | 效率 (%) |
1 | 25gw8-22-1.1 | 25 | 8 | 22 | 2825 | 1.1 | 38.1 |
2 | 32gw12-15-1.1 | 32 | 12 | 15 | 2825 | 1.1 | 40 |
3 | 40gw15-15-1.5 | 40 | 15 | 15 | 2840 | 1.5 | 45.1 |
4 | 40gw15-30-2.2 | 40 | 15 | 30 | 2840 | 2.2 | 18 |
5 | 50gw20-7-0.75 | 50 | 20 | 7 | 1390 | 0.75 | 54 |
6 | 50gw10-10-0.75 | 50 | 10 | 10 | 1390 | 0.75 | 56 |
7 | 50gw20-15-1.5 | 50 | 20 | 15 | 2840 | 1.5 | 55 |
8 | 50gw15-25-2.2 | 50 | 15 | 25 | 2840 | 2.2 | 56 |
9 | 50gw18-30-3 | 50 | 18 | 30 | 2880 | 3 | 58 |
10 | 50gw25-32-5.5 | 50 | 25 | 32 | 2900 | 5.5 | 53 |
11 | 50gw20-40-7.5 | 50 | 20 | 40 | 2900 | 7.5 | 55 |
12 | 65gw25-15-2.2 | 65 | 25 | 15 | 2840 | 2.2 | 52 |
13 | 65gw37-13-3 | 65 | 37 | 13 | 2880 | 3 | 55 |
14 | 65gw25-30-4 | 65 | 25 | 30 | 2890 | 4 | 58 |
15 | 65gw30-40-7.5 | 65 | 30 | 40 | 2900 | 7.5 | 56 |
16 | 65gw35-50-11 | 65 | 35 | 50 | 2930 | 11 | 60 |
17 | 65gw35-60-15 | 65 | 35 | 60 | 2930 | 15 | 63 |
18 | 80gw40-7-2.2 | 80 | 40 | 7 | 1420 | 2.2 | 52 |
19 | 80gw43-13-3 | 80 | 43 | 13 | 2880 | 3 | 50 |
20 | 80gw40-15-4 | 80 | 40 | 15 | 2890 | 4 | 57 |
21 | 80gw65-25-7.5 | 80 | 65 | 25 | 2900 | 7.5 | 56 |
22 | 100gw80-10-4 | 100 | 80 | 10 | 1440 | 4 | 62 |
23 | 100gw110-10-5.5 | 100 | 110 | 10 | 1440 | 5.5 | 66 |
24 | 100gw100-15-7.5 | 100 | 100 | 15 | 1440 | 7.5 | 67 |
25 | 100gw85-20-7.5 | 100 | 85 | 20 | 1400 | 7.5 | 68 |
26 | 100gw100-25-11 | 100 | 100 | 25 | 1460 | 11 | 65 |
27 | 100gw100-30-15 | 100 | 100 | 30 | 1470 | 15 | 66 |
28 | 100gw100-35-18.5 | 100 | 100 | 35 | 1460 | 18.5 | 65 |
29 | 125gw130-15-11 | 125 | 130 | 15 | 1460 | 11 | 62 |
30 | 125gw130-25-15 | 125 | 130 | 20 | 1440 | 15 | 63 |
31 | 150gw145-6-7.5 | 150 | 145 | 6 | 1470 | 7.5 | 63 |
32 | 150gw180-15-15 | 150 | 180 | 15 | 1470 | 15 | 65 |
33 | 150gw180-20-18.5 | 150 | 180 | 20 | 1470 | 18.5 | 75 |
34 | 150gw180-25-22 | 150 | 180 | 25 | 1470 | 22 | 76 |
35 | 150gw130-30-22 | 150 | 130 | 30 | 1470 | 22 | 75 |
36 | 150gw180-30-30 | 150 | 180 | 30 | 970 | 30 | 73 |
37 | 150gw200-30-37 | 150 | 200 | 30 | 970 | 37 | 70 |
38 | 200gw300-7-11 | 200 | 300 | 7 | 1470 | 11 | 73 |
39 | 200gw250-11-15 | 200 | 250 | 11 | 1470 | 15 | 74 |
40 | 200gw400-10-22 | 200 | 400 | 10 | 1470 | 22 | 76 |
41 | 200gw400-13-30 | 200 | 400 | 13 | 1470 | 30 | 73 |
42 | 200gw250-11-15 | 200 | 250 | 15 | 1470 | 18.5 | 72 |
43 | 200gw300-15-22 | 200 | 300 | 15 | 1470 | 22 | 73 |
44 | 200gw250-22-30 | 200 | 250 | 22 | 1470 | 30 | 71 |
45 | 200gw350-25-37 | 200 | 350 | 25 | 1470 | 37 | 75 |
46 | 200gw400-30-55 | 200 | 400 | 30 | 1480 | 55 | 70 |
47 | 250gw600-9-30 | 250 | 600 | 9 | 980 | 30 | 74 |
48 | 250gw600-12-37 | 250 | 600 | 12 | 1480 | 37 | 78 |
49 | 250gw600-15-45 | 250 | 600 | 15 | 1480 | 45 | 75 |
50 | 250gw600-20-55 | 250 | 600 | 20 | 1480 | 55 | 73 |
51 | 250gw600-25-75 | 250 | 600 | 25 | 1480 | 75 | 73 |
52 | 300gw800-12-45 | 300 | 800 | 12 | 1480 | 45 | 76 |
53 | 300gw500-15-45 | 300 | 500 | 15 | 980 | 45 | 70 |
54 | 300gw800-15-55 | 300 | 800 | 15 | 980 | 55 | 73 |
55 | 300gw600-20-55 | 300 | 600 | 20 | 980 | 55 | 75 |
56 | 300gw800-20-75 | 300 | 800 | 20 | 980 | 75 | 78 |
57 | 300gw950-20-90 | 300 | 950 | 20 | 980 | 90 | 80 |
58 | 300gw1000-25-110 | 300 | 1000 | 25 | 980 | 110 | 82 |
59 | 300gw1100-10-55 | 300 | 1100 | 10 | 980 | 55 | 84.5 |
60 | 350gw1500-15-90 | 350 | 1500 | 15 | 980 | 90 | 83.1 |
61 | 350gw1200-18-90 | 350 | 1200 | 18 | 980 | 90 | 83.2 |
62 | 350gw1100-28-132 | 350 | 1100 | 28 | 740 | 132 | 78.5 |
63 | 350gw1000-36-160 | 350 | 1000 | 36 | 740 | 160 | 82.1 |
lw系列直立无堵塞排污泵性能参数:
径 mm | 型号 | 流量 m3/h | 扬程 m | 转速 r/min | 功率 kw |
---|---|---|---|---|---|
25 | 25lw6-10-0.75 | 6 | 10 | 2900 | 0.75 |
25lw6-15-1.1 | 6 | 15 | 2900 | 1.1 | |
32 | 32lw8-12-0.75 | 8 | 12 | 2900 | 0.75 |
32lw12-15-1.5 | 12 | 15 | 2900 | 1.5 | |
40 | 40lw10-10-0.75 | 10 | 10 | 2900 | 0.75 |
40lw8-15-1.1 | 8 | 15 | 2900 | 1.1 | |
40lw12-15-1.5 | 12 | 15 | 2900 | 1.5 | |
40lw15-20-2.2 | 15 | 20 | 2900 | 2.2 | |
50 | 50lw20-7-0.75 | 20 | 7 | 2900 | 0.75 |
50lw10-10-0.75 | 10 | 10 | 2900 | 0.75 | |
50lw10-12-1.1 | 10 | 12 | 2900 | 1.1 | |
50lw25-10-1.5 | 25 | 10 | 2900 | 1.5 | |
50lw20-15-1.5 | 20 | 15 | 2900 | 1.5 | |
50lw15-15-1.5 | 15 | 15 | 2900 | 1.5 | |
50lw10-20-2.2 | 15 | 20 | 2900 | 2.2 | |
50lw15-18-2.2 | 15 | 18 | 2900 | 2.2 | |
50lw15-25-2.2 | 15 | 25 | 2900 | 2.2 | |
50lw27-15-2.2 | 27 | 15 | 2900 | 2.2 | |
50lw30-14-2.2 | 30 | 14 | 2900 | 2.2 | |
50lw42-9-2.2 | 42 | 9 | 2900 | 2.2 | |
50lw30-10-2.2 | 30 | 10 | 2900 | 2.2 | |
50lw20-22-3 | 20 | 22 | 2900 | 3 | |
50lw25-18-3 | 25 | 18 | 2900 | 3 | |
50lw15-30-3 | 15 | 30 | 2900 | 3 | |
50lw25-20-4 | 25 | 20 | 2900 | 4 | |
50lw40-15-4 | 40 | 15 | 2900 | 4 | |
50lw20-30-5.5 | 20 | 30 | 2900 | 5.5 | |
50lw20-40-7.5 | 20 | 40 | 2900 | 7.5 | |
50lw25-35-7.5 | 25 | 35 | 2900 | 7.5 | |
50lw30-40-7.5 | 30 | 40 | 2900 | 7.5 | |
65 | 65lw25-10-1.5 | 25 | 10 | 2900 | 1.5 |
65lw35-7-2.2 | 35 | 7 | 2900 | 2.2 | |
65lw30-10-2.2 | 30 | 10 | 2900 | 2.2 | |
65lw25-15-2.2 | 25 | 15 | 2900 | 2.2 | |
65lw37-13-3 | 37 | 13 | 2900 | 3 | |
65lw30-22-4 | 30 | 22 | 2900 | 4 | |
65lw40-15-4 | 40 | 15 | 2900 | 4 | |
65lw25-30-4 | 25 | 30 | 2900 | 4 | |
65lw32-25-5.5 | 32 | 25 | 2900 | 5.5 | |
65lw40-30-7.5 | 40 | 30 | 2900 | 7.5 | |
65lw30-40-7.5 | 30 | 40 | 2900 | 7.5 | |
65lw30-45-11 | 30 | 45 | 2900 | 11 | |
65lw35-50-15 | 35 | 50 | 2900 | 15 | |
65lw35-60-18.5 | 35 | 60 | 2900 | 18.5 | |
80 | 80lw40-7-2.2 | 40 | 7 | 2900/1450 | 2.2 |
80lw43-13-3 | 43 | 13 | 2900 | 3 | |
80lw40-15-4 | 40 | 15 | 2900 | 4 | |
80lw50-20-5.5 | 50 | 20 | 2900 | 5.5 | |
80 | 80lw40-25-5.5 | 40 | 25 | 2900 | 5.5 |
80lw30-30-5.5 | 30 | 30 | 2900 | 5.5 | |
80lw65-25-7.5 | 65 | 25 | 2900 | 7.5 | |
80lw50-20-7.5 | 50 | 20 | 2900 | 7.5 | |
80lw30-40-7.5 | 30 | 40 | 2900 | 7.5 | |
100 | 100lw85-10-4 | 85 | 10 | 1450/2900 | 4 |
100lw50-20-5.5 | 50 | 20 | 1450/2900 | 5.5 | |
100lw65-15-5.5 | 65 | 15 | 1450/2900 | 5.5 | |
100lw100-10-7.5 | 100 | 10 | 1450/2900 | 7.5 | |
100lw85-15-7.5 | 85 | 15 | 1450/2900 | 7.5 | |
100lw80-20-7.5 | 80 | 20 | 1450/2900 | 7.5 | |
100lw100-15-7.5 | 100 | 15 | 1450/2900 | 7.5 | |
100lw100-25=11 | 100 | 25 | 1450/2900 | 11 | |
100lw100-30-15 | 100 | 30 | 1450/2900 | 15 | |
100lw100-35-18.5 | 100 | 35 | 1450/2900 | 18.5 | |
150 | 150lw145-9-7.5 | 145 | 9 | 1450 | 7.5 |
150lw110-15-7.5 | 110 | 15 | 1450 | 7.5 | |
150lw200-7-11 | 200 | 7 | 980 | 11 | |
150lw200-10-15 | 200 | 10 | 1450 | 15 | |
150lw180-20-18.5 | 180 | 20 | 1450 | 18.5 | |
150lw180-25-22 | 180 | 25 | 1450 | 22 | |
150lw200-20-22 | 200 | 20 | 1450 | 22 | |
150lw240-20-30 | 240 | 20 | 1450 | 30 | |
150lw200-25-30 | 200 | 25 | 1450 | 30 | |
150lw150-35-37 | 150 | 35 | 1450 | 37 | |
200 | 200lw300-7-11 | 300 | 7 | 980 | 11 |
200lw250-11-15 | 250 | 11 | 1450 | 15 | |
200lw250-15-18.5 | 250 | 15 | 1450 | 18.5 | |
200lw400-10-22 | 400 | 10 | 1450 | 22 | |
200lw300-15-22 | 300 | 15 | 1450 | 22 | |
200lw400-13-30 | 400 | 13 | 1450 | 30 | |
200lw400-18-37 | 400 | 18 | 1450 | 37 | |
200lw400-20-45 | 400 | 20 | 1450 | 45 | |
200lw400-25-55 | 400 | 25 | 1450 | 55 | |
250 | 250lw600-9-30 | 600 | 9 | 980 | 30 |
250lw600-12-37 | 600 | 12 | 980 | 37 | |
250lw600-15-45 | 600 | 15 | 1450 | 45 | |
250lw600-20-55 | 600 | 20 | 1450 | 55 | |
250lw600-25-75 | 600 | 25 | 1450 | 75 | |
300 | 300lw800-12-45 | 800 | 12 | 1450 | 45 |
300lw800-15-55 | 800 | 15 | 1450 | 55 | |
300lw800-20-75 | 800 | 20 | 1450 | 75 | |
300lw950-20-90 | 950 | 20 | 1450 | 90 | |
300lw1000-25-110 | 1000 | 25 | 1450 | 110 | |
350 | 350lw950-14-55 | 950 | 14 | 980 | 55 |
350lw1260-12-75 | 1260 | 12 | 980 | 75 | |
350lw1450-14-90 | 1450 | 14 | 980 | 90 | |
350lw1200-20-110 | 1200 | 20 | 980 | 110 |
六、主要用途
gw管道排污泵主要用途:
gw型管道式无堵塞排污泵适用于工厂商业严重污染废水的排放、住宅区的污水排污站、城市污水处理厂排水系统、人防系统排水站、自来水厂的给水设备,医院、宾馆的污水排放、市政工程建筑工地、勘探、矿山配套附机、农村沼气池、农田灌溉等行业,输送带颗粒的污水、污物,也可用于清水及带弱腐蚀性介质。
lw系列直立无堵塞排污泵主要用途:
lw立式管道排污泵直立式污水泵设计*、稳固的底座式安装,节约占地空间、过流能力强。节约成本,使用方便,适用范围广。lw泵不仅适用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业,还可以输送带颗粒的污水、污物,也可用于清水及带弱腐蚀性介质的输送。
