不锈钢小流量自吸泵hbfx-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-03
  • 产品型号:  hbfx
  • 简单描述
  • 不锈钢小流量自吸泵是鄂泉水泵厂自主开发的一种轻型节能产品,自吸泵具有体积小、质量轻、耐腐蚀、卫生、安装使用方便、环保节能等特点、在环保、石油化工、医药电子、水利电力、食品酿造及污水处理应用广泛。
详细介绍

不锈钢小流量自吸泵产品特点:
  hbfx系列泵是我公司自行研制的不锈钢耐腐蚀自吸泵,两系列泵的叶轮有的采用半开式结构形式,有的则采用闭式结构形式,另外泵与电机的联接方式又有直和带轴承托架式两种,所有泵的轴封均采用目前西德较先进的悬臂式技术的机械密封,由于我公司产品集优良结构、性能、造形于一身,兼过流零部件及连接架采用优质不锈钢材料制造,所以,两系列泵产品具有耐腐蚀性能可靠,使用、维护方便、结构紧凑、能耗低、密封性能好等一系列优点。

鄂泉产品实物图片:

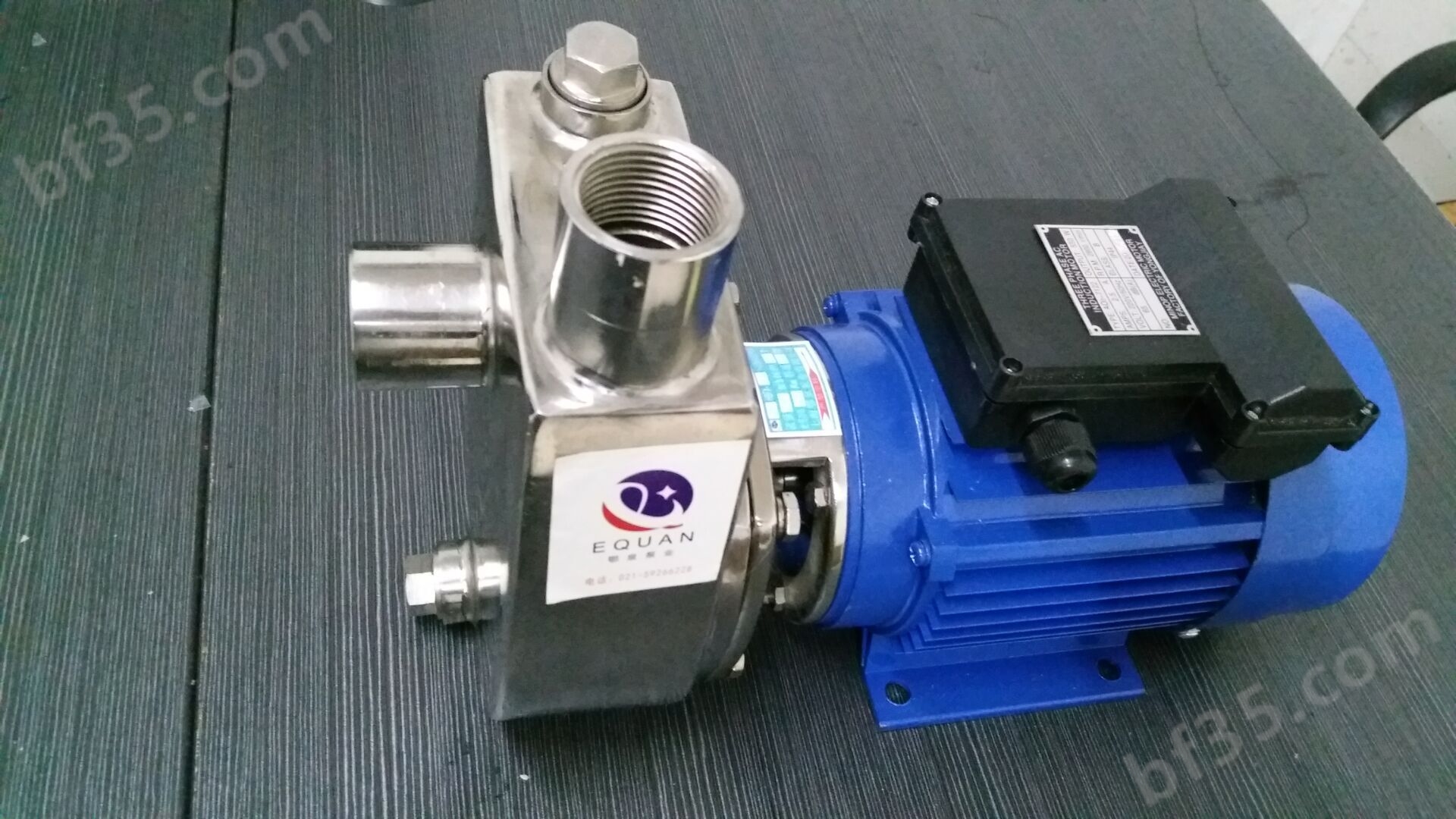

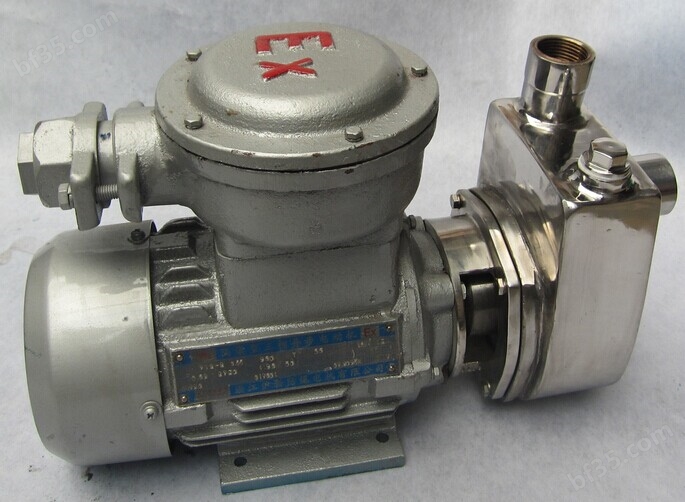

   普通型自吸泵  防爆型自吸泵


自吸泵使用条件:
1、直联式泵的过流液体温度不得超过90℃,轴承托架式泵的过流液体温度不得超过105℃。
2、由于到目前为止适应任何介质、浓度、温度使用的材料,故用户所输送介质的腐蚀性、使用条件均不应超出本泵使用的范围。
3、本产品提出的技术数据均为常温清水作介质测定,如输送介质不是常温清水时,水泵性能将会发生变化,敬请用户作出适当调整。

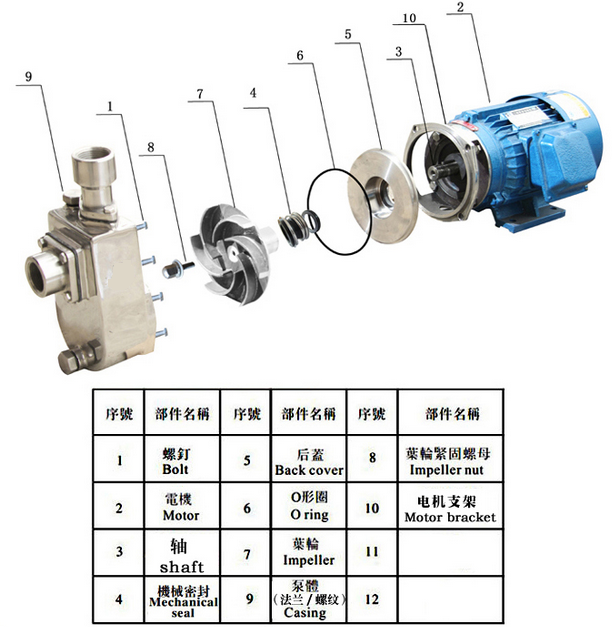

不锈钢小流量自吸泵结构图:


小流量自吸泵设计参数(技术选型):

型号(三相/380伏/50赫)

型号(单相/220伏/50赫)

电机功率(kw)

口径(mm)

效率(%)

扬程h(m)            流量q (m3/h)

汽蚀余量

进口

出口

25hbfx-8

25hbfx-8d

0.25

25

25

40

h

9

8

7

6

5

4

3





5.5

q

2.3

3

3.5

4.3

4.8

5.2

5.5





25hbfx-13

25hbfx-13d

0.55

25

25

40

h

16

15

14

13

12

10

8

6

4

4

q

3

4

4.8

6

6.5

7.5

8.5

9.5

10

40hbfx-18

40hbfx-18d

1.5

40

40

49

h

21

20

19

18

16

14

12

10

8

4

q

6

7

8.5

10

12

14

15.5

17.3

18.5

50hbfx-22



3

50

50

50

h

28

26

25

24

22

20

18

16

14

4

q

8.5

11.5

13.5

14.5

16.5

19

20.5

22

23.8

不锈钢小流量自吸泵安装说明:
1、泵装置的输送管道联接处,特别是输入管道的联接处必须联接可靠,密封良好。
 2、hbf型泵如安装高于抽吸液面时,吸入管进水口应安装底阀,hbfx自吸泵在自吸范围内吸入管不必安装底阀。
3、所输送液体如混有竹、木、石、金属等体积过大或过长的硬物时,吸入管进水口处必须装上滤网,以免上述之物体被吸入泵内造成卡死叶轮损坏电机或水泵零件。
4、水泵装置一般应有过载与短路保护装置,如保险丝及过流继电器,并应根据电机标牌的电流调整保护装置的设定位。
不锈钢自吸泵产品材质说明:
1、过流零件及连接架:1cr18ni9ti不锈钢。
2、机械密封:静环:陶瓷(sic)。动环:石墨浸渍呋喃树脂。
3、橡胶结构件:氟橡胶。1cr18ni9ti不锈钢。
4、如输送介质或使用条件与本泵配置不相配时,可另议配置其他材质。如过流部件配316l不锈钢材质,轴封可配聚四氟乙烯或其他种类的动静环等。
小流量自吸泵的使用:
①在启动前,应先对泵腔灌满液体,严禁泵腔内液体不足而启动。
②使用前,应确认电动机转向无误才可使用,半开式叶轮结构泵的正确转向为:面向电机尾部观看,电动机风叶应顺时针方向旋转,闭式叶轮结构泵的正确转向为:面向电动机尾部观看,电动机风叶应逆时针方向旋转,试验起动以电动为宜。
③带轴承托架式水泵在使用前应给轴承托架腔内架入30号润滑油,油位因保持在油镜中线以下,仅可见油以上,严禁缺油、导致损坏轴承。
④应注意检查轴封情况,如发现泄漏严重,应停机修复,避免液体渗入电机内腔损坏电动机。
