无级调速螺杆泵g型-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-03
  • 产品型号:  g型
  • 简单描述
  • 无级调速螺杆泵具有无级调速特点,对介质的适应性强、流量平稳、压力脉动动小、自吸能力高,这是其它任何泵种所不能替代的。广泛应用于环境保护、船舶工业、石油工业、医药、日化、食品罐头业、酿造业、建筑工业、印刷、造纸工业等以及广泛应用于食品冶金、造纸、印染、化工、化肥制药等工业部门使用。是粘度大液体输送的理想产品。
详细介绍

无级调速螺杆泵产品简介:
  g型无级调速单螺杆泵是基于g型单螺杆泵(也称浓浆泵)上配上无级调速电机按迥转啮合容积式原理工作的新型泵种,主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。
  由于该二部件的特殊几何形状,分别形成单独的密封容腔,介质由轴向均匀推行流动,内部流速低,容积保持不变,压力稳定,因而不会产生涡流和搅动。每级泵的输出压力为0.6mpa,扬程60m(清水),自吸高度一般在6m,适用于输送介质温度80℃以下(特殊要求可达150℃)。
  g型调速单螺杆泵因定子选用多种弹性材料制成,所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送,有一般泵种所不能胜任的特点。其流量与转速成正比。
单螺杆泵产品优点:
1) 在调速范围内可实现平衡的无级调速;
2) 空载起动,降低电机启动电流;
3) 控制方法灵活,可实现自动控制;
4) 节能效果明显,价格低廉;
5) 体积小、操作方便;
6) 维护工作小,使用寿命长;
7) 适用范围广,即可用于高压大功率电机调速(如10 kv高压电机),又可用于低压小功率电机调速(如380 v搅拌机);
8) 恒压精度高,可达±0.002mpa;
9) 设有zui低速限制10%~80%可调,防止水泵反转;
10)水泵流量大小可以通过电磁调速器调节。

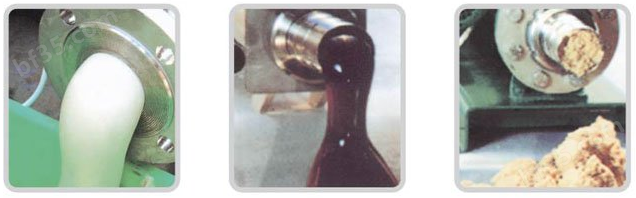

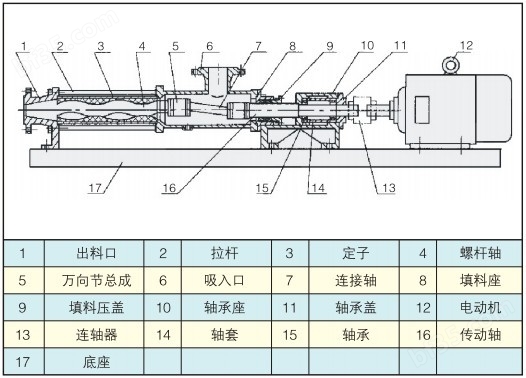

无级调速螺杆泵产品实物图与结构图:


无级调速螺杆泵主要用途:
螺杆泵作为一种通用泵,流量可以根据要求,通过改变速度进行调节,运行速度可高可低,出口压力可随泵的级数增加而增加,每增加一级,压力增加0.6mpa,在以下范围和行业广泛应用:


1.环境保护:工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送,特别适用于油水分离器、板框压滤机等设备;
2.船舶工业:轮底清洗、油水、油渣、油污水等介质的输送;
3.石油工业:输送原油、原油与水的混合物、煤田气和水的混合物、往地层内灌注聚合物等等,从而降低了机械采油、采煤田气的成本,增加了油口采收率;
4.医药、日化:各种粘稠浆、乳化液、各种软膏化妆品的输送;
5.食品罐头工业:各种粘稠淀粉、食油、蜂蜜、糖浆、果浆、奶油、鱼靡肉糜以及其下脚料的输送;
6.酿造工业:各种发酵粘稠浆液、浓酒糟、粮食制品渣、各种酱类、浆类和含有块状固态物的粘液等;
7.建筑工业:水泥砂浆、石灰浆、涂料及其它糊状体的喷涂与输送;
8.采矿工业:矿井内的含固体颗粒的地下水和污浆水排送到地面;
9.化学工业:各种悬浮液、油脂、各种胶体浆、各种粘合剂;
10.印刷、造纸工业:高粘度油墨、墙纸的pvc高分子塑料糊和各种浓度的纸浆、短纤维浆料的输送。
11.工业锅炉、电厂:水煤浆的输送。
技术选型:

能参数

型号压力0.3mpa压力0.6mpa可调转数
转数
(r/min)
流量
(m3/h)
电动机
功率
(kw)
转数
(r/min)
流量
(m3/h)
电动机
功率
(kw)
转数
(r/min)
流量
(m3/h)
电动机
功率
(kw)
g20-19600.960.75-6级9600.80.75-6级125~12500.1~1.51.1
7200.80.55-8级7200.50.75-8级
5100.40.55-4级/齿轮箱5100.30.75-4级/齿轮箱
g25-19602.40.75-6级96021.5-6级125~12500.1~31.5
7201.50.55-8级7201.271.1-8级
5101.080.55-4级/齿轮箱5100.91.1-4级/齿轮箱
g30-19603.61.5-6级96032.2-6级125~12500.2~42.2
7202.281.1-8级7201.91.5-8级
5101.631.1-4级/齿轮箱5101.351.5-4级/齿轮箱
g35-17204.82.2-8级7204.043-8级125~8900.3~53
5103.361.5-4级/齿轮箱5102.82.2-4级/齿轮箱
3801.921.1-4级/齿轮箱3801.601.5-4级/齿轮箱
g40-15106.82.2-4级/齿轮箱5105.63-4级/齿轮箱125~8900.3~104
3805.11.5-4级/齿轮箱38042.2-4级/齿轮箱
2522.651.1-6级/齿轮箱2522.21.5-6级/齿轮箱
g50-151013.84-4级/齿轮箱51011.55.5-4级/齿轮箱80~7501~185.5
38010.24-4级/齿轮箱3807.55.5-4级/齿轮箱
2525.63-6级/齿轮箱2524.45.5-6级/齿轮箱
g60-151020.87.5-4级/齿轮箱5101611-4级/齿轮箱63~6301~2011
38015.67.5-4级/齿轮箱3801211-4级/齿轮箱
2527.85.5-6级/齿轮箱25267.5-6级/齿轮箱
g70-15102611-4级/齿轮箱5102011-4级/齿轮箱56~5601~2211
380177.5-4级/齿轮箱3801311-4级/齿轮箱
2529.17.5-6级/齿轮箱25277.5-6级/齿轮箱
g85-13803211-4级/齿轮箱3802515-4级/齿轮箱37~3702~2415
252217.5-6级/齿轮箱2521611-6级/齿轮箱
189115.5-8级/齿轮箱189811-8级/齿轮箱
g105-13808015-4级/齿轮箱3806522-4级/齿轮箱29~2903~5022
2524415-6级/齿轮箱2523422-6级/齿轮箱
1892911-8级/齿轮箱1892215-8级/齿轮箱
g135-138013237-4级/齿轮箱38012045-4级/齿轮箱18~1803~5645
2529530-6级/齿轮箱2528037-6级/齿轮箱
1896518.5-6级/齿轮箱1895330-8级/齿轮箱


双级,由齿轮变速、电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参数

型号压力0.8mpa压力1.2mpa可调转数
转数
(r/min)
流量
(m3/h)
电动机
功率
(kw)
转数
(r/min)
流量
(m3/h)
电动机
功率
(kw)
转数
(r/min)
流量
(m3/h)
电动机
功率
(kw)
g20-29600.961.5-6级9600.81.5-6级125~12500.1~1.51.5
7200.81.1-8级7200.51.5-8级
5100.41.1-4级/齿轮箱5100.31.1-4级/齿轮箱
g25-29602.41.5-6级96022.2-6级125~12500.1~32.2
7201.51.1-8级7201.271.5-8级
5101.081.1-4级/齿轮箱5100.91.5-4级/齿轮箱
g30-29603.63-6级96033-6级125~12500.2~43
7202.281.5-8级7201.92.2-8级
5101.631.5-4级/齿轮箱5101.352.2-4级/齿轮箱
g35-27204.83-8级7204.044-8级125~8900.3~54
5103.362.2-4级/齿轮箱5102.83-4级/齿轮箱
3801.921.5-4级/齿轮箱3801.602.2-4级/齿轮箱
g40-25106.84-4级/齿轮箱5105.65.5-4级/齿轮箱125~8900.3~105.5
3805.13-4级/齿轮箱38044-4级/齿轮箱
2522.652.2-6级/齿轮箱2522.23-6级/齿轮箱
g50-251013.85.5-4级/齿轮箱51011.57.5-4级/齿轮箱80~7501~187.5
38010.24-4级/齿轮箱3807.55.5-4级/齿轮箱
2525.63-6级/齿轮箱2524.45.5-6级/齿轮箱
g60-251020.815-4级/齿轮箱5101615-4级/齿轮箱63~6301~2015
38015.611-4级/齿轮箱3801215-4级/齿轮箱
2527.87.5-6级/齿轮箱252611-6级/齿轮箱
g70-25102615-4级/齿轮箱5102018.5-4级/齿轮箱56~5601~2218.5
3801711-4级/齿轮箱3801315-4级/齿轮箱
2529.111-6级/齿轮箱252711-6级/齿轮箱
g85-23803218.5-4级/齿轮箱3802522-4级/齿轮箱37~3702~2422
2522115-6级/齿轮箱2521618.5-6级/齿轮箱
1891115-8级/齿轮箱189815-8级/齿轮箱
g105-23808030-4级/齿轮箱3806537-4级/齿轮箱29~2903~5037
2524430-6级/齿轮箱2523430-6级/齿轮箱
1892922-8级/齿轮箱1892222-8级/齿轮箱
g135-238013255-4级/齿轮箱38012075-4级/齿轮箱18~1803~5675
2529555-6级/齿轮箱2528075-6级/齿轮箱
1896537-8级/齿轮箱1895345-8级/齿轮箱

调速螺杆泵说明:
1、以上性能参数是常温清水试验时的试验数据;
2、对于不同的介质、不同的转速,性能参数都将变化,其流量值与浓度、粘度成反比,与转速成正比;
3、用户必须根据使用要求、输送介质的状况、选型原则选择泵的类型,或者和本公司技术部门协商来决定泵的类型;
4、对于水煤浆泵传动形式为齿轮调速配套电磁调速电机或机械无级变速电机,流量随转速变化无级可调。

使用注意事项:
1.开机前必先确定方向,不得反转;
2.严禁在无介质的情况下空运转,以免损坏定子;
3.新安装或停机数天后的泵,不能立即启动,应先向泵体内注入适量机油或肥皂水,再用管子钳扳动几转后才可启动;
4.输送高粘度或含颗粒及腐蚀性的介质后,应用水或溶剂进行冲洗,防止阻塞,以免下次启动困难;
5.冬季应排除积液,防止冻裂;
6.使用过程中轴承座内应定期加润滑油,发现轴端有渗流时,要及时处理或更换油封;
螺杆泵故障及排除方法:

故障

原因

排除方法

1、泵不能起动

a、新泵转、定子配合过紧
b、电压、电流太低
c、介质粘度过高

a、用工具人力帮助转动几圈
b、检查、调整
c、稀释料液

2、泵不出液

a、旋转方向不对
b、吸入管路有问题
c、介质粘度过高
d、转、定子损坏或传动部件损坏
e、泵内导物堵塞

a、调整方向
b、检查泄漏,打开进出口阀门
c、稀释料液
d、检查更换
c、排除更换

3、流量达不到

a、管路泄漏
b、阀门未全部打开或局部堵塞
c、转速太低
d、转、定子磨损

a、检查修理管路
b、打开全部阀门、排除堵塞物
c、调整转速
d、更换损坏另件

4、压力达不到

a、转子、定子磨损

a、更换转、定子

5、电机过热

a、电机故障
b、出口压力过高,电机超载
c、定子烧坏或粘在转子上

a、检查电机、电压、电流、电频
b、检查扬程,开足出口阀门,排除阻塞
c、更换损坏件

6、流量压力急剧下降

a、管道突然堵塞或泄漏
b、定子磨损恶劣
c、液体粘度突然改变
d、电压突然下降

参照以下几项,逐项排除

7、轴密封处大量泄漏液体

a、软填料磨损
b、机械密封损坏

a、压紧或更换填料
b、修复或更换
