g型单螺杆泵(g型系列单螺杆泵)|鄂泉泵业-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-04
  • 产品型号:  g20-1
  • 简单描述
  • g型单螺杆泵属于转子式容积泵,它是依靠螺杆与衬套相互啮合在吸入腔和排出腔产生容积变化来输送液体的。
详细介绍

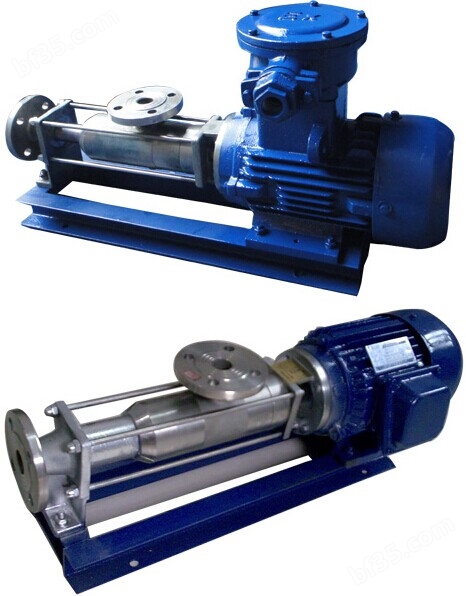

防爆g型单螺杆泵泵结构图:

g型单螺杆泵应用:
环境保护‘工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送,特别使用于油水分离器
板框压滤机设备等。





不锈钢食品卫生级螺杆泵技术选型:

sun, arial, helvetica, sans-serif; letter-spacing:normal; margin:0px; padding-bottom:0px; padding-left:0px; padding-right:0px; padding-top:0px; text-indent:0px; text-transform:none; white-space:normal; widows:1; width:550px; word-spacing:0px">

型号

转数
(r/min)

流量
(m3/h)

压力
(mpa)

扬程
m

电机
功率
(kw)

必需汽
蚀余量
(m)

进口法
兰通径
(mm)

出口法
兰通径
(mm)

允许颗
粒直径
(mm)

允许纤
维长度
(mm)

g10-1

960

0.1

0.8

80

0.55

4

dn25

dn25

0.8

15

g10-2

960

0.1

1.6

160

0.55

4

dn25

dn25

0.8

15

g13-1

960

0.4

0.6

60

0.55

4

dn25

dn25

0.8

15

fg13-2

960

0.4

1.2

120

0.55

4

dn25

dn25

0.8

15

fg15-1

960

0.8

0.6

60

0.75

4

dn25

dn25

1

20

g15-2

960

0.8

1.2

120

0.75

4

dn25

dn25

1

20

g20-1

960

1.2

0.6

60

0.75

4

dn25

dn25

1.5

25

g20-2

960

1.2

1.2

120

1.1

4

dn25

dn25

1.5

25

g25-1

960

2

0.6

60

1.5

4

dn32

dn25

2

30

g25-2

960

2

1.2

120

2.2

4

dn32

dn25

2

30

g30-1

960

5

0.6

60

2.2

4

dn50

dn40

2.5

35

g30-2

960

5

1.2

120

3.0

4

dn50

dn40

2.5

35

g35-1

960

8

0.6

60

3.0

4

dn65

dn50

3

40

g35-2

960

8

1.2

120

4.0

4

dn65

dn50

3

40

g40-1

960

12

0.6

60

4.0

4

dn80

dn65

3.8

45

g40-2

960

12

1.2

120

5.5

4

dn80

dn65

3.8

45

g50-1

960

20

0.6

60

5.5

4.5

dn100

dn80

5

50

g50-2

960

20

1.2

120

7.5

4.5

dn100

dn80

5

50

g60-1

960

30

0.6

60

11

5

dn125

dn100

6

60

g60-2

960

30

1.2

120

15

5

dn125

dn100

6

60

g70-1

720

45

0.6

60

11

5

dgn150

dn125

8

70

g70-2

720

45

1.2

120

15

5

dn150

dn125

8

70

g85-1

720

65

0.6

60

15

5

dn150

dn150

10

80

g85-2

720

65

1.2

120

18.5

5

dn150

dn150

10

80

g105-1

720

145

0.6

60

22

5

dn200

dn200

15

110

g105-2

720

145

1.2

120

30

5

dn200

dn200

15

110

g135-1

720

350

0.6

60

37

5

dn250

dn250

20

150

g135-2

720

350

1.2

120

45

5

dn250

dn250

20

150

g型螺杆泵安装要求:
单螺杆泵在使用前,必须先确定操作方向,不得反转,严禁在无介质情况下空运转,以免损坏定子。单螺杆泵新安装或关机几天,不应马上启动,应先向g单螺杆泵注入量的机油,然后管子钳板运动的几转后才可以使用。
单螺杆泵输送高粘度或含颗粒及腐蚀性介质,应用水或溶剂清洗,防止阻塞,以免下次起动困难;单螺杆泵使用过程中轴承箱应定期加润滑油,发现轴端有渗流时,要及时处理或更换油封,在冬季应排队积液,防止冻裂;单螺杆泵在运行中如发生异常,应立即停车检查原因,排除故障。



类型

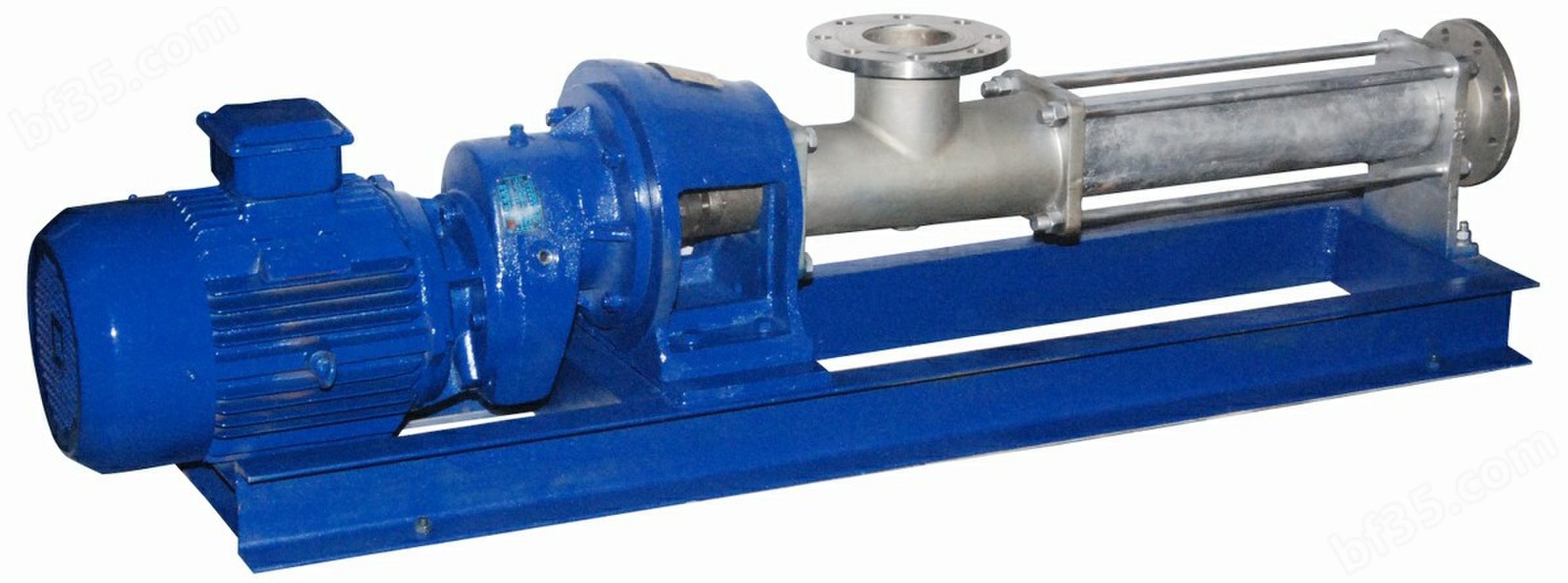

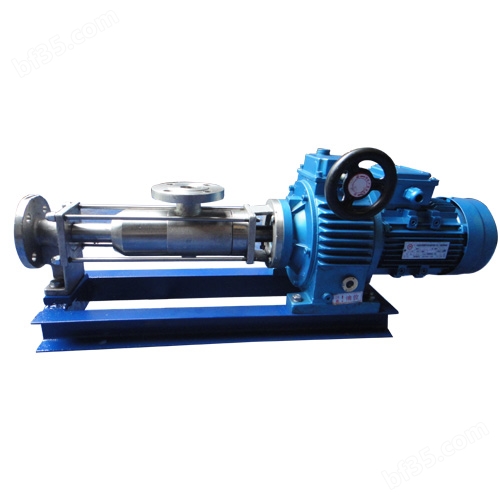

  普通型不锈钢螺杆泵  调速型不锈钢螺杆泵

   g型单螺杆泵主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。采用无毒无味的食用橡胶,工作温度可达120摄氏度,如果采用高温120摄氏度—350摄氏度时可同本单位。由于该二部件的特殊几何开头分别形成单独的密封容腔。介质由轴向均匀推行流动。内部流速代低,容积保持不变。压力稳定,因而不会产品涡流和搅动。每级泵的输出压力为0.6mpa—1.2mpa,扬程60m—120m(清水)。

工作原理:
g型单螺杆泵属于转子式容积泵,它是依靠螺杆与衬套相互啮合在吸入腔和排出腔产生容积变化来输送液体的。它是一种内啮合的密闭式螺杆泵,主要工作部件由具有双头螺旋空腔的衬套(定子)和在定子腔内与其啮合的单头螺旋螺杆(转子)组成。当输入轴通过万向节驱动转子绕定子中心作行星回转时,定子 — 转子副就连续地啮合形成密封腔,这些密封腔容积不变地作匀速轴向运动,把输送介质从吸入端经定子 — 转子副输送至压出端,吸入密闭腔内的介质流过定子而不被搅动和破坏。
