不锈钢卧式多级离心泵chl/chlf-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-03
  • 产品型号:  chl/chlf
  • 简单描述
  • chl/chlf不锈钢卧式多级离心泵为非自吸型卧式多级离心泵(以下简称泵),具有高效率,低噪声耐轻度腐蚀及结构紧凑,外观美观,体积小,重量轻等特点。
详细介绍

不锈钢卧式多级离心泵用途及使用范围:

  chl/chlf为非自吸型卧式多级离心泵(以下简称泵),具有高效率,低噪声耐轻度腐蚀及结构紧凑,外观美观,体积小,重量轻等特点。
不锈钢卧式多级离心泵适用范围:
产品适用低粘度,中性,非baozha性,不含固体颗粒或纤维的液体,被输送的液体不能对泵的材料具有化学腐蚀性。(油或以油为主的液体可以用特殊型号的泵输送);
空调系统的循环;
冷却系统;
水处理(水的净化);
工业清洗系统;
液体的输送,循环和提升;
热水和冷水;
食品,饮料,农业等配料系统;
卧式轻型不锈钢多级离心泵运行条件:
介质温度:常温型-15℃~ 70℃;热水型-15℃~ 110℃;
流量范围:0.5~28m³/h;
zuei大压力:10bar;
介质酸碱度范围:ph5~9;
zuei高环境温度: 40℃;
zuei小进口压力:参照npsh曲线;
chl/chlf卧式轻型不锈钢多级离心泵型号意义:

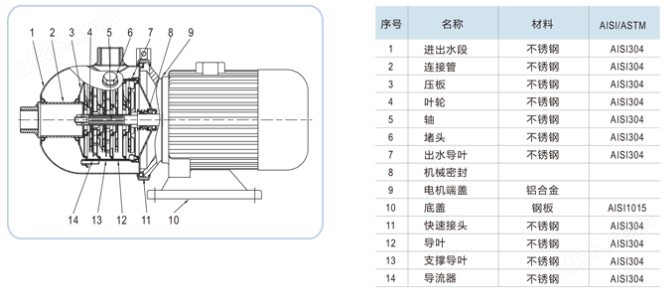

卧式轻型不锈钢多级离心泵结构图:

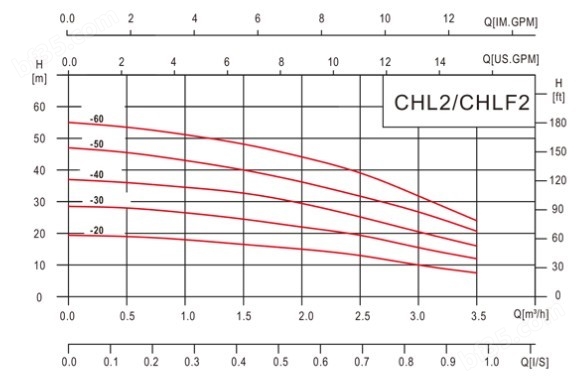

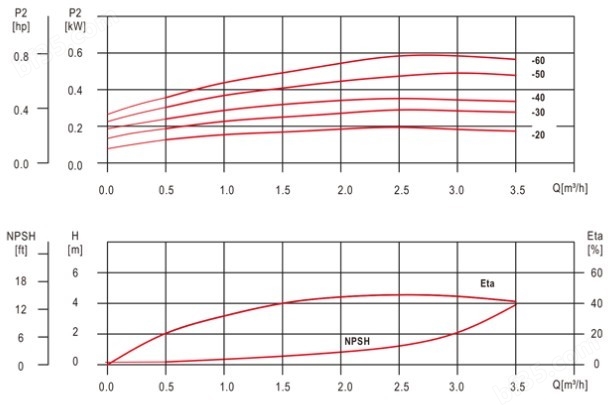

卧式轻型不锈钢多级离心泵性能曲线


chl/chlf不锈钢卧式多级离心泵性能表

型号

扬程(m)

流量(m3/h)

电机功率(kw)

转速(r/min)

chl2-20

14

2

0.37

2900

chl2-30

21

2

0.55

2900

chl2-40

28

2

0.55

2900

chl2-50

35

2

0.55

2900

chl2-60

42

2

0.75

2900

chl4-20

15

4

0.55

2900

chl4-30

22

4

0.75

2900

chl4-40

30

4

0.75

2900

chl8-10

8.5

8

0.75

2900

chl8-20

17

8

0.75

2900

chl8-30

25.5

8

1.1

2900

chl8-40

34

8

1.5

2900

chl8-50

42.5

8

2.2

2900

chl12-10

9.5

12

0.75

2900

chl12-20

19.5

12

1.2

2900

chl12-30

29.5

12

1.8

2900

chl12-40

39.5

12

2.4

2900

chl12-50

50

12

3

2900

chl16-10

10

16

1.1

2900

chl16-20

21

16

2.2

2900

chl16-30

32

16

3

2900

chl20-10

9.5

20

1.1

2900

chl20-20

21

20

2.2

2900

chl20-30

33

20

4

2900

chlf(t)2-20

14

2

0.37

2900

chlf(t)2-30

21

2

0.55

2900

chlf(t)2-40

28

2

0.55

2900

chlf(t)2-50

35

2

0.55

2900

chlf(t)2-60

42

2

0.75

2900

chlf(t)4-20

15

4

0.55

2900

chlf(t)4-30

22

4

0.55

2900

chlf(t)4-40

30

4

0.75

2900

chlf(t)4-50

38

4

1.1

2900

chlf(t)4-60

45

4

1.1

2900

chlf(t)8-10

8.5

8

0.75

2900

chlf(t)8-20

17

8

0.75

2900

chlf(t)8-30

25.5

8

1.1

2900

chlf(t)8-40

34

8

1.5

2900

chlf(t)8-50

42.5

8

2.2

2900

chlf(t)12-10

9.5

12

0.75

2900

chlf(t)12-20

19.5

12

1.2

2900

chlf(t)12-30

29.5

12

1.8

2900

chlf(t)12-40

39.5

12

2.4

2900

chlf(t)12-50

50

12

3

2900

chlf(t)16-10

10

16

1.1

2900

chlf(t)16-20

21

16

2.2

2900

chlf(t)16-30

32

16

3

2900

chlf(t)16-40

43

16

4

2900

chlf(t)20-10

9.5

20

1.1

2900

chlf(t)20-20

21

20

2.2

2900

chlf(t)20-30

33

20

4

2900

chlf(t)20-40

44.5

20

4.4

2900

卧式轻型不锈钢多级离心泵性能表格:

型号

chl2

chdf2

chl4

chdf4

chl8

chdf8

chl16

chdf16

额定流量(m3/h)

2

4

8

16

流量范围(m3/h)

1~3.5

1.5~8

5~12

8~22

大压力(bar)

5.5

4

5

4

电机功率(kw)

0.37~0.75

0.37~0.75

0.75~2.2

2.2~3

温度范围(℃)

-15~ 110

大效率(%)

46

59

64

70

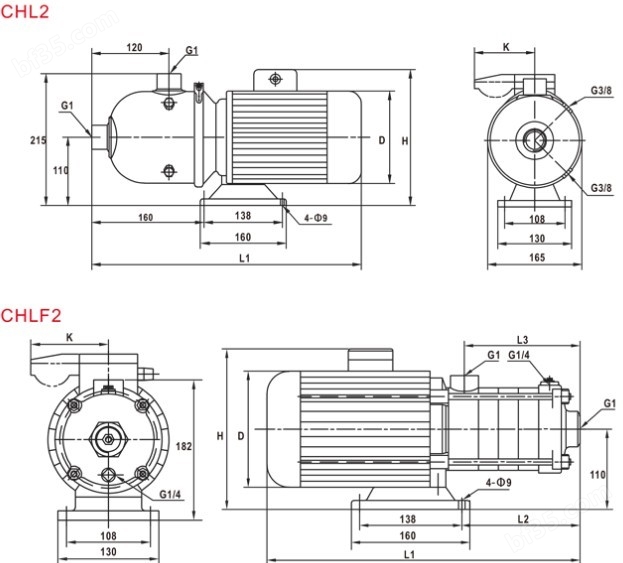

卧式轻型不锈钢多级离心泵安装尺寸图:

chl型卧式轻型不锈钢多级离心泵维修与保养:
1、进水管路必须高度密封,不能漏水、漏气。
2、禁止泵在汽蚀状态下长期运行。
3、禁止泵在大流量运行时,电机超电流长期运行。
4、定时检査泵运行中电机电流值,尽量使泵在设计工况范围内运行;
5、泵在运行过程中应有专人看管,以免发生意外。
6、泵每运行500小时应对轴承迸行加油。
7、泵迸行长期运行后,由于机械磨损,使机组噪声及振动增大时,应停车检査,必要时可更換易损零件及轴承,机组大修期一般为一年。
机械密封维护与保养
1、机械密封润滑应清洁无固体颗粒。
2、严禁机械密封在干磨惰况下工作。
3、起动前应盘动泵(电机)几圈,以免突然起动造成密封环断裂损坏。
