自吸式磁力泵zcq-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-03
  • 产品型号:  zcq
  • 简单描述
  • 自吸式磁力泵在水力上遵循了原自吸泵的优点及特性。它取消了传统的机械密封装置,将电动机与泵的钢性连接改为无接触的柔性连接,从根本上消除了轴封泄漏。
详细介绍

zcq自吸式磁力泵特点
zcq自吸磁力泵以静密封取代动密封,使泵的过流部件处于*密封状态,*解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病,泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造,既有cq型磁力驱动泵的功能,又集自吸于一身,不需底阀和引灌水,自吸高度4米。
zcq不锈钢磁力自吸泵产品应用

zcq型自吸磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液体、du液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。因此,它是有广泛的用途。

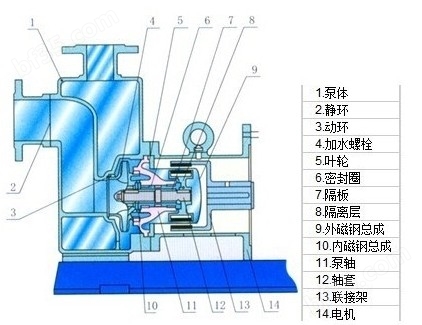

zcq磁力自吸泵采用的外混式轴向回水泵体结构设计,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成(结构见示意图)。泵启动后,在离心力的作用下,吸水室中的剩余液体与进液管路中的空气被叶轮搅拌形成气液混合物,混合物通过蜗壳进入气液分离室,随着流速降低,导致气水分离,空气由泵出液口排出,液体经回流孔返回泵腔内,经过多次循环,进液管道中的空气被逐渐排空,使泵腔内形成一定的真空度,低位槽中的液体在大气压的作用下流向泵进口,达到自吸的作用,这一系列的自吸过程是泵在刚启动的1至3分钟内自动完成,无需人工干预,当液体充满泵的进液管路与泵腔后泵组即自动进入正常运行状态。磁力自吸泵的驱动装置采用主动磁铁联轴器直接装在电机轴上,通过磁力偶合间接驱动转子组合上的叶轮旋转,泵腔全部封闭,*无泄漏。
zcq自吸磁力泵选型参数

型 号

口径

扬程
m

流量
l/min

电机功率
kw

转速
r/min

电压
v

自吸性能
m/3分

进口
mm

出口
mm

zcq25-20-115

25

20

15

110

1.1

2900

380

4

zcq32-25-115

32

25

15

110

1.1

2900

380

4

zcq32-25-145

32

25

25

110

1.1

2900

380

4

zcq40-32-132

40

32

20

180

2.2

2900

380

4

zcq40-32-160

40

32

32

180

4

2900

380

4

zcq50-40-145

50

40

25

240

4

2900

380

4

zcq50-40-160

50

40

32

220

4

2900

380

4

zcq65-50-145

65

50

25

280

5.5

2900

380

4

zcq65-50-160

65

50

32

450

7.5

2900

380

4

zcq80-65-125

80

65

20

800

7.5

2900

380

4

zcq80-65-160

80

65

32

800

15

2900

380

4

zcq100-80-160

100

80

32

1500

22

2900

380

4

注:泵体材质不锈钢(1cr18ni9ti)

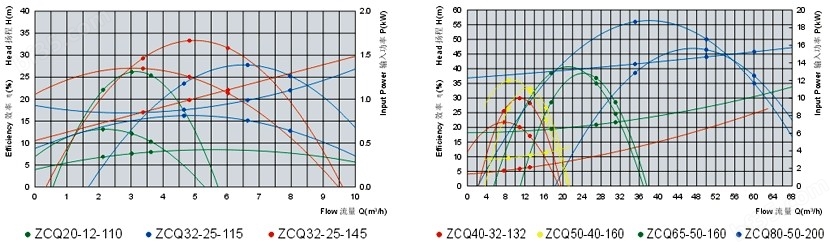

zcq磁力自吸泵性能曲线

zcq不锈钢磁力泵安装要求

1、开箱后检查泵铭牌,校对zcq型自吸式磁力泵产品主要参数是否与使用要求相符。
2、自吸泵应水平安装,泵体不得承受管路重量。
3、泵与管路应保持良好的密封。
4、泵使用前应进行检查、电机风叶转动要灵活、无止住及异声现象,各紧固体要牢固。
5、拧开泵上方的加水螺栓,加入储液水少于泵体容积的三分这二,旋紧螺栓。
6、接上电源试转一下,从电机端看,运转是否与泵转向标记*。
7、zcq型自吸磁力泵停止工作前,先关闭排出阀门,再关闭电源,后关闭吸入管阀门。
zcq磁力自吸泵使用要求
1、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以禁止空动转,同时避免在工作中途停电后再启动时所造成时空载运转。
2、被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。
3、泵在使用中环境温度应小于40℃,电机温升不得超过75℃。
4、被输送的介质及其温度应在泵材允许范围内(详见附表)。金属泵的使用温度<100℃,被输送的介质比重≤1.3;介质比重<1.3时,将影响技术性能。
5、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
6、自吸泵运行500小时后,应拆检轴承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5 ~1mm,叶轮轴向窜动0.5~2mm时,应更换轴承和轴向动环。
zcq磁力自吸泵故障处理

故障形式产生原因排除方法
磁力泵不出水1.水泵反转
2.吸入管路漏气
3.泵体内未回储液或储液不足
4.电压太高,启动时内外磁打滑
5.吸程太高或吸入管路太长
改变电机接线
杜绝漏气
增加泵内储液量
调正电压
降低吸程或缩短管路
磁力泵出水不足1.吸入管径太小
2.叶轮流道阻塞
3.扬程过高
4.转速太低
调换进水管
清洗叶轮
开大出水阀
恢复额定转速
磁力泵扬程过低1.流量过大
2.转速太低
关小出水阀
恢复额转速
磁力泵噪音太大1.轴严重磨损
2.轴套严重磨损
3.驱动磁钢杯与隔离套接触
更换泵轴
更换轴套
拆除泵头重新组装
磁力泵漏液o型密封圈损坏更换o型密封圈


订货请尽量提供:
1.型号2.口径3.扬程(m)4.流量5.电机功率(kw)6.转速(r/min)7.材质8.电压(v)。
