高温保温磁力泵-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-03
  • 产品型号:
  • 简单描述
  • 高温保温磁力泵由电机,磁力偶合器水冷却装置和耐腐蚀离心泵四大部分组成,其主要特点是利用磁力偶合器传递动力,*无泄漏。采用多重循环冷却结构,保证了原动力和磁传动的可靠性和稳定性,同时采用柱销联轴器减少了泵的噪音和震动,广泛应用于石油、化工、冶金、食品、水处理、国防、制药、电镀、环保等行业,是输送高温类易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。
详细介绍

cqb-g型高温保温磁力泵概述:
      cqb-g型保温磁力驱动离心泵(简称高温磁力泵)由电机,磁力偶合器水冷却装置和耐腐蚀离心泵四大部分组成,其主要特点是利用磁力偶合器传递动力,*无泄漏。当电动机带动磁力偶合器的外磁钢旋转时,磁力线穿过了间隙和隔离套,作用与内磁钢上,使泵转子与电动机同步旋转,无机械接触地传递扭矩。在泵的动力输入端,由于液体被封闭在静止的隔离套内,没有动密封因而无泄漏,磁力偶合器的磁性材料采用了高温介质而保持强大的磁力扭矩。在电机与磁力偶合器之间加装了水冷却装置,防止泵送高温介质之热量传导至电机。以保持电机的正常运转,从而达到无泄露输送高温介质。
      cqb-g型高温保温磁力泵采用多重循环冷却结构,保证了原动力和磁传动的可靠性和稳定性,同时采用柱销联轴器减少了泵的噪音和震动,便拆式和柱销联轴器同时使用,使泵的结构增长,更有利于泵的散热。同时,也十分方便用户的维修或更换零件,在泵的外转子部分还设计了散热风叶,确保磁钢的稳定性。本系列泵适用于输送高温介质,温度小于300℃。

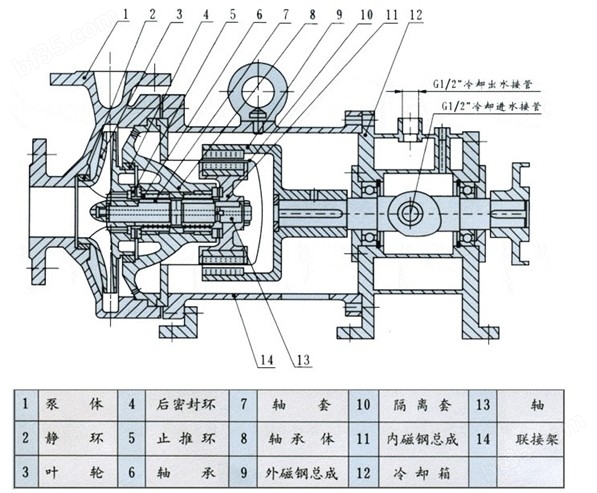

cqb-g不锈钢磁力泵结构图:

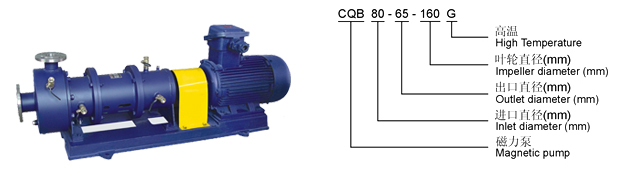

cqb-g型高温磁力泵型号意义:


cqb-g型保温磁力泵性能参数:

型  号

口径(mm)

流量 (m3/h)

扬程

(m)

电机功率 (kw)

电 压

 (v)

材 质

进口

出口

cqb32-20-125g

32

20

3.2

20

1.1

380



cqb32-20-160g

32

20

3.2

32

1.5

380

cqb40-25-105g

40

25

6.3

12.5

1.1

380

cqb40-25-125g

40

25

6.3

20

2.2

380

cqb40-25-160g

40

25

6.3

32

3

380

cqb40-25-200g

40

25

6.3

50

5.5

380

cqb50-40-85g

50

40

12.5

8

1.1

380

cqb50-32-105g

50

32

12.5

12.5

1.5

380

cqb50-32-125g

50

32

12.5

20

3

380

cqb50-32-160g

50

32

12.5

32

4

380

cqb50-32-200g

50

32

12.5

50

7.5

380

cqb50-32-250g

50

32

12.5

80

18.5

380

cqb65-50-125g

65

50

25

20

4

380

cqb65-50-160g

65

50

25

32

7.5

380

cqb65-40-200g

65

40

25

50

15

380

cqb65-40-250g

65

40

25

80

22

380

cqb80-65-125g

80

65

50

20

7.5

380

cqb80-65-160g

80

65

50

32

11

380

cqb80-50-200g

80

50

50

50

22

380

cqb80-50-250g

80

50

50

80

37

380

cqb100-80-125g

100

80

100

20

15

380

cqb100-80-160g

100

80

100

32

22

380

cqb100-65-200g

100

65

100

50

37

380

cqb100-65-250g

100

65

100

80

55

380

注:每个型号都可配防爆电机

防爆型保温磁力泵用途:


cqb-g高温磁力泵广泛应用于石油、化工、冶金、食品、水处理、国防、制药、电镀、环保等行业,是输送高温类易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。适用于输送系统工作压力小于1.6mpa,温度不超过100度,密度不大雨1600kg/m,粘度不大于30的不含硬颗粒和纤维的液体。
      cqb-g高温磁力泵,适用于输送系统工作压力小于1.6mpa,温度不超过280度,密度不大于1840kg/m3,粘度不大于30cm2/s的不喊硬颗粒和纤维的液体。

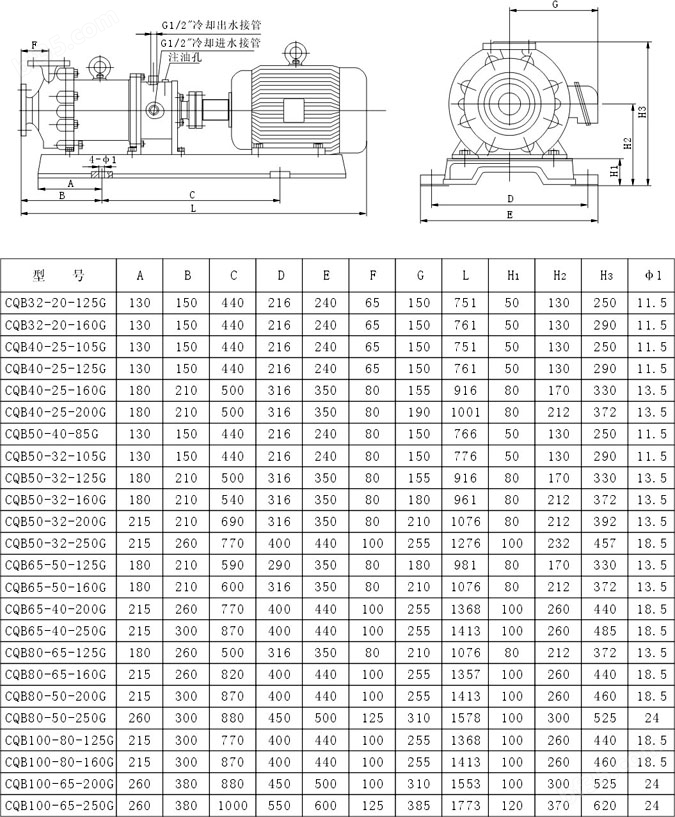

磁力泵安装尺寸图:

?

不锈钢保温磁力泵使用注意事项:
1、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以禁止止空转,同时避免在工作中途停电后再启动时所造成时空载运转。
2、被输送介质中,若含有固体颗粒,泵入口要加过滤网;如含有铁磁质微粒,需加磁性过滤器。
3、被输送的介质及其温度应在泵材允许范围内。泵的使用温度<280℃,大工作压力1.6mpa,密度不大于1840kg/m3,粘度不大于30cm2/s的不含硬颗粒和纤维的液体。特殊工况应严格按合同协议规定。
4、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液
5、磁力泵正常运行1000小时后,应拆检轴承和端面动环的磨损情况,并更换不宜再用的易损件。
6、本系列泵内外磁性联轴器采用高性能永磁材料,可能对下列器件产生潜在危害,表将下列器件与本系列泵保持距离。如:心脏起博器及其它磁卡、计算器、计算机磁盘、手表等。
cqb-g蒸汽保温磁力泵故障与排除方法:

故障现象

原因分析

排除方法

泵不出水

 1、 水泵反转

 2、 进水管漏气

 3、 泵腔储水不足

 4、 电压太高、启动时联轴器打滑

 5、 吸程太高

 6、 阀门没有打开

 1、 调整电机旋转方向

 2、 杜绝漏气

 3、 增加储水量

 4、 调整电压

 5、 降低泵安装位置

 6、 校正或改变阀门

流量不足

 1、 吸入管径大小或堵塞

 2、 叶轮流道阻塞

 3、 扬程过高

 4、 转速不够

 1、 调换或清洗进水管

 2、 清洗叶轮

 3、 开大出水阀

 4、 恢复额定转速

扬程过低

 1、 流量过大

 2、 转速太低

 1、 关小出水阀

 2、 恢复额定转速

澡音太大

 1、 泵轴严重磨损

 2、 轴承严重磨损

 3、 外磁钢或内磁钢与隔离套接触

 4、 密封环与叶轮研磨

 5、 冷却箱内滚动轴承磨损

 1、 更换泵轴

 2、 更换轴承

 3、 拆除泵头重新组装

 4、 更换止推环、密封环

 5、 更换滚动轴承

漏液

 1、o型密封圈损坏

 1、 更换o型密封圈
