wb不锈钢防爆电动往复泵-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-03
  • 产品型号:
  • 简单描述
  • wb不锈钢防爆电动往复泵过流部份分为两种材质,铸铁材质于抽吸清水或油类制品及其他无腐蚀性之液体,不锈钢材质,由1cr18ni9ti钢制成。适用于抽送各种酸碱类液体,本泵特别适合于槽车卸车之用。及其他需要自吸的场合。wb型电动往复泵zuei高输送介质温度150°c。如用户要求更高温度,请选wbr高温往复泵。
详细介绍

wb不锈钢防爆电动往复泵产品介绍
    电动往复泵依靠活塞、柱塞或隔膜在泵缸内往复运动使缸内工作容积交替增大和缩小来输送液体或使之增压的容积式泵。往复泵按往复元件不同分为活塞泵、柱塞泵和隔膜泵。
 往复泵的主要特点是:
①效率高而且高xiao区宽。
②能达到很高压力,压力变化几乎不影响流量,因而能提供恒定的流量。
③具有自吸能力,可输送液、气混合物,特殊设计的还能输送泥浆、混凝土等。
④流量和压力有较大的脉动,特别是单作用泵,由于活塞运动的加速度和液体排出的间断性,脉动更大。通常需要在排出管路上(有时还在吸入管路上)设置空气室使流量比较均匀。采用双作用泵和多缸泵还可显著地改善流量的不均匀性。
⑤速度低,尺寸大,结构较离心泵复杂,需要有专门的泵阀,制造成本和安装费用都较高。活塞泵主要用于给水,手动活塞泵是一种应用较广的家庭生活水泵。柱塞泵用于提供高压液源,如水压机的高压水供给,它和活塞泵都可作为石油矿场的钻井泥浆泵、抽油泵。隔膜泵特别适合于输送有剧毒、放射性、腐蚀性的液体、贵重液体和含有磨砾性固体的液体。隔膜泵和柱塞泵还可当作计量泵使用。
不锈钢电动往复泵工作原理
1、往复泵的构造和工作原理 主要部件:泵缸、活塞,活塞杆及吸入阀、排出阀。工作原理:活塞自左向右移动时,泵缸内形成负压,则贮槽内液体经吸入阀进入泵缸内。当活塞自右向左移动时,缸内液体受挤压,压力增大,由排出阀排出。 活塞往复一次,各吸入和排出一次液体,称为一个工作循环;这种泵称为单动泵。 若活塞往返一次,各吸入和排出两次液体,称为双动泵。 活塞由一端移至另一端,称为一个冲程。
2、往复泵的流量和压头往复泵的流量与压头无关,与泵缸尺寸、活塞冲程及往复次数有关。 单动泵的理论流量为 qt=asn 往复泵的实际流量比理论流量小,且随着压头的增高而减小,这是因为漏失所致。 往复泵的压头与泵的流量及泵的几何尺寸无关,而由泵的机械强度、原动机的功率等因素决定。
3、往复泵的安装高度和流量调节 往复泵启动时不需灌入液体,因往复泵有自吸能力,但其吸上真空高度亦随泵安装地区的大气压力、液体的性质和温度而变化,故往复泵的安装高度也有一定限制。 往复泵的流量不能用排出管路上的阀门来调节,而应采用旁路管或改变活塞的往复次数、改变活塞的冲程来实现。 往复泵启动前必须将排出管路中的阀门打开。 往复泵的活塞由连杆曲轴与原动机相连。原动机可用电机,亦可用蒸汽机。 往复泵适用于高压头、小流量、高粘度液体的输送,但不宜于输送腐蚀性液体。有时由蒸汽机直接带动,输送易燃、易爆的液体。

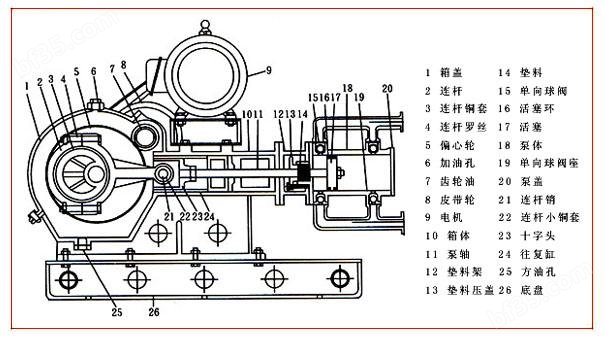

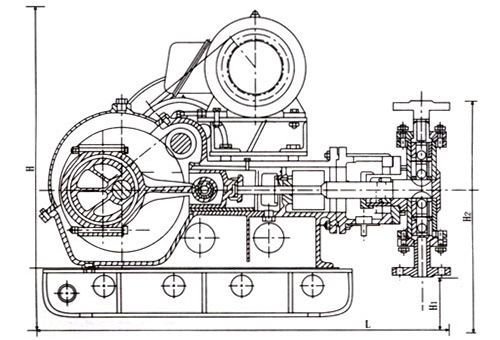

wb电动往复泵结构图(wb1、wb2)


wb1-0.75/16 wb1-0.75/25  wb2-1/120  wb2-2/60 结构图如上图,柱塞式、双阀座。

wb其它型号规格结构图如上图,活塞式双作用单阀座。

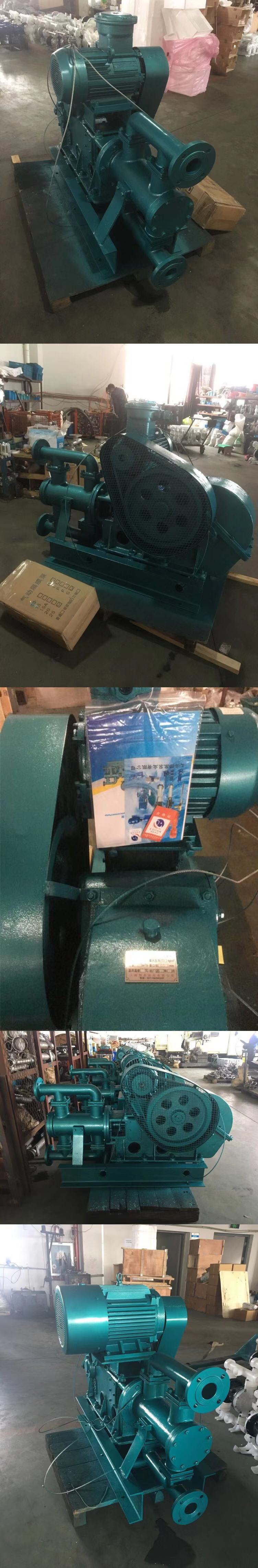

wb不锈钢防爆电动往复泵实物图片


电动往复泵性能参数表:

wb1机座系列

型号流量m?/h压力kg/cm?活塞直径mm活塞行程mm功率kw/r往复次数z/min吸入口尺寸(flange)出口尺寸(flange)重量kg
wb1-0.75/160.7516361002.2/14501301"1"370
wb1-0.75/250.7525361003/14501301"1"370
wb1-0.75/400.7540361004/14501301"1"370
wb1-6/5651001004/1450651?"1?"370
wb1-6/106101001005.5/1450651?"1?"370
wb1-10/71071601007.5/1450452?"2?"400
wb1-13/31331601005.5/1450652?"2?"400
wb1-13/61361601007.5/1450652?"2?"420

wb2机座系列

型号流量m?/h压力kg/cm?活塞直径mm活塞行程mm功率kw/r往复次数z/min吸入口尺寸(flange)出口尺寸(flange)重量kg
wb2-1/1201120361207.5/14501451"1"700
wb2-2/60260501207.5/14501451"1"720
wb2-10/1510151601207.5/1450372?"2?"740
wb2-10/25102516012011/1450372?"2?"760
wb2-20/52051601207.5/1450732?"2?"760
wb2-20/10201016012011/1450732?"2?"760
wb2-30/33032101207.5/1450734"4"790
wb2-30/630621012011/1450734"4"790

wbr高温系列

型   号

流量
m3/h

压力
kg/cm2

活塞直径
mm

活塞行程
mm

往复次数
z/min

电机功率
r/kw

泵口径(法兰)

吸口

出口

wbr-5/7

5

7

100

100

65

1450/3

11/2

11/2

wbr-3/10

3

10

100

100

42

1450/3

11/2

11/2

wbr-20/7

20

7

160

120

73

1450/7.5

21/2

21/2

wbr-15/15

15

15

160

120

50

1450/7.5

21/2

21/2

wbr-30/15

30

15

210

150

47

1450/18.5

4

4

wbr-25/30

25

30

210

150

40

1450/22

4

4

wbr-40/10

40

10

250

150

47

1450/18.5

4

4

wbr-40/20

40

20

250

150

47

1450/22

4

4

wb电动往复泵安装注意事项:
1.本泵水平安装在20-30mm高的水泥混凝土基础上,进出口管路不得负担其它物体及管路的重量
2.齿轮臬内加注120#工业齿轮油。
3.在管路容易堵塞的场合,须安装安全阀,以保证泵的安全运行,如用户需另处订货,请向本公司涌诺提出。
4.冬季用泵须检查蒸气是否畅通,以免介质冻结时开泵造成损坏。
5.开泵前必须先打开进出口阀门。
