深井不锈钢潜水泵qj-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-03
  • 产品型号:  qj
  • 简单描述
  • 深井不锈钢潜水泵具有结构紧凑、体积小、重量轻、安装、使用、维护方便,运输安全可靠、节约能源等优点,广泛应用于农田灌溉、工矿企业的供排水及高原、山区的畜用水。
详细介绍

qj型潜水深井泵产品概述:
  qj型井用潜水泵是电机与水泵直联一体潜入水中工作的提水机具,它适用于从深井撮地下水、也可用于河流、水库、水渠等到提水工程:主要用于农田灌溉及高原山区的人畜用水,亦可供城市、工厂、铁路、矿山、工地供排水使用。潜水电泵使用的条件是否合适,管理得当与使用寿命有直接的关系。
qj型深井不锈钢潜水泵结构说明
1、qj型深井潜水泵由:水泵、潜水电机(包括电缆)、输水管和控制开关四大部分组成。潜水泵为单吸多级立式离心泵:潜水电机为密闭充水湿式、立式三相笼异步电动机,电机与水泵通过爪式或单健筒式联轴器直接;配备有不同规格的三芯电缆;起动设备为不同容量等级的空气开关和自偶减压起动器、输水管为不同直径的钢管制成、采用法兰联接,高扬程式电泵采用闸阀控制。
2、潜水泵每级导流壳中装有一个橡胶轴承;叶轮用锥形套固定在泵轴上;导流壳采用螺纹或螺栓联成一体。
3、高扬程潜水泵上部装有止回阀,避免停机水垂造成机组破坏。
4、潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封,防止流砂进入电机。
5、潜水电机采用水润滑轴承,下部装有橡胶调压膜、调压弹簧,组成调压室,调节由于温度引起的 压力变化;电机绕组采用聚乙xijue 缘,尼龙护套耐用消费品水电磁线,电缆联接方式按qj型电缆接头工艺,把接头jj缘脱去刮净漆层,分别接好,焊接牢固,用生橡胶绕一层。再用防水粘胶带缠2~3层,外面包上2~3层防水胶布或用水胶粘结包一层橡胶带(自行车里带)以防渗水。
6、电机密闭,采用精密止口螺栓,电缆出口加胶垫进行密封。
7、电机上端有一个注水孔,有一个放气孔,下部有一个放水孔。
8、电机下部装有上下止推轴承,止推轴承上有沟槽用于冷却,和它对磨的是不锈钢推力盘,随水泵的上下轴向力。

qj型深井不锈钢潜水泵产品特点:
1、电机、水泵一体,潜入水中运行,安全可靠。
2、对井管、扬水管无特殊要求(即:钢管井、灰管井、土井等均可使用;在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。
3、安装、使用、维护方便简单,占地面积小、不需建造泵房。
4、结构简单、节省原材料。
潜水电泵使用的条件是否合适,管理得当与使用寿命有直接的关系。
qj型井用潜水电泵(深井泵)--使用说明
qj型井用潜水泵可在下列条件下连续运行使用:
1.额定频率为50hz,额定电压为380±5%v的三相交流电源。
2.水泵进水口必须在动水位1米位以下,但潜水深度不得超过静水位以下70米,电机下端距井底水深zui少在1米以上。
3.水温一般不得高于20℃.
4.水质要求:(1)水中含砂量不大于0.01%(重量比);
           (2)ph值在6.5~8.5范围;
            (3)氯离子含量不大于400毫克/升。
5.要求井正值,井壁光滑,不得有井管错开。
qj型井用潜水电泵(深井泵)--工作原理
qj型井用潜水电泵是根据国家标准设计的节能产品,广泛用于农田灌溉、工矿企业的供排水和高原、山区的人、畜用水。
该型泵由qj潜水泵和yqs型潜水电机组成一体潜入水下进行工作。具有结构简单、体积小、重量轻、安装、维修方便,运行安全、可靠、节能等特点。
qjr型系列井用耐热潜水泵是与井用耐热潜水三相异步电动机直接联成一体,组装成的耐热潜水电泵,耐热水温可达100°c,是潜入井中,提取地热水的有效机具;地热是一种zui廉价,zui清洁,用之不竭的能源,现今广泛应用于采暖,医疗,洗浴,养殖,种植,工农业,厂矿企业,喷泉,保健设施等许多方面。它具有泵机合一,结构简单,运行可靠,无噪音,性能优良,机组效率高,安装维修方便;并具有耐热,防腐,抗老化等诸多优点,是堤取地热水的产品。
种类
1、立式竖直使用,比如在一般的水井中;
2、斜式使用,比如在矿井有斜度的巷道中;
3、卧式使用,比如在水池中使用。

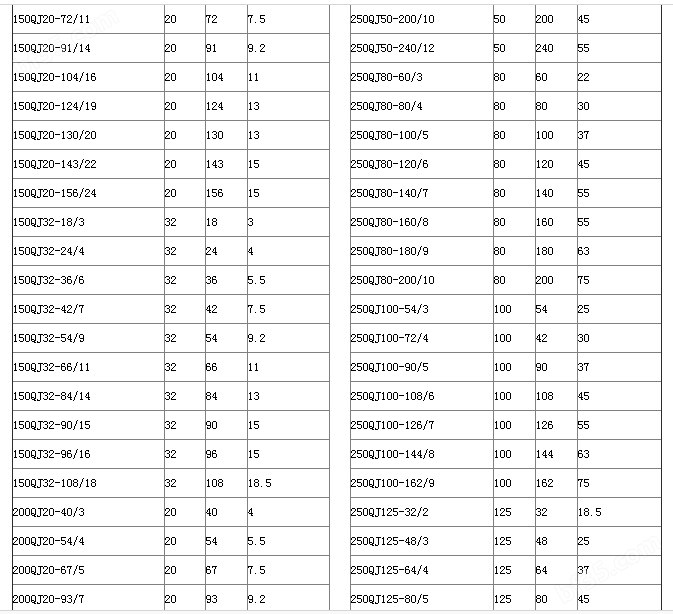

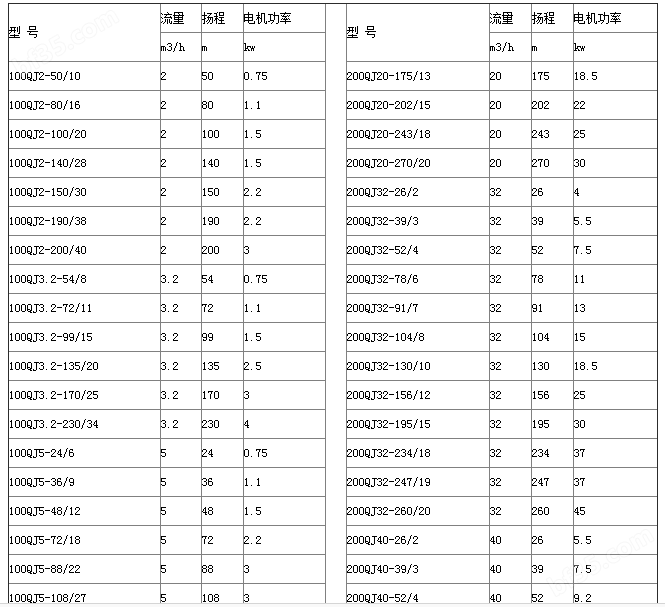

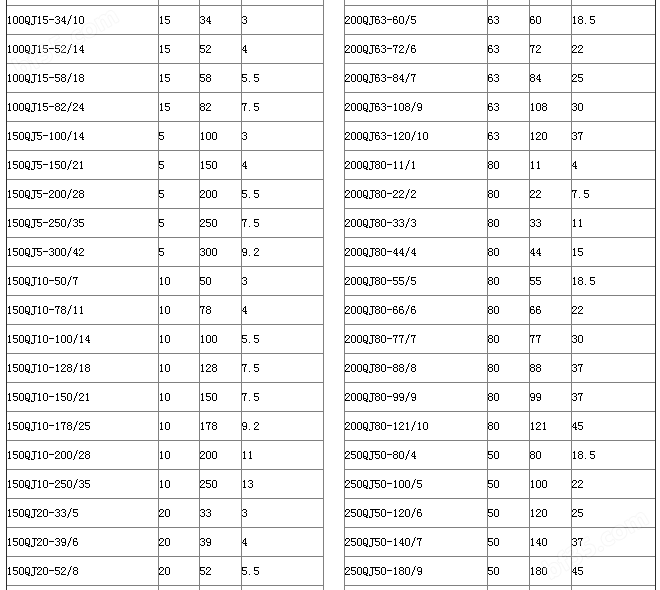

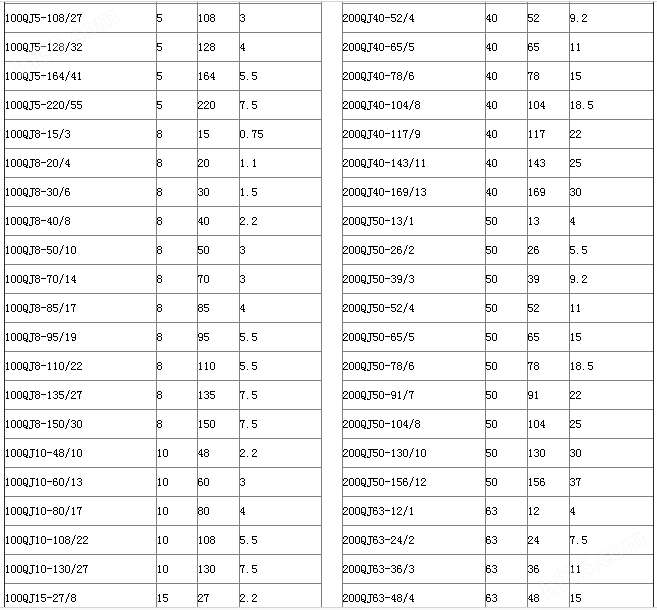

qj型潜水深井泵选型参数表:

qj型安装使用注意事项:
1.qj型深井潜水泵下井前应检查,各部螺丝有无松动,电缆有无破口,电机是否漏水,电机轴、水泵轴转动是否灵活无阻;2.下井前检查电机电阻应在150兆欧以上;
3.电机注水要认真防止假满,切忌未灌满清水即开始运行;
4.保护开关和启动设备应按规定配齐;
5.电机运转2500小时应进行一次大修,l500小时应进行小检修;
6.电泵停机存放时应把电机内存水放完;
7.严禁不懂装懂野蛮拆装、修理应在本厂或定点修理厂进行;
8.禁止频繁“开"、“停";
9.安装电泵时谨防异物掉入井内;
10.如遇下列情况应停机检修:
(1)电流电压超过额定值。
(2)流量明显减少。
(3)水泵间歇出水或响声震动较大。
(4)保护开关频繁跳闸。
(5)电机绝缘,电阻低于0.5兆欧。
维护保养
1.qj型深井潜水泵运行中要经常观察电流、电压表和水的流量,力求电泵在额定工况下运行。
2.应用阀门调节流量、扬程,不得超载运行。有下列情况之一应立即停止运行:
(1)额定电压时电流超过额定电流20%时;
(2)电源电压过高或过低时(高于400v或低于360v);
(3)额定扬程下,流量较正常情况下降低较大;
(4)绝缘电阻低于0.5兆欧;
(5)动水位降至泵吸入口时;
(6)电器设备及电路不合规定时;
(7)电泵有突然声响或较大的震动时;
(8)保护开关频繁跳闸时。
3.qj型深井潜水泵要经常不断的观察仪表,检查电器设备每半个月测一次电机绝缘电阻,电阻值不低于0.5兆欧。
4.每排灌期(2500小时)进行一次检修保护,更换损坏的易损件。
5.qj型深井潜水泵的起吊与装卸:
(1)断离电源,拆开电缆;
(2)用安装工具逐步拆卸出水管、闸阀、弯管,并用夹板将泵吊起取出井盖,并用另  一付夹板夹紧下一节输水管,这样依次,逐节拆卸将泵吊出井外。(在吊拆过程中,发现有  卡住不能强行起吊,应上下左右活动克服卡点安全吊卸);
(3)拆下护线板,滤水网并从引线和三芯电缆或扁电缆接头处剪断电缆;
(4)取出联轴器上锁圈,拧下固定螺钉,拆下连接螺栓,使电机、水泵分离;
(5)放出电机内充水;
(6)水泵的拆卸:
用拆装扳手,卸下进水节,用拆装筒在泵下部冲击锥形套,叶轮松动后,取出叶轮、锥形套、卸下导流壳,这样依次卸完叶轮、导流壳、上导流壳、止回阀等。
(7)电机拆卸:  依次拆下底座、止推轴承、推力盘、下导轴承座、连接座、甩砂器,取出转子,拆下上导轴承座、定子等。
6.qj型深井潜水泵的装配:
装配前检查清洗各零部件的铁锈、污泥,各配合面要涂黄油防锈,水泵大螺纹联接处要涂铅油。
(1)电机的装配次序:  定子组装一下导轴承座组装一转子组装一推力盘一轴头螺母一止推轴承组装一底座组装一上导轴承座组装一骨架油封一连接座。调整螺柱,使电机轴伸符合规定的要求。然后上好调压膜、调压弹簧及盖。
(2) qj型深井潜水泵的装配:  将轴和进水节固定在安装座上,用拆装筒将叶轮、锥形套固定在轴上,再装上导流壳、叶轮……这样依次装完上流壳、止回阀等。 八级以下的电机水泵部分装配时,首先在进水节和上导轴承座接触平面间均匀分布,加相同3~3.5毫米垫片3~4处,然后均匀上好拉筋螺母,装上联轴器、泵轴、上好固定螺栓以及锁圈,用拆装筒将叶轮、锥形套固定在泵轴上,再装上导流壳,叶轮……这样依次装完上导流壳等。泵装好后松开拉筋螺母,取出垫片,再把拉筋螺母均匀上紧,然后从联轴器处转动电泵,转动必须均匀。
7.qj型深井潜水泵的保存  电泵长期不用时,应及时放出电机内清水,表面擦拭干净,涂上防锈油,放在比较清洁、干燥、无化学腐蚀的场所。电机内腔充满清水后,严禁放在温度为0℃及以下的环境条件下,否则必须放净腔内清水,以防冻裂电机。
转子
转子具有高质量的表面特性。为了确保此转子的质量及相应的表面质量,研磨和涂料工艺。通过使用各种各样的研磨和抛光工艺,表面粗糙度将大大降低,这样就提高了转子的耐疲劳性和耐腐蚀性,以及转子的耐磨性和硬度特性。
表面优化的益处:降低了启动扭矩和操作扭矩、改善了液压测容效率、平滑的操作特性 、增加了使用寿命。
