更新时间： 2024-07-03
产品型号： irg
简单描述
单级单吸热水管道泵具有高效节能、噪音低、性能可靠等优点。符合国家机械部jb/t53058-1993的标准，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。

在线询价联系尊龙凯时人生就博官网登录

详细介绍

irg单级单吸热水管道泵产品概述：
irg单级热水管道泵简称管道泵是选用国内优等水力模型，常用于：空调水循环泵、热水管道循环泵、管道增压泵、管道加压泵、冷却水泵、冷冻水泵等用。采用is型离心泵和sg型管道泵之性能参数，在sg管道泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在管道离心泵的基础上派生出适用立式热水泵、不锈钢管道泵、防爆离心泵。该系列离心泵产品具有高效节能、噪音低、性能可靠等优点。该符合新机械部jb/t53058-93的标准要求，按iso2858标准设计制造。

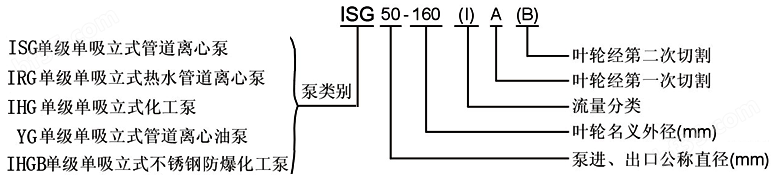

irg单级单吸热水管道泵型号意义：

irg热水管道泵产品用途：
1、isg型立式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度t＜80℃。
2、irg型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度120℃以下。
3、grg型立式高温离心泵广泛用于：能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度240℃以下。
4、ihg型立式管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃ ~ 120℃。
5、yg立式管道油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃ ~ 120℃。
6、ihgb型立式不锈钢防爆型化工离心泵，适用于输送易燃性化工液体。
7、isgd、irgd、grgd、ihgh、ygd、ihgbd型立式离心泵，适用于环境噪声要求很低的场合及空调循环等。
irg立式热水管道泵产品特点：
运行平稳：泵轴的同心度及叶轮优异的动静平衡，保证平稳运行，*振动。
滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
故障率低：结构简单合理，关键部分采用品质；配套，整机*工作时间大大提高。
维修方便：更换密封、轴承，简易方便。
占地更省：便于管道布置安装，节省空间。
irg立式热水管道泵工作条件：
1、吸入压力≤1.0mpa，或泵系统工作压力≤1.6mpa，即吸入口压力泵扬程≤1.6mpa、泵静压试验压力为≤2.5mpa，订货时请注明系统工作压力。泵系统工作压力大于1.6mpa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度＜40℃，相对湿度＜40%。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1，粒度＜0.2mm。
注：如果用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。

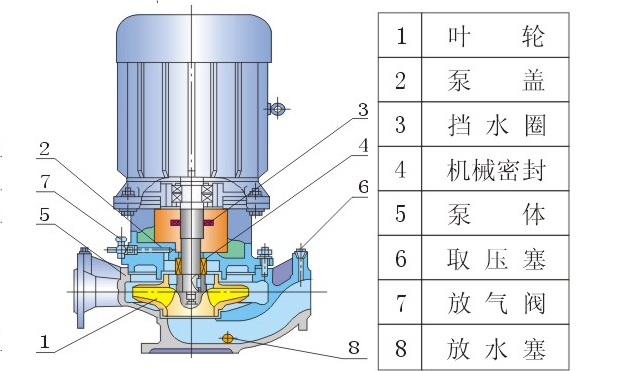

irg单级单吸热水离心泵结构图：

热水管道泵技术选型：

型号	流量 (m3/h)	扬程 (m)	电机功率 (kw)	转速 (r/min)	效率 (%)	汽蚀余量 (m)
15-80	1.5	8	0.18	2900	34	2.3
20-110	2.5	15	0.37	2900	34	2.3
20-160	2.5	32	1.1	2900	25	2.3
25-110	4	15	0.55	2900	42	2.3
25-125	4	20	0.75	2900	36	2.3
25-125a	3.6	16	0.55	2900	35	2.3
25-160	4	32	1.5	2900	32	2.3
25-160a	3.7	28	1.1	2900	31	2.3
32-100	4.5	12.5	0.55	2900	56	2.3
32-100(i)	6.3	12.5	1.1	2900	54	2.0
32-125	4.5	20	0.75	2900	45	2.3
32-125(i)	6.3	20	1.1	2900	43	2.3
32-125a	4.0	16	0.55	2900	43	2.3
32-160	4.5	32	1.1	2900	44	2.3
32-160a	4.5	25	1.1	2900	42	2.3
32-160(i)	6.3	32	2.2	2900	42	2.3
32-200	4.5	50	3	2900	45	2.3
32-200a	4	40	2.2	2900	40	2.3
32-200(i)	6.3	50	4	2900	33	2.0
40-100	6.3	12.5	0.55	2900	54	2.3
40-100a	5.6	10	0.37	2900	52	2.3
40-125	6.3	20	1.1	2900	46	2.3
40-125a	5.6	16	0.75	2900	45	2.3
40-160	6.3	32	2.2	2900	40	2.3
40-160a	5.9	28	1.5	2900	39	2.3
40-160b	5.2	24	1.1	2900	38	2.3
40-200	6.3	50	4	2900	33	2.3
40-200a	5.9	44	3	2900	31	2.3
40-200b	5.5	38	2.2	2900	29	2.3
40-250	6.3	80	7.5	2900	28	2.3
40-250a	5.9	70	5.5	2900	28	2.3
40-250b	5.5	60	4	2900	27	2.3
40-100(i)	12.5	12.5	1.1	2900	62	2.3
40-125(i)	12.5	20	1.5	2900	60	2.3
40-125(i)a	11.2	17.2	1.1	2900	58	2.3
40-160(i)	12.5	32	3	2900	52	2.3
40-160(i)a	11.7	28	2.2	2900	51	2.3
40-160(i)b	10.5	22.5	1.5	2900	50	2.3
40-200(i)	12.5	50	5.5	2900	46	2.3
40-200(i)a	11.7	40	4	2900	45	2.3
40-200(i)b	10.5	35	3	2900	44	2.3
40-250(i)	12.5	80	11	2900	38	2.3
40-250(i)a	11.7	70	7.5	2900	38	2.3
40-250(i)b	10.8	60	7.5	2900	37	2.3
50-100	12.5	12.5	1.1	2900	62	2.3
50-125	12.5	20	1.5	2900	58	2.3
50-125a	11.2	17.2	1.1	2900	57	2.3
50-160	12.5	32	3	2900	52	2.3
50-160a	11.7	28	2.2	2900	51	2.3
50-160b	10.5	22.5	1.5	2900	50	2.3
50-200	12.5	50	5.5	2900	46	2.3
50-200a	11.7	44.5	4	2900	45	2.3
50-200b	10.5	35	3	2900	44	2.3
50-250	12.5	80	11	2900	38	2.3
50-250a	11.7	70	7.5	2900	38	2.3
50-250b	10.8	60	7.5	2900	37	2.3
50-100(i)	25	12.5	1.5	2900	69	2.5
50-100(i)a	22.4	10	1.1	2900	67	2.5
50-125(i)	25	20	3	2900	68	2.5
50-125(i)a	22.4	16	2.2	2900	66	2.5
50-160(i)	25	32	4	2900	63	2.5
50-160(i)a	23.4	28	4	2900	62	2.5
50-160(i)b	21.6	24	3	2900	58	2.5
50-200(i)	25	50	7.5	2900	58	2.5
50-200(i)a	23.4	44	7.5	2900	57	2.5
50-200(i)b	21.6	37	5.5	2900	55	2.5
50-250(i)	25	80	15	2900	50	2.5
50-250(i)a	23.4	70	11	2900	50	2.5
50-250(i)b	21.6	60	11	2900	49	2.5
50-315(i)	25	125	30	2900	40	2.5
50-315(i)a	23.4	110	22	2900	40	2.5
50-315(i)b	21.6	93	18.5	2900	39	2.5
65-100	25	12.5	1.5	2900	69	2.5
65-100a	22.4	10	1.1	2900	67	2.5
65-125	25	20	3	2900	68	2.5
65-125a	22.4	16	2.2	2900	66	2.5
65-160	25	32	4	2900	63	2.5
65-160a	23.4	28	4	2900	62	2.5
65-160b	21.6	24	3	2900	58	2.5
65-200	25	50	7.5	2900	58	2.5
65-200a	23.4	44	7.5	2900	57	2.5
65-200b	21.6	37	5.5	2900	55	2.5
65-250	25	80	15	2900	50	2.5
65-250a	23.4	70	11	2900	50	2.5
65-250b	21.6	60	11	2900	49	2.5
65-315	25	125	30	2900	40	2.5
65-315a	23.4	110	22	2900	40	2.5
65-315b	21.6	93	18.5	2900	39	2.5
65-100(i)	50	12.5	3	2900	73	3.0
65-100(i)a	44.8	10	2.2	2900	72	3.0
65-125(i)	50	20	5.5	2900	72.5	3.0
65-125(i)a	44.8	16	4	2900	71	3.0
65-160(i)	50	32	7.5	2900	71	3.0
65-160(i)a	46.8	28	7.5	2900	70	3.0
65-160(i)b	43.2	24	5.5	2900	69	3.0
65-200(i)	50	50	15	2900	67	3.0
65-200(i)a	46.8	44	11	2900	66	3.0
65-200(i)b	43	37	7.5	2900	65	3.0
65-250(i)	50	80	22	2900	59	3.0
65-250(i)a	46.8	70	18.5	2900	59	3.0
65-250(i)b	43	60	15	2900	58	3.0
65-315(i)	50	125	37	2900	54	3.0
65-315(i)a	45.8	105	30	2900	54	3.0
65-315(i)b	43	93	30	2900	53	3.0
80-100	50	12.5	3	2900	73	3.0
80-100a	44.8	10	2.2	2900	72	3.0
80-125	50	20	5.5	2900	72.5	3.0
80-125a	44.8	16	4	2900	71	3.0
80-160	50	32	7.5	2900	71	3.0
80-160a	46.8	28	7.5	2900	70	3.0
80-160b	43.2	24	5.5	2900	69	3.0
80-200	50	50	15	2900	67	3.0
80-200a	46.8	44	11	2900	66	3.0
80-200b	43	37	7.5	2900	65	3.0
80-250	50	80	22	2900	59	3.0
80-250a	46.8	70	18.5	2900	59	3.0
80-250b	43	60	15	2900	58	3.0
80-315	50	125	37	2900	54	3.0
80-315a	45.8	105	30	2900	54	3.0
80-315b	43	93	30	2900	53	3.0
80-315c	41	85	22	2900	51	3.0
80-350	50	150	55	2900	66	3.0
80-350a	44	142	45	2900	65	3.0
80-350b	40	135	37	2900	63	3.0
80-100(i)	100	12.5	5.5	2900	76	4.5
80-100(i)a	89	10	4	2900	74	4.5
80-125(i)	100	20	11	2900	76	4.5
80-125(i)a	89	16	7.5	2900	74	4.5
80-160(i)	100	32	15	2900	76	4.5

安装使用说明：

1.安装前应检查：基础的尺寸、位置、标高应符合设计要求；设备不应有缺件、损坏和锈蚀等情况，管口保护物和堵盖应完好；盘车应灵活，无阻滞、卡住现象，无异常声音。

2、出厂时已装配、调试完善的部件不应随意拆卸。

3、泵安装的找平找正。

水泵基础高出地面的高度应便于水泵安装，且不应小于0.1m。水泵运输到位置后，进行设备吊运安装，准确就位于已经做好的设备基础上，然后穿上地脚螺栓并带螺帽，底座底下放置垫铁，以水平尺初步找平，地脚螺栓内灌混凝土。

待混凝土凝固期满进行精平并拧紧地脚螺栓帽，每组垫铁以点焊固定，基础表面打毛，水冲洗后以水泥砂浆抹平。

4、管路安装应符合下列要求：

（1）管子内部和管端应清洗干净，密封面和螺纹不应损坏，相互连接的法兰端面或螺纹轴心线应平行、对中，不应强行连接。

（2）管路与泵连接后，不应再在其上进行焊接和气割，如需焊接或气割时，应拆下管路或采取必要的措施，防止焊渣进入泵内和损坏泵的零件。

（3）管路的配置宜按设备资料及设计图纸进行复检。

（4）每台水泵出水管上应装设阀门、止回阀和压力表；当水泵直接从室外给水管网抽水时，应在吸水管上装设阀门、止回阀和压力表，并应绕水泵设置装有阀门的旁通管。

（5）、水泵的隔振及防噪：在水泵进出水管上宜安装可曲挠橡胶接头或波纹管金属接头；管道支架宜采用弹性吊架、弹性托架；为创造良好的隔振效果，基础隔振、管道隔振和支架隔振三者必须配齐，其中隔振垫（减震器）的面积、层数、个数、型号和可曲挠接头的型号、数量必须按照计算结果选用及安装。减振器的型号、定位尺寸、选配数量等参数直接关系到水泵的稳定性和减振效果，该参数的确定必须是经过专业技术人员的精确核算确认。

水泵压出管道穿墙、楼板处，应采取防止固体传声措施。

（6）水泵调试要点

在电气控制确保安全灵敏可靠的前提下，进行水泵的单机试运转。

将泵出水管上阀件关闭，随泵启动运转再逐渐打开，并检查有无异常，电动机温升、水泵运转、压力表数值、接口严密程度是否符合要求等。
