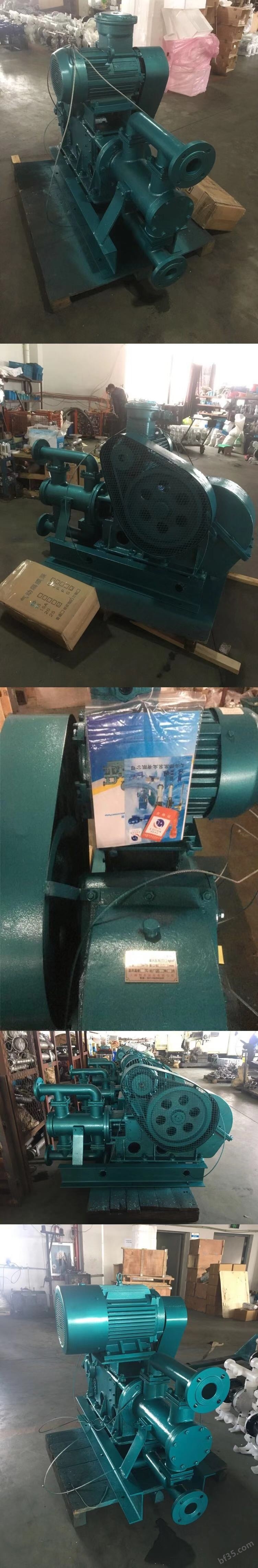

wb电动高压柱塞式往复泵-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-03
  • 产品型号:
  • 简单描述
  • wb电动高压柱塞式往复泵过流部份分为两种材质,铸钢材质于抽吸清水或油类制品及其他无腐蚀性之液体,不锈钢材质,由1cr18ni9ti钢制成。电动高压柱塞式往复泵适用于抽送各种酸碱类液体,本泵特别适合于槽车卸车之用。及其他需要自吸的场合 本泵zuei高输送介质温度150°c。如用户要求更高温度,请选wbr高温往复泵。
详细介绍

一、wb电动高压柱塞式往复泵产品概述
   往复泵是zui早发明的提升液体的机械之一。目前由于离心泵具有显著优点,往复泵的应用范围已逐渐减少。但由于往复泵具有自吸能力,且在压力剧烈变化时仍能维持几乎不变的流量,它还特别适用于小流量、高扬程的情况下输送粘性较大的液体。由于这些特点,使它在一定的范围内得到了应用。
  在油库中,往复泵的主要用途是输送燃料油和润滑油用泵。还可以作为锅炉给水泵或为离心泵抽真空引油,抽罐车底油等。
电动高压柱塞式往复泵过流部份分为两种材质,铸钢材质于抽吸清水或油类制品及其他无腐蚀性之液体,不锈钢材质, 由1cr18ni9ti钢制成。适用于抽送各种酸碱类液体, wb电动往复泵特别适合于槽车卸车之用。及其他需要自吸的场合。往复泵与离心泵的区别相比有共性也有个性。在理论上说,往复泵压力只要泵体强度、密封、功率足够,可以认为 设计值足够高,并且和流量无关,而流量主要取决于缸体容积大小和冲程数。往复泵流量由于泵体容积和冲程数,一般情况下难以改变或调节,故流量是固定的。电动往复泵的实际运行压力则和系统管路有关,也就是取决于管路系统的背压。它的意思是,泵启动运行后,把液体送到管路中,此时泵管路上只是充满液体,并未建立起压力,只有泵继续输出液体到管路,而从管路出口的流量少于泵输入管路的流量,此时连续不断供液,才会建立起压力,因为液体是不可压的,所以这个过程是极快的。一旦供求平衡,则压力就维持不变,如果管路出口阀门开大,管路输出流量大于泵输给管路的流量,泵液供不应求,则压力下降。
  wb型电动往复泵zui高输送介质温度150°c。如用户要求更高温度,请选wbr型高温往复泵。
二、wb型电动往复泵主要种类
wb电动往复泵分为二大系列:wb1、wb2电动往复泵系列。主要用于远距离输送水,码头输送用品,泵输送原油、甲醇。油罐车、油 库装卸、热水回收及循环用于制药、酿造、化工、石油等行业的工艺流程中都可使用本系列。本系列zui高输送介质温度为150℃。
wb往复泵第 二系列:wbr型高温往复泵系列,是本公司专为炼油、造纸、油毡、石化、塑料等行业设计生产的一种耐高温泵,该泵结构紧凑,设计合理,参照国外产品并消化吸收,是一种很有使用前途的输送设备。wb型电动往复泵对于一些用户仍在使用的蒸汽往复泵,是一种节能,环保代替产品。适用于温度100℃~400℃ 之间热水、热油浆、导热油或其它物理、化学性能类似于油水的高温介质。经过多年的运行,针对输送高温度 塑料,本公司在原来的基础上,对电动往复泵的关键部位作了重大改进如泵长轴、泵体、单向球阀98年推出新一代高温往复泵,该泵的使用寿命便长,维修更方便。
三、wb型电动往复泵主要特点
wb1、 wb2系列电动往复泵的减速箱采用皮带齿轮二级变速,润滑采用飞溅方式,结构紧凑、设计先进,不锈钢泵 活塞环采用本公司特制的碗形聚四氟乙烯环,耐磨、耐腐、密封性好。wb电动往复泵高压型采用柱塞双阀结构,低压型采用活塞球阀结构,该设计动灵敏、封闭可靠根据不同流量和压力,配用不同电机,可达到用户的使用要求。
wbr型高温电动往复泵机体部份由齿轮箱、电机、飞轮十 字头等构成,齿轮箱采用飞溅方式润滑。泵体由铸钢组 成双层夹套结构,夹套内可通蒸汽,以进行保温(如重油类),泵阀结构采用球阀方式,密封可靠、动作灵 敏。泵头和箱体之间有冷却套隔开,冷却套用自来水循环方式,可用效地阻止泵头热量向箱体部扩散。wb电动往复泵密封填料采用国内的石墨纤维高温填料,其它零部件均采用耐热钢及时有效处理,保证了电动往复泵的使用寿命。

四、wb电动高压柱塞式往复泵性能参数表;

wb1机座系列

型号流量m?/h压力kg/cm?活塞直径mm活塞行程mm功率kw/r往复次数z/min吸入口尺寸(flange)出口尺寸(flange)重量kg
wb1-0.75/160.7516361002.2/14501301"1"370
wb1-0.75/250.7525361003/14501301"1"370
wb1-0.75/400.7540361004/14501301"1"370
wb1-6/5651001004/1450651?"1?"370
wb1-6/106101001005.5/1450651?"1?"370
wb1-10/71071601007.5/1450452?"2?"400
wb1-13/31331601005.5/1450652?"2?"400
wb1-13/61361601007.5/1450652?"2?"420

wb2机座系列

型号流量m?/h压力kg/cm?活塞直径mm活塞行程mm功率kw/r往复次数z/min吸入口尺寸(flange)出口尺寸(flange)重量kg
wb2-1/1201120361207.5/14501451"1"700
wb2-2/60260501207.5/14501451"1"720
wb2-10/1510151601207.5/1450372?"2?"740
wb2-10/25102516012011/1450372?"2?"760
wb2-20/52051601207.5/1450732?"2?"760
wb2-20/10201016012011/1450732?"2?"760
wb2-30/33032101207.5/1450734"4"790
wb2-30/630621012011/1450734"4"790

wbr高温系列

型   号

流量
m3/h

压力
kg/cm2

活塞直径
mm

活塞行程
mm

往复次数
z/min

电机功率
r/kw

泵口径(法兰)

吸口

出口

wbr-5/7

5

7

100

100

65

1450/3

11/2

11/2

wbr-3/10

3

10

100

100

42

1450/3

11/2

11/2

wbr-20/7

20

7

160

120

73

1450/7.5

21/2

21/2

wbr-15/15

15

15

160

120

50

1450/7.5

21/2

21/2

wbr-30/15

30

15

210

150

47

1450/18.5

4

4

wbr-25/30

25

30

210

150

40

1450/22

4

4

wbr-40/10

40

10

250

150

47

1450/18.5

4

4

wbr-40/20

40

20

250

150

47

1450/22

4

4
