啤酒卫生级气动隔膜泵qby3-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-03
  • 产品型号:  qby3-w
  • 简单描述
  • 啤酒卫生级气动隔膜泵是一种新型输送机械,是目前国内新颖的一种泵类。隔膜泵是一种容积式泵,采用压缩空气为动力源,它集潜水泵、自吸泵、杂质泵、屏蔽泵、泥浆泵等多种泵的优点与一身。对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。
详细介绍

一、啤酒卫生级气动隔膜泵工作原理:
   在卫生级隔膜泵的两个对称工作腔中,各装有一块有弹性的隔膜,连杆将两块隔膜结成一体,压缩空气从泵的进气接头进入配气阀室后,推动b工作腔的隔膜,驱动连杆联结的隔膜同步运动。与此同时,a工作腔内的气体从其隔膜的背面排出泵外。当活塞达到行程重点,配气阀机构则自动的将压缩空气引入另一工作腔,推动隔膜泵朝反向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中又设置两个单向球阀,隔膜的往复运动,造成工作腔内容积的改变,驱使两个单向球阀交替的开启和关闭,从而使液体连续的吸入和排出。
    qby3-w气动隔膜泵与其他隔膜泵*明显的区别在于配气阀结构。qby3-w气动隔膜泵配气阀结构取消了传统的“o”形环和柱形阀芯结构的配气阀。采用三相先导式,消除了配气阀死点和泵停机现象。提供了可靠的换向装置来避免停机。本隔膜泵具有更大的流量,更好的输送性能。
    qby3-w气动隔膜泵设计简单、使用可靠,寿命长久,所有配气阀部件可在不拆开整机的情况下进行更换。所有铝质零部件经特殊处理能在腐蚀环境中坚固耐用。
二、qby3-w卫生级气动隔膜泵特点:
1、采用精密铸造,表面光滑整洁,并具有更高的强度。
2、阀球采用机进一步研磨加工,圆整度高,密封性能好。
3、精确计算膜片移动距离,降低膜片受力,具有更长的使用寿命。
4、快速接头连接设计,密封性能好,实际干吸可达4-7米。
5、三段式上下盖,安装拆卸清洗灵活方便。
6、一体式设计的膜片护块,具有优异的耐压,耐高温性能,广泛应用于压滤机行业。
7、膜片连杆采用耐磨不锈钢,具有更好的耐腐蚀性,更长的寿命。

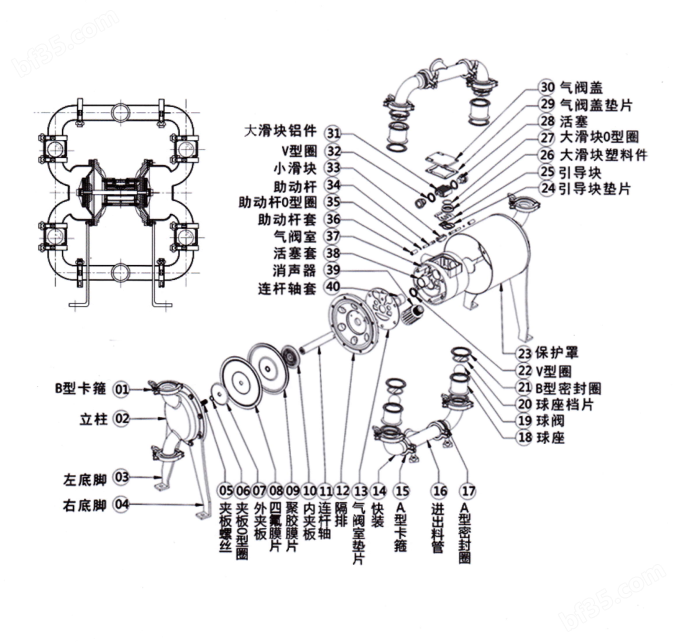

三、qby3-w卫生级气动隔膜泵分解图



四、qby3-w啤酒卫生级气动隔膜泵技术参数


型 号

进出口径(mm)

流量
(m3/h)

扬程
(m)

吸程
(m)

允许通过颗粒φ(mm)

供气压(kgf/cm2)

配套空压机





qby3-w-19

25

0-1.5

0-50

5

2

2-7

2.2

qby3-w-25

25

0-2.4

0-50

5

2.5

2-7

2.2

qby3-w-32

38

0-6

0-50

7

3.2

2-7

5.5

qby3-w-38

38

0-8

0-50

7

4.5

2-7

5.5

qby3-w-51

51

0-12

0-50

7

8

2-7

7.5

qby3-w-63

63

0-16

0-50

7

8

2-7

7.5

qby3-w-76

76

0-24

0-50

7

10

2-7

11

qby3-w-89

89

0-30

0-50

7

10

2-7

15

qby3-w-108

108

0-50

0-50

7

10

2-7

18.5

五、qby3-w卫生级气动隔膜泵安装尺寸图;



六、qby3-w卫生级气动隔膜泵应用领域:
1.饮料工业:发酵、槽渣、热果浆、蛇麻子液、糖浆、浓缩物、气液混合、酒、果汁、果酱、玉米浆、牛奶、汽水、可口可乐、冰棍、雪糕、冰淇淋;啤酒、麦芽汁、浓缩果汁、糖浆、巧克力、可可油、玉米糖浆、凝胶类等。
2.药品:各类药液、血液制品、生物制品、糖衣、各类软膏、葡萄糖、口服液、植物萃取液、片状物、药膏、酒精、过滤辅助物、超过滤、血浆、废溶剂。
3.乳制品工业:牛奶、乳酪、凝乳、黄油、水果酸奶、冰淇淋、各类油脂、各种稳定剂等。
4.食品工业:酵母、生面团、水果馅、糖衣、脂肪和油、各类果酱、蛋黄酱、土豆泥、淀粉、蔬菜汤、酱油或其他调味品、巧克力、奶油、松糕、馅类、油脂、人造黄油等。
5.肉制品工业:香肠馅、脂肪、肉汤、凝胶、各类肉糜、宠物食品等。
6.灌装食品行业:土豆沙拉、汤、炖肉、番茄、开胃小菜、布丁、调味品、果酱和果冻类等。
7.化妆品工业:各类香水、面霜、沐浴露、啫喱、洗发香波、乳液、牙膏类等。
8.调味品工业:咸味剂、酸味剂、甜味剂、鲜位剂和辛香剂、酱油、醋、花椒浆、芥末。
9.日化工业:洗涤剂、雪花膏、洗发水、乳胶、洗手膏、表面活性剂、发胶、肥皂。
10.酒类工业:白酒、红酒、洋酒、保健酒、黄酒、啤酒、葡萄酒、米酒、药酒、啤酒花。
七、qby3-w卫生级气动隔膜泵使用注意事项:
1、气动隔膜泵核心气动马达属精密部件,如压缩空气有脏物进入,将会影响泵的正常启动,建议用户按照使用说明书要求,在进气管路端装上油气分离调压三联件。
2、在抽吸易冻结的介质时,应在泵的进口处装阀门,当泵停止使用前,先将该阀门关闭,然后再开泵数分钟,将泵体内的介质排净后再停机,以免造成下次开泵困难。
3、泵的运转是以压缩空气为动力,适当的空气润滑可以使泵运行更稳定和延长泵的使用寿命。
4 尽量缩短吸入管路长度可延长隔膜使用寿命。
5、管路较长时,要固定好管路,不可用泵来承受管路重量。
6、如果隔膜坏了,会有液体从排气口排出,应停止工作,更换隔膜,否则液体泄露会腐蚀气阀。
7、抽吸易固化物质后,残余的物质容易粘住隔膜,应把泵内腔*清洗干净,以免损坏隔膜或下次无法启动。
