小型水环式真空泵sk-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-03
  • 产品型号:  sk
  • 简单描述
  • sk小型水环式真空泵是用来抽吸空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体,以便在密闭容器中形成真空。吸入气体中允许含有少量液体。该泵广泛用于机械、石油、化工、制药、食品、陶瓷印染、冶金等行业,还特别适合合作大型水泵引水用。由于在工作过程中,气体的压缩是等温的,在抽吸具有腐蚀性、易燃易爆的气体是,不易发生危险,所以其应用更加广泛。
详细介绍

一、小型水环式真空泵用途及适用范围
sk-0.4、sk-0.8、sk-1.5b型水环泵是用来抽吸空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体,以便在密闭容器中形成真空。吸入气体中允许含有少量液体。
该泵广泛用于机械、石油、化工、制药、食品、陶瓷印染、冶金等行业,还特别适合合作大型水泵引水用。
由于在工作过程中,气体的压缩是等温的,在抽吸具有腐蚀性、易燃易爆的气体是,不易发生危险,所以其应用更加广泛。

二、sk水环式真空泵型号意义;


三、水环式真空泵工作原理

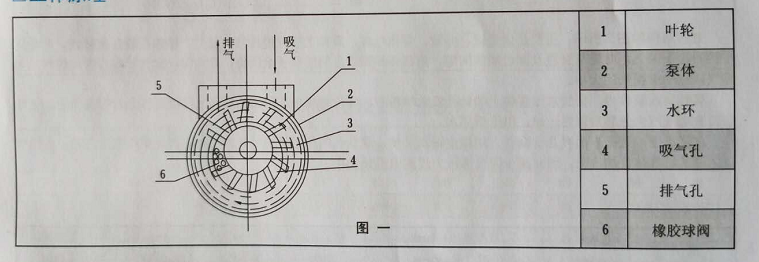

该泵为悬臂式结构,如图一所示、叶轮(1)偏心的装在泵体(2)内,因此当叶轮旋转时,水受离心力的作用,在泵壁上形成一旋转水环(3),水环上部与轮毂相切,沿箭头方向旋转,在前半转旳过程中,水环内表面逐渐与轮毂脱离,因此在叶轮间形成空间并逐渐扩大,这样就从吸气口吸入气体,在后半转旳过程中,水环式内表面逐渐与轮毂靠近,叶片间的空间体积逐渐减少,叶片间的气体被压缩而排出。
如此,叶轮每旋转一周,叶片间的空间容解就改变一次,每个叶片间的水便活塞一样会反复一次,泵就连续不断的抽吸气体。
由于在工作中,水会发热,同时一部分水和气体一块排走,所以泵在工作中,必须不断的供给冷水,以冷却和补充泵内消耗的水。
当泵排出的气体是废气时,在排气端可接一水箱,废气和带出的一部分水排入水箱后,气体再由水箱的排气管排出,而水就落入水箱的到不经回水管再回到泵内使用,如果水循环时间长了水便发热,这时再从水箱供水处供给一定能量的冷水。
四、水环真空泵的主要优点:
1)机构简单,制造精度要求不高,容易加工;
2)结构紧凑,sk-0.8水环真空泵的转数较高,一般可与电机直联,无须减速装置,故用小的结构尺寸,可以获得大的排气量,占地面积小;
3)压缩气体基本上是等温的,即压缩气体国产温度变化小;
4)由于sk-0.8水环真空泵的泵腔内没有金属摩擦表面,无须对泵内进行润滑,而且磨损很小,转动件和固定件之间的密封可直接由水封来完成;
5)吸气均匀,工作平稳可靠,操作简单,维修方便。
五、小型水环式真空泵性能参数表;








抽气量(m3/min)



极 限
真空压力
(mmhg)


电机
功率
(kw)




泵转速
(r.p.m)




压缩机压 力(mpa)




口径
(mm)




泵重
(整机)(kg)




整机尺寸
长x宽x高
(mm)


zui大气量


吸 入
压 力
为-0.041mpa



压缩机

sk-0.4

0.4

0.36

-670

1.5

1.5

2850

0-0.1

g1"

g1"

50

421x200x270

sk-0.8

0.8

0.75

-670

2.2

2.2

2850

0-0.1

g1"

g1"

80

464x200x270

sk-1.5

1.5

1.35

-680

4

4

1440

0-0.1

70

70

200

947x470x275

sk-3

3

2.8

-700

5.5

7.5

1440

0-0.1

70

70

320

1122x504x475

sk-6

6

5.4

-700

11

15

1440

0-0.1

80

80

460

1477x330x610

sk-12

12

10.8

-700

18.5

30

970

0-0.1

80

80

750

1831x440x755

sk-20

20

18

-700

37

55

730

0-0.1

150

150

1700

2370x680x1015

sk-30

30

27

-700

55

75

730

0-0.1

150

150

2300

2570x680x1015

sk-42

42

37.8

-700

75

-

730

-

150

150

2500

2720x680x1015

sk-60

60

54

-700

95

-

550

-

250

250

3500

3333x1928x1915

sk-85

85

76.5

-700

132

-

550

-

250

250

3800

3373x2178x1915

sk-120

120

108

-700

185

-

490

-

300

300

5520

3921x2340x2458
