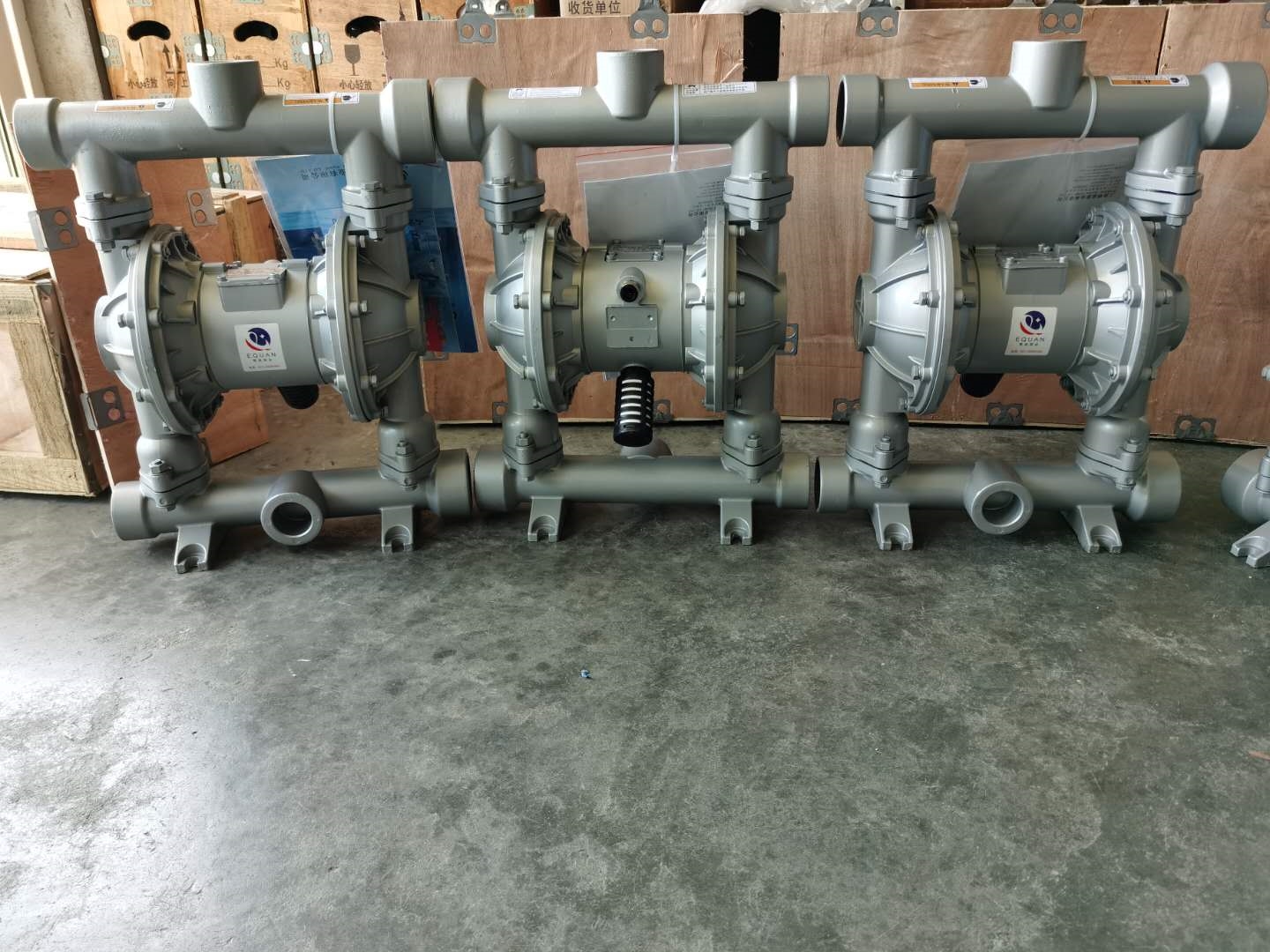

煤矿用气动隔膜泵bqg-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-03
  • 产品型号:  bqg
  • 简单描述
  • bqg煤矿用气动隔膜泵是一种新型输送机械,采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度易发挥、易燃、剧毒的液体,均能予以抽光吸尽。
详细介绍

产品简介:
气动隔膜泵是泵类产品中的一种全新产品,该泵以压缩空气为动力,通过换气阀、换向机构及其他零部件共同作用实现换向,从而驱动泵腔内的膜片往复运动,致使腔内产生压差,从而实现吸排介质的功能。它解决了传统隔膜泵的结构缺陷(外置配气阀,容易死机,而且使气阀适用寿命短),内置配气阀,真正实现了不死机,且结构紧凑,适用寿命长,维修方便,并在性能上远远超越了老式隔膜泵。带有煤安标的矿用泵,其无非是煤矿井下高瓦斯及突出瓦斯煤矿排水排污的泵,并且其jueduei防火、防爆,特别适用于高瓦斯矿井和石油、化工等部门使用。

特点:
1、不*电.在易燃、易爆场所使用安全可靠;
2、不需灌引水.吸程高达5m.扬程达50m.出口压力≥6kgf/c㎡;
3、扬程、流量可通过气阀开度实现无级调节(气压调节在1—7 bar之间):
4、该泵无旋转部件,没有轴封,隔膜等抽送的介质与泵的运动部件、工件介质*隔开,所输送的介质不会向外泄漏。所以抽送有毒、挥或腐蚀性介质时,不会造成环境污染和危害人身安全;
5、流动宽敞,通过性能好.允许通过颗粒直径达10mm。抽送泥浆、杂质时,对泵磨损甚微;
6、本泵无须用油润滑,即使空转.对泵也无任何影响,这是该泵特点;
7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门.即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏.一旦超负荷,泵会自地动停机,具有自我保护性能,当负荷恢复正常后,又能自动启动运行;
8、结构简单、易损件少,该泵结构简单,安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降:
9、可输送较粘的液体(粘度在1万厘泊以下):
10、可以浸没在介质中工作.

性能参数表;

产品参数

bqg-100/0.3

bqg-200/0.45

bqg-350/2

bqg-450/0.2

bqg-560/0.2

流量(l/min)

100

200

350

450

560

额定扬程 m

30

30

30

30

30

     大流量 (l/min)

150

335

350

450

560

     大扬程 m

50

50

40

40

40

     大吸程 m

7

7

5

5

5

耗气量 (m3/min)

0.6-1.9

2.5-3.8

4

4

6

额定供气压力(mpa)

0.5

0.5

0.5

0.5

0.5


原理:
在bqg气动隔膜泵的两个对称工作腔中,个装有一块有弹性的隔膜,连杆将两块隔膜结成一体,压缩空气从泵的进气接头进入气阀室后,推动两个b工作腔的隔膜,驱动连杆联结的隔膜同步运动。与此同时,另一工作腔内的气体则其隔膜的背面排出泵外。当活塞达到行程重点,阀机构则自动的将压缩空气引入另一工作腔,推动隔膜泵朝反向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中又设置两个股单向球阀,隔膜的往复运动,造成工作腔内容积的改变,怕是两个单向球阀交替的开启和关闭,从而使液体连续的吸入和排出。
气动隔膜泵与其他隔膜泵的不同在于配气阀结构。bqg气动隔膜泵气阀结构取消了传统的“o”形环和柱形阀结构的配气阀。采用三相先导式,消除了阀死点和泵停机现象。提供了正确可靠的换向信号来避免停机和更快换向是泵具有更大的流量,提供了输送性能是脉冲更小,流动更稳。
bqg气动隔膜泵设计简单、高可靠地空气换向发,能保证不停机而发生安规的停车费用,所有空气阀部件可在不拆开流动部分的情况下惊醒更换。铝质部件经特殊处理能换低于不洁空气造成腐蚀换向阀中塑料材质的滑块坚固耐。
