zw分体式自吸无堵塞排污泵-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-03
  • 产品型号:
  • 简单描述
  • zw分体式自吸无堵塞排污泵可广泛适用于轻工、造纸、纺织、食品、化工、电业、矿山、市政排污工程和河塘培养殖等行业,它是目前我国抽送含有固体颗粒、纤维、浆料、粪纸、卫生巾、塑料袋布力和混合悬浮介质的理想的杂质排污泵。
详细介绍

zw分体式自吸无堵塞排污泵产品概述;

  zw自吸无堵塞排污泵是在反复研究外同类技术的基础上开发成功的一种结构新颖的产品。 zw系列自吸式无堵塞排污泵采集自吸和无堵塞排污于一体,采用轴向回流外混式,并通过泵体、叶轮流道的*设计,既可象一般自吸清水泵那样不需要安装底盘阀灌引水,又可吸排含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的杂质液体,自吸泵可广泛适用于轻工、造纸、纺织、食品、化工、电业、矿山、市政排污工程和河塘培养殖等行业,它是目前我国抽送含有固体颗粒、纤维、浆料、粪纸、卫生巾、塑料袋布力和混合悬浮介质的理想的杂质排污泵。

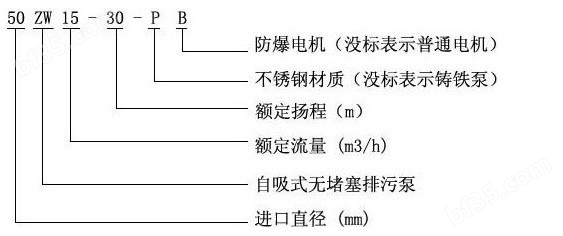

zw自吸无堵塞排污泵型号意义;


产品使用条件;

1、环境温度≤50℃,介质温度≤80℃特殊要求可达200℃

2、介质ph值铸铁材质为6--9级,不锈钢为2-13。

3、介质重度不超过1240千克/m3.

4、zw型自吸排污泵自吸高度不能超过规定值4.5-5.5米,吸入管长度为≤10米。

5、zw型自吸排污泵通过能力悬浮颗粒直径为泵口径的60%,纤维长度为泵口径的5倍。

使用注意事项

1.吸入管路越短越好,长不超过10m。

2.此泵若用于抽吸较稠较粘的浆液后,需清洗泵腔,防止泵内留下沉淀物。

3.自吸泵第1次使用,仍需将泵腔灌满水。

4.常规运行3000小时后,需对水泵进行拆检保养,必要时更换不宜再用的易损件。

5.此泵可定做直联式,同心度高,稳定性增强,亦更为经济,不过维修稍嫌麻烦。

6.环境温度≤45℃,介质温度≤60℃。

7.介质ph值铸铁泵为6~9,不锈钢自吸泵为1~14。

8.通过颗粒大直径为自吸泵口径的60%,纤维长度为口径的5倍。

9.介质中杂质总重量不超过介质总重量的15%,介质比重不超过1240千克/立方米。

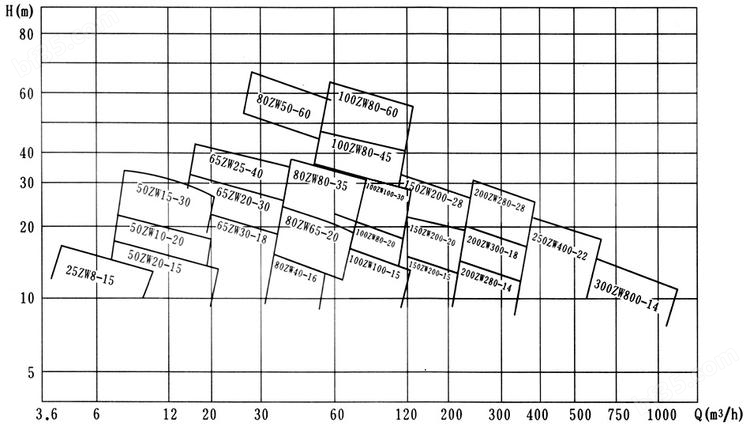

性能曲线图:


zw分体式自吸无堵塞排污泵性能参数表:

型号流量
(m3/h)
扬程
(m)
功率
(kw)
转速
(r/min)
效率
(%)
汽蚀余量
(m)
自吸高度
(m)
自吸时间
(min/5m)
25zw8-158151.52900452.05.53
32zw5-205202.22900452.55.53
32zw10-2010202.22900452.55.53
32zw9-3093032900482.55.53
40zw10-2010202.22900452.55.53
40zw20-1520152.22900452.55.53
40zw15-30153032900482.55.53
50zw10-2010202.22900452.55.53
50zw20-1220122.22900452.55.53
50zw15-30153032900482.55.53
50zw20-3520355.52900482.55.53
65zw30-18301841450452.55.53
65zw25-3025305.52900503.05.53
65zw25-4025407.52900503.05.52
65zw40-2540257.51450503.05.52
65zw65-256525112900523.05.52
80zw40-16401641450503.05.03
80zw40-2540257.51450503.05.52
80zw25-4025407.52900503.05.52
80zw65-256525112900523.05.52
80zw80-358035152900453.05.52
80zw40-50804018.52900503.05.52
80zw50-605060222900553.05.02
100zw100-15100157.51450504.05.53
100zw80-2080207.51450534.05.53
100zw100-2010020111450534.05.53
100zw100-3010030222900534.05.52
100zw80-458045302900554.05.52
100zw80-608060372900534.05.52
100zw80-808080452900504.05.52
125zw120-2012020151450554.55.52
150zw180-1418014151450605.05.52
150zw180-2018020221450605.05.03.5
150zw180-3018030371450655.05.03
150zw180-3818038551450455.06.03
200zw280-1428014221450655.05.03
200zw280-2028020371450625.05.03
200zw300-2530025451450595.05.03
200zw280-2828028551450554.85.23
250zw420-2042020551450616.04.52.5
300zw800-1480014551450656.04.62.5

起动前的准备与运行

1、检查泵底座、联轴器、轴承座等连接部位的紧固件有否松动?如有松动应固紧。

2、用手转动联轴器是否有卡带或异声等现象?

3、打开泵上方的加水阀门.加入储液水不少于泵体容积的三分之二,关闭阀门。以后开机不需再灌引水

4、接上电源试转一下,从电机端看,为顺时针转向。(严禁反转)

5、开机工作,观察泵运行是否正常?若有异常现象,应找出原因,加以排除。

安装使用与维修:

zw型无堵塞自吸排污泵安装好坏对泵的运行和寿命有较大影响,所以必须仔细进行。

1、zw型无堵塞自吸排污泵吸入口的安装高度尽量不要超过5米,应特别注意吸入管路的密封性,以免漏气而影响泵的自吸能力和正常运行。

2、zw型无堵塞自吸排污泵的出口处应先装上一段垂管{一般为0.4~1米)和压力表,然后再安装出口流量控制阀门及其他管路。

3、要合理配置泵进、出口管路的长度和管径,减少不必要的沿程水头损失。(可参考直管摩擦损失简表进行估算)

4、长距离输送时应选用较大管径。泵的管路应有自己的支架,泵体本身不允许承受管路的负荷。

5、排出管路如装逆止阀应装在出口流量控制阀门外面。
