316l不锈钢气动隔膜泵qby3-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-03
  • 产品型号:  qby3
  • 简单描述
  • 316l不锈钢气动隔膜泵不需灌引水,吸程z大高达7米,流动宽敞,通过性能好,允许通过z大颗粒直径9.4mm抽送泥浆、杂质时,对泵磨损甚微,流量、扬程可通过气源压力来调节。
详细介绍

316l不锈钢气动隔膜泵 qby3气动隔膜泵概述:

  本公司qby3系列气动隔膜泵是一种新型的输送设备,采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易ran、judu的液体,均能抽光吸尽。本公司生产的隔膜泵共有十二种规格。进出口尺寸分别为1/4(10mm)、1/2(15mm)、3/4(20mm)、1(25mm)、1.2(32mm)1.5(40mm)、2(50mm)、2.5(65mm)3(80mm)、4(100mm)、5(125mm)、6(150mm),流体部价材质为:铝合金、铸钢、聚丙xi、不锈钢、氟塑料.隔膜根据不同膜片材质分别有:丁晴橡胶、氯丁橡胶、聚乙xi、聚胶、聚醚橡胶、氟橡胶、特氟隆。以满足不同液体介质的需要。

qby3系列气动隔膜泵工作原理,在隔膜泵的两个对称工作腔中,各装有一块有弹性的隔膜,连杆加两块隔膜结成一体。压缩空气从泵的进气接头进入气法室后,推动一个工作腔内的隔膜,驱动连杆连接的隔膜同步运动。与此同时,另一工作腔中的气体则从其隔膜的背面排出泵外。当活塞达到行程终点,阀机构则自动的将压缩空气引入另一工作腔,推动隔膜泵朝反向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中又设置两个单向球阀,隔膜的往复运动造成工作腔内容积的改变,迫使两个单向球阀交替的开启和关闭,从而使液体连续的吸入和排除。

  气动隔膜泵与其他隔膜泵z明显的不同在于配气阀结构。qby3系列气动隔膜泵配气阀结构取消了传统的“o"型环和柱型阀结构的配气阀,采用三向先导式,消除了阀死点和停机现象。提供了正确可靠的换向信号来避免停机和更快向使泵具有更大的流量,提供的输送性能使脉冲更小,流动更稳。

qby3系列气动隔膜泵设计简单高可靠的空气换向阀,能保证不停机而发生昂贵的停机费用,所以空气阀

部件可在不拆开流动部分的情况下进行更换,铝质部件经特殊处理能换低御不进空气造成腐蚀换向阀中塑料材质的滑块坚固耐用,不易损坏,保证气路通畅,换向灵活。

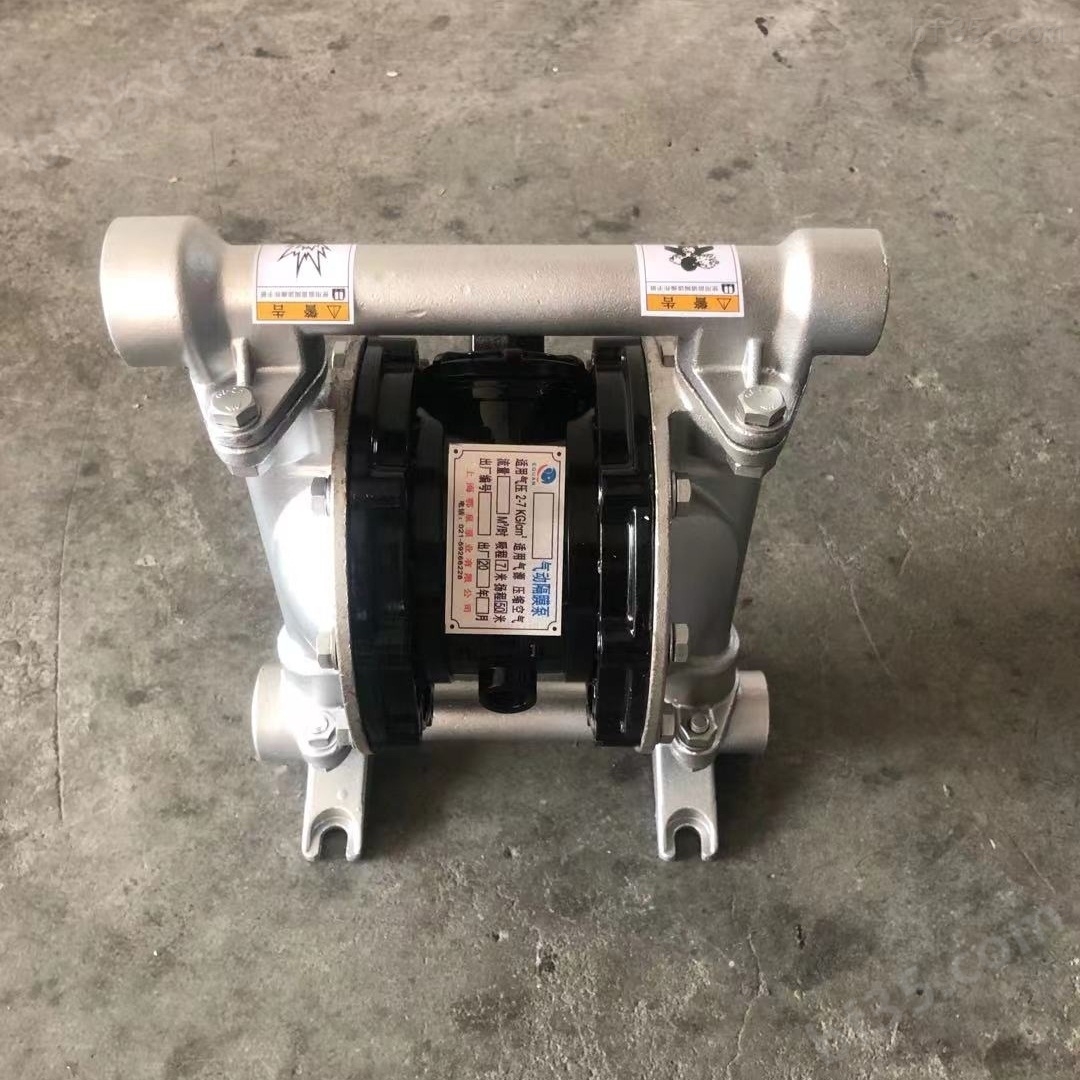

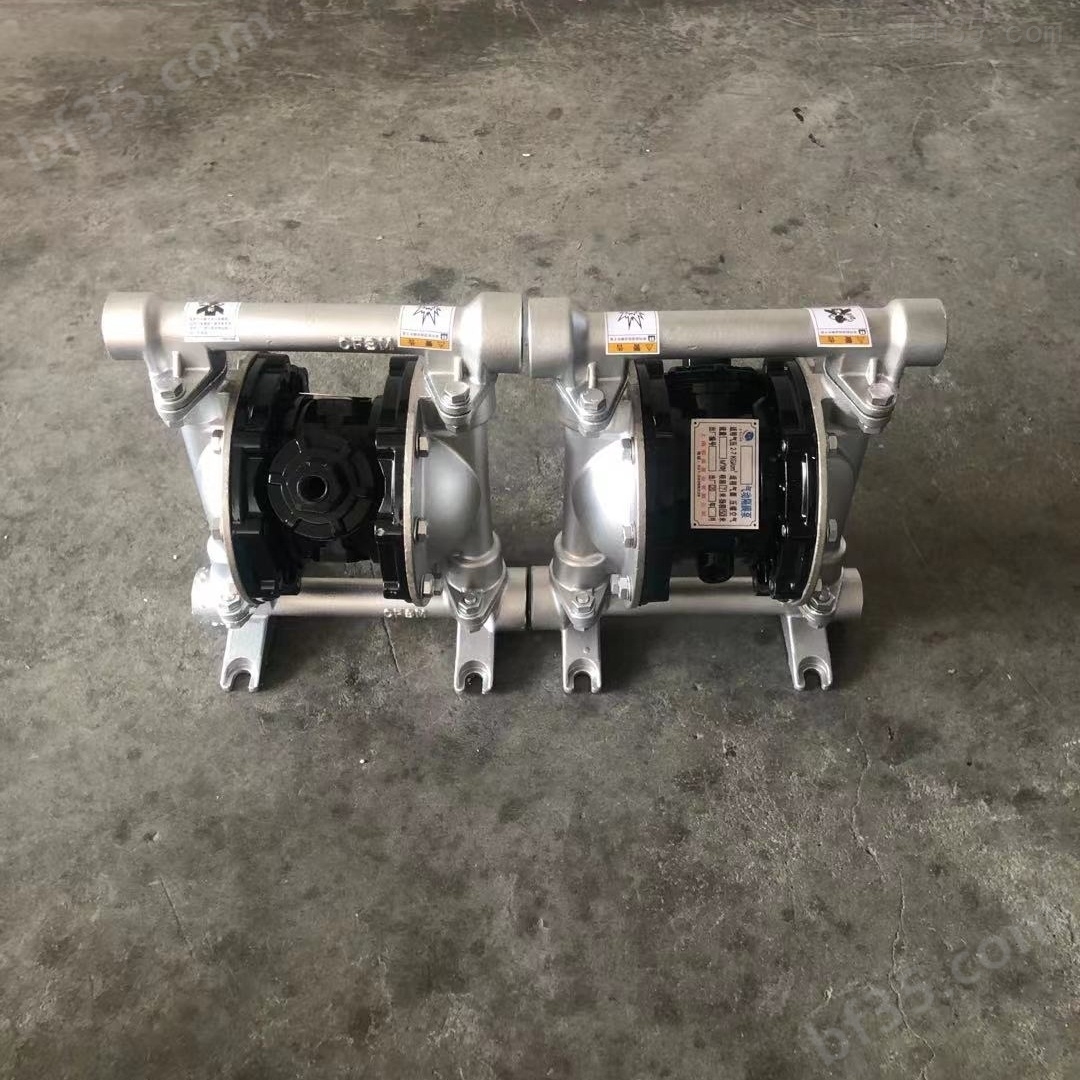

316l不锈钢气动隔膜泵产品实拍图;

qby气动隔膜泵主要用途

1、 qby气动隔膜泵可以吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。

2、qby气动隔膜泵可以用于吸油漆、树胶、颜料。

 3、粘合剂和胶水、全部种类可用qby隔膜泵吸取。

 4、用qby隔膜泵还可以输送各种瓦、瓷、砖器及陶器釉浆。

5、油井钻好后,用气动泵吸沉积物及灌浆。

 6、隔膜泵吸各种乳剂和填料。

 7、隔膜泵吸各种污水。

8、qby气动隔膜泵可以用于为油轮,驳船清仓吸取仓内污水。

9、qby气动隔膜泵吸pie酒花及发酵粉稀浆、糖浆、糖密。

10、矿井、坑道、隧道、选矿、矿渣中的积水。吸水泥灌浆及灰浆。

11、不锈钢隔膜泵吸各种橡胶浆。

12、qby气动隔膜泵可以吸各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。

 13、qby隔膜泵可以吸各种剧du、易ran、易挥发液体。

 14、 采用增强聚丙烯或者pvdf的qby隔膜泵还可以输送各种强酸、强碱、强腐蚀液体。

15、不锈钢隔膜泵吸各种高温液体zui高可耐150度。

16、qby气动隔膜泵作为各种固液体分离设备的前级送压装置。

qby3第三代气动隔膜泵性能参数表:

型号

z大流量
  (l/min)

z大扬程
  (m)

z大吸程
  (m)

出口压力
  (kg)

吸入口径
  (mm)

排出口径
  (mm)

入气口径
  (in)

z大通过颗粒直径
  (mm)

qby3-10

17

70

3

7

10

10

1/4

1.5

qby3-15

17

70

3

7

15

15

1/4

1.5

qby3-20

50

70

4

7

20

20

1/4

2.5

qby3-25

50

70

4

7

25

25

1/4

2.5

qby3-25a

110

70

4

7

25

25

1/2

3.2

qby3-32

150

70

5

7

32

32

1/2

3.2

qby3-40

150

70

5

7

40

40

1/2

3.2

qby3-50

340

70

5

7

50

50

1/2

5.48

qby3-65

340

70

5

7

65

65

1/2

5.48

qby3-80

570

70

5

7

80

80

1/2

6.3

qby3-100

570

70

5

7

100

100

1/2

6.3

qby3-125

1000

70

5

7

125

125

3/4

9.4

qby3-150

1000

70

5

7

100

100

3/4

9.4

主要材质

铸钢、铝合金、pp、不锈钢、ptfe
