gnwq型双铰刀切割排污泵-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-04
  • 产品型号:
  • 简单描述
  • gnwq型双铰刀切割排污泵在保证水利性能*产品的前提下,又具有一定的切割能力,保证稻草、棉、布、婴儿尿不湿等废弃物切碎后排出的*切割功能。具有具有高效节能、无堵塞、无缠绕、结构简单、排污力强的优点,在排送含有固体颗粒和长纤维物质的液体方面,具有无堵塞功能。
详细介绍

gnwq型双铰刀切割污水泵概述:

   是在对德国及瑞典的先进切割式潜污泵技术进行改良的基础上,根据国家标准进行设计生产的具有在上技术的新型排污设备。
  带切割型潜水排污泵具有具有高效节能、无堵塞、无缠绕、结构简单、排污力强的优点,在排送含有固体颗粒和长纤维物质的液体方面,具有无堵塞功能。同时可配备自动控制及自动安装自耦装置,使泵的组合更为优良,而泵的运行则更为安全可靠,各项性能均达到先进水平。

gnwq型双铰刀切割排污泵工作条件:
1、介质温度不超过60℃,连续使用zui高介质温度不超过50℃,介质密度为1.0-1.3×1000kg/m3,ph值在5-9范围内;
2、水泵工作时,电机部分露出水面不宜超过1/2;
3、本型泵主要零件材料为铸铁,所以不能用于抽送高度腐蚀性液体;
注:用户如有特殊要求,可于订货时提出,以便提供更为可靠的产品。

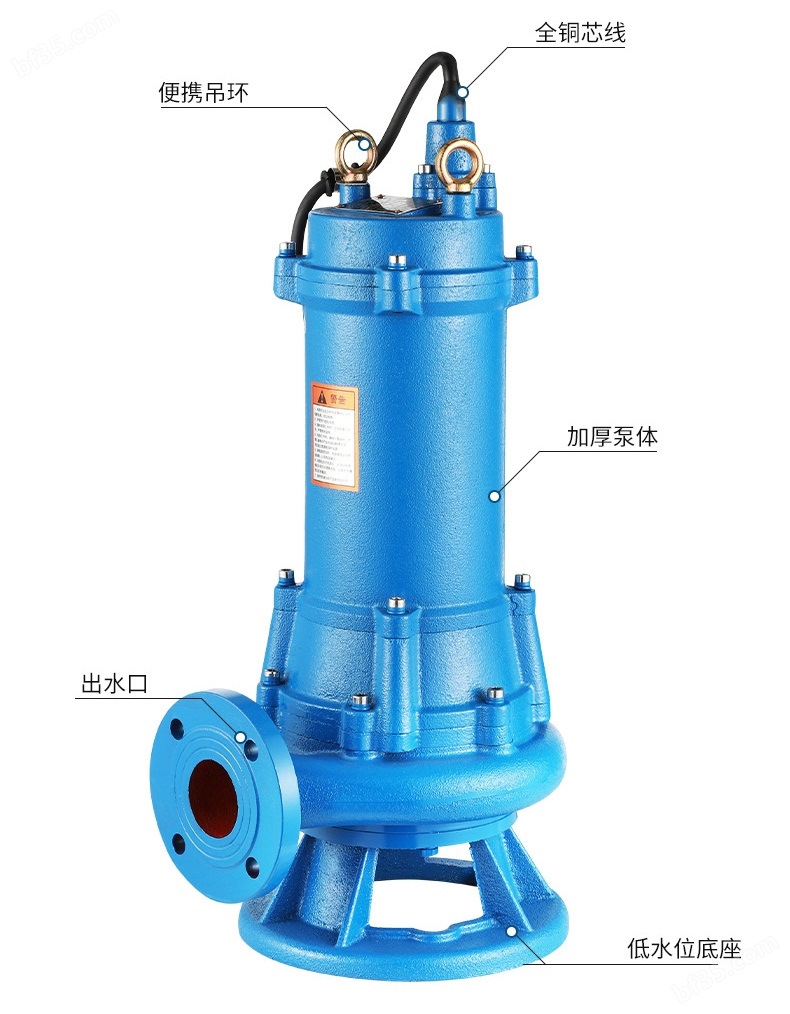

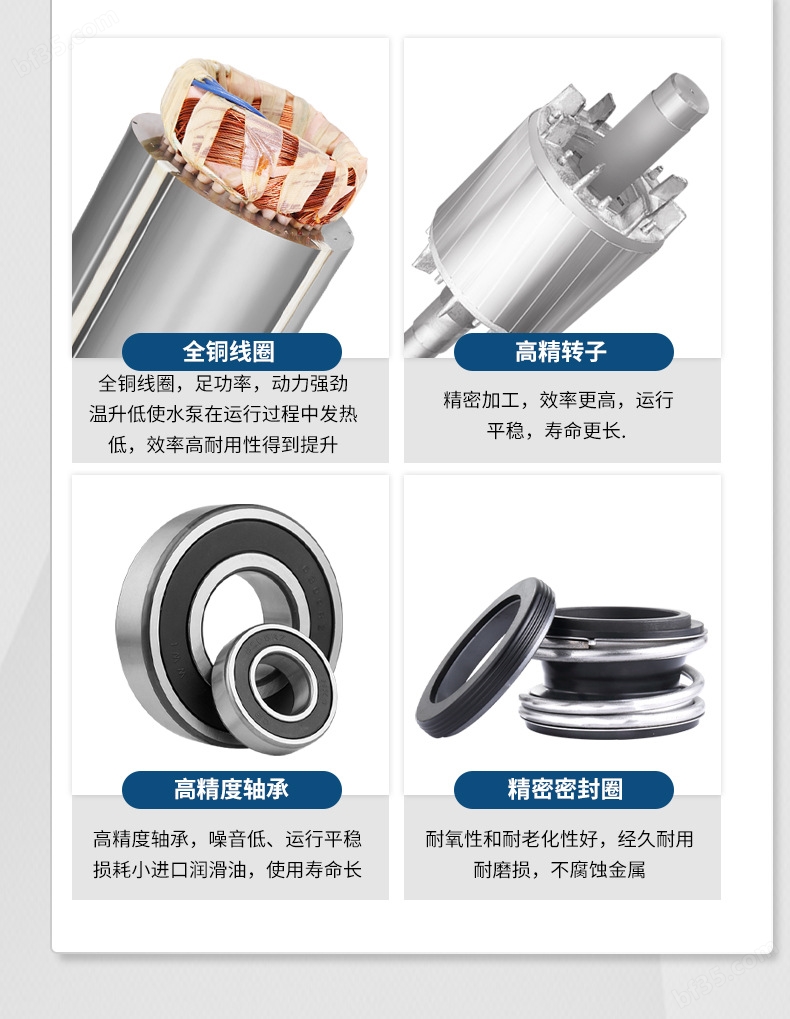

gnwq型双铰刀切割污水泵型双绞刀泵设计结构:




1、设计采用大通道水力部件,能够通过一定直径的颗粒,实现高效无阻塞排污;

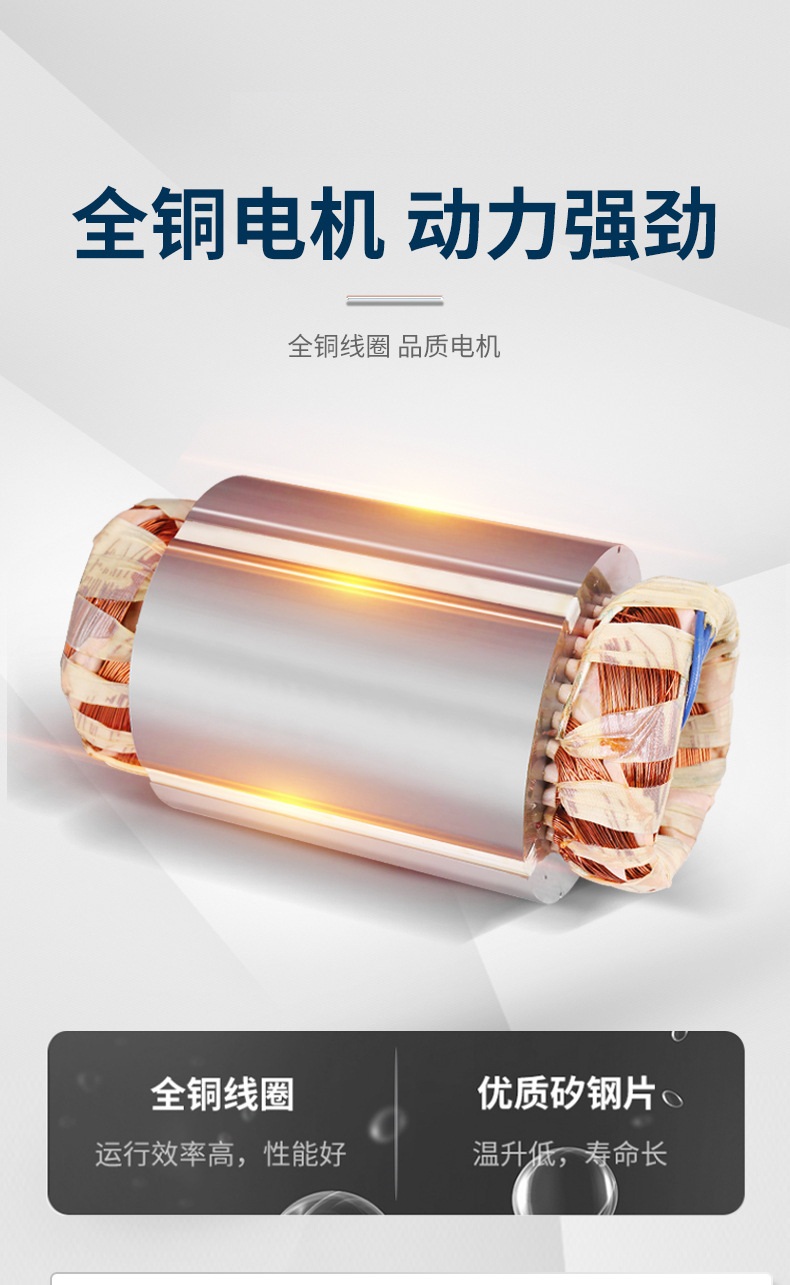

2、电机绝缘等级f级,电机腔内最高温度可达135℃,防护等级ip68;

3、电机线圈绕组内设有两组热敏开关,设定温度125℃,有效防止电机过热;

4、采用高质量机械密封,材质为碳化硅碳化钨或碳化钨碳化钨;

5、采用进口nsk轴承,轴承使用寿命大于100000小时;

6、轴密封系统有一油室,设置在轴承座与电机和液体之间,有润滑和冷却密封装置的作用,油室内装有泄露保护器,一旦机械密封失效,油室进水,便可报警;

7、潜水密封电缆采用设计及特殊硫化处理,有效防止电缆漏水;

8、泵轴采用aisi420不锈钢,电机转子及叶轮进行动平衡检测,整机运行平稳。

型双绞刀泵--安装方法本公司生产的潜水排污泵,机泵同轴结构紧凑,效率高,安装维护方便,运行经 济,适应性强,其安装方式有固定湿式安装、移动式安装(可带支架固定式安装)。

gnwq系列切割泵选型:


序号

型号

流量     m3/h

扬程        m

口径(mm)

转速    r/min

电压(v)

1

50gnwq10-10-0.75

10

10

2寸

2900

220/380

2

50gnwq12-10-1.1

12

10

2寸

2900

220/380

3

50gnwq15-15-1.5

15

15

2寸

2900

220/380

4

50gnwq25-15-2.2

25

15

2寸

2900

380

5

65gnwq25-15-2.2

25

15

2.5寸

2900

380

6

80gnwq25-15-2.2

25

15

3寸

2900

380

7

50gnwq35-15-3

35

15

2寸

2900

380

8

65gnwq35-15-3

35

15

2.5寸

2900

380

9

80gnwq35-14-3

35

14

3寸

2900

380

10

65gnwq45-16-4

45

16

2.5寸

2900

380

11

80gnwq45-15-4

45

15

3寸

2900

380

12

100gnwq45-15-4

45

15

4寸

2900

380

13

80gnwq65-15-5.5

65

15

3寸

2900

380

14

100gnwq65-15-5.5

65

15

4寸

2900

380

15

80gnwq100-15-7.5

100

15

3寸

2900

380

16

100gnwq100-15-7.5

100

15

4寸

2900

380

17

100gnwq150-15-11

150

15

4寸

1450转/380v

18

150gnwq150-15-11

150

15

6寸

1450转/380v

19

100gnwq200-15-15

200

15

4寸

1450转/381v

20

150gnwq200-15-15

200

15

6寸

1450转/381v

21

150gnwq250-15-18.5

250

15

6寸

1450转/380v

22

200gnwq250-15-18.5

250

15

8寸

1450转/380v

23

150gnwq300-15-22

300

15

6寸

1450转/380v

24

200gnwq300-15-22

300

15

8寸

1450转/380v


双铰刀切割泵特点:




gnwq型双铰刀切割排污泵产品用途:




  广泛运用于社区、市政管网、综合污水处理厂、大楼地下室污水处理设备、地铁工程等,尤其适合介质中含长纤维之废水。食品、皮革、纸浆、印染、钢铁等产品的污水排放。屠宰场所、农村沼气池的污水排放。工业用排水、其它用水、其它用途之排水。

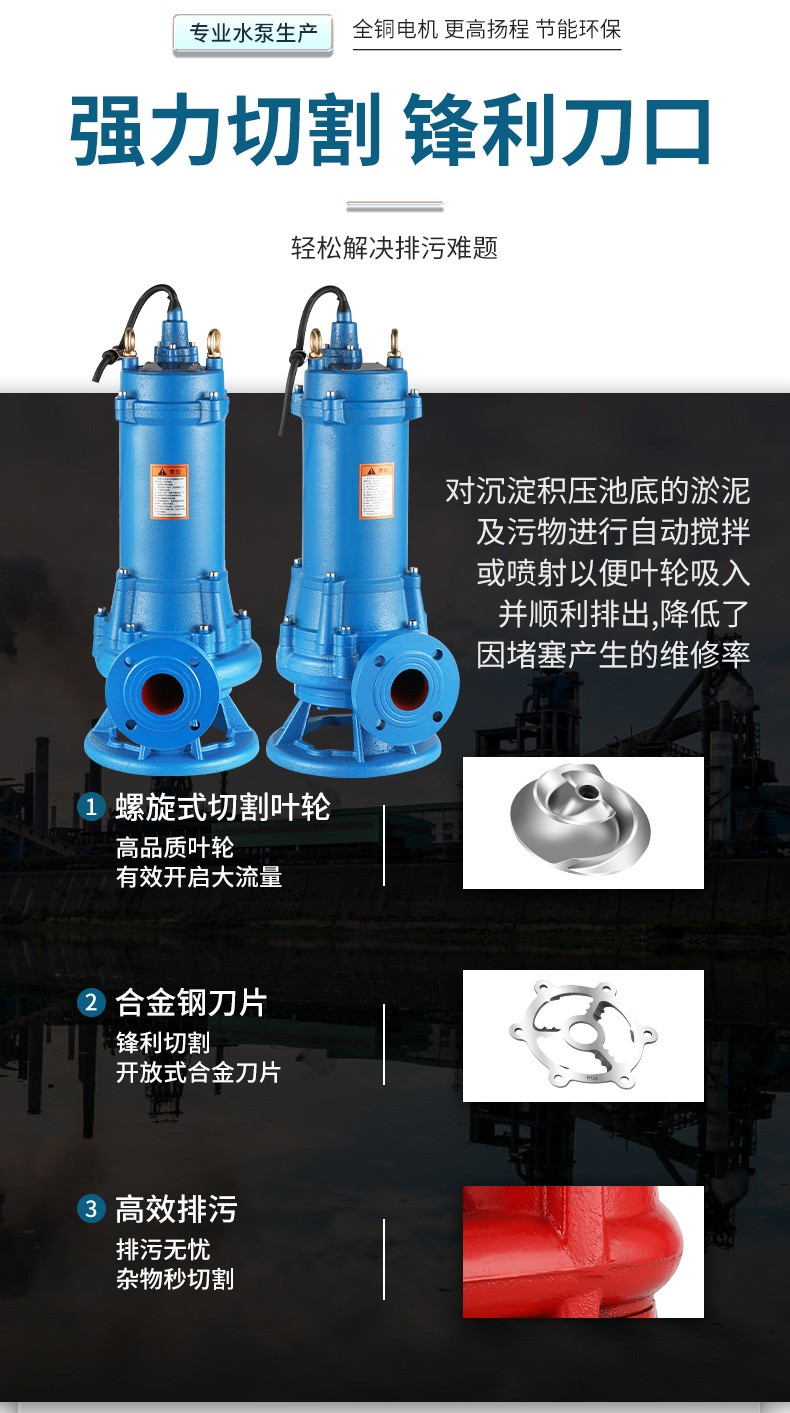

   潜水绞刀泵采用大通道抗堵塞水力部件的设计,能有效通过直径50-125mm的固体颗粒。水泵部件设计好,叶轮前加装切割旋转刀头,使被抽吸介质中杂质在进入叶轮流道之前,被*绞碎,无堵塞现象。电机采用水套式循环水冷却系统,能保证电泵在无水(干式)状态下可靠运行。的机防凝露装置,能自动地对电机进行除湿,确保电机绝缘在高湿环境下保证在300mω以上,使电机正常、可靠运行。采用自动耦合系统,安装简便,无需修建泵房,可减少大量工程费用,降低运行成本。自动保护系统具有多功能的运行显示,能对各种运行状态进行集中控制,并进行有效的保护。
