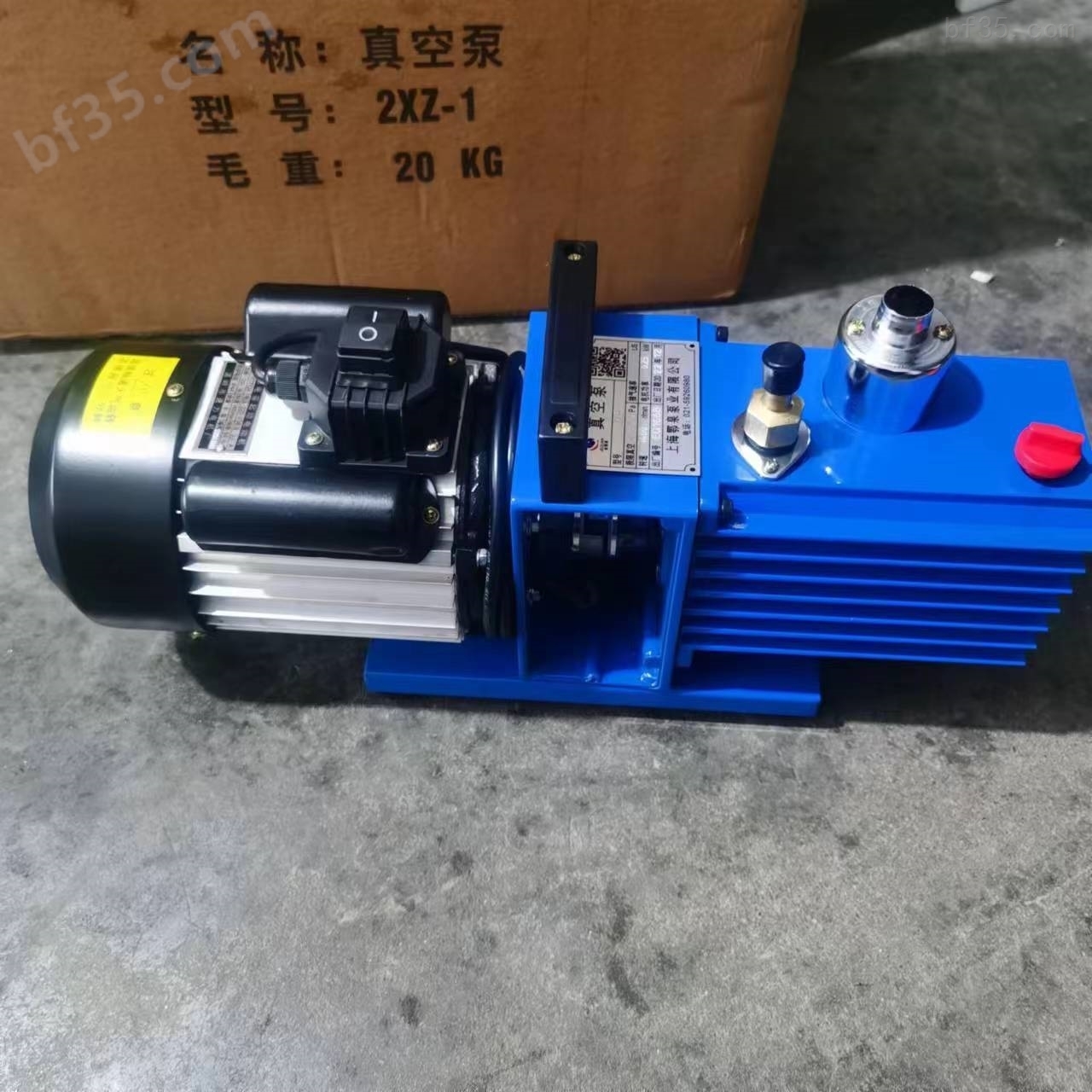

2xz-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-04
  • 产品型号:
  • 简单描述
  • 2xz-1小型旋片式抽气泵是用来对密封容器抽除气体的基本设备之一。它可单独作用,也可作为增压泵、扩散泵、分子泵等的前级泵,维持泵,钛泵的预抽泵用
详细介绍

2xz-1小型旋片式抽气泵用途及使用范围

1.2xz型旋片式真空泵是用来对密封容器抽除气体的基本设备之一。它可单独作用,也可作为增压泵、扩散泵、分子泵等的前级泵,维持泵,钛泵的预抽泵用。可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。因为它具有体积小、质量轻、操声低等优点,所以更适宜于实验室里使用。

2.在环境温度540范围内,进气口压强小于1.3x103帕的条件下允许长期连续运转,被抽气体相对湿度大于90%时,应开气镇阀。

3.进气口连续畅通大气运转不得超过一分种。

4.不适用于抽除对金属有腐蚀的,对泵油起化学反应的,含有颗粒尘埃的气体,以及含氧过高的,有爆炸性的,有毒的气体。

2xz型旋片式真空泵操作须知

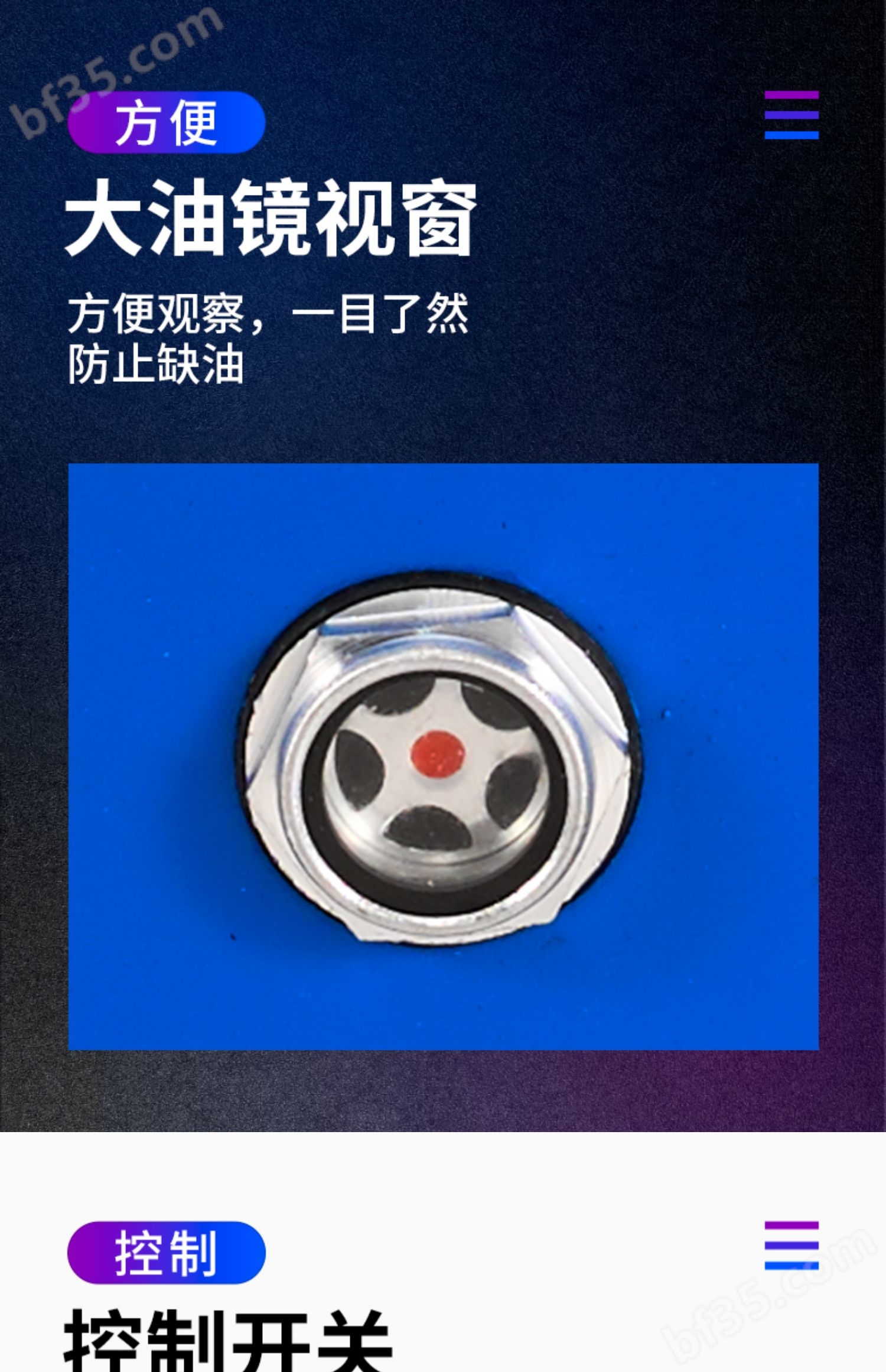

1.查看油位,以停泵时注油至油标中心为宜。过低对排气阀不能起油封作用,影响真空度。过高,可能会引起通大气起动时喷油。运转时,油位有所升高,属正常现象。油采用规定牌号的清洁真空泵油,从加油孔加入。加油毕后,应旋一上螺塞。油宜经过滤,以免杂物进入,堵塞油孔。

2.2xz型旋片式真空泵可在通大气或任何真空度下一次起动。泵口如装接电磁阀,应与泵同时动作。

3.环境温度过高时,油的温度升高,粘度下降,饱和蒸汽压会增大,会引起极限真空有所下降,特别是用热偶计测得的全压强。如加强通风散热,或改善泵油性能,极限真空可得到改善。

4.检查2xz型旋片式真空泵的极限真空以压缩式水银真空计为准,如计经充分预抽校验,泵温达到稳定,泵口与计直接接通,运转30分钟内,将达到极限真空。总压强计测得之值与泵油和真空计、规管误差有关,有时误差甚至可很大,只能作参考。

5.如相对湿度较高,或被抽气体含较多可凝性蒸汽,接通被抽容器后,宜打开气镇阀,运转20~40分钟后关闭气镇阀。停泵前,可开气镇阀空载运动30分钟,以延长泵油寿命。

6.2xz型旋片式真空泵用油选择:泵油的粘度影响起动功率和泵的极限真空,粘度高时对真空度有利,起动功率则大一些。油在泵温下的饱和蒸汽压则会影响泵的极限总压强,越低越好。高速真空泵油和3#扩散泵油的粘度较1号真空泵油大,饱和蒸汽压较1号真空泵油低,但3#扩散泵油价格较高。具体选什么油,可根据上述介绍结合具体使用要求来选择。

(1)一般情况下,凡希望总压强在6x10-2帕以上的应用上海产的高速真空泵油。4升/秒以下小泵也可用1号真空油泵代,8升/秒以上直联泵可用3#扩散泵油代。

(2)如果对真空度要求不高,且油的污染更换频繁,真空泵油供应困难,可采用50号机械油代替。

(3)如果环境温度低,起动困难,极限真空要求不高,可采用粘度较上略低的真宅泵油或机械油

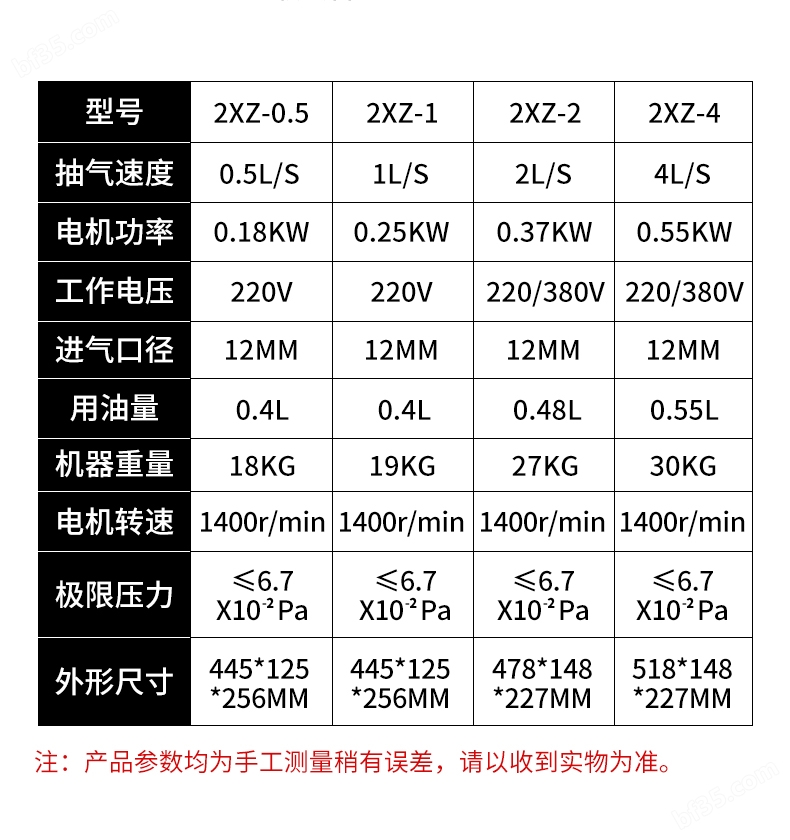

2xz-1小型旋片式抽气泵性能参数:



抽气速率: 0.5~15l/s (升/秒)

极限压强: ≤6*10-2pa (帕)

极限真空: ≤1.3pa (帕)

气体类型: 常温无其它混合物的清洁干燥空气,不许有含其它粉尘及水分的空气。

工作要求: 进口压强在大于6500pa时连续工作时间,不得超过3分钟以免喷油引起泵损。

工作要求: 进口压强在小于1330pa的条件下,允许长时期连续工作。

环境温度: 2xz型旋片式真空泵一般在不低于5℃的室温及不高于90%的相对温度的环境内使用。




2xz型旋片式真空泵维护和保养

1.保证2xz型旋片式真空泵的清洁,防止杂物进入泵内。

2.保持2xz型旋片式真空泵油位。

3.存放下当水份或其它挥发性物质进入泵内而影响极限真空时,可开气镇阀净化之,观察极限真空回升情况,数小时无效,应更换泵油,必要时可再次更换。换油方法:泵运转约半小时,使油变稀,停泵从放油孔放油,再敞开进气口运转10~20秒钟,此间可从吸气口缓缓加入少量清洁泵油,以更换泵腔内存油。如出来的油很脏,后者可重复进行。

4.2xz型旋片式真空泵不可混入柴油、汽油等其它饱和蒸汽压较大的油类,以免降低极限真空。拆洗泵内零件时,一般用纱布擦拭即可以。妻金属碎屑、砂泥或其它有害物质必须清洗时,可用汽油等擦洗,干燥后方可装配,切忌用汽油浸泡。

5.倘若因泵需拆开清洗或检修,必须注意拆装步骤,以免损坏机件。

2xz型旋片式真空泵拆装步骤

(一)、拆卸:

1.放油

2.松开进气咀法兰螺钉,拔出进气咀,松开气镇法兰螺钉,拔出气镇阀。

3.拆下油箱。

4.拆除止回阀开口销,拆下止回阀叶轮。

5.拆除支座与泵的连接螺钉,拆下泵部装件,电机拆否视方便而定。

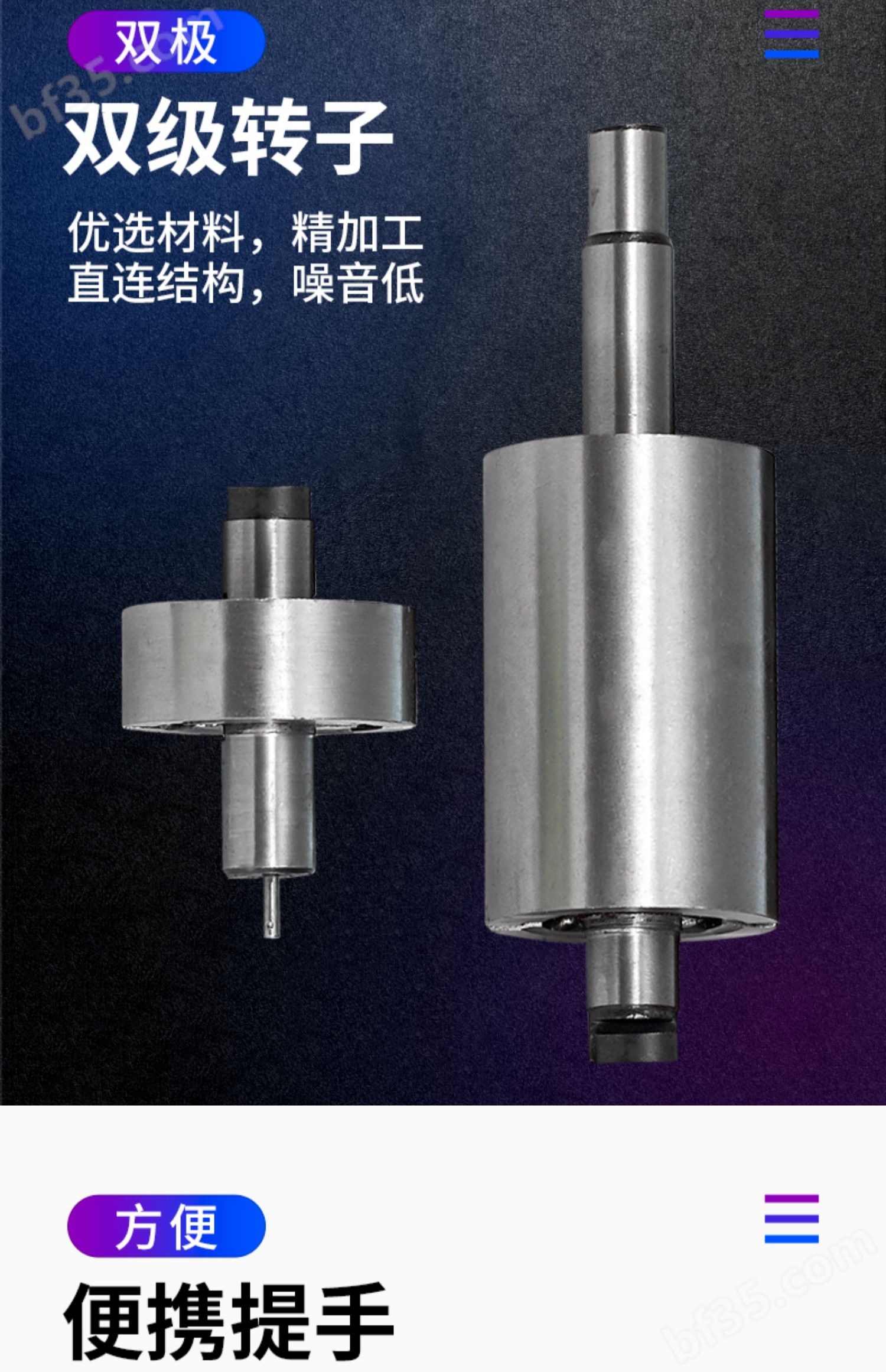

6.松开泵盖螺钉,拆下泵盖,拉出二转子及旋片。拆下低级转子时,麻先拆下开口销。

(二)、2xz型旋片式真空泵装配

1.用纱布擦净零件,防止回丝堵塞油孔,好用清洗液和刷子清洗。

2.把旋片装入转子槽内后,把高级转子装入定子即泉身内,装l高级泵盖、销、螺钉、键、联轴节,用手旋转,应无泄阻和明显轻重,装时应使定子顶面朝下,以借助重力使转子贴近定子圆弧面,此间隙好在0.0lmm。

3.低级转子装配方法同上。

4.装上止回阀叶轮等止回零件,应使止回阀头平面对准进油咀油孔,按工作时的转向旋转转子并用手轻轻反向挡住叶轮,油孔应时开时闭,调整阀头平面大开启高度为o.8~1.2毫米,具体可移动止回阀座、橡胶止回阀头在阀杆孔中的位置来实现。简便查法:面对叶轮,使φ3mm传动销处于右手水平位置,顺时针方向拨动叶轮,此时止回阀头平面的开启高度近于大,应为0.8~1.2mm。转子停止在任何位置,手从叶轮上松开后,止回阀头应自动落下关闭油孔。

5.装上2xz型旋片式真空泵部的排气阀、挡油板等零件。

6.把泵部、键、联轴节、电机装在支座上。

7.装油箱。

8.插入进气咀,气镇阀,装上法兰固紧。

注意:装配时磨擦面涂上清洁真空泵油。住零件原装配位置,可减少跑合时间。紧固件应无松动。

2xz型旋片式真空泵的故障及其消除方法

1、2xz型旋片式真空泵极限真空不高及其消除

(1)油位太低,有较大排气声,可加入清洁的真空泵油。

(2)泵油为可凝性蒸汽所污染,可开气镇净化或更换新油。

(3)2xz型旋片式真空泵口外接管道、容器、测试仪表管道、接头等漏气。大漏时,有大排气声,排气口有气排出,应找出漏气部位,进行消除。

(4)进气咀或气镇阀橡胶密封图装配不当,损坏或老化,应调整或更换。

(5)2xz型旋片式真空泵进油咀油孔堵塞,可拨出进油咀,疏通油孔。

(6)真空系统严重污染,包括容器、管道等,应予清洗。

(7)2xz型旋片式真空泵旋片弹簧折断,应予调换。

(8)旋片、泵身或泵盖磨损,间隙过大,应进行检查,修整或调换。

(9)泵温过高,应改善通风和冷却。如所抽气体温度太高,应予先冷却后再进入泵内。

2、2xz型旋片式真空泵喷油

(1)油位过高,可入出多余油量。

(2)减雾器中有泵油或杂物,应清除。

3、2xz型旋片式真空泵漏油

(1)放油螺塞,油箱垫片或装配不当,螺钉拧紧;

(2)油标未拧紧,有机玻璃过热变形;

(3)2xz型旋片式真空泵身部件与支座的连接挚垫片未垫好;油封装配不当或磨损;应予调整或更换。

4、2xz型旋片式真空泵噪 音

(1)旋片弹簧折断,可调换弹簧。

(2)有毛刺、脏物或变形,运转发生障碍,应检查修磨清洗。

(3)轴承磨损,零件磨损。应修整或更换。

(4)电机出毛病,应进行检查。

5、2xz型旋片式真空泵返油

(1)止回阀未关好,停泵后,油位很快下降,可再开再停,观察变化或拆开检查。

(2)两泵盖内油封装配不当或磨损,可进行调换。

(3)泵盖或泵身平面不平整,可进行修整。

(4)排气阀片损坏 ,应进行调换。

注:检查泵的极限真空,以压缩式水银真空计为准。
