耦合式大排量潜污泵eqwq-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-04
  • 产品型号:  eqwq
  • 简单描述
  • 耦合式大排量潜污泵是在引进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能、防缠绕、无堵塞、自动安装和自动控制等特点。可以排送泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
详细介绍

耦合式大排量潜污泵使用特点
1、大流量潜污泵,大流量潜水排污泵介质温度不超过60℃,密度不超过1.3kg/l,ph值在5~9范围内。
2、潜水泵无冷却循环系统的,电机必须淹没一半以上,以免烧毁电机。
3、一般情况下,泵必须在使用扬程范围内使用,保证电机不过载,如需在全扬程范围内使用,应在订货时另行注明,以便厂家制造。
4、实际使用扬程必须和铭牌上所标注的扬程相近,实际使用扬程过低易超电流烧毁电机。

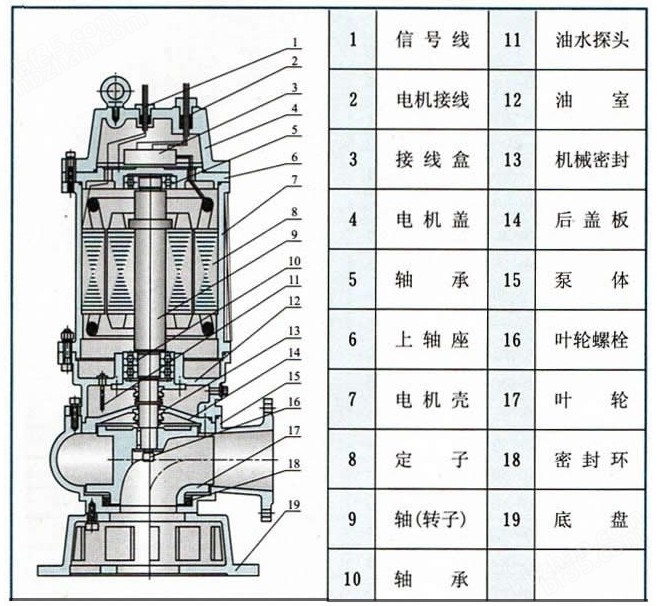

大流量潜水式排污泵结构特点


大排量耦合式潜水排污泵产品特点
  eqwq大流量潜污泵,大流量潜水排污泵根据市场需要开发的全新结构的一种泵产品,国际、国内该类型泵历史空白。解决了单吸式潜水电泵的轴向拉力大,在较高扬程场合使用机械密封易漏水的缺点。因吸水位低, 结构简单实用,也解决了其它类似双吸式潜水电泵吸水位高, 结构复杂,不经济实用等缺点.因采用技术相对成熟的单吸式潜水电泵的边出水,法兰安装结构,即可以采用移动安装,也可以采用导轨固定安装. 安装维护使用方便. 具有节能、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有效果。
  耦合式大排量潜污泵因采用的双吸式双流道结构,水泵在实际运行中,水是从水泵叶轮的两端同时进水,中间流出。水泵的进水口分上下两部分,而且都从底部引水,吸水方向吸水位低,因为从上下两端吸水,所以泵与电机的隔离油室一端处于吸水口位置,运行中一直处于负压状态,相对单吸式结构不易漏水,因泵是从上下两端同时吸水,所以电机因此没有了轴向拉力,而双流道结构更是减轻了径向力,从而使其使用寿命延长,达到了使用的耐久性、稳定性、实用性的功能。
  大流量潜污泵,大流量潜水排污泵水力性能先进、成熟,产品经测试各项性能指标达到有关标准jb/t5118-2001规定,产品投送市场后以其的功效,可靠的性能,稳定的质量受到广大用户的欢迎和好评。
  该泵分清水与污 水两大系列, 同时这两大系列内又分为普通型和带外循环冷却水型及自动搅匀型三大类。
大流量潜污泵技术选型

口径-流量-扬程
(mm)(m3/h)(m)

转速
(r/min)

功率
(kw)

效率
(%)

100eqwq100-50

2900

30

60.6

100eswq100-60

2900

37

63.1

100eqwq100-70

2900

45

60.6

100eqwq100-80

2900

45

64.6

150eqwq150-35

1450

30

63.6

150eqwq150-40

2900

37

63.1

150eqwq150-50

2900

45

60.6

150eqwq150-65

2900

55

64.4

150eqwq150-80

2900

75

62.3

150eqwq200-27

1450

30

65.4

150eqwq200-32

1450

37

62.8

150eqwq200-40

2900

45

64.6

150eqwq200-50

2900

55

66.1

150eqwq200-65

2900

75

63

150eqwq200-80

2900

90

64.6

200eqwq250-25

1450

30

66.8

200eqwq250-32

1450

37

69.3

200eqwq250-40

1450

45

71.2

200eqwq250-45

1450

55

69.7

200eqwq250-55

1450

75

62.4

200eqwq250-65

1450

90

65.6

200eqwq300-20

1450

30

72.7

200eqwq300-25

1450

37

73.6

200eqwq300-30

1450

45

72.7

200eqwq300-40

1450

55

74.3

200eqwq300-50

1450

75

68.1

200eqwq300-55

1450

75

74.9

200eqwq300-60

1450

90

68.1

200eqwq350-17

1450

30

67.6

200eqwq350-22

1450

37

66.7

200wq350-28

1450

45

69.8

200eqwq350-35

1450

55

71.4

200eqwq350-42

1450

75

66.8

200eqwq350-50

1450

90

66.2

200eqwq350-60

1450

110

65

200eqwq400-15

1450

30

68.1

200eqwq400-20

1450

37

69.3

200eqwq400-25

1450

45

71.2

200eqwq400-30

1450

55

69.9

200eqwq400-40

1450

75

68.4

200eqwq400-48

1450

90

68.4

200eqwq400-55

1450

110

64.1

200eqwq400-65

1450

132

63.1

250eqwq500-12

960

30

64.1

250eqwq500-15

1450

37

65

250eqwq500-20

1450

45

72.1

250eqwq500-25

1450

55

72.9

250eqwq500-30

1450

75

64.1

250eqwq500-35

1450

90

62.3

250eqwq500-40

1450

90

71.2

250eqwq600-10

960

30

64.1

250eqwq600-13

1450

37

67.6

250eqwq600-16

1450

45

68.4

250eqwq600-22

1450

55

76.9

250eqwq600-27

1450

75

69.2

250eqwq600-32

1450

90

68.4

250eqwqs600-40

1450

110

69.9

250eqwq600-48

1450

132

69.9

250eqwq600-55

1450

160

66.1

300eqwq800-10

960

37

69.3

300eqwq800-13

960

45

74.1

300eqwq800-16

960

55

74.6

300eqwq800-20

1450

75

68.4

300eqwq800-26

1450

90

74.1

300eqwq800-32

1450

110

74.6

300eqwq800-37

1450

132

71.9

300eqwq800-42

1450

160

67.3

300wq1000-8

960

37

69.3

300eqwq1000-10

960

45

71.2

300eqwq1000-12

960

55

69.9

300eqwq1000-16

1450

75

68.4

型号
口径-流量-扬程
(mm)(m3/h)(m)

转速
(r/min)

功率
(kw)

效率
(%)

300eqwq1000-20

1450

90

71.2

300eqwq1000-25

1450

110

72.9

300eqwq1000-30

1450

132

72.9

300eqwq1000-35

1450

160

70.1

350eqwq1200-7

960

37

72.8

350eqwq1200-9

960

45

76.9

350eqwq1200-11

960

55

76.9

350wq1200-13

1450

75

66.7

350eqwq1200-17

1450

90

72.7

350eqwq1200-22

1450

110

76.9

350eqwq1200-26

1450

132

75.8

350wq1200-30

1450

160

72.1

350eqwq1200-35

1450

200

67.3

350eqwq1500-5.5

960

37

71.5

350eqwq1500-7

960

45

74.8

350eqwq1500-9

960

55

78.7

350wq1500-11

1450

75

70.5

350wq1500-14

1450

90

74.8

350eqwq1500-17

1450

110

74.3

350eqwq1500-20

1450

132

72.9

350eqwq1500-25

1450

160

75.1

350eqwq1500-30

1450

200

72.1

350eqwq1500-35

1450

220

76.5

400eqwq1800-10

960

90

64.1

400eqwq1800-12

960

110

63

400eqwq1800-15

960

132

65.6

400wq1800-18

960

160

64.9

400eqwq1800-24

960

200

69.2

400eqwq1800-26

960

220

68.2

400eqwq1800-30

1450

250

69.2

400eqwq1800-35

1450

315

64.1

500eqwq2200-8

960

90

62.7

500eqwq2200-10

960

110

64.1

500eqwq2200-12

960

132

64.1

500eqwq2200-15

960

160

66.1

500eqwq2200-20

960

200

70.5

500eqwq2200-22

960

220

70.5

500eqwq2200-25

1450

250

70.5

500eqwq2200-30

1450

315

69.6

500eqwq2600-6

960

90

3

500eqwq2600-8

960

110

64.4

500eqwq2600-10

960

132

63.1

500eqwq2600-13

960

160

67.7

500eqwq2600-17

960

200

70.9

500eqwq2600-19

960

220

72

500eqwq2600-22

1450

250

73.4

500eqwq2600-6

1450

315

74.1

500eqwq3000-7

960

110

61.2

500eqwq3000-9

960

132

65.6

500eqwq3000-12

960

160

72.1

500eqwq3000-15

960

200

72.1

500eqwq3000-17

960

220

74.3

500eqwq3000-20

1450

250

76.9

大流量污水潜水泵产品适用场所:


1、工厂商业严重污染废水的排放。
2、城市污水处理厂排水系统。
3、住宅区的污水排水站。
4、消防系统排水站。
5、医院、宾馆的污水排放。
6、市政工程、建筑工地。
7、勘探、矿山配套附机。
8、农村沼气池农田浇灌。
9、自来水厂的给水装置。

大流量潜水排污泵产品特点:


1、该系列双吸式潜水电泵,属于一种潜水电机为双吸式泵的巧妙组合,使其不仅具有潜水电泵的功能,又具有双吸泵高效运行平稳的特殊性能。
2、双吸式潜水电泵可以达到较高扬程场合使用的要求,因机械密封件处于负压状态运行 ,具有更高的稳定性。
3、采用双下吸水结构吸水位低,因采用双吸式双流道单蜗壳结构,电机没有了轴向拉力,减轻并平衡了径向力,大大提高了泵的使用寿命3倍,提高了使用效率15%
4、结构更合理、紧凑,外型美观,使泵运行更安全可靠。
5、配置外循环水装置的泵,可以在低水位场合连续长时间工作.配置自搅匀叶轮的泵,具有自搅匀功能. 可以搅动水池内水,使污水污物混合随泵排出。
6、wq型采用大流道抗堵塞部件设计,大大提高污物通过能力,能有效地通过较短纤维物质和直径较少的固体颗粒。
7、设计合理,配套电机合理,效率高,节能。
8、机械密封采用双道串联密封,材质为硬质耐腐碳化钨,具有耐用、耐磨等特点,可以使泵安全运行8000小时以上。
9、泵结构紧凑,体积小,移动方便,安装简便,无需建泵房,潜入水中即可工作,大大减少工程造价。
10、泵油室内设有油水探头,当水泵侧机械密封损坏后,水进入油室,探头发生信号,对泵实施保护。
11、可根据用户需要配备全自动安全保护控制柜,对泵的漏水、漏电、过载及超温等进行监控,保证泵运行可靠安全。
12、双导轨自动耦合安全系统,给泵的安装、维修带来了极大的方便,人可不必为此需而进出污水坑。
13、浮球开关可根据所需的水位变化,自动控制泵的停启,无需专人看管。
14、在使用扬程范围内保证电机运行不过载。
15、根据使用场合电机可采用外循环冷却系统,能保证电泵在无水(干式)状态下安全运行。
16、安装方式有固定式自动耦合安装和移动式安装二种,可满足不同的使用场合。

使用说明
在水泵启动之前,应由一名合格的电工对该系统进行检查,以确保下列下述各顶所要求的电器保护措施:
1、大流量潜污泵,大流量潜水排污泵在运转前,应用0~500兆欧表检查电机相间及相对地绝缘电阻,zui低値应大于2mω;
2、电源装置应安全、可靠、正常。电源电压、频率应符合规定(电压为380v±5%,频率为50hz±1%),且电压的瞬时超差不应超过10%。如果电源离水泵使用的距萬较远时,电缆的截面积应加粗,接头应尽可能少些,否则会使电压下降太多,且应在电缆接头处作密封防水处理,以防漏电;
3、在四芯电缆中,带有符号"┴"者为接地线(一般为绿黃双色线或黑色线)为了保证安全使用, 必须牢固接地,并比其它线长出50mm;
4、条件许可时,电器保护装置可包括:接地保护器,地面漏电断流器等,但是,在任何情况下,都必须装有和电泵额定电流値相符的慢熔保险熔断丝;
5、电器控制装置应防潮,井安装在防潮的区域,电缆的安放应注意不要使其堵在泵的吸入口处;
6、检查转子转动方向。
在电泵初次启动或重新安装后都应检查转动方向,转动方向不正确运转会造成水泵效率降低,或造成叶轮脫落等损坏水泵事顶。
为测定转子转动方向,在水泵zui终安装之前,应举高并作点动运行,符合下列情况即转动方向正确, 否则,应交換控制器上三相线中任意两根线的位置以改变转动方向。
a.从泵的顶部向下看,转子顺时针方向转动;
b、从底部向上看〔即吸入口方向〕可见叶片按逆时针方向转动。
注:如果几台泵连到同一个控制器上,则应单独检查。
