充油式潜水泵qy系列-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-02
  • 产品型号:  qy系列
  • 简单描述
  • qy型充油式潜水泵为三相电机上式泵结构,该系列泵结构紧凑,轴承润滑条件好,电机降温效果好,单级或多级离心式叶轮,径向导叶结构,实现了体积小,扬程高,泵与电机之间采用耐磨双面机械密封。输送和提升清水或类似于水性质没有固体颗粒和杂质的流体。
详细介绍

产品概述::
qy型充油式潜水泵由水泵、密封、电动机三部分组成.水泵位于电泵上部,为离心式或轴流式结构,电动机位于电泵下部,为充油式三相异步电动机.水泵和电动机之间采用内装式整体机械密封盒密封,每个固定止口密封处采用"o"形油橡胶密封圈作静密封。

用途:

充油式潜水泵由于流量及扬程适用范围极广,是广大农村,工矿企业电力排灌设备,适用于农田排灌、园林喷灌、井下提水、水塔送水、城建用水等。

使用要求:
1、qy型潜水泵应在额定扬程附近的使用范围内使用.并且*浸入水中使用,潜水深度在1-3m,zui深不超过5m。
2、qy型冲油式潜水离水底0.5m以上,但不可陷入泥中.否则会引起爆炸。
3、电源频率为三相50hz,电压为380v,电压波动范围为额定值的0.9-1.1倍。
4、工作介质为无腐蚀性的清水,介质中含砂量的体积比不超过0.10%,粒度不大于0.20mm。
5、介质温度不超过40℃,介质的ph值在6.5-8.5之间。

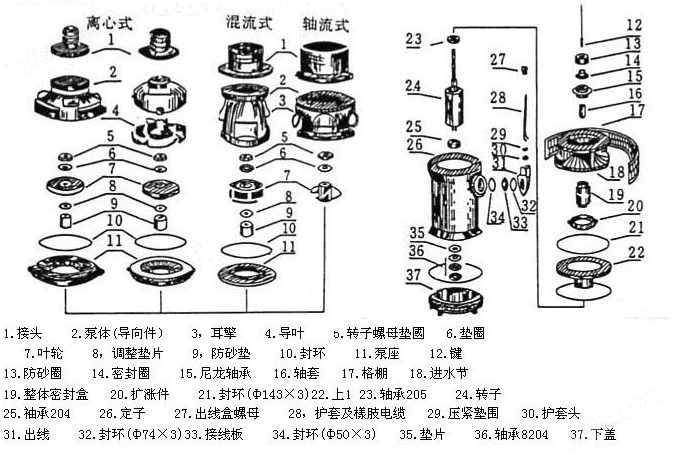

结构说明:


     qy型潜水泵由水泵、电动机和密封三部分组成。
     水泵部分:位于潜水泵上部,与电动机同轴,其叶轮形式有离心式混流式和轴流式三种。
     电动机部分:电动机功率为2.2kw和3kw,为鼠笼型三相异步电动机,立式内充5号机械油。电机位于潜水泵下部。
     密封部分:包括动密封和静密封。动密封为整体式双端面机械密封, 位于电机轴伸处,即装在上盖和进水节所形成的空腔内,腔内充以5号机械油。静密封位于电泵各零件止口配合处,采用"o"形橡胶密封圈。

选型表:

名称

型号

额定流量
(m3/n)

额定扬程
(m)

电压
(v)

功率
(kw)

转速
(r/min)

配管口径

(mm)

qy








qy10-31-2.2

10

34

380

2.2

3000

40

1.5

qy15-26-2.2

15

26

380

2.2

3000

50

2

qy25-17-2.2

25

17

380

2.2

3000

63

2.5

qy40-12-2.2

40

12

380

2.2

3000

75

3

qy65-7-2.2

65

12

380

2.2

3000

100

4

qy100-4-2.2

100

4

380

2.2

3000

150

6

qy10-54-3.3

10

54

380

3

3000

50

2

qy15-36-3

15

36

380

3

3000

50

2

qy25-26-3

25

26

380

3

3000

63

2.5

qy40-16-3

40

16

380

3

3000

75

3

qy65-10-3

65

10

380

3

3000

100

4

qy100-7-3

100

7

380

3

3000

150

6

qy160-4-3

160

4

380

3

3000

150

6

qy10-70-4/4

10

70

380

4

3000

50

2

qy12.5-50-4

12.5

10

380

4

3000

50

2

qy25-32-4

25

32

380

4

3000

63

2.5

qy40-21-4

40

21

380

4

3000

75

3

qy65-14-4

65

14

380

4

3000

100

4

qy160-7-4

160

7

380

4

3000

150

6

qy200-4-4

200

4

380

4

3000

200

8

qy65-18-5.5

65

18

380

5.5

3000

100

4

qy100-12-5.5

100

12

380

5.5

3000

150

6

qy250-5-5.5

250

5

380

5.5

3000

200

8

qy65-25-7.5

65

25

380

7.5

3000

100

4

qy40-38-7.5

65

25

380

5.5

3000

75

3

qy18-84/4-7.5

18

84

380

7.5

3000

50

2

qy25-60/2-7.5

25

60

380

7.5

3000

63

2.5

qy40-45-9.2

40

45

380

9.2

3000

75

3

qy65-31-9.2

65

31

380

9.2

3000

100

4

qy160-15-11

160

15

380

11

3000

150

6

qy250-10-11

250

10

380

11

3000

200

8

qy






qy15-26-2.2

15

26

380

2.2

3000

50

2

qy25-17-2.2

25

17

380

2.2

3000

63

2.5

qy40-12-2.2

40

12

380

2.2

3000

75

3

qy65-7-2.2

65

7

380

2.2

3000

100

4

qy100-4-2.2

100

4

380

2.2

3000

150

6

订货须知:

 产品名称与泵型号

、冲油式潜水泵口径(mm)

冲油式潜水扬程(m)

、冲油式潜水流量(m³/h)

、冲油式潜水电机功率(kw)

、冲油式潜水转速(r/min)

、冲油式潜水电压〔v〕

使用的介质名称、比重、粘度、温度、腐蚀性、毒性

㈡、若已经由设计单位选定我公司的产品型号,请按冲油式潜水型号向鄂泉泵业销售部订购。

㈢、当使用的场合非常重要或环境比较复杂时,请您尽量提供冲油式潜水设计图纸和详细参数,由我们鄂泉泵业的技术专家为您审核把关。
