不锈钢螺杆泵fg型-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-02
  • 产品型号:  fg型
  • 简单描述
  • 不锈钢螺杆泵是在g型螺杆泵优质结构设计的基础上,在材质上选用优质不锈钢为螺杆泵过流部件,不仅可以输送耐酸耐碱性的腐蚀性液体,而且还可以输送食品卫生级流动性液体。
详细介绍

一、产品概述:
单螺杆泵零件少,结构紧凑,体积小,维修简单,转子和定子是单螺杆泵的易损件,结构简单,便于装拆。是按迥转啮合容积式原理工作的新型泵种。主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。采用无毒无味的食用橡胶,工作温度可达120摄氏度,如果采用高温120摄氏度—350摄氏度时可同本单位。由于该二部件的特殊几何开头分别形成单独的密封容腔。介质由轴向均匀推行流动。内部流速代低,容积保持不变。压力稳定,因而不会产品涡流和搅动。每级泵的输出压力为0.6mpa—1.2mpa,扬程60m—120m(清水),自吸高度一般在3m以上。不锈钢螺杆泵因定子选用多种弹性材料制成,所以这种泵对高粘度达到80%流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送,有一般泵种所不能胜任的特性。其流量与转速成正比,广泛应用于食品冶金、造纸、印染、化工、化肥制药等工业部门使用.传动可采用联轴器直接传动,或采用高速电机,三角带,变速箱等装置变速。

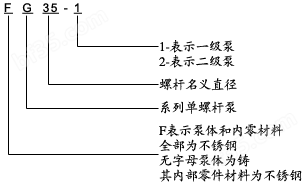

二、型号意义:


三、参数表:

  型号

流量(m³/h)

压力(mpa)

转速(r/min)

电机功率(kw)

进口口径(mm)

进口口径(mm)

通过颗粒直径(mm)

通过纤维长度(mm)

 20-1

0.8

0.6

960

0.75

25

25

1.5

25

g20-2



1.2



1.5









g25-1

2

0.6

960

1.5

40

32

2

30

g25-2



1.2



2.2









g30-1

5

0.6

960

2.2

50

40

2.5

35

g30-2



1.2



3









g35-1

8

0.6

960

3

65

50

3

40

g35-2



1.2



4









g40-1

12

0.6

960

4

80

65

3.8

45

g40-2



1.2



5.5









g50-1

14

0.6

720

5.5

100

80

5

50

g50-2



1.2



7.5









g60-1

22

0.6

720

11

125

100

6

60

g60-2



1.2



15









g70-1

38

0.6

720

11

150

125

8

70

g70-2



1.2



18.5









g85-1

56

0.6

630

15

150

150

10

80

g85-2



1.2



30









g105-1

100

0.6

500

30

200

200

15

110

g105-2



1.2



55









g135-1

150

0.6

400

45

250

250

20

150

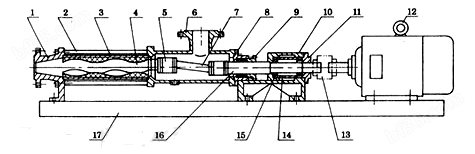

四、不锈钢螺杆泵结构图:1、 出料腔 2、 拉杆 3 、螺杆胶套 4 、螺杆轴 5、 万向节总成 6 、吸入口体 7、 连节轴 8、 填料器 9 、填料压盖 10 、轴承座 11 、轴承盖 12、 电机 13、 连轴器 14、 轴套 15 、轴承 16 、传动主轴 17、 底座 。



五、适用范围:
 由于该二部件的特殊几何形状,分别形成单独的密封容腔,介质由轴向均匀推行流动,内部流速低,容积保持不变,压力稳定,因而不会产生涡流和搅动。每级泵的输出压力为0.6mpa,扬程60m(清水),自吸高度一般在6m以上。因定子选用多种弹性材料制成,所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送,有一般泵种所不能胜任的特性。其流量与转速成正比。单螺杆泵结构紧凑,体积小,维修简便。对介质的适应性强,流量平稳,压力脉动小,自吸能力高。工作温度可达120℃,如果需输送120℃-350℃高温介质,可定做。广泛用于食品、冶金、造纸、印染、化工、化肥、制药等工业部门。


六、使用说明:
1、螺杆泵使用前必先确定运转方向,不得反转。
2、螺杆泵严禁在无介质情况下空运转,以免损坏定予。
3、螺杆泵在运行中如发生异常情况,应立即停车检查原因,排除故障。
4、螺杆泵输送高粘度或含颗粒及腐蚀性的介质后,应用水或溶济进行冲洗,防止阻塞,以免下次起动困难。
5、螺杆泵冬季应排队积液,防止冻裂。
6、螺杆泵使用过程中轴承箱内应定期加润滑油,发现轴端有渗流时,要及时处理或调换油封。
7、螺杆泵新安装或停机数天后的单螺杆泵,不能立即起动,应先向g型单螺杆泵体内注入适量机油,再用管子钳板动几转后才可起动。
