耐磨泥浆泵pn型-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-02
  • 产品型号:  pn型
  • 简单描述
  • pn耐磨泥浆泵分立式、卧式单级单吸泥浆泵适用于输送含固体颗粒的液体,广泛适用在火电厂水力除灰,选矿厂精矿,尾矿输送领域,输送z大重量浓度为50-60%,泥浆泵在污泥输送和处理中占输送设备的百分之八十五。是
详细介绍

pn型耐磨泥浆泵概述:

    nl、pn型泥浆泵系单级单吸泥浆泵分pnl立式泥浆泵、pn卧式泥浆泵,适用于输送含固体颗粒的液体广泛适用在火电厂水力除灰,矿山输送矿砂液体,也可用于建材、造纸、纺织、食品、饲料等部门抽送各种浆料,zui大浓度50%-60%(重量计)。pnl、pn泥浆泵,过流零件均使用耐磨合金材料制造,寿命长,敞开式叶轮用螺纹轴连接,叶轮与护板之间的间隙可以调整,以保持高效工作。pnl、pn型泥浆泵有:1pn、2pn、3pn、4pn、6pn、2pnl、3pnl七种。

pn型耐磨泥浆泵结构说明:

1、过流部分承磨件采用了耐磨铸铁,使用寿命长。
2、叶轮和护板的间隙可以及时调整,保持较高工作效率。
3、以上该型泵轴承直装于水平中开托内,拆检方便调整及时,并在油池内装有水冷蛇形管,改善了轴承的工作条件。

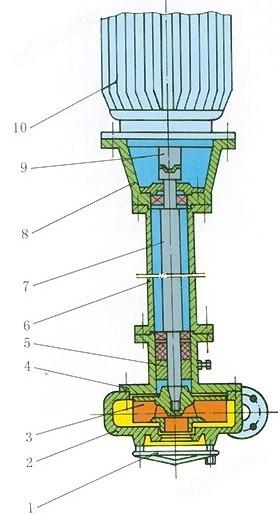

pn型耐磨泥浆泵结构图:









1.防护罩 2.泵体 3.叶轮 4.泵盖 5.密封体 6.导管 7.泵轴 8.托架 9.联轴器 10.电动机

1.泵体 2.泵盖 3.叶轮 4.轴 5.护套 6.前护板 7.托架盖 8.托架 9.填料箱 10.冷却水管 11.泵座

pn型泥浆泵性能参数:

泵的 型号

流量q

扬程h

转速n

功率nkw

效率η (%)

叶轮直径d mm

泵重 kg



m 3 /h

l/s

m

r/min

轴功率

配电机







1pn

7.2 12 16

2 3.33 4.44

14 13 12

1430

1.3 1.41 1.5

3

21 30 35

204

120

2pn(l)

30 47 58

8.33 13.05 16.1

22 19 17

1450

5.45 6.25 6.9

11

33 39 39

265

150 250

3pn(l)

54 108 151

15 30 42

26 21 15

1470

12 14.7 16.7

22

32 42 37

300

450 280

4pn

100 150 200

27.8 41.7 55.6

41 39 37

1470

24.3 29 33.1

55

46 55 61

340

1000

4pn(1)

41.5 80 111

11.5 22.2 30.8

51 50 49

1470

25 30.2 33.2

55

23 36 44.5

380 b 2 =30

1000

4pn(1)

52 100 138

14.5 28 38

51 50 49

1470

28 37 39

75

26 37 47

380 b 2 =40

1000

6pn

230 280 320

63.9 77.8 88.9

27 26 25

980

30.2 33 35.2

75

56 60 62

420

1200

8pn

450 550 600

125 153 166.7

65 63 62

980

140 155 160.7

215

57 61 63

635

4000

10pn

768 1030 1290

213 286 358

91.8 83 85

980

436 489 500

780

44 50.5 59.7

750

4600

12pn

1350 1600

375 444

53 50

980

312 335

550

62.5 65

650

4500

nl型耐磨泥浆泵订货须知:

1、①产品名称与耐磨泥浆泵型号②耐磨泥浆泵口径③pn泥浆泵扬程(m)④泥浆泵流量⑤泥浆泵电机功率(kw)⑥耐磨泥浆泵转速(r/min)⑦泥浆泵电压〔v〕⑧耐磨泥浆泵材质⑨泥浆泵是否带附件以便我们的为您正确选型。
2、若已经由设计单位选定我公司的泥浆泵
产品型号,请按泥浆泵型号直接向鄂泉泵业公司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们鄂泉泵业的技术专家为您审核把关。
