卧式单级单吸消防泵xbd-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-02
  • 产品型号:  xbd-w型
  • 简单描述
  • xbd-w型卧式单级单吸消防泵适用于消防管道增压送水。供输送清水或物理化学性质类似于清水的其它液体进行增压之用。
详细介绍

xbd-w卧式单级单吸消防泵产品概述:
     xbd-w型卧式单级单吸消防组,供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统增压送水,也可应用于厂矿给排水。输送液体的流量范围为5~80l/s,压力范围为0.2~2.25mpa,配套功率范围为1.5~200kw,口径范围为φ50~φ200mm。
xbd-w卧式单级单吸消防泵产品用途:
     xbd-w型卧式消防泵主要用于消防系统管道增压送水。也可适用于工业和城市给排水、高层建筑夺压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合
xbd-w型卧式单级单吸消防泵产品特点:
   1、卧式消防泵结构紧凑、体积小、外形美观,其立式结构决定安装占地面积小,其重心合于泵脚中心,因而增强了泵的运行稳定性和使用寿命。
   2、卧式消防泵吸入口和吐出口均水平方向,简化了管路的连接。
   3、多级式可根据需要,吸入口和吐出口可安装成同方向或90°180°270°几个不同方向以满足不同的连接场合。
   4、卧式消防泵压力可根据需要增减水泵级数并切割叶轮外径予以满足,而不改变安装占地面积,这是其他泵类所不具有的。
   5、卧式消防泵转子具有较小的绕度,运行平稳、振动小、噪音低、使用寿命长。

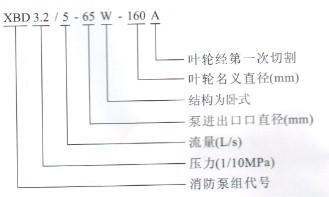

xbd-w型卧式单级消防泵型号意义:

xbd-w卧式单级单吸消防泵结构说明:

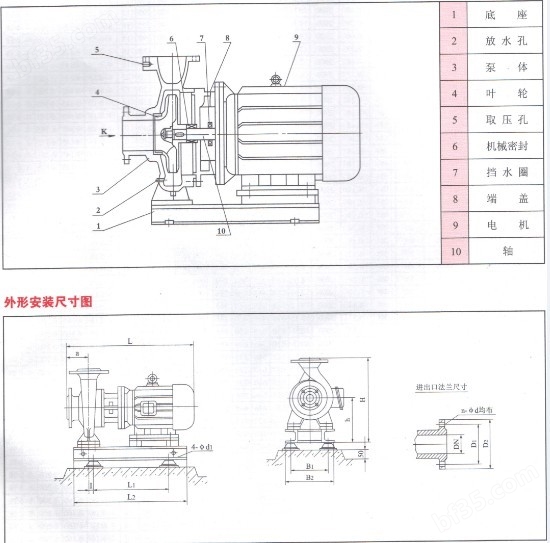

   xbd-w型单级消防泵组结构见图。该机组由泵、电机和底座三部分组成。泵结构包括泵体,叶轮、泵盖、机械密封零部件组成。泵为单级单吸卧式离心泵,泵体和泵盖两部分是从叶轮背面处剖分的,即为后开门结构形式。大多数泵的叶轮前、后均设有密封环,并在叶轮后盖板上设有平衡孔,以平衡作用在转子上的轴向力。泵进口为轴向水平吸入,出口为垂直向上布置。泵和电机同轴,电机轴伸端采用双角接触球轴承结构可部分平衡泵的残余轴向力。泵与电机直联,安装时无需校正,具有共同底座,并用jg型隔振器进行隔振。

xbd-w型卧式单级消防泵性能参数表:





型 号

流量q
(l/s)

压力p
(mpa)

转速n
(r/min)

效率η
(%)

功率n
(kw)

必需汽蚀余量
(npsh)r(m)

xbd1.8/5-50w

5

0.18

1450

65

2.2

3.2

xbd2.7/5-50w

5

0.27

1450

65

3

3.2

xbd3.6/5-50w

5

0.36

1450

65

4

3.2

xbd4.5/5-50w

5

0.45

1450

65

5.5

3.2

xbd5.4/5-50w

5

0.54

1450

65

5.5

3.2

xbd6.3/5-50w

5

0.63

1450

65

7.5

3.2

xbd7.2/5-50w

5

0.72

1450

65

7.5

3.2

xbd8.1/5-50w

5

0.81

1450

65

7.5

3.2

xbd2.3/10-75w

10

023

1450

68

5.5

3.0

xbd3.4/10-75w

10

0.34

1450

68

7.5

3.0

xbd4.6/10-75w

10

0.46

1450

68

11

3.0

xbd5.5/10-75w

10

0.55

1450

68

11

3.0

xbd6.9/10-75w

10

0.69

1450

68

15

3.0

xbd8.0/10-75w

10

0.80

1450

68

15

3.0

xbd9.2/10-75w

10

0.92

1450

68

18.5

3.0

xbd10.3/10-75w

10

1.03

1450

68

18.5

3.0

xbd2.9/20-100w

20

0.29

1450

72

11

3.5

xbd4.3/20-100w

20

0.43

1450

72

15

3.5

xbd5.8/20-100w

20

0.58

1450

72

22

3.5

xbd7.2/20-100w

20

0.72

1450

72

30

3.5

xbd8.6/20-100w

20

0.86

1450

72

30

3.5

xbd10.1/20-100w

20

1.01

1450

72

37

3.5

xbd11.5/2w0-100w

20

1.15

1450

72

45

3.5

xbd13.0/20-100w

20

1.30

1450

72

45

3.5

xbd4.2/25-125w

25

0.42

1450

73

22

3.5

xbd6.3/25-125w

25

0.63

1450

73

30

3.5

xbd8.4/25-125w

25

0.84

1450

73

45

3.5

xbd10.5/25-125w

25

1.05

1450

73

55

3.5

xbd12.6/25-125w

25

1.26

1450

73

75

3.5

xbd14.7/25-125w

25

1.47

1450

73

75

3.5

xbd16.8/25-125w

25

1.68

1450

73

90

3.5

xbd18.9/25-125w

25

1.89

1450

73

90

3.5

xbd5.8/45-150w

25

0.58

1450

73

45

3.0

xbd8.7/45-150w

25

0.87

1450

73

75

3.0

xbd11.6/45-150w

25

1.16

1450

73

90

3.0

xbd14.5/45-150w

25

1.45

1450

73

110

3.0

xbd17.4/45-150w

25

1.74

1450

73

135

3.0

xbd20.3/45/150w

25

2.03

1450

73

155

3.0

xbd23.2/45-150w

25

2.32

1450

73

180

3.0

xbd26.1/45-150w

25

2.61

1450

73

180

3.0

  卧式单级单吸消防泵订货须知:

1、①产品名称与立式单级消防泵型号②消防泵口径③消防泵扬程(m)④卧式单级单吸消防泵流量⑤消防泵电机功率(kw)⑥消防泵转速(r/min)⑦消防泵电压〔v〕⑧卧式单级单吸消防泵材质)⑨消防泵是否带附件以便我们的为您正确选型。
2、若已经由设计单位选定我公司的消防泵产品型号,请按消防泵型号直接向鄂泉泵业公司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供消防泵设计图纸和详细参数,由我们鄂泉泵业的技术专家为您审核把关。
