新型单级双吸泵sow-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-02
  • 产品型号:  sow
  • 简单描述
  • sow新型单级双吸离心泵系水平中开蜗壳式离心泵,主要供输送温度不高于105℃的清水或理化性质类似于水的液体。适用于自来水厂、泵站、电站、空调循环用水、采暖用热水循环、工业供水系统、消防系统、船舶、炼油工业(一般性液体)等输送液体的场合。
详细介绍

sow新型单级双吸泵产品概述:
    sow系列单级双吸泵系水平中开蜗壳式离心泵,主要供输送温度不高于105℃的清水或理化性质类似于水的液体。适用于自来水厂、泵站、电站、空调循环用水、采暖用热水循环、工业供水系统、消防系统、船舶、炼油工业(一般性液体)等输送液体的场合。

新型单级双吸泵运行数据:
 出口直径:dn=80~500mm(额定点)
 流量:50~4200m3/h(额定点)
 许用工作压力:2。5mpa;
 许用试验压力:2。5mpa
 介质:清水或物理化学性质类似于清水的的其它液体(固体颗粒≤80mg/l)。
 温度:≤105℃

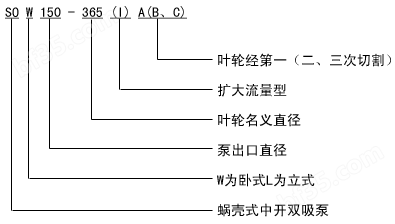

单级双吸泵型号意义:


新型单级双吸泵水力:
     经优化设计的水力模型,不仅使泵具有优异的水力性能,并且没有轴向力(理论上)这一困绕水泵特别是大型水泵运行的难题。泵体、泵盖、叶轮经精密铸造,过流表面光滑提高了泵的抗汽蚀性能和效率。

新型单级双吸泵密封:
    sow中开泵 根据输送介质或用户要求采用填料密封或机械密封,不受转向限制。对于填写料密封,有足够的空间用于更换填料。

新型单级双吸泵工作条件:
 1.许用工作压力为2。5mpa;即泵入口压力 泵扬程≤2。5mpa。根据泵壳承受的zui大压力,泵体和泵盖材质采用灰口铸铁(1。6mpa)、球墨铸铁(2。0mpa)、铸钢(2。5mpa)。在订货时敬请注明泵的承压情况或材质。
 2.介质:温度≤105℃的清水或物理化学性质类似清水的其它液体(固体颗料≤80mg/l)。

新型单级双吸泵轴承:
 1.采用油脂润滑的封闭式滚动轴承,维护简单,运行时间长。
 2.配备恒定油位的油杯,也可用稀油润滑。
 3.选用进口(skf、nsk、ntn)高质量轴承,运行平衡,噪音低,使用寿命长。

新型单级双吸泵结构:
    结构紧凑、稳定性好。该型泵为泵壳中开结构,进出口均在泵体上,检修时只需吊出泵盖,转子部件便可移出进行检修作业,而不需折卸管路,十分方便。
        根据需要电动机(驱动机)可以在左端也可在右端,方便现场安装。结构上缩短转子部件轴向尺寸,轴的钢性更好,运行更稳定可靠。设有泵体密封环,而叶轮密封环为可选用件。密封环磨损后可以更换,减少了运行维护费用。

单级双吸离心泵性能参数表:



型号

流量q
(m3/h)

扬程h
(m)

转速n
(r/min)

效率η

功率p(kw)

(npsh)
r (m)

吸入口径
ds (mm)

轴功率

电机功率

80-220(

82.8

13.8

1450

82

3.8

5.5

2.1

125



163.8

55

2900

82

29.98

37

5.1

125

80-220

65.2

12.8

1450

81

2.8

4

2.2

125



133.6

51

2900

81

22.9

30

4

125

80-280(

103.7

22.5

1450

78.5

8.1

11

2.8

125



207

90

2900

78.5

64.6

75

7.0

125

80-280

85.3

20.7

1450

77

6.2

7.5

2.4

125



171

82.5

2900

77

49.9

75

7.0

125

80-350(

113.4

38.8

1450

71.5

16.7

22

2.8

125

80-350

99

35.5

1450

73

13.1

15

3

125

100-260(

144

18.8

1450

82.5

8.9

11

2.9

150

288

75

2900

82.5

71.3

90

9

150

100-260

122.4

17

1450

81.5

7

11

2.4

150

244.8

68

2900

81.5

55.6

75

8.6

150

100-320(

184.7

31.2

1450

80

19.6

22

3.1

150

367.2

12.3

2900

80

153.8

200

13.7

150

100-320

140.4

29.5

1450

78

14.1

18.5

2.7

150

282.6

119

2900

78

117.4

132

10.2

150

100-400(

184.5

52

1450

73

35.8

45

3

150

100-400

162

52

1450

72

31.4

37

3.6

150

125-240(

273.6

14.8

1450

85.5

13

18.5

2.3

200

532.7

60

2900

85.5

101.8

132

9.9

200

125-240

255.6

15.1

1450

84.5

12.4

15

2.7

200

471.6

60.5

2900

84.5

92

110

12.1

200

125-300(

269

27

1450

84

23.6

30

2.4

200

534.6

108

2900

84

187.2

200

10.9

200

125-300

241.2

25

1450

83

19.8

30

2.4

200

478.8

100

2900

83

157.1

200

10.9

200

125-380(

309.6

47

1450

80

49.5

75

2.6

200

125-380

277.2

43

1450

79

41.1

55

2.9

200

125-480(

327.6

76

1450

80

84.8

110

2.8

200

125-480

293.4

69.5

1450

79

70.3

90

3.2

200

150-280(

442.8

21

1450

87

29.1

37

2.9

200

150-280

396

20.4

1450

86

25.6

30

3

200

150-350(

446.4

38

1450

85

54.3

75

3

200

150-350

406.8

35

1450

84

46.2

55

3

200

150-450(

514.8

66

1450

82

112.8

132

3.5

200

150-450

439.2

60

1450

81

88.6

110

3.9

200

150-570(

583.2

105

1450

80

208.5

250

4.2

200

150-570

536.4

90

1450

79

166.4

200

4.7

200250

200-340(

694.8

30

1450

87.5

64.9

75

3.8

250

200-340

637.2

28

1450

86.5

56.2

75

3

250

200-410(

709.2

52

1450

86.5

116.1

132

3.9

250

200-410

648

48

1450

85.5

99.1

110

3.5

250

200-530(

817.2

91

1450

83

244

280

4

250

200-530

734.4

81.7

1450

83

199.3

250

3.5

250

200-660(

792

150

1450

80

404.4

450

3.6

250

200-660

720

132.5

1450

79

328.9

400

3.4

250

250-390(

1051.2

39

1450

88

126.9

160

4.7

300

250-390

1029.6

37

1450

87

119.2

132

4.7

300

250-470(

1173.6

66

1450

87

242.5

280

4.5

300

250-470

1080

54.5

1450

84

190.8

220

4.1

300

250-610(

1242

116

1450

84

467.1

560

4.6

300

250-610

1044

104

1450

83

356.7

400

3.7

300

330-330(

1098

24.5

1450

86

85.2

110

5.3

350

330-300

936

23

1450

85

69

90

4.1

350

330-450(

1677.6

53

1450

88

275.2

315

7.1

400

330-450

1620

51.5

1450

87.5

259.6

315

6.9

400

300-550(

1764

94

1450

86

519.7

630

5.7

400

300-550

1548

80

1450

84.5

399.1

450

5.15

400

300-710(

1836

160

1450

85

941.2

1120

4.95

400

300-710

1688.4

139

1450

83.5

769.4

900

5.15

400

350-370(

1731.6

32

1450

86.5

174.5

200

3.05

400

350-380

1422

31

1450

85.5

140.4

160

6.2

400

350-440(

2743.2

43.5

1450

87.5

371.4

450

12.2

400

350-440

2232

42.5

1450

86.5

298.6

355

9

400

350-520(

2610

70

1450

88.5

562.2

630

10.7

400

350-520

2448

67

1450

88

507.6

630

9.9

400

350-640(

2196

125

1450

85

879

1000

7

450

400-550(

2628

86

1450

85

724

800

7

500

400-550

2196

63.5

1450

86

442

500

5.6

500

400-600(

3150

113

1450

86

1127

1250

7.5

500

400-600

2484

90

1450

86

708

800

6.8

500

500-520(

3240

25

960

87

260

315

5

600

500-520

2770

22

960

86

200

220

4

600

500-650(

3450

42

960

88.5

460

500

5.5

600

500-650

3000

35

960

87

315

355

5

600

500-710(

3900

65

960

88.5

800

900

5.3

600

500-710

3000

50

960

87

465

560

5.5

600

500-800(

3600

80

960

89

1040

1120

7

600

500-800

3300

62

960

88

700

800

5

600

500-860(

4200

112

960

89

1450

1600

6.8

600

500-860

3600

90

960

88.5

1020

1120

5.5

600

600-540-a

4680

24

960

87

365

400

6

700

600-540-b

3960

20

960

85

260

280

6

700

600-620-a

4680

39

960

88

580

630

8

700

600-620-b

3700

33

960

87

400

450

6

700

600-710-a

4620

58

960

89

819

900

5.8

700

600-710-b

3600

54

960

88

600

710

5

700

600-830-a

5500

84

960

89

1412

1600

8.8

700

600-830-b

4320

66

960

88

920

1000

5.8

700

700-590-a

6500

31

960

87

630

710

8

800

700-590-b

5000

24

960

87

380

400

8

800

700-710-a

6480

44

960

87

880

1000

7.8

800

700-710-b

5680

40

960

86

700

800

8.5

800

700-820-a

7400

80

960

89

1800

2000

8.5

800

700-820-b

5400

60

960

88

1020

1120

6.5

800

800-740-a

9000

26

721

87

780

900

6.8

900

800-740-b

7200

22

725

86

510

560

6

900

800-840-a

9000

46

725

88

1300

1400

6

900

800-800-b

7560

43

725

87

1050

1120

6

900

800-970-a

9700

62

725

89

1860

2000

6

900

800-970-b

7920

52

725

89

1300

1400

5.8

900

900-1050-a

13680

56.5

590

92

2287

2500

6.2

1000

250-800

1296

216

1485

83

929

1120

4.5

300

400-675

2232

69.2

985

88

478

560

3.7

500

400-900

2880

135

985

88

1204

1400

6.5

500

600-670

6480

40

980

89.5

789

900

7.6

700

800-670

6480

14.5

590

87.5

292

355

3.6

900

900-970

12200

33

590

90.5

1213

1400

5.8

1000

1000-1170

16236

31.1

490

92

1496

1600

5.4

1200

新型单级双吸泵订货须知:
①、产品名称与泵型号
②、新型单级双吸泵口径(mm)
③、新型单级双吸泵扬程(m)
④、新型单级双吸泵流量(m³/h)
⑤、单级双吸离心泵电机功率(kw)
⑥、单级双吸离心泵转速(r/min)
⑦、双吸式离心泵电压〔v〕
⑨、新型单级双吸泵使用的介质名称、比重、粘度、腐蚀性、毒性。
㈡、若已经由设计单位选定我公司的产品型号,请按泵型号向鄂泉泵业销售部订购。
㈢、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们鄂泉泵业的技术专家为您审核把关。sow双吸泵所属:离心泵
