dl立式多级泵概述:
  dl系列泵是立式、单吸、多级、分段式离心泵,供输送清水及物理化学性质类似于水的80℃以下的液体之用。dlr型热水泵输送介质温度为150℃以下。泵为立式安装,具有结构紧凑、噪音低,占地面积小等特点,主要应用于城镇供水及集中供热系统。

dl立式多级泵的型号意义:
例如:80dl(dlr)×4
80-泵吸入口公称直径(mm)
dl-立式多级分段式离心泵
dlr-立式多级分段式热水离心泵
4-泵级数
泵的旋转方向:从电机端方向往下看,泵为逆时针方向旋转。
dl立式多级泵结构图:


dl立式多级泵结构说明:
  dl型立式多级离心泵由电机和泵两部分组成,电机为y型三相异步电机,泵和电机采用联轴器连接,整体为刚性连接,使用时无需校正。泵由定子部分和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损,定子上装有密封环、平衡套等,磨损后可用备件更换。转子部分由轴、叶轮、平衡毂等组成。转子下端为水润滑轴承,上部为角接触球轴承,dl立式多级离心泵的轴向力绝大部分由平衡鼓来承担,其余小部分残余轴向力幅角接触球轴承来承受。进水段和出水段和结合面用纸垫通过接紧达到密封。轴封采用填料或机械密封,用户可根据需要选择。
         dl型立式多级离心泵旋转方向从驱动端向下看为逆时针方向转动。
       1、dl立式多级离心泵结构紧凑,体积小,外形美观,占地面积小,节省建筑费用;
       2、dl立式多级离心泵的吸入口和出水口在同一中心线上,简化管路的连接;
       3、根据实际情况,dl立式多级离心泵的进出口可装配成90°、180°、270°不同的方向;
       4、根据实际情况,dl型立式多级离心泵的出口可装配成1~5个出口,以满足同一台泵上获得不同的扬程;
dl立式多级泵性能参数表:



型 号


口径
(mm)

流量
(m3/h)

扬程
(m)

功率
(kw)

转速
(r/min)

汽蚀余量
(m)

40dl(dlr)6-12

2

40

6

24

1.5

1480

3.2

3

36

2.2

4

48

3

5

60

4

6

72

4

7

84

5.5

8

96

5.5

9

108

7.5

10

120

7.5

11

132

7.5

12

144

11

50dl(dlr)12.5-12.5

2

50

12.5

25

3

1480

2.2

3

3.75

3

4

50

4

5

62.5

5.5

6

75

7.5

7

87.5

7.5

8

100

7.5

9

112.5

11

10

125

11

65dl(dlr)30-15

2

65

30

30

5.5

1480

2.82

3

45

7.5

4

60

11

5

75

15

6

90

15

7

105

18.5

8

120

22

9

135

22

10

150

30

80dl(dlr)50-20

2

80

50

40

11

1480

2.2

3

60

15

4

80

22

5

100

30

6

120

3.

7

140

37

8

160

45

9

180

45

10

200

55

100dl(dlr)72-20

2

100

72

40

15

1480

2.8

3

60

18.5

4

80

30

5

100

37

6

120

37

7

140

45

8

160

55

9

180

55

10

200

75

100dl(dlr)100-20

2

100

100

40

18.5

1480

2.8

3

60

30

4

80

37

5

100

45

6

120

55

7

140

75

8

160

75

9

180

90

10

200

90

150dl(dlr)150-20

2

150

150

40

30

1480

2.8

3

60

37

4

80

45

5

100

55

6

120

75

7

140

90

8

160

90

9

180

110

10

200

132

150dl(dlr)165-20

2

150

160

50

37

1480

3.5

3

75

55

4

100

75

5

125

90

6

150

110

7

175

132

8

200

132

9

225

160

10

250

160

150dl(dlr)200-20

2

150

200

40

37

1480

3.5

3

60

55

4

80

73

5

100

90

6

120

110

7

140

110

8

160

132

200dl(dlr)300-20

2

200

300

40

55

1480

5

3

60

75

4

80

110

5

100

132

6

120

160

7

140

160

8

160

200

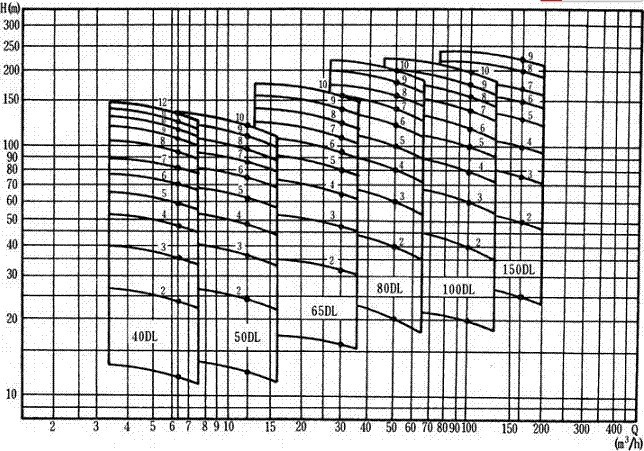

dl立式多级泵性能图谱:

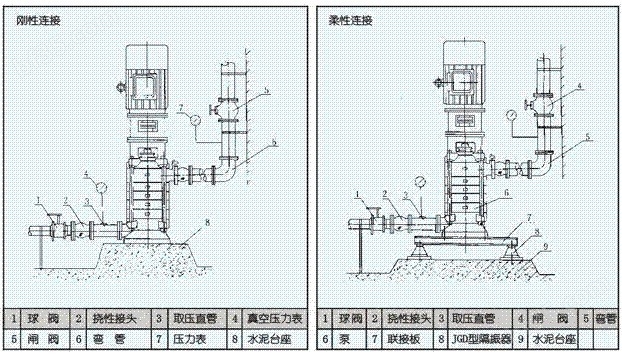

dl立式多级泵安装尺寸方式:


dl立式多级泵安装说明:
    1.安装前检查水泵和电机的完好情况。
    2.泵安装位置应尽可能靠近水源处。
    3.泵与底座安装有两种方式,一种是直接装在水泥基础上的刚性连接,另一种是采用jgd型减振器安装的柔性连
接,具体方法见安装示意图所示。
    4.直接安装可将泵安放在基础上垫高30~40毫米(准备充填水泥浆之用),然后进行校正,并穿好地脚螺栓,充填
水泥砂浆,经3~5天水泥干涸后,重新校正,待水泥*干涸后,拧紧地脚螺栓的螺母。
    5.安装管路时,进、出水管路都应有各自的支承,不应使泵的法兰承受过大的管路重量。
    6泵用于有吸程场合,进水管端应装有底阀,并且进出口管路不应有过多弯道,同时不得有漏水、漏气现象存在。
    7.在进口管路上装有过滤网,以防杂质进入叶轮内部。滤网的有效面积应是进水管面积的3~4倍,以保证液
体的自由畅通。
    8.为了维护和使用方便安全,在泵的进、出口管路上各安装一只调节阀及在泵出口附近安装一只压力表,以保证
泵在额定范围内运行,确保泵的正常运行和使用寿命。
    9.进口如需扩径连接,请选用偏心异径管道接头。

起动与运行:
起动
    l、泵用于有吸程场合,即进口为负压时,应先向进口管路中进行灌水排气或用真空泵引水,使水充满整个泵和进口管路,注意进口管路必须密封,不得有漏气现象存在。
    2、关闭出口管上的闸阀及压力计旋塞,以减小起动电流。
    3、用手转动转子几圈,使轴承润滑并检查泵内叶轮和密封环运转有无碰擦,如转不动,不应起动,直至找出故障原因为止。
    4、试起动,电机转向应和泵上的箭头指向*,打开压力计旋塞。
    5、当转子达到正常运转后,压力计显示出压力时,逐渐打开出口闸阀,调节至所需工况。
运转
    1、泵在运转时,必须注意观察仪表读数,尽量使泵在铭牌规定的流量扬程附近工作,严防大流量运行。
    2、定时检查电机电流值不应超过额定电流;
    3、泵的轴承温度不得高于75℃,并不得超过外界温度35℃。
    4、泵在开始运转时应放松填料压盖,当膨胀石墨或填料*膨胀后再调整到合适的程度。
    5、易损件磨损过大应及时更换。
    6、发现异常现象,立即停机检查原因。
停车
1、关闭出水管路上的闸调,关闭真空表旋塞。
2、停止电机,然后关闭压力计旋塞。
3、如有冬季塞冷季节,应将泵内液体放尽,以免冻裂。
4、长期停止使用,应将泵拆卸,清洗上油,妥善保管。
