立式多级热水离心泵gdl-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-02
  • 产品型号:  gdl
  • 简单描述
  • gdl立式多级热水离心泵适用于高压运行系统中冷热清水的循环和增压,高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。
详细介绍

 一、gdl立式多级热水离心泵产品概述:

    gdl多级离心泵是本公司在国内外优秀泵型之基础上结合用户的使用要求及消防有关标准,并根据jb/tq6435.2-92标准设计制造的新一代产品。

   gdl多级管道离心泵采用立式节段式外加不锈钢壳体结构,使得管道离心泵的进出口位于同一水平线上且口径相同,能像阀门一样安装在管路中,它同时集中了多级泵之高压,立式泵之占地面积小及管道泵之安装方便的优点,同时由于采用了优秀的水力模型,所以它还具有高效节能、运行平稳等优点,而且轴封采用耐磨机械密封,无泄露,使用寿命长。

 为了能更好的满足用户的要求,本公司还开发了出水口位于上部的gdls型,其进出口可以有不同的相对位置(0ο、90ο、180ο)安装,使用极为方便。

   为了使用户能更加安全、可靠的使用该型多级泵,本公司特别研制了便拆式结构型,它除具有gdl、gdls的一切优点外,更为您更换机械密封等易损件提供了更加方便、快捷、省力的途径,使gdl管道离心泵更无忧运行与维护。

 二、gdl立式多级热水离心泵应用范围:

   gdl多级泵主要适用于高压运行系统中冷热清水的循环和增压,高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。

 三、gdl立式多级热水离心泵工作条件:

   1、本型多级泵可输送清水或物理化学性质类似于清水的液体。 液体温度:-15οc~ 120οc。

   2、工作压力:zui大工作压力<2.5mpa,即系统压力=入口压力 闭阀工作时的压力<2.5mpa

   3、周围环境的温度应低于40οc,相对湿度不超过95%。

   4、输送含腐蚀性介质及热液体时,请于订货时提出,以便采用特殊的材料满足使用要求。

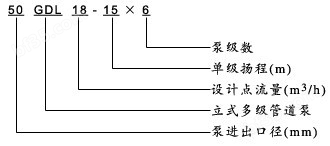

四、立式多级热水离心泵型号意义:

五、gdl型立式多级热水离心泵性能参数表:





型号

流量m3/h

扬程m

吸程m

电机功率kw

25gdl2-12×3



2

36

7.5

1.1

25gdl2-12×4

48

1.1

25gdl2-12×5

60

1.5

25gdl2-12×6

72

1.5

25gdl2-12×7

84

2.2

25gdl2-12×8

96

2.2

25gdl2-12×9

108

2.2

25gdl2-12×10

120

3

25gdl2-12×11

132

3

25gdl2-12×12

144

3

25gdl4-11×3

4





















33

1.1

25gdl4-11×4

44

1.5

25gdl4-11×5

55

2.2

25gdl4-11×6

66

2.2

25gdl4-11×7

77

3

25gdl4-11×8

88

3

25gdl4-11×9

99

3

25gdl4-11×10

110

4

25gdl4-11×11

121

4

25gdl4-11×12

132

4

25gdl4-11×13

143

4

40gdl6-12×3



















6

36

1.5

40gdl6-12×4

48

2.2

40gdl6-12×5

60

2.2

40gdl6-12×6

72

3

40gdl6-12×7

84

3

40gdl6-12×8

96

4

40gdl6-12×9

108

4

40gdl6-12×10

120

4

40gdl6-12×11

132

5.5

40gdl6-12×12

144

5.5

50gdl12-15×2

















12

30

7

































2.2

50gdl12-15×3

45

3

50gdl12-15×4

60

4

50gdl12-15×5

75

5.5

50gdl12-15×6

90

5.5

50gdl12-15×7

105

7.5

50gdl12-15×8

120

75

50gdl12-15×9

135

11

50gdl12-15×10

150

11

50gdl18-15×3

18















45

4

50gdl18-15×4

60

5.5

50gdl18-15×5

75

7.5

50gdl18-15×6

90

7.5

50gdl18-15×7

105

11

50gdl18-15×8

120

11

50gdl18-15×9

135

15

50gdl18-15×10

150

15

65gdl24-12×2

















24

24

6

















3

65gdl24-12×3

36

4

65gdl24-12×4

48

5.5

65gdl24-12×5

60

7.5

65gdl24-12×6

72

7.5

6s5gdl24-12×7

84

11

65gdl24-12×8

96

11

65gdl24-12×9

108

15

65gdl24-12×10

120

15

80gdl36-12×2

















36

24

















5.5

4

80gdl36-12×3

36

5.5

80gdl36-12×4

48

7.5

80gdl36-12×5

60

11

80gdl36-12×6

72

11

80gdl36-12×7

84

15

80gdl36-12×8

96

15

80gdl36-12×9

108

18.5

80gdl36-12×10

120

18.5

80gdl54-14×2

54











28

5











7.5

80gdl54-14×3

42

11

80gdl54-14×4

56

15

80gdl54-14×5

70

18.5

80gdl54-14×6

84

18.5

80gdl54-14×7

98

22

100gdl72-14×2











72

28











4.5

11

100gdl72-14×3

42

15

100gdl72-14×4

56

18.5

100gdl72-14×5

70

22

100gdl72-14×6

84

30

100gdl72-14×7

98

30

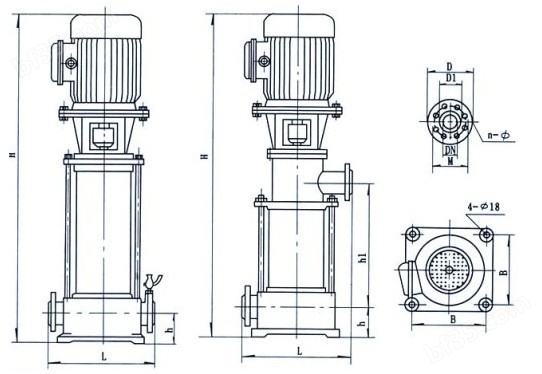

六、gdl立式多级热水离心泵安装尺寸图:

七、立式多级热水离心泵起动与停车:

      起动前准备

      1、用手拔转联轴器,叶轮应无卡磨现象,转动灵活;

      2、打开进口阀门,打开排气阀使液体充满整个泵腔,然后关闭排气嘴;

      3、如输送热液体时,起动前应预热,升温速度为50℃/h,泵的预热是用所输送液体不断循环来达到,以使各部位受热均匀;

      4、应先用手盘动gdl型立式多级泵几圈以使润滑水进入机械密封端面;

      5、点动电机,确转向是否正确。

      起动与运行

      1、全开进口阀门,关闭吐出管路门;

      2、接通电源,当泵达到正常转速后,逐渐打开吐出管路上的阀门,并调节到所需工况;

      3、注意观察仪表读数,检查轴封泄漏情况,正常时机机械密封泄漏3漏/分,检查电机、轴承处温度≤70℃,如果发现异常情况,应及时处理。

      停车

      1、逐渐关闭吐出管路阀门;

      2、关闭进口阀门;

      3、如环境温度低于0℃。应将泵内液体放尽,以免冻裂水泵;

      4、如长期停用,应将泵拆卸清洗,包装保管。

立式多级热水离心泵维修与保养:

      运行中的维护和保养

      1、进水管路必须高度密封,不能漏水、漏气;

      2、禁止gdl型立式多级离心泵在汽蚀状态下长期运行;

      3、禁止gdl型立式多级离心泵在大流量工况运行时,电机超电流长期运行;

      4、定时检查泵运行中的电机电流值,尽量使泵在设计工况范围内运行;

      5、gdl型立式多级离心泵在运行中应有专人看管,以免发生意外;

      6、gdl型立式多级离心泵每运行500小时应对轴承进行加油;

      7、gdl型立式多级离心泵进行长期运行后,由于机械磨损,使机组噪声及振动增大,应停车检查,必要进可更换易损零件及轴承,机组大修期一般为一年。

    八、  机械密封的维护与保养

      1、机械密封润滑液应清洁无固体颗粒;

      2、严禁机械封在干磨情况下工作;

      3、起动前应盘动gdl型立式多级离心泵(电机)几圈,以免突然起动造成机械密封断裂损坏。
